BRUKSANVISNING HS6804 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

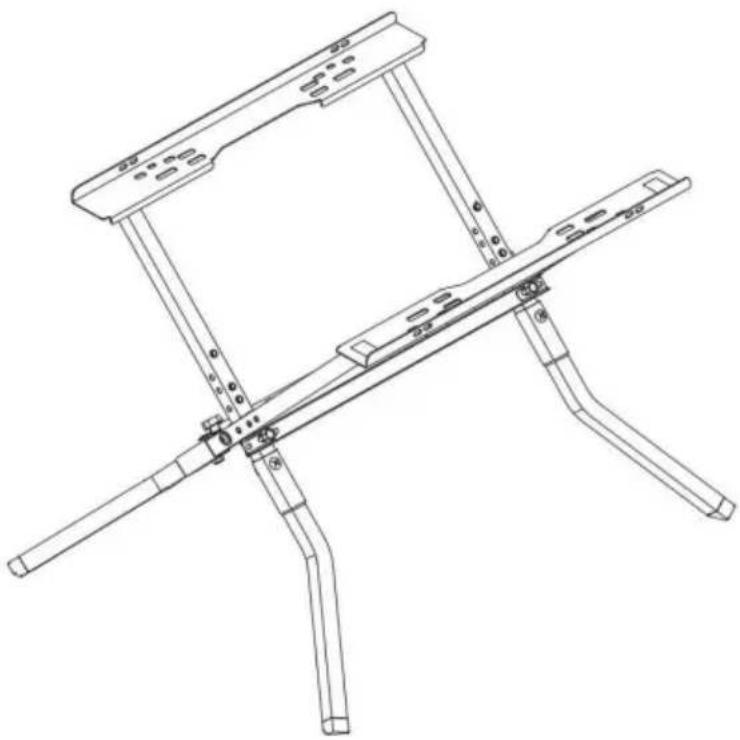

Bordssågstativ

MODELL: HS6804

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någte teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

SÄKERHETSINSTRUKTIONER

WARNING

Läs alla varningar, instruktioner, illustrationer och

specifikationer som medföljer det fällbara stativet och verktyget som ska monteras på stativet. Underlåtenhet att följa

varningar och instruktioner kan leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens.

WARNING

Det fällbara stativet är avsett för montering av DEWALT bordssåg DCS7485ÿ DCS7485T1ÿDWE7485ÿDWE7491RS

och VEVOR bordsåg M1H-ZP7-254A-1ÿWTS210F.

• Framtida DEWALT elverktyg kan vara kompatibla med detta stativ. Det kan också
  anpassas till olika märken av bordssågar på marknaden. Se bruksanvisningen till elverktyget för att bekräfta kompatibiliteten.
• Stödbenen måste ha de justerbara benen färdigmonterade innan montering av verktyget.
• Montera det fällbara stativet enligt instruktionerna innan du monterar verktyget. Korrekt montering är viktigt för att förhindra risken för kollaps av stativet.
• Modifiera inte det fällbara stativet och använd det inte för något ändamål som det inte är det för avsedd.

- Koppla bort verktyget från strömkällan innan du monterar eller gör justeringar.

- Oavsiktlig aktivering av verktyget är orsaken till många olyckor.

- Kontrollera alltid att verktyget är säkert monterat och är stabilt före användning.

Utför en torrkörning av skärooperationen bara för att säkerställa att inga problem uppstår när skärningen görs. Om verktyget halkar på stativet kan detta leda till förlust av kontroll och eventuell skada.

- Innan du använder verktyget, fäst verktyget ordentligt i stativet. Hela enheten måste placeras på en stadig, jämn yta.

- Öppna eller stäng inte stativet med verktyget monterat.

- Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor.

- Överbelasta inte stativet och använd det inte som stege eller ställning. Överbelastning eller ställning på stativet kan leda till att den välter.

- Innan du använder eller transporterar, se till att alla fästelement är ordentligt åtdragna.

- Lösa anslutningar kan leda till instabilitet och felaktig skärning.

- Se till att långa och tunga arbetsstycken inte påverkar balansen i stativet. Långa och/eller tunga arbetsstycken måste stödjas i den fria änden.

Arbetshöjd	21,7 tum (550 mm)
Max. kapacitet (verktyg + arbetsstycke)	350 lbs. (160 kg)

UPPACKNING

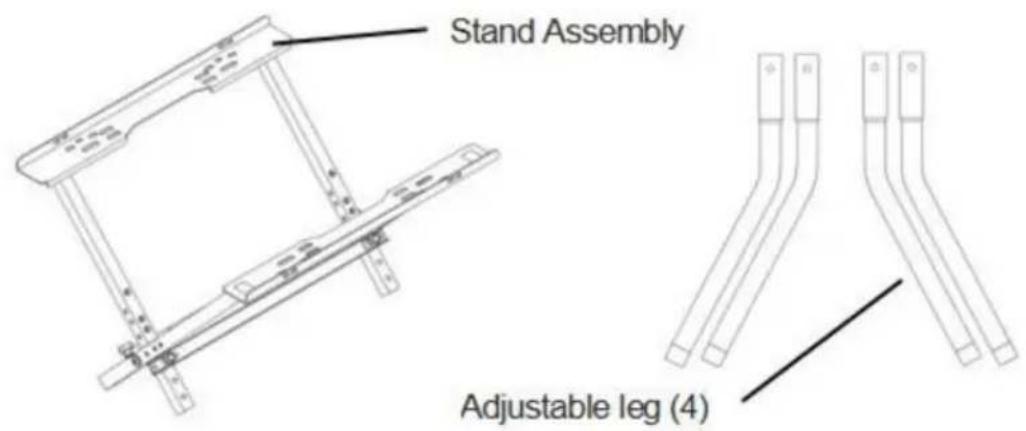

Packa försiktigt upp alla delar enligt bild 2 från kartongen. Undersök alla delar för att säkerställa att delar inte har skadats under transporten. Om några delar saknas eller är skadade, kontakta din återförsäljare för att byta ut dem innan du försöker montera stativet.

Fig. 2

a. Lossa och ta bort vingmutter- och bultsatserna som är förinstallerade på spärrar. Den aktuella storleken på förpackningsfästet visas i figur A
b. Det finns tre storlekar för konsoldesign, som visas i figur A, figur B och figur C. Användare kan välja lämpligt fäste enligt specifikationerna för bordssågen.

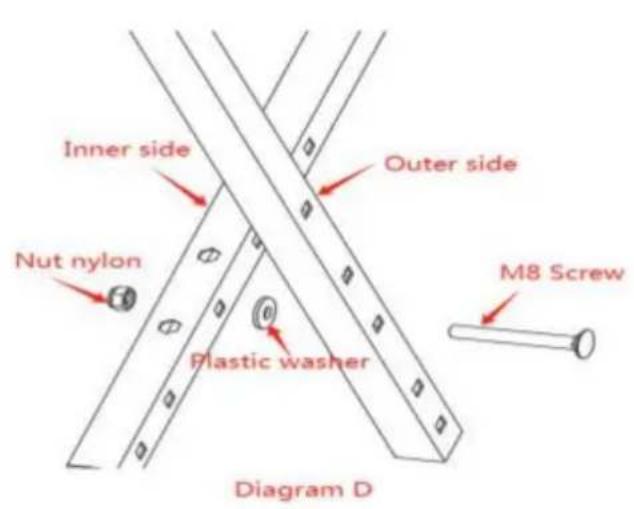

c. Om du behöver installera konsoler enligt måtten som visas i Figur B och Figur C, du måste följa dessa steg: lossa nylonmuttern på A1 och ta bort plastbrickan och M8-skruven. Installera dem i hål B1 eller C1 enligt dina behov, skruva först M8-skruven genom det yttre stålröret, lägg till plastbrickan och trä den sedan genom det inre stålröret och dra åt nylonmuttern (Diagram D). bult på andra sidan med samma operation.

Välj A2/B2/C2-hålspositioner enligt dina behov

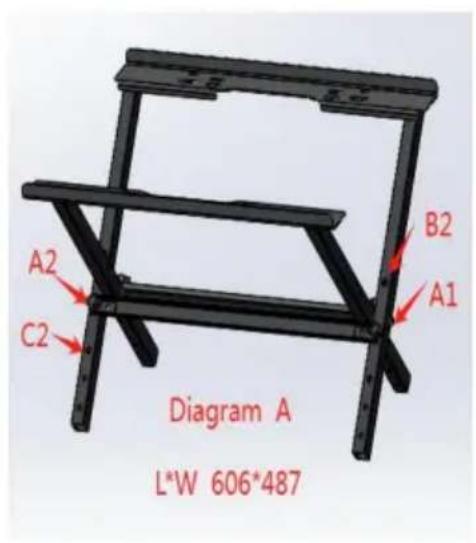

A2 C2 B2 A1 Diagram A L*W 606*487

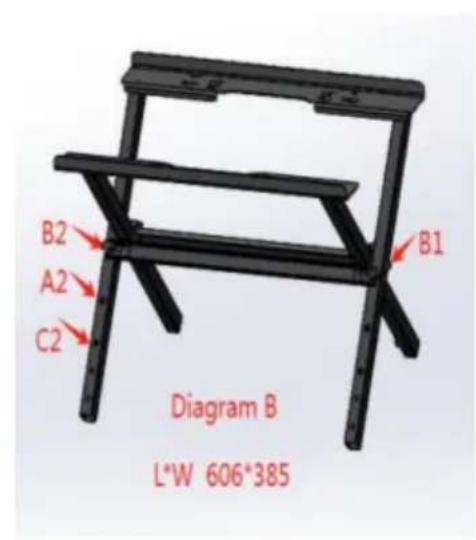

B2 A2 C2 B1 Diagram B L*W 606*385

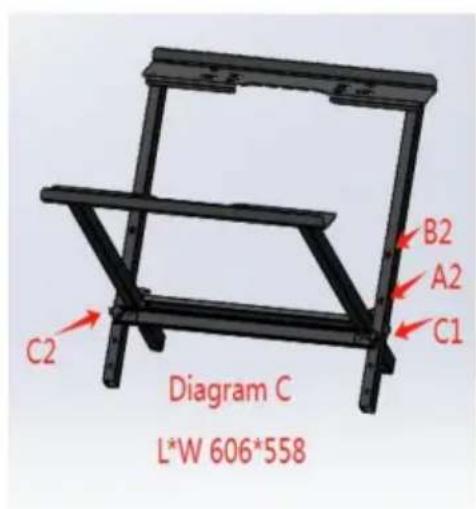

C2 B2 A2 C1 Diagram C L*W 606*558

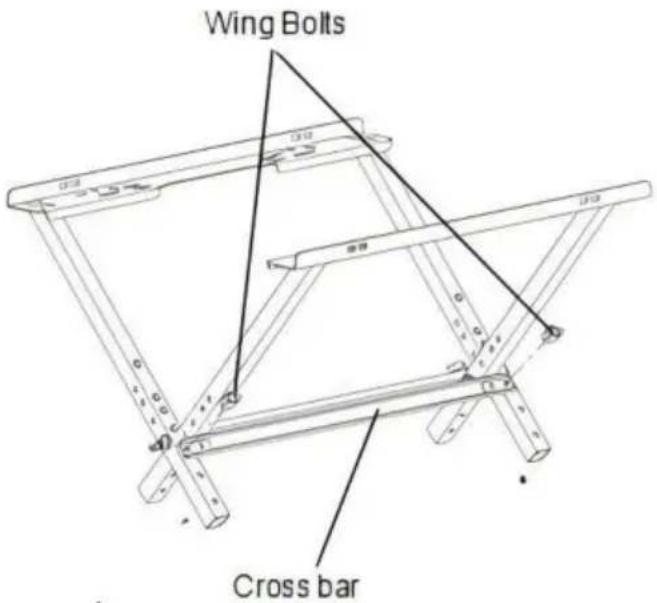

a. Lossa och ta bort vingbultarna som är förinstallerade på stativet

b. Placera tvärstången på stativet, välj A2/B2/C2-hål positioner efter dina behov

c. rikta in hålen på stängerna med hålen på stativet Fäst tvärstången på stativet med två vingbultar.

d. Fäst tvärstången på stativet med två vingbultar.

e. Vänd på stativet och fäst den andra tvärbalken på andra sidan i samma sätt.

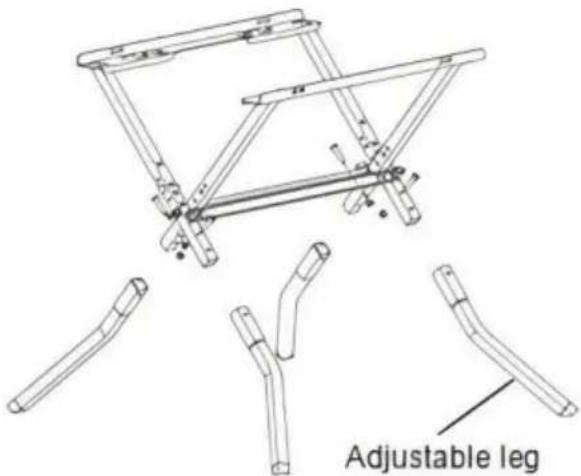

a. Lossa och ta bort vingmutter- och bultsatserna som är förinstallerade på stativet montering (fig. 2). b.

Sätt in de fyra justerbara benen i den matchande öppningen i stativet montering. Se till att det justerbara benet märkt 'A' sätts in i öppning märkt 'A', 'B' in i 'B', 'C' till 'C' och 'D till 'D'.

NOTICE

Alla fyra justerbara ben måste "böjas" utåt.

c. Rikta in hålen på sidorna av varje justerbart ben med hålen i stativet montering.

d. Fäst varje justerbart ben på stativet med hjälp av vingen mutter-och-bult set.

OBS: Bultarna har fyrkantiga halsar. Se till att de fyrkantiga halsarna passar in i fyrkantiga hål i stativet.

Höjden på det fällbara stativet kan justeras med ett av de två hålen på varje justerbart ben.

TIPS: Stativet kan vara ojämnt i början – dra inte åt vingmuttrarna på ben direkt. Dra åt de fyra vingmuttrarna ordentligt när alla de justerbara benen är i linje jämnt.

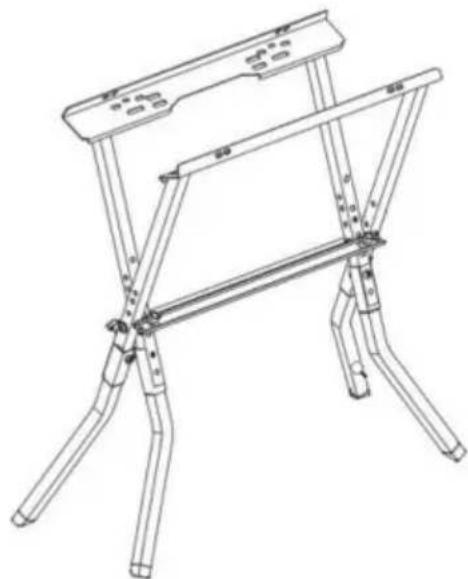

MONTERING AV DEWALT och VEVOR BORDSSÅG TILL STÄLLEN

WARNING

Koppla bort bordssågen från strömkällan innan montering eller göra justeringar.

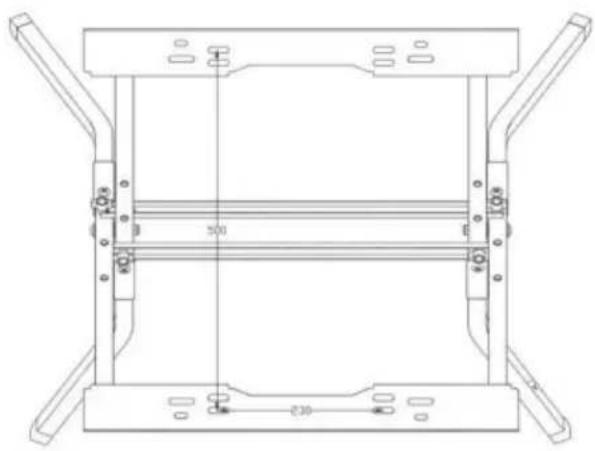

a. Placera bordssågen på stativet. Rikta in skåran i fästet med hål i undersidan av bordssågens bas.

b. Fäst framsidan av bordssågen vid stativet med hjälp av vingmutter och bult

c. Fäst den bakre delen av bordssågen vid stativet med samma vinge mutter-och-bult set.

a. Vik stativet något. b.

Förvara stativet inomhus i en torr och låst ställe, utom räckhåll för barn.
