Produkttyp	Klappbarer Ständer für Tischkreissäge
Marke	Vevor
Modell	HS6804
Arbeitshöhe	550 mm (21,7 Zoll)
Maximale Tragfähigkeit (Werkzeug + Werkstück)	160 kg (350 lb)
Kompatibilität	Tischkreissägen DEWALT DCS7485, DCS7485T1, DWE7485, DWE7491RS und VEVOR M1H-ZP7-254A-1, WTS210F
Material	Stahl
Abmessungen ausgeklappt (ca.)	550 mm Höhe, Breite je nach Säge einstellbar
Abmessungen zusammengeklappt (ca.)	Nicht in der Anleitung angegeben
Gewicht	Nicht in der Anleitung angegeben
Stromversorgung	Keine (nicht motorisierter Ständer)
Hauptfunktionen	Klappbarer Ständer für Tischkreissäge, höhenverstellbare Füße, einstellbare Querträger für verschiedene Sägen-Größen
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, regelmäßig die Befestigungen überprüfen
Sicherheit	Sicherheitshinweise vor Gebrauch lesen; nicht überlasten; nicht als Leiter oder Gerüst verwenden; die Säge immer sicher montieren
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support
Allgemeine Informationen	Klappbarer Ständer für Tischkreissägen; Montage erforderlich; wird mit Bedienungsanleitung geliefert

Häufig gestellte Fragen - HS6804 Vevor

Welche Sägemodelle sind mit dem Vevor HS6804-Ständer kompatibel?

Der Ständer ist kompatibel mit den Tischkreissägen DEWALT DCS7485, DCS7485T1, DWE7485, DWE7491RS und den Modellen VEVOR M1H-ZP7-254A-1 und WTS210F. Er kann auch an andere Marken angepasst werden, es wird jedoch empfohlen, die Kompatibilität in der Bedienungsanleitung Ihrer Säge zu überprüfen.

Wie montiere ich den HS6804-Ständer?

Befolgen Sie die Schritte in der Anleitung: Beginnen Sie mit der Befestigung der höhenverstellbaren Füße unter Beachtung der Buchstaben (A, B, C, D), dann montieren Sie die Querträger, indem Sie die passenden Löcher für Ihre Sägen-Größe wählen. Ziehen Sie die Flügelmuttern fest, nachdem Sie die Löcher ausgerichtet haben. Stellen Sie sicher, dass die Füße nach außen klappen.

Wie hoch ist die maximale Belastbarkeit des Ständers?

Die maximale kombinierte Belastbarkeit (Werkzeug + Werkstück) beträgt 160 kg (350 lb). Überschreiten Sie diese Grenze nicht, um Einsturzgefahr zu vermeiden.

Ist der Ständer klappbar? Wie bewahre ich ihn auf?

Ja, der Ständer lässt sich leicht zusammenklappen. Zum Verstauen klappen Sie ihn leicht zusammen und bewahren Sie ihn an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. Stellen Sie sicher, dass alle Befestigungen vor dem Transport fest angezogen sind.

Kann ich den Ständer als Tritt oder Gerüst verwenden?

Nein, der Ständer ist nur für den Einsatz mit einer Tischkreissäge konzipiert. Stellen Sie sich nicht darauf und verwenden Sie ihn nicht als Leiter oder Gerüst, da dies zu Umkippen und Verletzungen führen könnte.

Wie stelle ich die Höhe der Füße ein?

Die höhenverstellbaren Füße haben zwei Löcher zur Höheneinstellung. Lösen Sie die Flügelmuttern, positionieren Sie den Fuß am gewünschten Loch neu und ziehen Sie sie wieder fest. Achten Sie darauf, dass alle vier Füße gleichmäßig eingestellt sind, um optimale Stabilität zu gewährleisten.

Was tun, wenn Teile fehlen oder beschädigt sind?

Kontaktieren Sie Ihren Händler oder den Vevor-Kundendienst unter www.vevor.com/support, um Ersatzteile zu erhalten, bevor Sie den Ständer montieren.

Wie pflege ich den HS6804-Ständer?

Reinigen Sie den Ständer mit einem trockenen Tuch, um Staub zu entfernen. Überprüfen Sie regelmäßig, ob alle Schrauben und Muttern fest angezogen sind, um Instabilität zu vermeiden. Keine aggressiven Chemikalien verwenden.

Kann ich eine Säge einer anderen Marke als DEWALT oder VEVOR montieren?

Der Ständer kann an andere Marken von Tischkreissägen angepasst werden, es ist jedoch unbedingt erforderlich, das Handbuch Ihrer Säge zu konsultieren, um die Kompatibilität der Befestigungen und Abmessungen zu überprüfen.

Benötigt der Ständer Werkzeuge für die Montage?

Die Montage erfolgt hauptsächlich mit den mitgelieferten Flügelmuttern und -schrauben. Es sind keine zusätzlichen Werkzeuge erforderlich. Beachten Sie die Anleitung für die detaillierten Schritte.

BEDIENUNGSANLEITUNG HS6804 Vevor

Technischer Support und E-Garantie-Zertifikat

Tischkreissägenständer

BENUTZERHANDBUCH

MODELL: HS6804

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

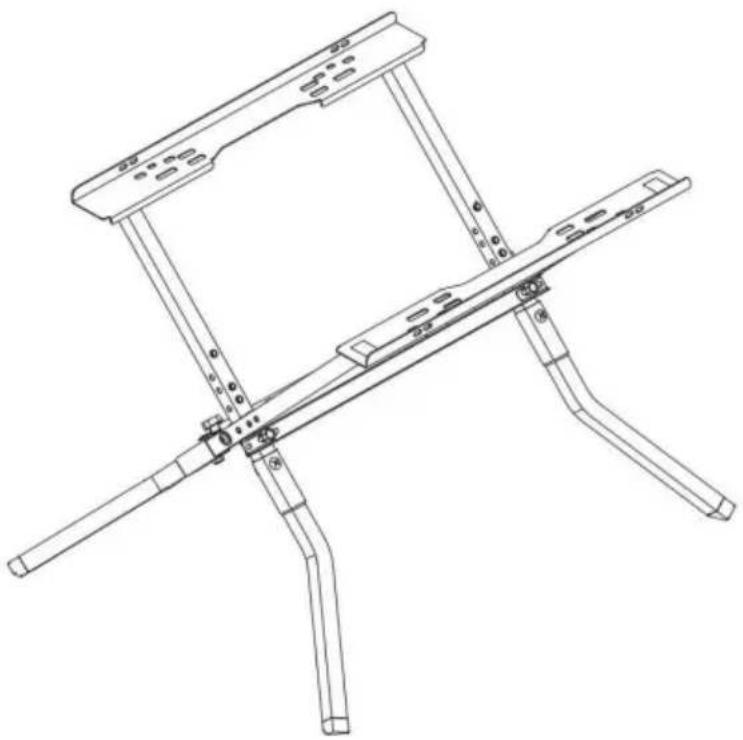

Tischkreissägenständer

MODELL: HS6804

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

SICHERHEITSHINWEISE

WARNING

Lesen Sie alle Warnungen, Anweisungen, Abbildungen und

Spezifikationen, die dem Klappständer und dem am Ständer zu montierenden Werkzeug beiliegen. Bei Nichtbeachtung der

Warnungen und Anweisungen können zu Stromschlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen zum späteren Nachschlagen auf.

WARNING

Der Klappständer ist für die Montage der DEWALT-Tischkreissäge DCS7485, DCS7485T1, DWE7485, DWE7491RS vorgesehen.

und VEVOR Tischkreissäge M1H-ZP7-254A-1, WTS210F.

- Zukünftige Elektrowerkzeuge von DEWALT sind möglicherweise mit diesem Ständer kompatibel. Er kann auch an Tischsägen verschiedener Marken auf dem Markt angepasst werden. Informationen zur Kompatibilität finden Sie in der Bedienungsanleitung des Elektrowerkzeugs.

• Die Stützbeine müssen mit den verstellbaren Beinen vollständig montiert sein, bevor Montage des Werkzeugs.

- Montieren Sie den Klappständer gemäß Anleitung, bevor Sie das Werkzeug montieren. Eine ordnungsgemäße Montage ist wichtig, um das Risiko eines Zusammenbruchs des Ständers zu vermeiden.

- Verändern Sie den Klappständer nicht und verwenden Sie ihn nicht für Zwecke, für die er nicht beabsichtigt.

• Trennen Sie das Werkzeug von der Stromquelle, bevor Sie es zusammenbauen oder Einstellungen vornehmen.
  • Die unbeabsichtigte Aktivierung des Werkzeugs ist die Ursache vieler Unfälle.
• Vergewissern Sie sich vor der Verwendung stets, dass das Werkzeug sicher montiert und stabil ist.

Führen Sie einen Probedurchlauf des Schneidvorgangs durch, um sicherzustellen, dass beim Schneiden keine Probleme auftreten. Wenn das Werkzeug auf dem Ständer rutscht, kann dies zu einem Kontrollverlust und möglichen Verletzungen führen.

• Befestigen Sie das Werkzeug vor dem Betrieb sicher am Ständer. Die gesamte Einheit muss auf einer festen, ebenen Fläche stehen.
• Öffnen oder schließen Sie den Ständer nicht, wenn das Werkzeug montiert ist.
• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu Unfällen führen.
• Überlasten Sie den Ständer nicht und verwenden Sie ihn nicht als Leiter oder Gerüst.

Durch Überlastung oder Aufstellen des Ständers kann es zum Umkippen kommen.

• Stellen Sie vor der Inbetriebnahme oder dem Transport sicher, dass alle Befestigungselemente fest angezogen sind.
• Lose Verbindungen können zu Instabilität und ungenauem Schneiden führen.
• Achten Sie darauf, dass lange und schwere Werkstücke die Balance des Ständers nicht beeinträchtigen. Lange und/oder schwere Werkstücke müssen am freien Ende gestützt werden.

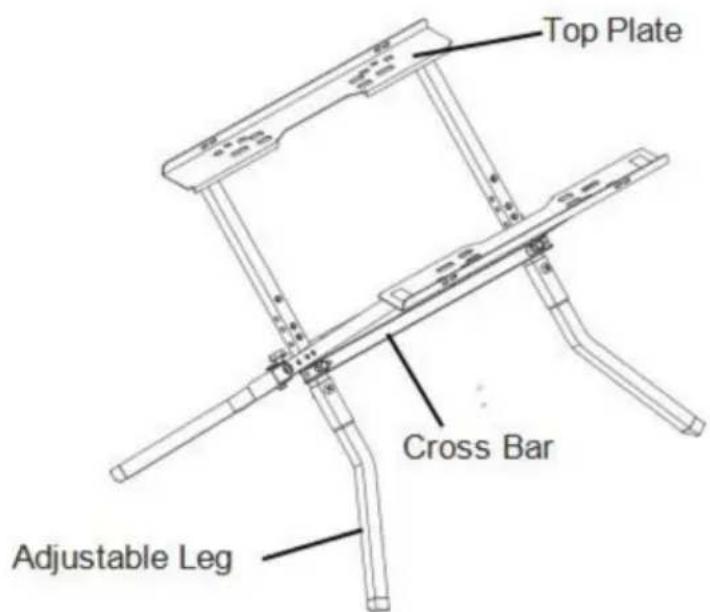

LERNEN SIE IHREN KLAPPSTÄNDER KENNEN (ABB. 1)

Fig. 1

Arbeitshöhe	21,7" (550 mm)
Max. Tragkraft (Werkzeug + Werkstück) 350 lbs. (160 kg)

AUSPACKEN

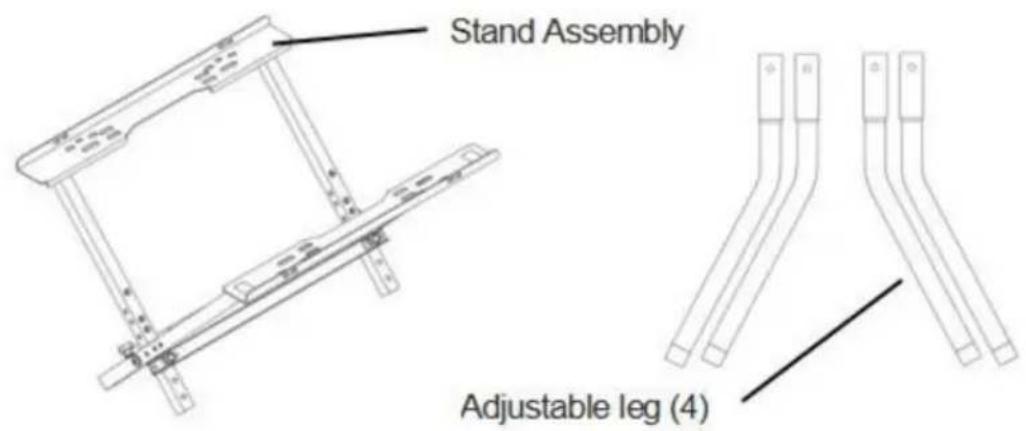

Packen Sie alle Teile vorsichtig aus dem Karton aus, wie in Abb. 2 dargestellt. Überprüfen Sie alle Teile, um sicherzustellen, dass sie beim Transport nicht beschädigt wurden. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler, um sie ersetzen zu lassen, bevor Sie versuchen, den Ständer zusammenzubauen.

Fig. 2

MONTAGE DER UNTERSTÜTZUNG

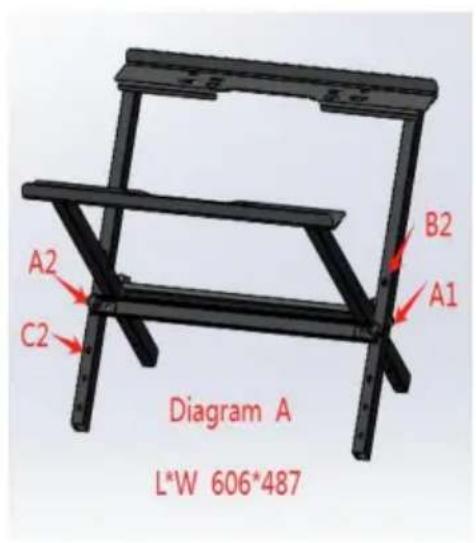

a. Lösen und entfernen Sie die Flügelmuttern- und Bolzensätze, die auf dem Die aktuelle Größe der Verpackungshalterung ist in Abbildung A dargestellt.

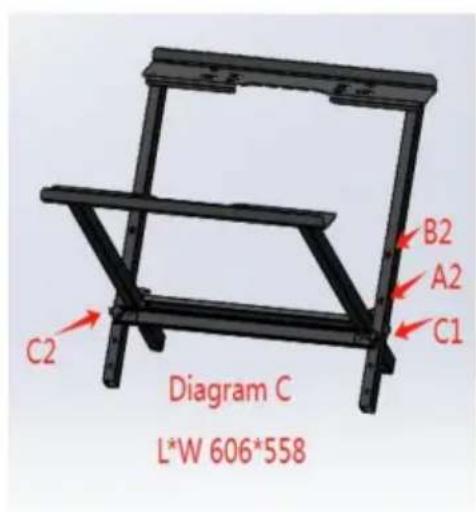

b. Es gibt drei Größen für die Halterungsausführung, wie in Abbildung A, Abbildung B und Abbildung C dargestellt. Benutzer können die geeignete Halterung entsprechend den Spezifikationen der Tischkreissäge auswählen.

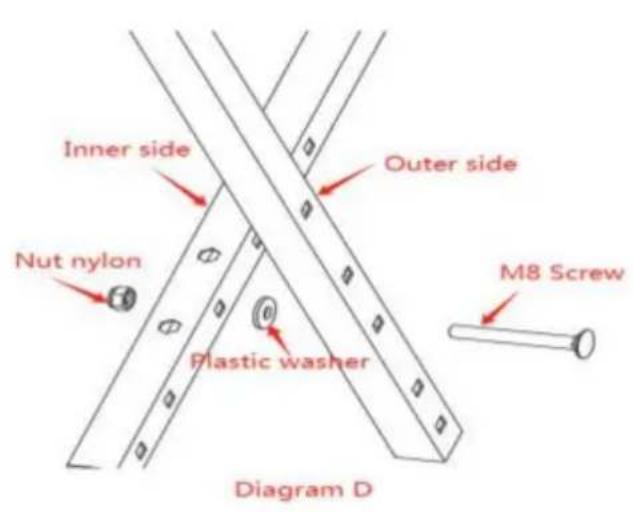

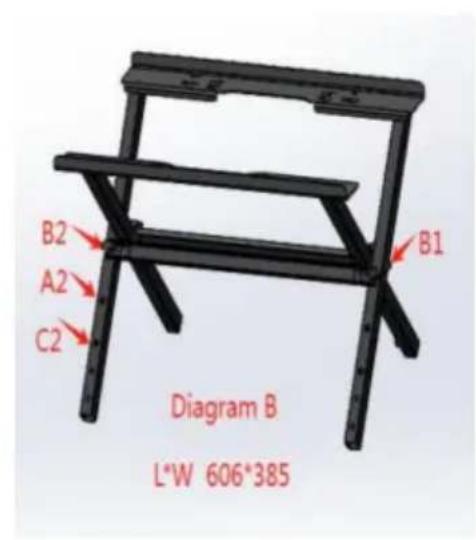

c. Wenn Sie Halterungen gemäß den in

Abbildung B und Abbildung C, Sie müssen diese Schritte befolgen: Lösen Sie die Nylonmutter von A1 und entfernen Sie die Kunststoffscheibe und die M8-Schraube. Installieren Sie sie je nach Bedarf in Loch B1 oder C1, schrauben Sie zuerst die M8-Schraube durch das äußere Stahlrohr, fügen Sie die Kunststoffscheibe hinzu und schrauben Sie sie dann durch das innere Stahlrohr und ziehen Sie die Nylonmutter fest (Abbildung D). Installieren Sie die Schraube auf der anderen Seite mit der gleichen Vorgehensweise.

Wählen Sie die Lochpositionen A2/B2/C2 entsprechend Ihren Anforderungen

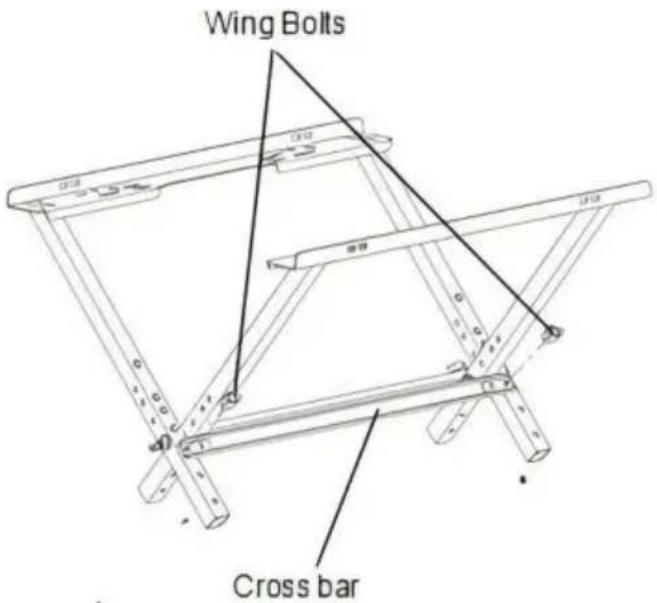

BEFESTIGUNG DER QUERSTANGEN

a. Lösen und entfernen Sie die Flügelschrauben, die an der Ständerbaugruppe vorinstalliert sind

b. Platzieren Sie die Querstange auf der Ständerbaugruppe und wählen Sie das Loch A2/B2/C2

Positionen nach Ihren Bedürfnissen

c. Richten Sie die Löcher an den Stangen mit den Löchern an der Ständerbaugruppe aus

Befestigen Sie die Querstange mit zwei Flügelschrauben an der Ständerbaugruppe.

d. Befestigen Sie die Querstrebe mit zwei Flügelschrauben an der Ständerbaugruppe.

e. Drehen Sie den Ständer um und befestigen Sie die andere Querstrebe auf der anderen Seite im

auf die gleiche Weise.

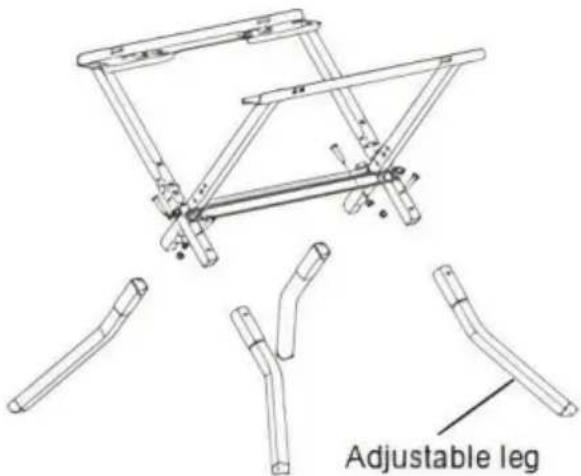

a. Lösen und entfernen Sie die Flügelmutter- und Bolzensätze, die am Ständer vorinstalliert sind Montage (Abb. 2).

b. Stecken Sie die vier verstellbaren Beine in die passenden Öffnungen im Ständer Montage. Stellen Sie sicher, dass das verstellbare Bein mit der Markierung „A“ in die Öffnung mit der Markierung „A“, „B“ in „B“, „C“ in „C“ und „D“ in „D“.

NOTICE

Alle vier Stellbeine müssen sich nach außen „biegen“.

c. Richten Sie die Löcher an den Seiten jedes verstellbaren Beins mit den Löchern im Ständer au d.Befestigen

Sie jedes verstellbare Bein mit dem Flügel an der Ständerbaugruppe

Schrauben- und Mutternsätze.

HINWEIS: Die Schrauben haben Vierkanthälse. Stellen Sie sicher, dass die Vierkanthälse in quadratische Löcher in der Ständerbaugruppe.

Die Höhe des Klappständers kann über eines der beiden Löcher am jedes verstellbare Bein.

TIPP: Der Ständer kann anfangs uneben sein – ziehen Sie die Flügelmuttern am

Beine sofort. Ziehen Sie die vier Flügelmuttern fest an, sobald alle verstellbaren Beine ausgerichtet sind gleichmäßig.

MONTAGE DER TISCHKREISSÄGE VON DEWALT und VEVOR AM STÄNDER

WARNUNG

Trennen Sie die Tischkreissäge von der Stromquelle, bevor Sie sie zusammenbauer oder Anpassungen vornehmen.

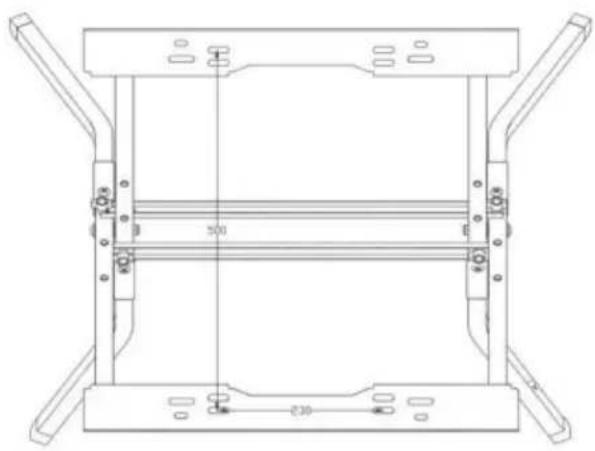

a. Stellen Sie die Tischsäge auf den Ständer. Richten Sie den Schlitz in der Halterung mit dem Loch an der Unterseite der Tischkreissägenbasis.
b. Befestigen Sie die Vorderseite der Tischsäge mit der Flügelmutter und Schraube am Ständer Satz.
c. Befestigen Sie die Rückseite der Tischsäge mit dem gleichen Flügel am Ständer Schrauben- und Mutternsatz.

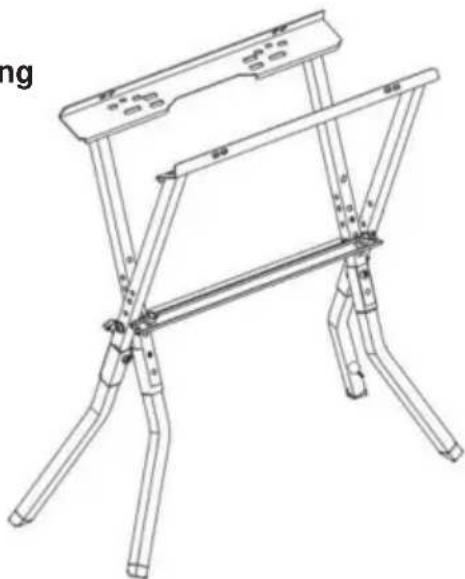

Zusammenklappen des Ständers und Aufbewahrung

a. Klappen Sie den Ständer leicht

zusammen. b. Lagern Sie den Ständer in einem trockenen und verschlossenen Ort, außerhalb der Reichweite von Kindern.
