INSTRUKCJA OBSŁUGI HS6804 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Stojak do piły stołowej

INSTRUKCJA OBSŁUGI

MODEL: HS6804

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Stojak do piły stołowej

MODEL: HS6804

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specyfikacje dostarczone wraz ze składanym stojakiem i narzędziem, które ma zostać zamontowane na stojaku. Nieprzestrzeganie

ostrzeżenia i instrukcje mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia. Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

WARNING

Składany stojak przeznaczony jest do montażu pił stołowych DEWALT DCS7485, DCS7485T1, DWE7485, DWE7491RS

i piła stołowa VEVOR M1H-ZP7-254A-1 WTS210F.

• Przyszłe elektronarzędzia DEWALT mogą być kompatybilne z tym stojakiem. Może on również pasować do różnych marek pił stołowych dostępnych na rynku. Aby potwierdzić kompatybilność, zapoznaj się z instrukcją obsługi elektronarzędzia.
• Przed montażem należy całkowicie zmontować nogi podporowe z nogami regulowanymi. montaż narzędzia.

- Złoż składany stojak zgodnie z instrukcją przed zamontowaniem narzędzia. Prawidłowy montaż jest ważny, aby zapobiec ryzyku zawalenia się stojaka.

- Nie modyfikuj składanego stojaka ani nie używaj go do celów, do których nie jest przeznaczony. przeznaczony.

- Przed montażem lub regulacją należy odłączyć narzędzie od źródła zasilania.

- Niezamierzone uruchomienie narzędzia jest przyczyną wielu wypadków.

- Przed użyciem należy zawsze sprawdzić, czy narzędzie jest solidnie zamocowane i stabilne.

Wykonaj próbę cięcia, aby upewnić się, że nie wystąpią żadne problemy podczas cięcia. Jeśli narzędzie ześlizgnie się ze stojaka, może to doprowadzić do utraty kontroli i możliwych obrażeń.

- Przed użyciem narzędzia należy je solidnie przymocować do stojaka. Całe urządzenie musi być umieszczone na solidnej, równej powierzchni.

- Nie otwieraj i nie zamykaj stojaka, gdy jest na nim zamontowane narzędzie.

- Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone lub ciemne pomieszczenia są przyczyną wypadków.

- Nie przeciążaj stojaka i nie używaj go jako drabiny lub rusztowania.

Przeciażanie lub stanie na stojaku może prowadzić do przewrócenia.

- Przed rozpoczęciem użytkowania lub transportem należy upewnić się, że wszystkie elementy mocujące są mocno dokrecone.

- Luźne połączenia mogą powodować niestabilność i niedokładne cięcie.

- Upewnij się, że długie i ciężkie elementy robocze nie wpływają na równowagę stojaka. Długie i/lub ciężkie elementy robocze muszą być podparte na wolnym końcu.

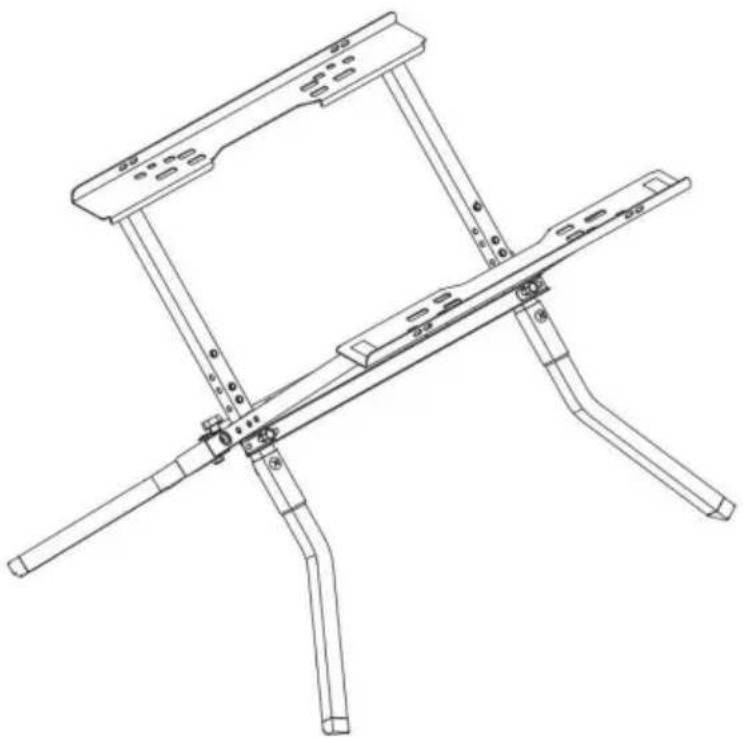

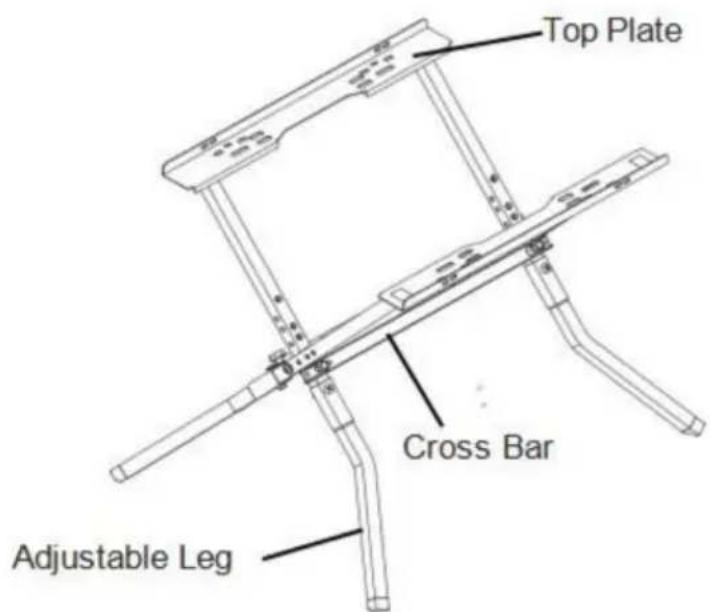

POZNAJ SWÓJ SKŁADANY STOJAK (RYC. 1)

Fig. 1

Wysokość robocza	21,7" (550 mm)
Maksymalna nośność (narzędzie + przedmiot obrabiany) 350 funtów (160 kg)

ROZPAKOWYWANIE

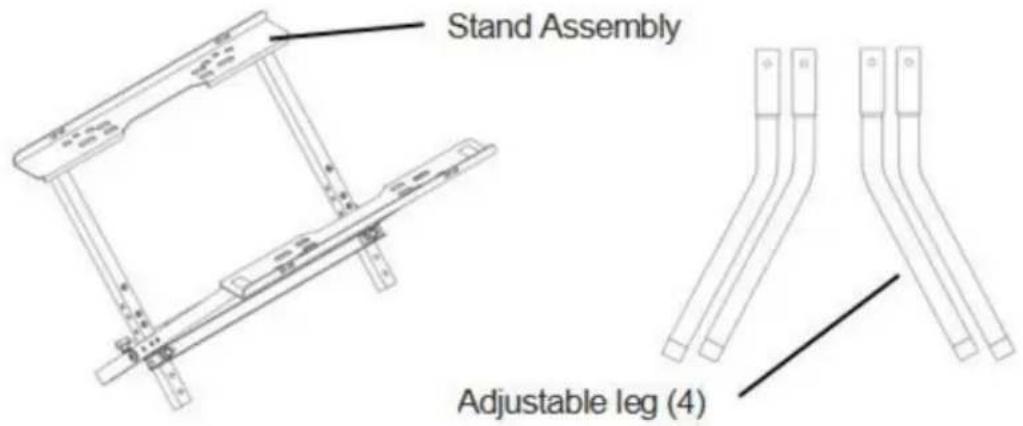

Ostrożnie wypakuj wszystkie części, jak pokazano na rys. 2, z kartonu. Sprawdź wszystkie części, aby upewnić się, że nie zostały uszkodzone podczas transportu. Jeśli brakuje jakichkolwiek części lub są uszkodzone, skontaktuj się ze sprzedawcą, aby je wymienić przed próbą montażu stojaka.

Fig. 2

a. Odkręć i usuń wstępnie zamontowane zestawy nakrętek i śrub skrzydełkowych. zatrzaski. Aktualny rozmiar uchwytu opakowania pokazano na rysunku A

b. Istnieją trzy rozmiary wsporników, jak pokazano na rysunkach A, B i C. Użytkownicy mogą wybrać odpowiedni wspornik zgodnie ze specyfikacją piły stołowej.

c. Jeśli musisz zainstalować wsporniki zgodnie z wymiarami pokazanymi w

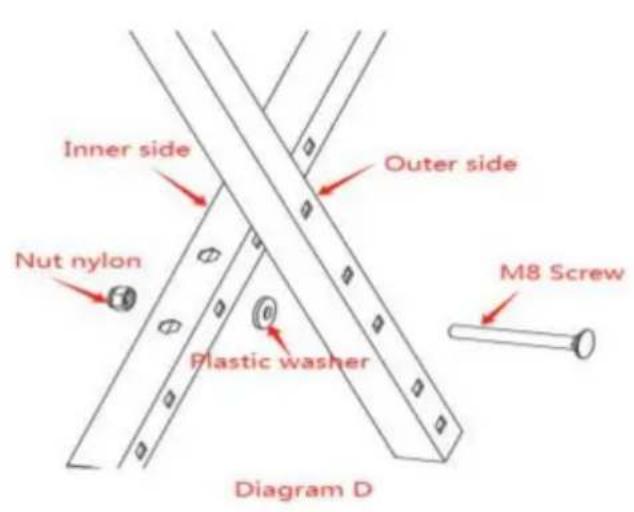

Rysunek B i Rysunek C, musisz wykonać następujące kroki: poluzuj nakrętkę nylonową A1 i usuń plastikową podkładkę i śrubę M8. Zainstaluj je w otworze B1 lub C1 zgodnie z potrzebami, najpierw przewlecz śrubę M8 przez zewnętrzną rurę stalową, dodaj plastikową podkładkę, a następnie przewlecz ją przez wewnętrzną rurę stalową i dokręć nakrętkę nylonową (Schemat D). Zainstaluj śrubę po drugiej stronie, wykonując tę samą operację.

Wybierz pozycje otworów A2/B2/C2 zgodnie ze swoimi potrzebami

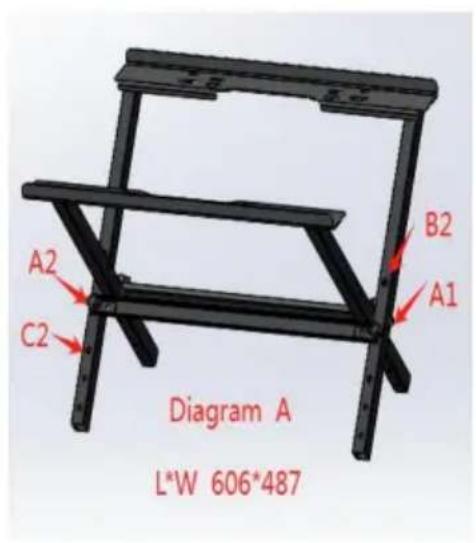

A2 C2 B2 A1 Diagram A L*W 606*487

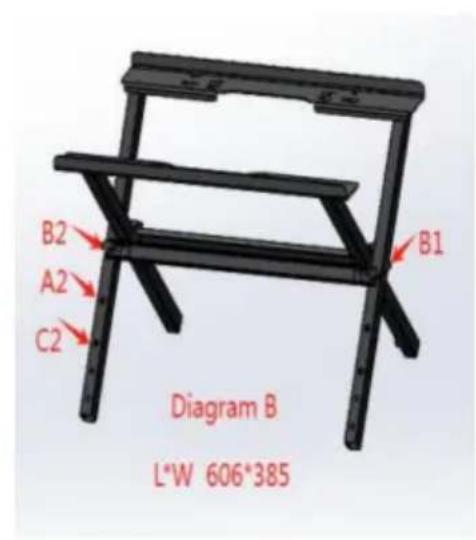

B2 A2 C2 B1 Diagram B L*W 606*385

C2 B2 A2 C1 Diagram C L*W 606*558

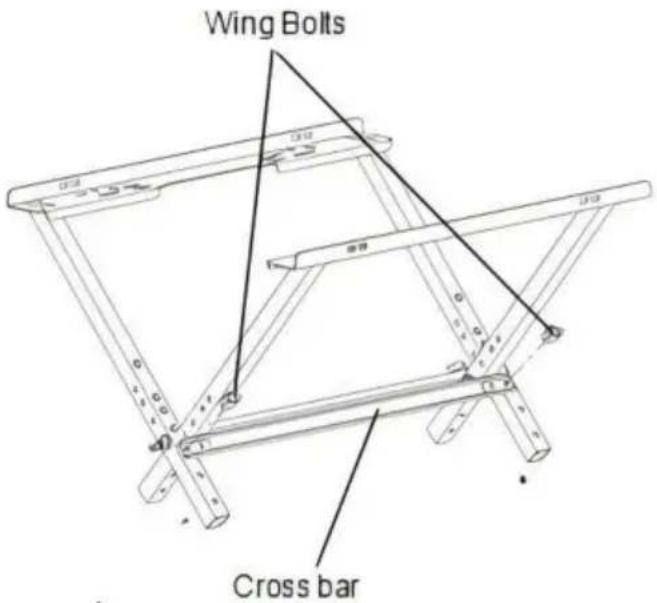

MOCOWANIE POPRZECZEK

a. Odkreć i wyjmij śruby skrzydełkowe zamontowane fabrycznie na zestawie stojaka

b. Umieść poprzeczkę na stojaku, wybierz otwór A2/B2/C2

pozycje dostosowane do Twoich potrzeb

c. wyrównaj otwory na pretach z otworami na zestawie stojiaka

Przymocuj poprzeczke do stojaka za pomocą 2 śrub skrzydełkowych.

d. Przymocuj poprzeczke do stojaka za pomoca 2 śrub skrzydełkowych.

e. Odwróć stojak i zamontuj druga poprzeczke po drugiej stronie

w ten sam sposób.

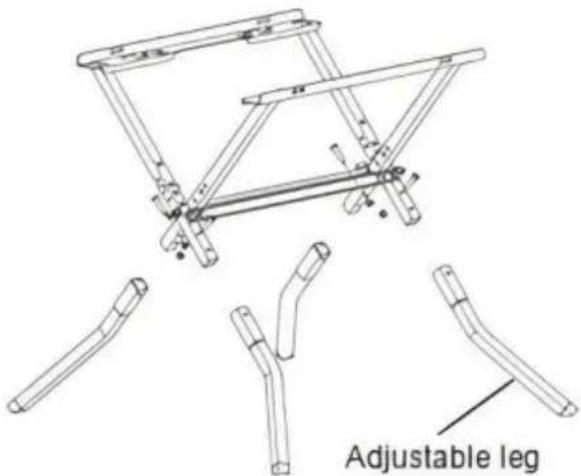

a. Odkreć i usuń nakretki motylkowe i śruby zamontowane wcześniej na stojiaku.

montaż (rvs. 2). b. Włóż

cztery regulowane nogi do odpowiednich otworów w stojaku

montaż. Upewnii się, że regulowana noga oznaczona litera „A” jest wsunieta do otwór oznaczony jako 'A', 'B' na 'B', 'C' na 'C' i 'D' na 'D'.

NOTICE

Wszystkie cztery regulowane nogi muszą być „wygięte” na zewnątrz.

c. Wyrównaj otwory po bokach każdej regulowanej nogi z otworami w stojaku montaż. d.

Zabezpiecz każdą regulowaną nogę do zestawu stojaka za pomocą skrzydełka zestawy śrub i nakretek.

UWAGA: Śruby mają kwadratowe szyjki. Upewnij się, że kwadratowe szyjki pasują do kwadratowe otwory w montażu stojaka.

Wysokość składanego stojaka można regulować za pomocą jednego z dwóch otworów na każda regulowana noga.

WSKAZÓWKA: Na początku stojak może być nierówny – nie dokręcaj nakrętek skrzydełkowych na nogi natychmiast. Mocno dokręć cztery nakrętki skrzydełkowe, gdy regulowane nogi będą wyrównane równomiernie.

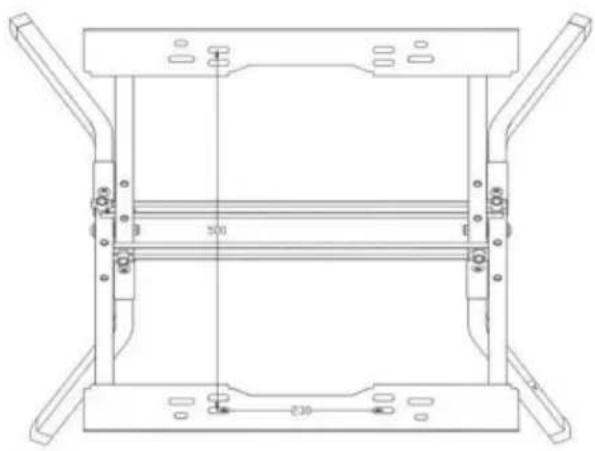

MONTAŻ PIŁY STOŁOWEJ DEWALT I VEVOR DO STOJAKA

OSTRZEŻENIE

Przed montażem odłącz piłę stołową od źródła zasilania. lub dokonywania korekt.

a. Umieść piłę stołową na stojaku. Wyrównaj szczelinę w uchwycie z otwór w dolnej części podstawy piły stołowej.

b. Zabezpiecz przód piły stołowej do stojaka za pomocą nakrętki skrzydełkowej i śruby ustawić

c. Zabezpiecz tylną część piły stołowej do stojaka za pomocą tego samego skrzydła zestaw śrub i nakrętek.

210 stopni Fannenheita

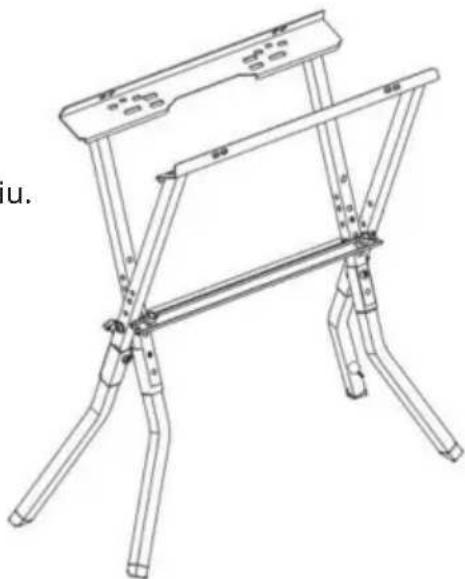

SKŁADANIE I PRZECHOWYWANIE STOJAKA

a. Lekko złóż stojak. b.

Przechowuj stojak w suchym i suchym pomieszczeniu. miejsce zamknięte, poza zasięgiem dzieci.
