Type de produit	Ferme-porte
Marque	Vevor
Modèle	D300S
Matériau du corps	Aluminium
Couleur	Argenté ou Noir
Charge maximale de la porte	150 lb (68 kg)
Dimensions approximatives (L x l x h)	250 x 60 x 90 mm
Poids approximatif	1,5 kg
Réglage de la vitesse de fermeture	Oui, par vanne de régulation
Réglage de la vitesse de verrouillage	Oui, par vanne de régulation
Angle d'ouverture maximum	180° (standard 90°-120°)
Montage	Côté tirant (standard), côté poussée, parallèle
Main de porte	Gauche ou droite (réversible)
Fixations incluses	Vis pour bois et métal
Capuchon de pignon inclus	Oui
Utilisation prévue	Portes intérieures et extérieures légères à moyennes
Entretien	Inspecter régulièrement l'usure et les pièces desserrées
Nettoyage	Chiffon doux et sec, pas de produits abrasifs
Sécurité	Montage par deux personnes, porter des gants et lunettes
Pièces détachées	Disponibles sur demande (bras, vis, vannes)
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - D300S Vevor

Comment déterminer la main de ma porte pour le montage ?

Placez-vous du côté poussée (côté où la porte s'ouvre vers vous). Si les gonds sont à gauche, c'est une porte gauche (left hand). S'ils sont à droite, c'est une porte droite (right hand). Reportez-vous aux illustrations dans la notice.

Comment régler la vitesse de fermeture de la porte ?

Utilisez la vanne de régulation de vitesse (speed regulating valve) située sur le corps du ferme-porte. Tournez-la dans le sens horaire pour ralentir, antihoraire pour accélérer. Ne la dévissez pas complètement pour éviter les fuites.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme est requis. Pour un réglage précis, vous pouvez utiliser un tournevis à lame plate. Il est recommandé de travailler à deux.

Le ferme-porte peut-il être monté sur une porte métallique ?

Oui, le D300S est livré avec des vis spéciales pour portes métalliques (M5x15). Utilisez les vis correspondant à votre type de porte.

Quelle est la charge maximale de porte supportée ?

Le ferme-porte est conçu pour des portes jusqu'à 150 lb (environ 68 kg). Ne dépassez pas cette limite.

Comment installer le ferme-porte en configuration côté poussée ?

Fixez le corps du ferme-porte sur le cadre (côté charnière) et le bras sur la porte. Ajustez la longueur de l'avant-bras pour qu'il forme un angle droit avec le cadre. Voir les instructions pour porte gauche ou droite.

Que faire si la porte se ferme trop lentement ou trop vite ?

Réglez les vannes de vitesse : tournez la vanne de fermeture (closing speed) pour ajuster la vitesse générale. Pour le verrouillage final, utilisez la vanne de verrouillage (latch speed). Testez après chaque ajustement.

Le ferme-porte fait-il du bruit ?

Un léger bruit de fonctionnement est normal. Si un bruit excessif apparaît, vérifiez que toutes les vis sont serrées et que le bras n'est pas tordu. Un manque d'huile peut aussi en être la cause (consulter le SAV).

Comment entretenir le ferme-porte ?

Inspectez régulièrement l'état des vis et du bras. Nettoyez avec un chiffon doux et sec. Ne lubrifiez pas les vannes de réglage.

Où puis-je obtenir des pièces de rechange ou une assistance ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et la garantie. Les pièces détachées (bras, vis, capuchon) peuvent être demandées via le service client.

MODE D'EMPLOI D300S Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

FERME-PORTE

MODÈLE : D300S

1. Ne laissez pas les enfants grimper sur l'appareil.
2. Éloignez les enfants et les animaux domestiques pendant l'assembla PRÉCAUTIONS DE MONTAGE
3. Veuillez assembler le produit en stricte conformité avec les instructi Un assemblage incorrect pourrait être dangereux.
4. Veuillez porter correctement des lunettes de sécurité et des gants travail pendant l'assemblage.
5. N'essayez pas d'assembler le produit lorsque vous vous sentez fati ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. La capacité de charge et les autres paramètres du produit sont appliqués uniquement au produit correctement et complètement assembl
7. Séparez et comptez toutes les pièces et le matériel.
8. Préparez l'outil suivant : Tournevis cruciforme.
9. Si vous utilisez des outils électriques, veillez à ralentir et à vous si nécessaire.
10. Deux personnes sont nécessaires pour le montage.
11. Suivez uniquement les utilisations prévues.
12. Utiliser uniquement sur des surfaces stables.
13. Inspectez régulièrement les signes d'usure, de dommages ou d pièces desserrées.

CONSERVEZ CES INSTRUCTIONS

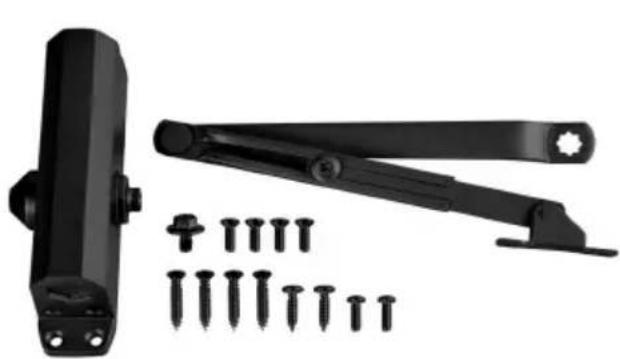

PART LIST

Lors du déballage de ce produit, vérifiez que les pièces répertoriées ci-dessous sont incluses et inspectez soigneusement tout dommage qui aurait pu survenir

pendant le transit. Si seulement Une pièce est manquante ou endommagée, n'essayez pas d'assembler ou d'utiliser le produit.

NON	IMAGE	NOM DE LA PIÈCE	QTÉ
UN		Corps de ferme-porte	1
B		Bras HO	1
C		Boulon de culbuteur M6×1	1
D		pour portes en bois ST5.5	4
E		pour portes en bois ST5.5	2
F		pour portes métalliques M5×15	2
g		Portes métalliques Vis M5×15	4
H		Chapeau de pignon	1

PRODUCT PAREMETERS

Modèle	D300S
Matériel	Aluminium
Couleur	Argenté ou Noir
Charge maximale de la porte utiliser	150 livres

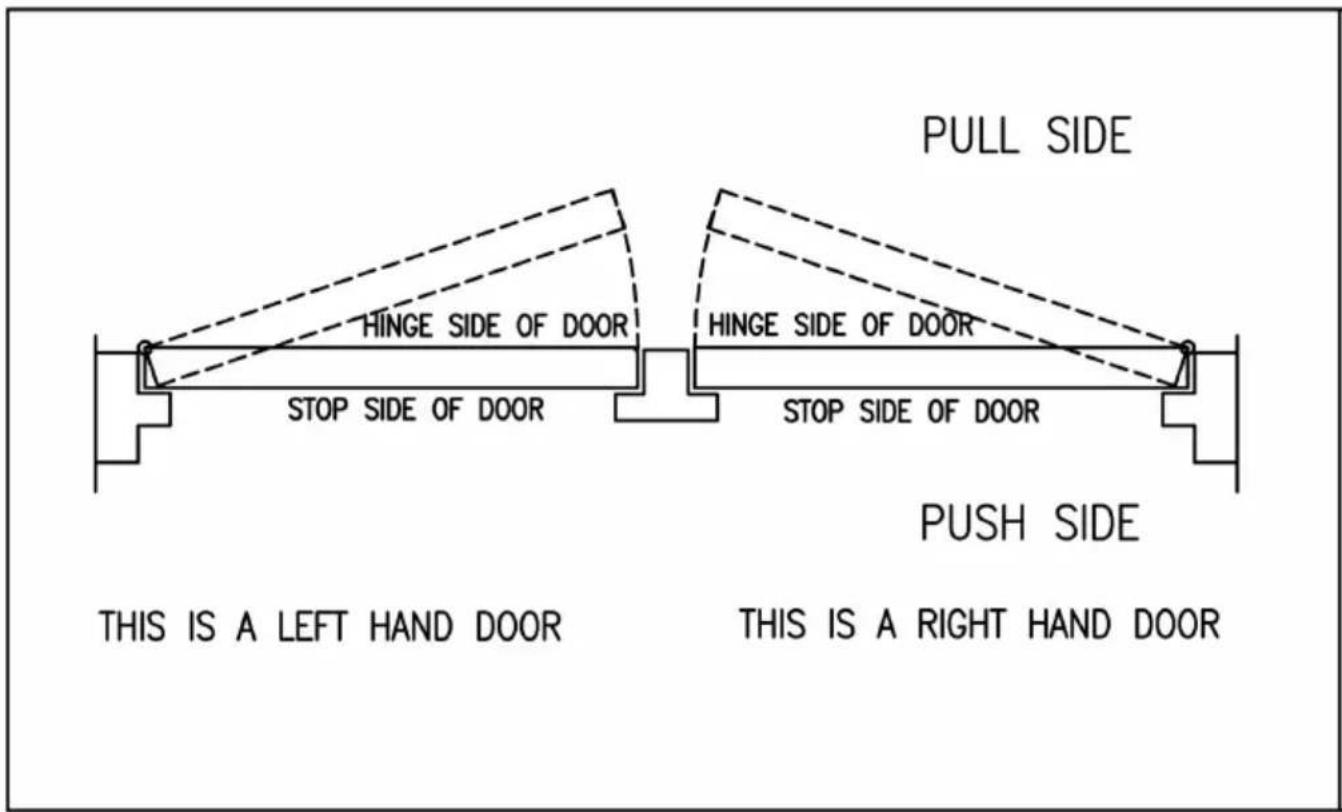

1. Graphique pour déterminer la main de la porte.

1. Procédures d'ajustement et de régulation finales.

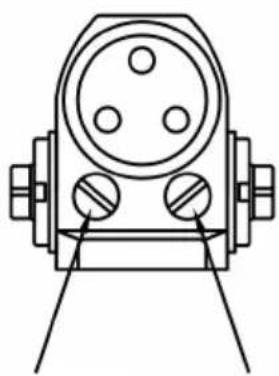

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

3. installation standard : installation sur le côté droit.

RIGHT HAND DOOR ILLUSTRATED

instructions d'installation

1. Sélectionnez le degré de porte. Utilisez les dimensions indiqué le tableau et l'illustration ci-dessus pour marquer l'emplacement d'ordement de fixation sur la porte et les trous de préparation du cadre.
2. Assemblez le bras principal pour le fermer.
3. Fixez plus près de la porte avec les vannes de régulation vers la charnière.
4. Fixez le pied de l'avant-bras au cadre.
5. Ajustez la longueur de l'avant-bras pour positionner l'avant-bra angle droit par rapport au cadre lorsqu'il est connecté au bras au niveau du coude, utilisez la rondelle et la vis fournies pour connexion pivot. Serrez le contre-écrou sur l'avant-bras.

6. Enclenchez le capuchon du pignon sur la broche au bas du ferme-porte.

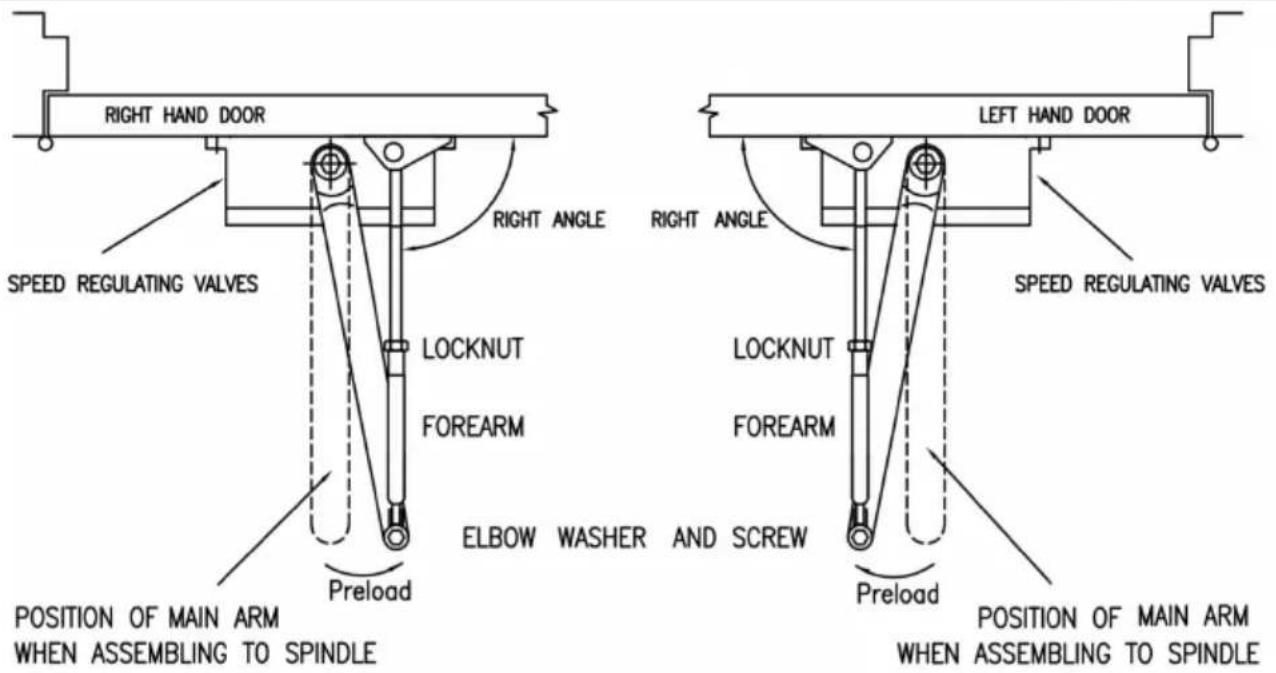

7. Position d'installation standard des bras et réglage de l'il

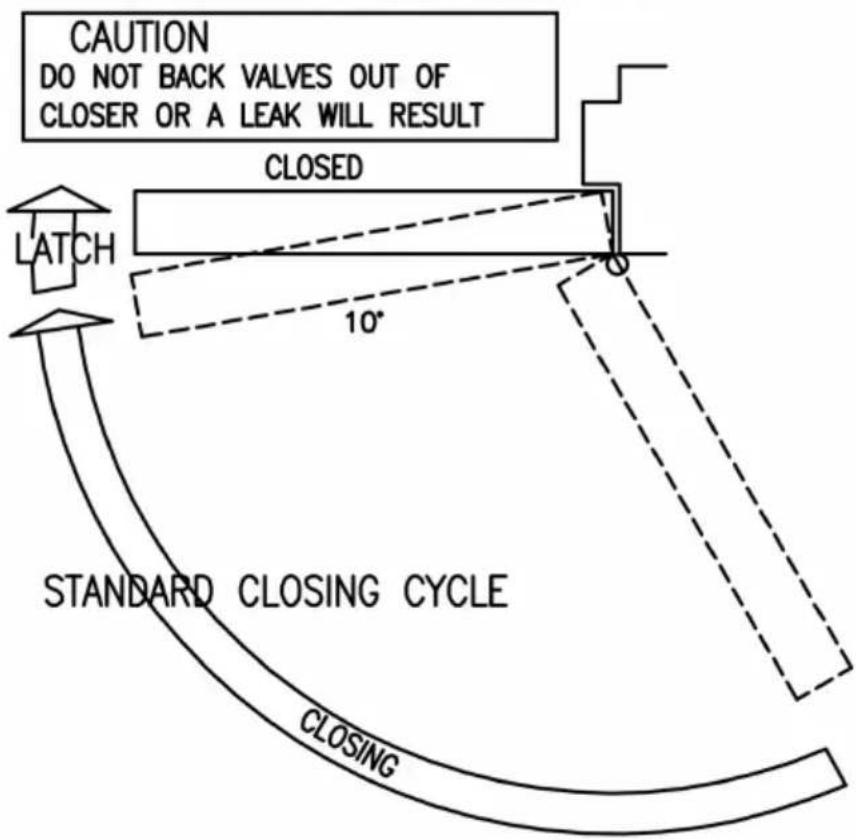

CLOSING SPEED CONTROL

Attention : \_

Un temps de vitess de fermeture ajusté pour entre 4 et 6 secondes à partir d 90 ° utilisation de porte par des personnes handicapées. Les personnes âgées ou les jeunes enfants peuvent nécessitent un temps de fermeture plus long.

5. Autre installation : installation côté poussée à droite

LEFT HAND DOOR ILLUSTRATED

instructions d'installation

1. Sélectionnez le degré de porte. Utilisez les dimensions indiqué le tableau et l'illustration ci-dessus pour marquer l'emplacement d'oule de fixation sur la porte et les trous de préparation du cadre.
2. Assemblez le bras principal pour le fermer.
3. Fixez plus près du cadre avec les vannes de régulation de la charnière.
4. Fixez le pied de l'avant-bras au cadre.
5. Ajustez la longueur de l'avant-bras pour positionner l'avant-bra angle droit par rapport au cadre lorsqu'il est connecté au bras au niveau du coude, utilisez la rondelle et la vis fournies pour connexion du pivot. Serrez le contre-écrou sur l'avant-bras.
6. Enclenchez le capuchon du pignon sur la broche au bas du ferme-porte.

6. Autre installation : installation parallèle côté poussée

RIGHT HAND DOOR ILLUSTRATED

Sélectionnez le degré de porte. Dimensions d'utilisation indiqué tableau et l'illustration ci-dessus pour marquer l'emplacement des fixation sur la porte et le cadre, préparez des trous.

Assemblez le bras principal pour le fermer.

Fixez-vous plus près du cadre avec rapidité vannes de régulatio charnière.

Fixez le pied de l'avant-bras à la porte.

Ajuster la longueur de l'avant-bras à la position avant-bras à ar par rapport au cadre lorsqu'il est connecté au bras principal au coude utilisez la rondelle et la vis fournies pour fixer liaison piv le verrou noix sur l'avant-bras .

Enclenchez le capuchon du pignon sur la broche en bas de pl
