GEBRUIKSAANWIJZING D300S Vevor

1. Laat kinderen niet op het apparaat klimmen.
2. Houd kinderen en huisdieren tijdens de montage uit de buurt.
3. Monteer het product strikt volgens de instructies. Een onjuiste mont kan gevaarlijk zijn.
4. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
5. Probeer het product niet in elkaar te zetten als u zich moe voelt invloed bent van alcohol, drugs of medicijnen.
6. Draagvermogen en andere productparameters gelden alleen voor het correct en volledig gemonteerde product.
7. Scheid en tel alle onderdelen en hardware.
8. Houd het volgende gereedschap gereed: kruiskopschroevendraaier.
9. Als u elektrisch gereedschap gebruikt, zorg er dan voor dat u lang gaat rijden en stopt wanneer dat nodig is.
10. Voor de montage zijn twee personen nodig.
11. Volg uitsluitend het beoogde gebruik.
12. Alleen gebruiken op stabiele oppervlakken.
13. Inspecteer regelmatig op tekenen van slijtage, schade of losse onderdelen.

MONTAGEVOORZORGSMAATREGELEN

BEWAAR DEZE INSTRUCTIE S

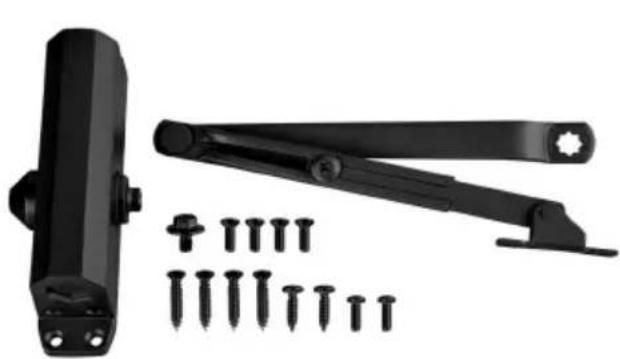

PART LIST

Controleer bij het uitpakken van dit product of de onderstaande onder aanwezig zijn en inspecteer zorgvuldig op eventuele schade tijdens het transport. Indien aanwezig onderdeel ontbreekt of beschadig is, probeer het product niet te monteren of te gebruiken.

Model	D300S
Materiaal	Aluminium
Kleur	Zilverachtig of zwart
belasting deur te gebruiken	150 pond

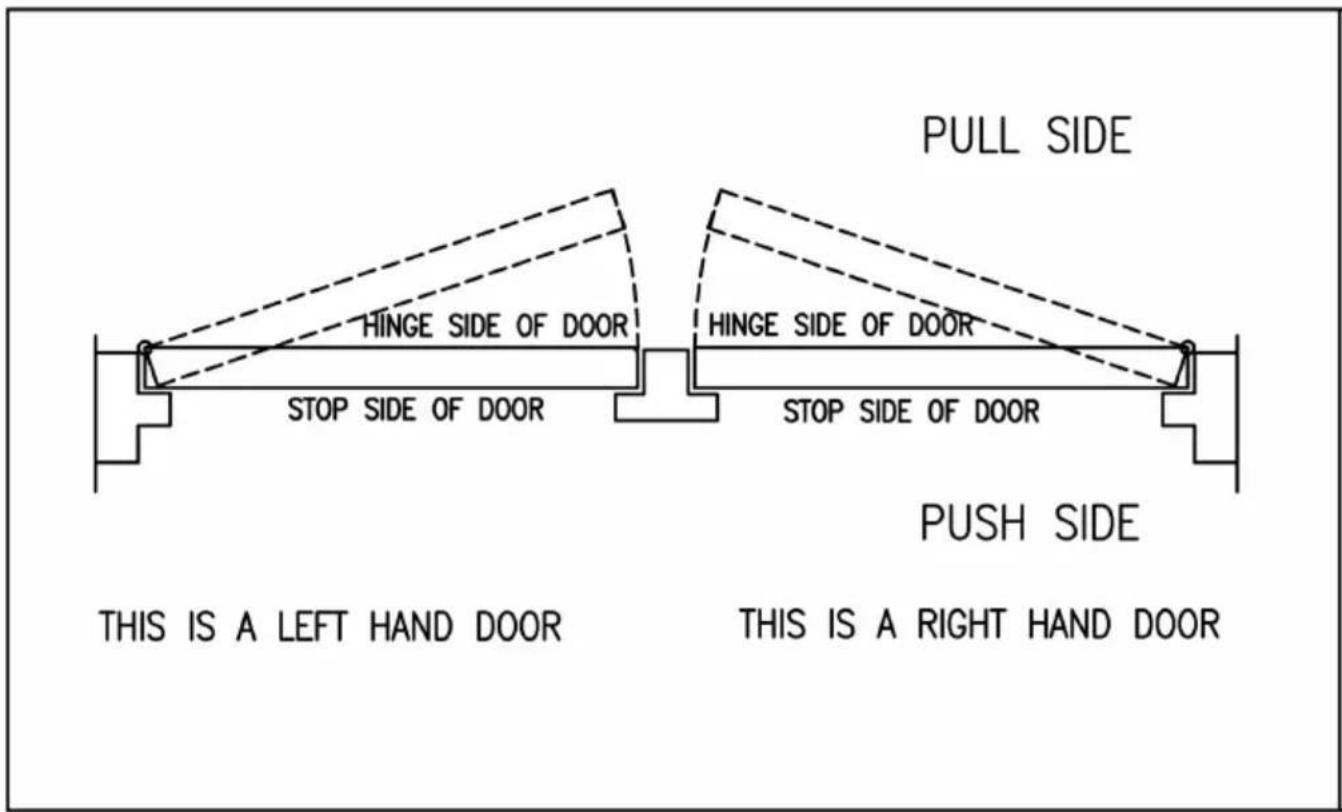

1. Grafiek om de hand van de deur te bepalen.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE THIS IS A LEFT HAND DOOR THIS IS A RIGHT HAND DOOR

1. Laatste aanpassings- en reguleringsprocedures.

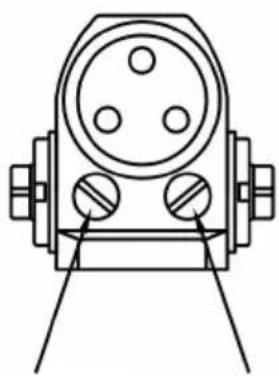

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

3. Standaard installatie: installatie aan de rechterzijde.

RIGHT HAND DOOR ILLUSTRATED

Installatie instructies

1. Selecteer de mate van de deur. Gebruik de afmetingen weer in de tabel en afbeelding hierboven om de locatie van de bevestigingsschroeven op de deur en het frame te markeren en voor te bereiden.
2. Monteer de hoofdarm dichterbij.
3. Bevestig het dichter bij de deur met de snelheidsregelklepper het scharnier.
4. Bevestig de voet van de onderarm aan het frame.
5. Pas de lengte van de onderarm aan om de onderarm in een hoek ten opzichte van het frame te plaatsen wanneer deze is aangesloten op de hoofdarm bij de elleboog. Gebruik de meege sluitring en schroef om de draaiverbinding vast te zetten. Draai borgmoer op de onderarm vast.

6. Klik de rondselkap over de as aan de onderkant van de af

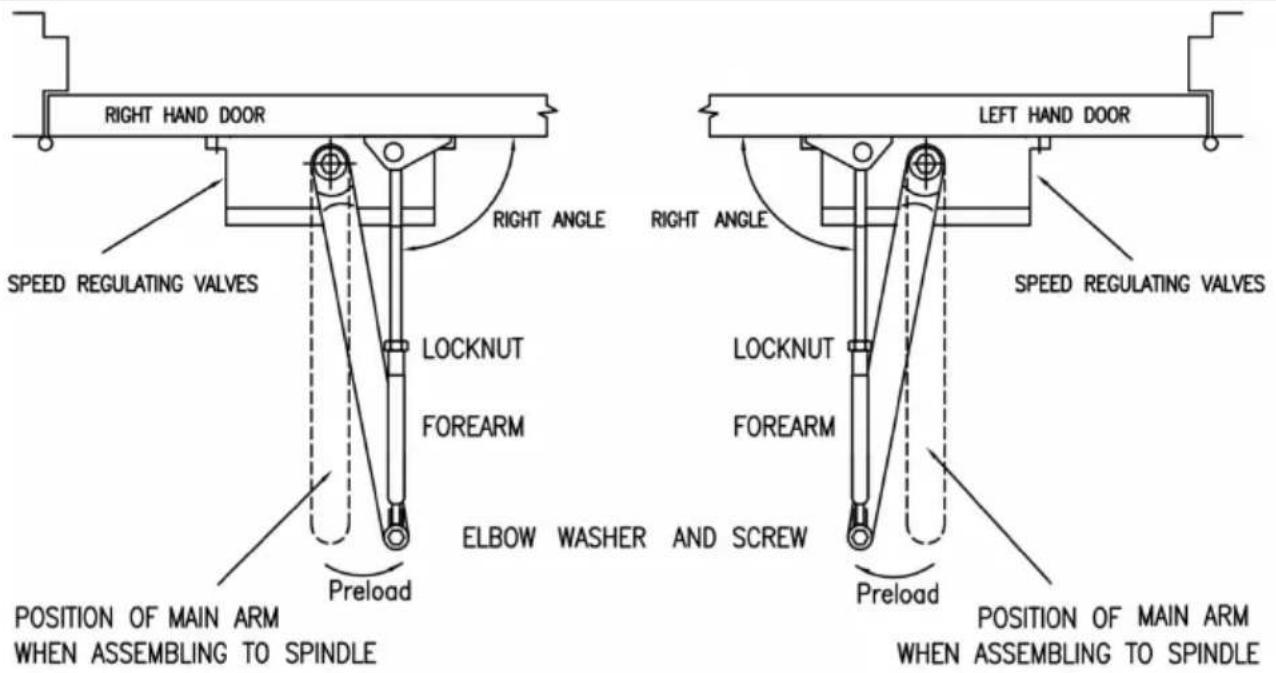

7. Standaard installatiepositie van armen en indexinstelling


RIGHT HAND DOOR RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM ELBOW WASHER AND SCREW Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE LEFT HAND DOOR RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT CLOSED LATCH 10° STANDARD CLOSING CYCLE CLOSING

Aandacht : \_

Een aangepaste sluitsnelheidstijd tot tussen 4 tot 6 seconden vanaf 90 gebruik van de deu door gehandicapten. Ouderen of kleine kinderen mogen dat wel langere sluitingstijd nodig.

5.Andere installatie: installatie aan de rechterzijde

LEFT HAND DOOR ILLUSTRATED

Installatie instructies

1. Selecteer de mate van de deur. Gebruik de afmetingen weer in de tabel en afbeelding hierboven om de locatie van de bevestigingsschroeven op de deur en het frame te markeren en voor te bereiden.
2. Monteer de hoofdarm dichterbij.
3. Sluit het frame dichter aan met de snelheidsregelkleppen rich scharnier.
4. Bevestig de voet van de onderarm aan het frame.

5. Pas de lengte van de onderarm aan om de onderarm in een hoek ten opzichte van het frame te plaatsen wanneer deze is aangesloten op de hoofdarm bij de elleboog. Gebruik de meege sluitring en schroef om de draaiverbinding vast te zetten. Draai borgmoer op de onderarm vast.

6. Klik de rondselkap over de as aan de onderkant van de af

6.Andere installatie: parallelle installatie aan de duwzijde

RIGHT HAND DOOR ILLUSTRATED

Installatie instructies \_ \_

Selecteer de mate van deur. Gebruik afmetingen weergegeven in diagram en de afbeelding hierboven om de locatie van de bevestigingsschroeven te markeren Maak gaten in de deur en h Monteer de hoofdarm dichter .

Bevestig snel dichter bij het frame regelkleppen richting scharnier Bevestig de voet van de onderarm aan de deur .

Pas de lengte van de onderarm aan de positie aan onderarm rechte hoek ten opzichte van het frame indien verbonden met o hoofdarm bij de elleboog gebruik de meegeleverde sluitring en som hem vast te zetten draaibare verbinding . Draai het slot va onderarm .

Klik de rondselkap onderaan over de as van dichterbij .
