Produkttyp	Türschließer
Marke	Vevor
Modell	D300S
Gehäusematerial	Aluminium
Farbe	Silber oder Schwarz
Maximale Türlast	150 lb (68 kg)
Ungefähre Maße (L x B x H)	250 x 60 x 90 mm
Ungefähres Gewicht	1,5 kg
Einstellung der Schließgeschwindigkeit	Ja, über Regelventil
Einstellung der Verriegelungsgeschwindigkeit	Ja, über Regelventil
Maximaler Öffnungswinkel	180° (Standard 90°-120°)
Montage	Zugseite (Standard), Druckseite, parallel
Türanschlag	Links oder rechts (umkehrbar)
Enthaltene Befestigungen	Schrauben für Holz und Metall
Ritzelabdeckung inklusive	Ja
Verwendungszweck	Leichte bis mittelschwere Innen- und Außentüren
Wartung	Regelmäßig Verschleiß und lose Teile prüfen
Reinigung	Weiches, trockenes Tuch, keine Scheuermittel
Sicherheit	Montage zu zweit, Handschuhe und Schutzbrille tragen
Ersatzteile	Auf Anfrage erhältlich (Arm, Schrauben, Ventile)
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - D300S Vevor

Wie bestimme ich den Türanschlag für die Montage?

Stellen Sie sich auf die Druckseite (Seite, an der die Tür zu Ihnen hin öffnet). Wenn die Scharniere links sind, handelt es sich um eine linke Tür (left hand). Sind sie rechts, ist es eine rechte Tür (right hand). Beachten Sie die Abbildungen in der Anleitung.

Wie stelle ich die Schließgeschwindigkeit der Tür ein?

Verwenden Sie das am Türschließergehäuse befindliche Geschwindigkeitsregelventil. Drehen Sie es im Uhrzeigersinn, um zu verlangsamen, gegen den Uhrzeigersinn, um zu beschleunigen. Schrauben Sie es nicht vollständig heraus, um Leckagen zu vermeiden.

Welche Werkzeuge werden für die Installation benötigt?

Ein Kreuzschlitzschraubendreher ist erforderlich. Für die Feineinstellung können Sie einen Schlitzschraubendreher verwenden. Es wird empfohlen, zu zweit zu arbeiten.

Kann der Türschließer an einer Metalltür montiert werden?

Ja, der D300S wird mit speziellen Schrauben für Metalltüren (M5x15) geliefert. Verwenden Sie die Schrauben, die Ihrem Türtyp entsprechen.

Was ist die maximale Türlast, die getragen wird?

Der Türschließer ist für Türen bis zu 150 lb (ca. 68 kg) ausgelegt. Überschreiten Sie dieses Limit nicht.

Wie installiere ich den Türschließer in der Druckseiten-Konfiguration?

Befestigen Sie das Gehäuse des Türschließers am Rahmen (Scharnierseite) und den Arm an der Tür. Passen Sie die Länge des Unterarms an, sodass er einen rechten Winkel zum Rahmen bildet. Siehe Anleitung für linke oder rechte Tür.

Was tun, wenn sich die Tür zu langsam oder zu schnell schließt?

Stellen Sie die Geschwindigkeitsventile ein: Drehen Sie das Schließgeschwindigkeitsventil, um die allgemeine Geschwindigkeit anzupassen. Verwenden Sie für den endgültigen Verschluss das Verriegelungsventil (Latch Speed). Testen Sie nach jeder Einstellung.

Macht der Türschließer Geräusche?

Ein leichtes Betriebsgeräusch ist normal. Wenn übermäßige Geräusche auftreten, überprüfen Sie, ob alle Schrauben festgezogen sind und der Arm nicht verbogen ist. Auch ein Mangel an Öl kann die Ursache sein (wenden Sie sich an den Kundendienst).

Wie warte ich den Türschließer?

Überprüfen Sie regelmäßig den Zustand der Schrauben und des Arms. Reinigen Sie mit einem weichen, trockenen Tuch. Schmieren Sie die Einstellventile nicht.

Wo erhalte ich Ersatzteile oder Unterstützung?

Besuchen Sie www.vevor.com/support für technische Unterstützung und Garantie. Ersatzteile (Arm, Schrauben, Abdeckung) können über den Kundendienst angefordert werden.

BEDIENUNGSANLEITUNG D300S Vevor

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

Hergestellt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

Hergestellt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support- und E-Garantie-Zertifikat www.vevor.com/support

TÜRSCHLIEßER

MODELL: D300S

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern.
2. Halten Sie Kinder und Haustiere während der Montage fern. VORSICHTSMASSNAHMEN BEI DER MONTAGE
3. Bitte bauen Sie das Produkt unter strikter Einhaltung der Anweisung zusammen. Eine falsche Montage kann gefährlich sein.
4. Bitte tragen Sie bei der Montage ordnungsgemäß eine Schutzbrille und Arbeitshandschuhe.
5. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie sich müde fühlen oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Tragfähigkeit und andere Produktparameter beziehen sich ausschließlich auf das ordnungsgemäß und vollständig montierte Produkt.
7. Trennen und zählen Sie alle Teile und Hardware.
8. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
9. Wenn Sie Elektrowerkzeuge verwenden, achten Sie bitte darauf, langsamer zu fahren und bei Bedarf anzuhalten.
10. Für den Aufbau sind zwei Personen erforderlich.
11. Befolgen Sie nur die vorgesehenen Verwendungszwecke.
12. Nur auf stabilen Oberflächen verwenden.
13. Überprüfen Sie das Gerät regelmäßig auf Anzeichen von Abnutzung, Beschädigung oder lockeren Teilen.

ANLEITUNG AUFBEWAHREN

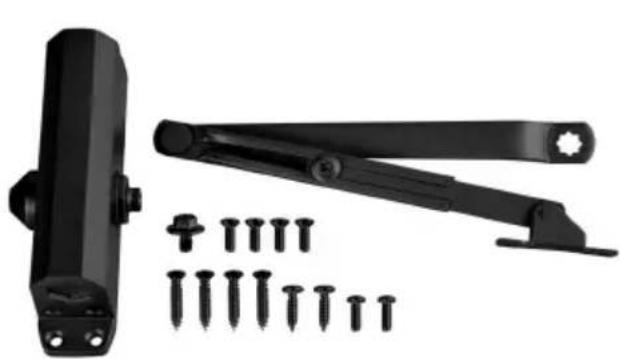

TEILELISTE

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile enthalten sind, und prüfen Sie es sorgfältig auf etwaige Transportschäden. Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden.

NEIN	BILD	TEILNAME	MENGE
A		Türschließerkörper	1
B		HO-Arm	1
C		Kipphebelschraube M6×10	1
D		Holztürenschraube ST5,5×30	4
E		Holztürenschraube ST5,5×20	2
F		für Metalltüren M5×15	2
G		Metalltüren Schraube M5×15	4
H		Ritzelkappe	1

PRODUKTPARAMETER

Modell	D300S
Material	Aluminium
Farbe	Silber oder Schwarz
Zu verwendende maximaleTürlast	150 Pfund

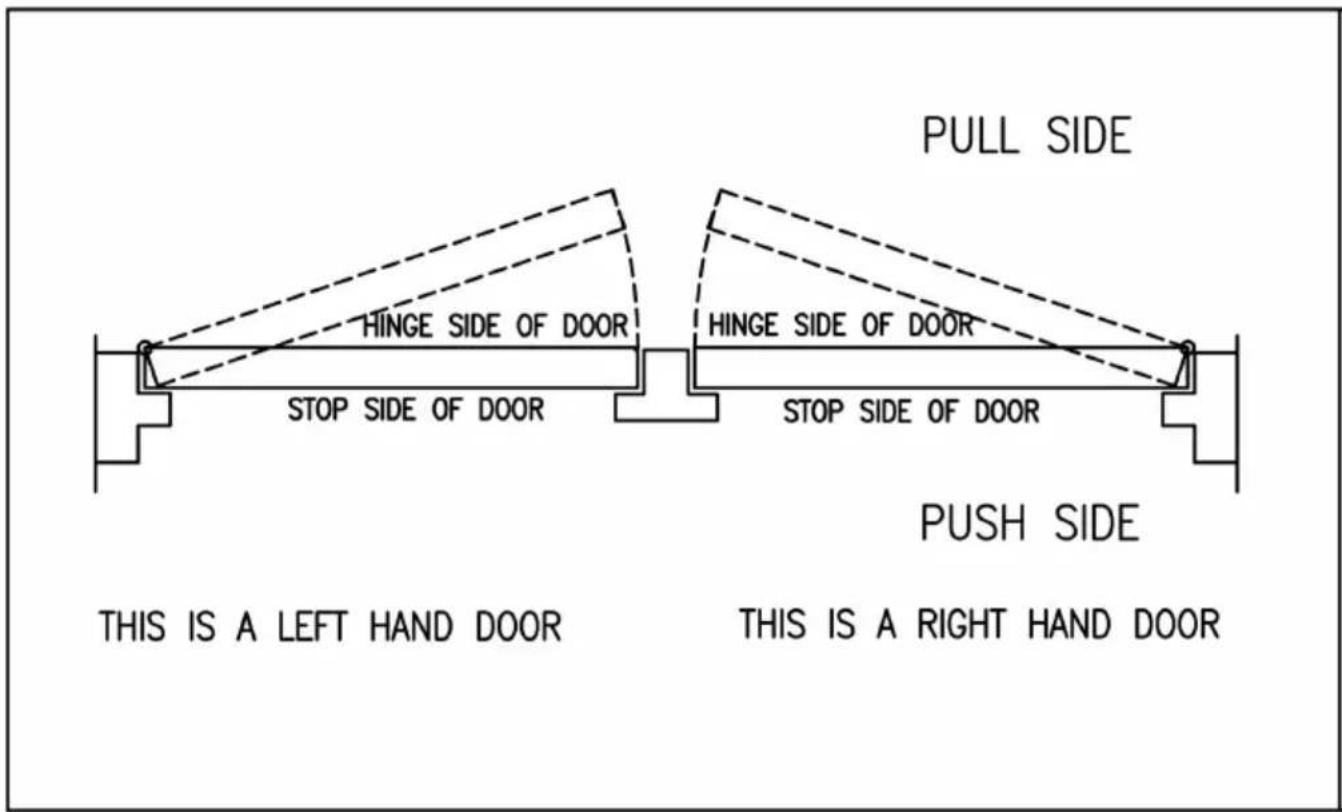

1. Diagramm zur Bestimmung der Türhand.

1. Endgültige Anpassungs- und Regulierungsverfahren.

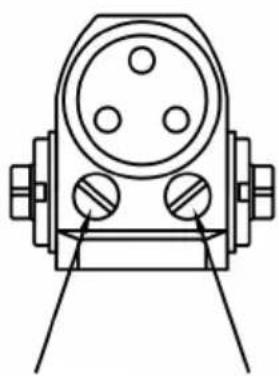

REGULIERUNG DER TÜRGESCHWINDIGKEIT UND DER SCHLIEßGESCHWINDIGKEIT

DREHEN SIE DAS GESCHWINDIGKEITSREGULIERVENTIL IM UHRZEIGERSINN, UM ZU VERLANGSAMEN – ODER GEGEN DEN UHRZEIGERSINN, UM DIE TÜRBEWEGUNG ZU BESCHLEUNIGEN.

3. Standardinstallation: Installation an der rechten Seite ziehen

RECHTE TÜR (ABBILDUNG)

Installationsanleitung

1. Wählen Sie den Türgrad aus. Markieren Sie anhand der in der Abbildung oben gezeigten Maße die Position der Befestigungsschrauben an der Tür und bereiten Sie die Löcher im Rahmen vor.
2. Hauptarm am Schließer montieren.
3. Befestigen Sie den Türschließer mit den Geschwindigkeitsregulierventilen in Richtung Scharnier.
4. Befestigen Sie den Fuß des Unterarms am Rahmen.
5. Passen Sie die Länge des Unterarms an, um den Unterarmwinkel zum Rahmen zu positionieren, wenn er am Ellenbogen des Hauptarms verbunden ist. Verwenden Sie die mitgelieferte Unterlegscheibe und Schraube, um die Drehverbindung zu sichern. Ziehen Sie die Kontermutter am Unterarm fest.
6. Schnappen Sie die Ritzelkappe über die Spindel an der Unterseite des Schließers.

4. Standard-Einbauposition der Arme und Indexeinstellung

CLOSING SPEED CONTROL

Aufmerksamkeit:

Eine einstellbare

Schließgeschwindigkeitszeit zwischen 4 bis Sekunden ab 90°

Nutzung der Tür durch Behinderte, ältere oder kleine Kinder kann eine längere Schließzeit erfordern.

5. Andere Installation: Installation auf der rechten Seite drücke

LINKSHANDTÜR ABGEBILDET

Installationsanleitung

1. Wählen Sie den Türgrad aus. Markieren Sie anhand der in der Abbildung oben gezeigten Maße die Position der Befestigungsschrauben an der Tür und bereiten Sie die Löcher im Rahmen vor.
2. Hauptarm am Schließer montieren.
3. Befestigen Sie den Näher am Rahmen mit den Geschwindigkeitsregulierventilen in Richtung Scharnier.
4. Befestigen Sie den Fuß des Unterarms am Rahmen.
5. Passen Sie die Länge des Unterarms an, um den Unterarmwinkel zum Rahmen zu positionieren, wenn er am Ellenbogen des Hauptarms verbunden ist. Verwenden Sie die mitgelieferte Unterlegscheibe und Schraube, um die Drehverbindung zu sichern. Ziehen Sie die Kontermutter am Unterarm fest.
6. Schnappen Sie die Ritzelkappe über die Spindel an der Unterseite des Schließers.

6. Andere Installation: seitliche parallele Installation drücken

ABBILDUNG FÜR RECHTE TÜR

Installationsanleitung

Wählen Sie den Türgrad. Verwenden Sie die Abmessungen (siehe Tabelle und Abbildung oben), um die Position der Befestigungsschrauben zu markieren. Bereiten Sie Löcher an Tür und Rahmen vor.

Montieren Sie den Hauptarm am Schließer.

Befestigen Sie den Schließer schnell am Rahmen. Regulierventile zum Scharnier hin. Befestigen Sie den Fuß des Unterarms an der Tür.

Passen Sie die Länge des Unterarms an die Position an. Unterarm im rechten Winkel zum Rahmen, wenn er am Ellenbogen mit dem Schließer verbunden ist. Verwenden Sie zur Befestigung die mitgelieferte Unterlegscheibe und Schraube für die Drehgelenkverbindung. Ziehen Sie die Mutter am Unterarm fest.

Schnappen Sie die Ritzelkappe unten über die Spindel von der Nähe.
