D300S - Dörrstängare Vevor - Gratis bruksanvisning och manual

Produkttyp	Dörrstängare
Märke	Vevor
Modell	D300S
Kroppsmaterial	Aluminium
Färg	Silver eller svart
Maximal dörrvikt	150 lb (68 kg)
Ungefärliga mått (L x B x H)	250 x 60 x 90 mm
Ungefärlig vikt	1,5 kg
Justering av stängningshastighet	Ja, med reglerventil
Justering av låshastighet	Ja, med reglerventil
Maximal öppningsvinkel	180° (standard 90°-120°)
Montering	Dragsida (standard), trycksida, parallell
Dörrhängning	Vänster eller höger (reversibel)
Inkluderade fästelement	Skruvar för trä och metall
Inkluderat kåpa för kugghjul	Ja
Avsedd användning	Lätta till medeltunga inner- och ytterdörrar
Underhåll	Inspektera regelbundet slitage och lösa delar
Rengöring	Mjuk torr trasa, inga slipande medel
Säkerhet	Montering av två personer, använd handskar och skyddsglasögon
Reservdelar	Finns på begäran (arm, skruvar, ventiler)
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - D300S Vevor

Hur bestämmer jag dörrhängningen för montering?

Ställ dig på trycksidan (sidan där dörren öppnas mot dig). Om gångjärnen är till vänster är det en vänsterhängd dörr (left hand). Om de är till höger är det en högerhängd dörr (right hand). Se illustrationerna i manualen.

Hur justerar jag dörrens stängningshastighet?

Använd hastighetsreglerventilen (speed regulating valve) som sitter på dörrstängarens kropp. Vrid medurs för att sakta ner, moturs för att öka hastigheten. Skruva inte loss den helt för att undvika läckage.

Vilka verktyg behövs för installationen?

En stjärnskruvmejsel krävs. För exakt justering kan du använda en platt skruvmejsel. Det rekommenderas att arbeta två personer.

Kan dörrstängaren monteras på en metalldörr?

Ja, D300S levereras med specialskruvar för metalldörrar (M5x15). Använd skruvar som passar din dörrtyp.

Vilken är den maximala dörrvikten som stöds?

Dörrstängaren är konstruerad för dörrar upp till 150 lb (cirka 68 kg). Överskrid inte denna gräns.

Hur installerar jag dörrstängaren i trycksidekonfiguration?

Fäst dörrstängarens kropp på karmen (gångjärnssidan) och armen på dörren. Justera underarmens längd så att den bildar en rät vinkel med karmen. Se instruktionerna för vänster- eller högerhängd dörr.

Vad gör jag om dörren stängs för långsamt eller för snabbt?

Justera hastighetsventilerna: vrid stängningshastighetsventilen (closing speed) för att justera den allmänna hastigheten. För slutlig låsning, använd låshastighetsventilen (latch speed). Testa efter varje justering.

Låter dörrstängaren?

Ett lätt funktionsljud är normalt. Om ett överdrivet ljud uppstår, kontrollera att alla skruvar är åtdragna och att armen inte är böjd. Oljebrist kan också vara orsaken (kontakta kundtjänst).

Hur underhåller jag dörrstängaren?

Inspektera regelbundet skruvar och arm. Rengör med en mjuk torr trasa. Smörj inte justeringsventilerna.

Var kan jag få reservdelar eller support?

Gå till www.vevor.com/support för teknisk support och garanti. Reservdelar (arm, skruvar, kåpa) kan begäras via kundtjänst.

BRUKSANVISNING D300S Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

DÖRRSTÄNGARE

MODELL: D300S

1. Låt inte barn klättra på enheten.
2. Håll barn och husdjur borta under monteringen.
   FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING
3. Vänligen montera produkten i strikt enlighet med instruktionerna.
   Felaktig montering kan vara farligt.
4. Använd skyddsglasögon och arbetshandskar ordentligt under monteringen.
5. Försök inte att sätta ihop produkten när du känner dig trött eller påverkad av alkohol, droger eller medicin.
6. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och färdigmonterade produkten.
7. Separera och räkna alla delar och hårdvara.
8. Förbered följande verktyg: Philips huvudskruvmejsel.
9. Om du använder elverktyg, var noga med att sakta ner och stann behov.
10. Två personer krävs för montering.
11. Följ endast avsedd användning.
12. Använd endast på stabila ytor.
13. Inspektera regelbundet efter tecken på slitage, skador eller lösa

SPARA DENNA INSTRUKTION S

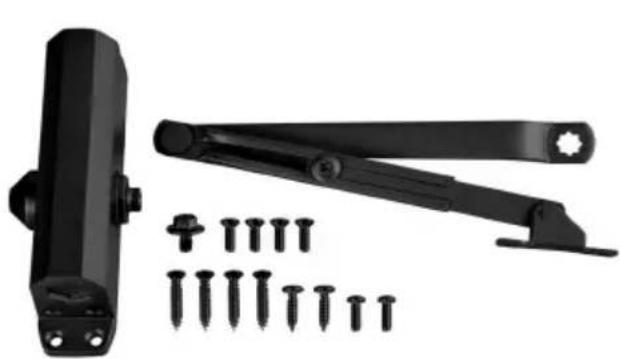

PART LIST

När du packar upp den här produkten, kontrollera att delarna som an nedan ingår och inspektera noggrant för eventuella skador som kan h uppstått

under transitering. Om någon del saknas eller är skadad, försök inte montera eller använda produkten.

NEJ	BILD	DELNAMN	ANTAL
A		Dörrstängare kropp	1
B		HO Arm	1
C		Vipparmsbult M6×10	1
D		Trädörrar Skruv ST5,5×30	4
E		Trädörrar Skruv ST5,5×20	2
F		Metalldörrar Skruv M5×15	2
G		Metalldörrar Skruv M5×15	4
H		Pinion Cap	1

PRODUCT PAREMETERS

Modell	D300S
Material	Aluminium
Färg	Silverfärgad eller svart
Dörr Max belastning att använda	150 lbs

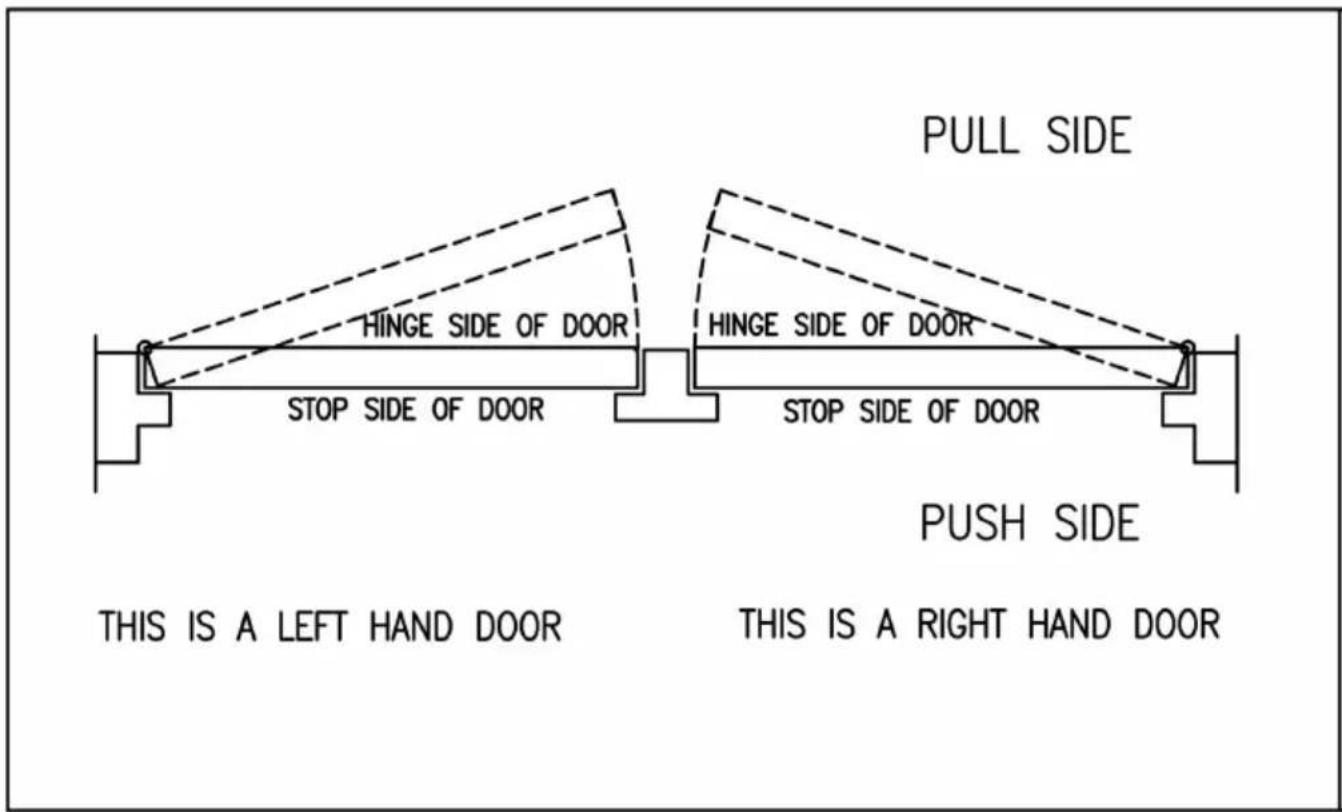

1. Diagram för att bestämma dörrhanden.

2.Slutliga justeringar och regleringsförfaranden.

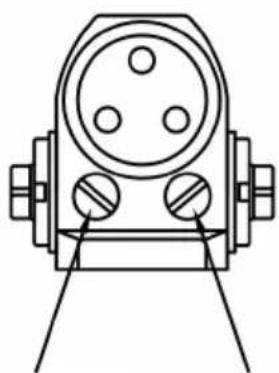

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

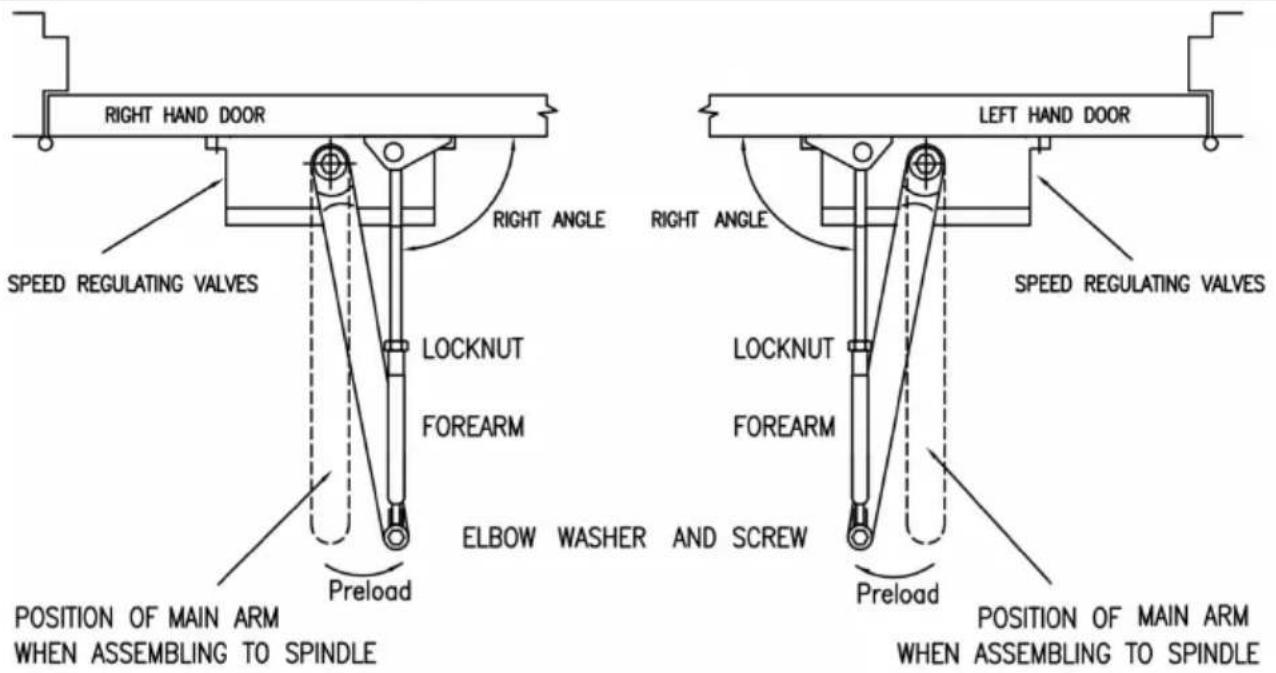

3. Standardinstallation: Dra åt höger installation.

RIGHT HAND DOOR ILLUSTRATED

1. Välj grad av dörr. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna p dörren och förbereda hålen på ramen.
2. Montera huvudarmen till närmare.
3. Fäst närmare dörren med hastighetsreglerande ventiler mot gångjärnet.
4. Fäst underarmens fot på ramen.
5. Justera längden på underarmen för att placera underarmen i mot ramen när den är ansluten till huvudarmen vid armbågen, a bricka och skruv som medföljer för att säkra vridanslutningen. D låsmuttern på underarmen.

6. Fäst pinjongkåpan över spindeln i botten av stängaren.

7. Standard monteringsposition för armar och indexinställning


CLOSING SPEED CONTROL

En

uppmärksamhet :

En justera

stängningshastighet

tid till mellan 4 till

sekunder från 90 °

användning av

dörren av

handikappade. Äldre

eller små barn kan

kräver längre

stängningstid.

5. Annan installation: tryck på sidan höger installation

LEFT HAND DOOR ILLUSTRATED

1. Välj grad av dörr. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna p dörren och förbereda hålen på ramen.
2. Montera huvudarmen till närmare.
3. Fäst närmare ramen med hastighetsreglerande ventiler mot gångjärnet.
4. Fäst underarmens fot på ramen.
5. Justera längden på underarmen för att placera underarmen i mot ramen när den är ansluten till huvudarmen vid armbågen, bricka och skruv som medföljer för att säkra vridanslutningen. D läsmuttern på underarmen.
6. Fäst pinjongkåpan över spindeln i botten av stängaren.

6. Annan installation: skjutsidan parallel installation

RIGHT HAND DOOR ILLUSTRATED

Välj grad av dörr. Använd mått visas i diagrammet och illustrati för att markera platsen för fästskruvarna på dörr och karm förbe Montera huvudarmen till närmare .

Fäst närmare ramen med hastighet reglerventiler mot gångjärn. Fäst underarmens fot på dörren.

Justera längden på underarmen till position underarmen i rät vin ramen när den är ansluten till huvudarmen vid armbågen använd och skruv som medföljer för att säkra pivotkoppling. Dra åt lås underarmen.

Snäpp pinjongkåpan över spindeln i botten av närmare.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Baoshanqu Shuangchenglu 803 lång 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Teknologi Ltd. Svit 250,9166 Anaheim Plats, Rancho Cucamonga, CA91730

UK

REP

Pooledas Group Ltd

Teknisk Support och e-garanticertifikat
