D300S - Zamknięcie drzwi Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Samozamykacz
Marka	Vevor
Model	D300S
Materiał obudowy	Aluminium
Kolor	Srebrny lub Czarny
Maksymalne obciążenie drzwi	150 funtów (68 kg)
Wymiary orientacyjne (dł. x szer. x wys.)	250 x 60 x 90 mm
Waga orientacyjna	1,5 kg
Regulacja prędkości zamykania	Tak, za pomocą zaworu regulacyjnego
Regulacja prędkości zatrzaskiwania	Tak, za pomocą zaworu regulacyjnego
Maksymalny kąt otwarcia	180° (standardowo 90°-120°)
Montaż	Strona ciągnięcia (standardowa), strona pchania, równoległy
Strona drzwi	Lewa lub prawa (odwracalna)
Wkręty w zestawie	Wkręty do drewna i metalu
Osłona koła zębatego w zestawie	Tak
Przeznaczenie	Drzwi wewnętrzne i zewnętrzne lekkie i średnie
Konserwacja	Regularnie sprawdzać zużycie i poluzowane elementy
Czyszczenie	Miękka, sucha ściereczka, bez środków ściernych
Bezpieczeństwo	Montaż przez dwie osoby, nosić rękawice i okulary ochronne
Części zamienne	Dostępne na żądanie (ramię, wkręty, zawory)
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - D300S Vevor

Jak określić stronę drzwi do montażu?

Stań po stronie pchania (strona, w którą otwierają się drzwi). Jeśli zawiasy są po lewej stronie, to są to drzwi lewe (left hand). Jeśli po prawej, to są to drzwi prawe (right hand). Sprawdź ilustracje w instrukcji.

Jak wyregulować prędkość zamykania drzwi?

Użyj zaworu regulacji prędkości (speed regulating valve) umieszczonego na korpusie samozamykacza. Obróć go w kierunku zgodnym z ruchem wskazówek zegara, aby spowolnić, przeciwnie do ruchu wskazówek, aby przyspieszyć. Nie odkręcaj go całkowicie, aby uniknąć wycieków.

Jakie narzędzia są potrzebne do instalacji?

Wymagany jest krzyżakowy śrubokręt. Do precyzyjnej regulacji można użyć płaskiego śrubokrętu. Zaleca się pracę w dwie osoby.

Czy samozamykacz można zamontować na drzwiach metalowych?

Tak, D300S jest dostarczany ze specjalnymi wkrętami do drzwi metalowych (M5x15). Użyj wkrętów odpowiadających typowi Twoich drzwi.

Jakie jest maksymalne obciążenie drzwi?

Samozamykacz jest przeznaczony do drzwi o wadze do 150 funtów (około 68 kg). Nie przekraczaj tego limitu.

Jak zamontować samozamykacz w konfiguracji strony pchania?

Przymocuj korpus samozamykacza do ościeżnicy (strona zawiasów) a ramię do drzwi. Dostosuj długość przedramienia tak, aby tworzyło kąt prosty z ościeżnicą. Zobacz instrukcje dla drzwi lewych lub prawych.

Co zrobić, jeśli drzwi zamykają się zbyt wolno lub zbyt szybko?

Wyreguluj zawory prędkości: obróć zawór zamykania (closing speed), aby ustawić ogólną prędkość. Do końcowego zatrzaskiwania użyj zaworu zatrzaskiwania (latch speed). Przetestuj po każdej regulacji.

Czy samozamykacz hałasuje?

Niewielki dźwięk pracy jest normalny. Jeśli pojawi się nadmierny hałas, sprawdź, czy wszystkie wkręty są dokręcone i czy ramię nie jest wygięte. Przyczyną może być również brak oleju (skontaktuj się z serwisem).

Jak konserwować samozamykacz?

Regularnie sprawdzaj stan wkrętów i ramienia. Czyść miękką, suchą ściereczką. Nie smaruj zaworów regulacyjnych.

Gdzie mogę uzyskać części zamienne lub pomoc?

Odwiedź www.vevor.com/support w celu uzyskania pomocy technicznej i gwarancji. Części zamienne (ramię, wkręty, osłona) można zamówić za pośrednictwem obsługi klienta.

INSTRUKCJA OBSŁUGI D300S Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

DRZWI BLIŽEJ

MODEL: D300S

1. Nie pozwalaj dzieciom wspinać się na urządzenie.
2. Podczas montażu trzymaj dzieci i zwierzęta z daleka. ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU
3. Prosimy o złożenie produktu ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
4. Podczas montażu należy nosić okulary ochronne i rękawice robocze
5. Nie przystępuj do składania produktu będąc zmęczonym, pod wpływ alkoholu, narkotyków lub leków.
6. Nośność i inne parametry produktu odnoszą się wyłącznie do produ prawidłowo i całkowicie zmontowanego.
7. Oddziel i policz wszystkie części i osprzęt.
8. Przygotuj następujące narzędzie: Śrubokręt Philips.
9. Jeśli korzystasz z elektronarzędzi, pamiętaj, aby zwolnić i zatrzymać jeśli zajdzie taka potrzeba.
10. Do montażu potrzebne są dwie osoby.
11. Postępuj zgodnie z przeznaczeniem.
12. Używaj wyłącznie na stabilnych powierzchniach.
13. Regularnie sprawdzaj, czy nie występują oznaki zużycia, uszkodzeń lub luźnych części.

ZACHOWAJ TE INSTRUKCJĘ

LISTA CZĘŚCI

Rozpakowując ten produkt, sprawdź, czy w zestawie znajdują się wymienione poniżej części i dokładnie sprawdź, czy nie wystąpiły żadne uszkodzenia

podczas transportu. Jeśli w ogóle brakuje jakiejś części lub jest ona uszkodzona, nie próbuj montować ani używać produktu.

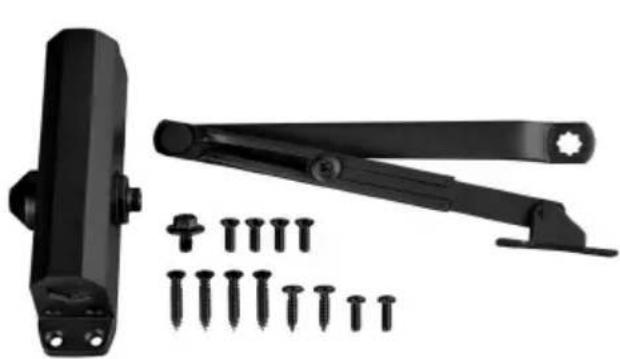

NIE	ZDJĘCIE	CZEŚCIOWE IMIĘ	ILOŚĆ
A		Korpus samozamykacza	1
B		Ramię HO	1
C		Śruba wahacza M6×10	1
D		Drzwi drewniane Wkręt ST5,5×30	4
mi		Drzwi drewniane Wkręt ST5,5×20	2
F		Drzwi metalowe Śruba M5×15	2
G		Drzwi metalowe Śruba M5×15	4
H		Nakładka na zębnik	1

PARAMETRY PRODUKTU

Model	D300S
Materiał	Aluminium
Kolor	Srebrzysty lub czarny
obciążenie drzwi do użycia	150 funtów

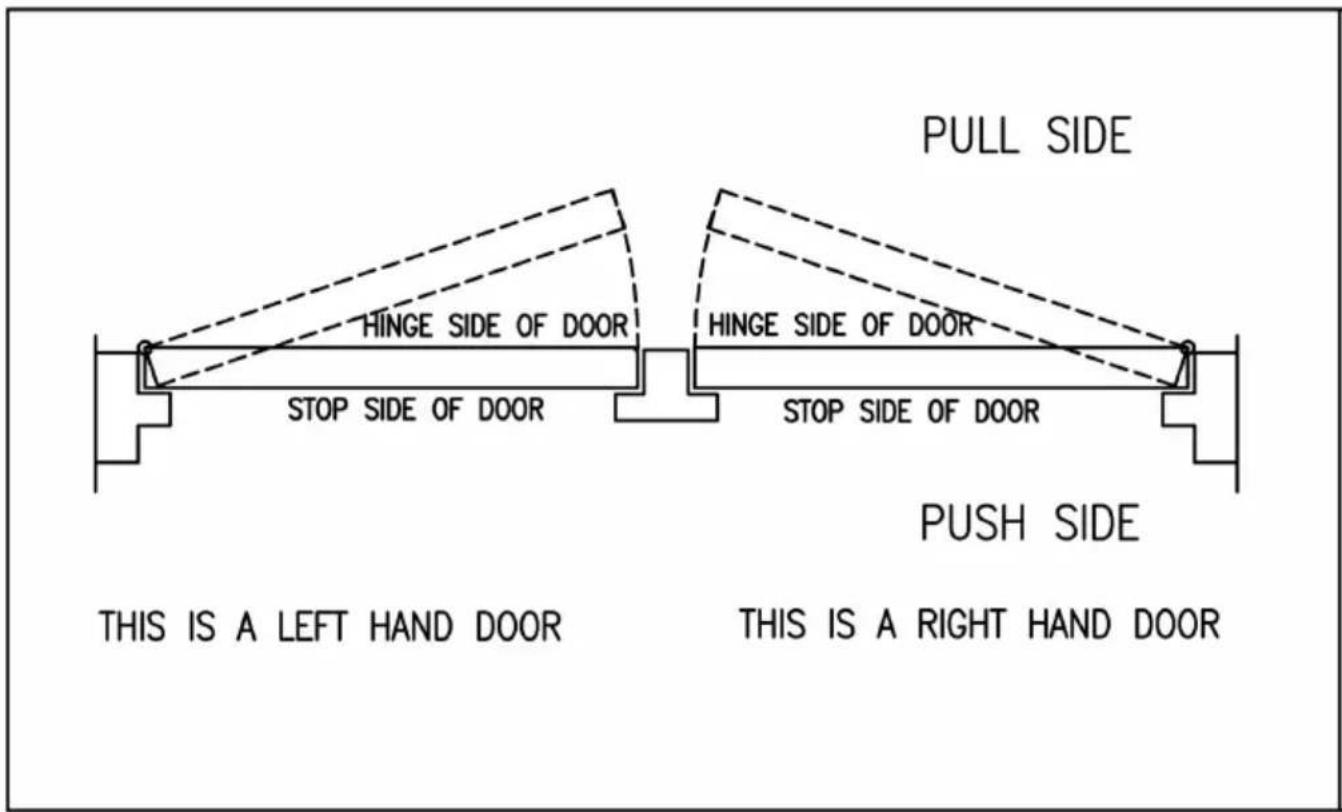

1. Wykres określający rękę drzwi.

1. Końcowe procedury dostosowawcze i regulacyjne.

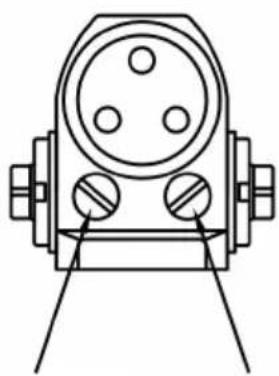

REGULACJA PRĘDKOŚCI DRZWI I PRĘDKOŚCI ZATRZASKU

OBRÓĆ ZAWÓR REGULACJI PRĘDKOŚCI ZGODNIE ZE WSKAZÓWKAMI ZEGARA, ABY ZWOLNIĆ, LUB PRZECIWNIE DO WSKAZÓWEK ZEGARA, ABY PRZYSPIESZYĆ RUCH DRZWI

3. Instalacja standardowa: instalacja po stronie prawej.

ILUSTRACJA DRZWI PRAWYCH

Instrukcje Instalacji

1. Wybierz stopień drzwi. Skorzystaj z wymiarów pokazanych na powyższej tabeli i ilustracji, aby zaznaczyć położenie śrub mocujących na drzwiach i ościeżnicy, przygotuj otwory.
2. Zamontuj ramię główne w celu zamknięcia.
3. Zamocuj bliżej drzwi, tak aby zawory regulujące prędkość były skierowane w stronę zawiasów.
4. Przymocuj stopę przedramienia do ramy.
5. Wyreguluj długość przedramienia tak, aby było ustawione pod prostym kątem do ramy po podłączeniu do głównego ramienia na łokciu, używając podkładki i śruby dostarczonej w zestawie, aby zabezpieczyć połączenie obrotowe. Dokręć nakrętkę zabezpieczającą na przedramieniu. 6. Załóż nasadkę koła zębatego na wrzeciono u dołu samozamykacza.

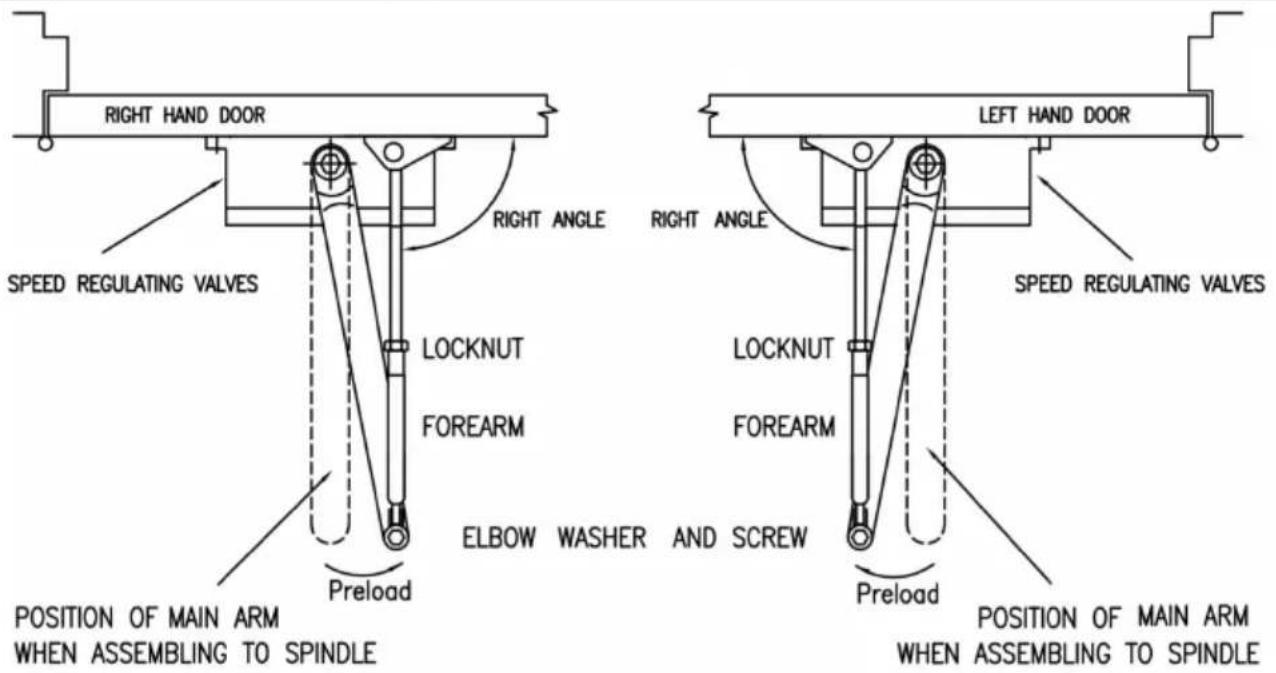

6. Standardowa pozycja montażowa ramion i ustawienie indeksu.

Kontrola prędkości zamykania.

Uwaga:

Dostosuj czas

prędkości zamykania

do od 4 do 6 sekund

od 90° użytkowania

bramy przez osoby

niepełnosprawne.

Mogą to robić osoby

starsze lub małe

dzieci wymagają

dłuższego czasu

zamknięcia.

5. Inna instalacja: instalacja po prawej stronie

ILUSTRACJA DRZWI LEWORĘCZNYCH

Instrukcje instalacji

1. Wybierz stopień drzwi. Skorzystaj z wymiarów pokazanych na powyższej tabeli i ilustracji, aby zaznaczyć położenie śrub mocujących na drzwiach i ościeżnicy, przygotuj otwory.
2. Zamontuj ramię główne w celu zamknięcia.
3. Przymocuj bliżej ramy, kierując zawory regulujące prędkość w stronę zawiasu.
4. Przymocuj stopę przedramienia do ramy.
5. Wyreguluj długość przedramienia tak, aby było ustawione pod prostym kątem do ramy, gdy jest połączone z ramieniem głównym, a następnie użyj podkładki i śruby dostarczonej w celu zabezpieczenia połączenia obrotowego. Dokręć nakrętkę zabezpieczającą na przedramieniu. 6. Załóż nasadkę koła zębatego na wrzeciono u dołu samozamykacza.

6. Inna instalacja: instalacja równoległa po stronie pchanej

ILUSTRACJA DRZWI PRAWYCH

Instrukcje instalacji

Wybierz stopień drzwi. Użyj wymiarów pokazanych na powyższym wykresie i ilustracji, aby oznaczyć położenie śrub mocujących na drzwiach i ościeżnicy oraz przygotować otwory.

Zamontuj ramię główne, aby zamknąć.

Przymocuj bliżej ramy z zawiasu, z zaworami regulacyjnymi ustawionymi na dużą prędkość.

Przymocuj stopę przedramienia do drzwi.

Dostosuj długość przedramienia do odpowiedniej pozycji, ustawiając przedramię pod kątem prostym do ramy po podłączeniu do głównego ramienia w łokciu. Użyj dostarczonej podkładki i śruby, aby zabezpieczyć połączenie obrotowe. Dokręć nakrętkę na przedramieniu.

Zatrzaśnij osłonę zębnika na wrzecionie u dołu bliżej.
