D300S - Cierrapuertas Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cierrapuertas
Marca	Vevor
Modelo	D300S
Material del cuerpo	Aluminio
Color	Plateado o Negro
Carga máxima de la puerta	150 lb (68 kg)
Dimensiones aproximadas (L x An x Al)	250 x 60 x 90 mm
Peso aproximado	1,5 kg
Ajuste de velocidad de cierre	Sí, mediante válvula de regulación
Ajuste de velocidad de bloqueo	Sí, mediante válvula de regulación
Ángulo de apertura máximo	180° (estándar 90°-120°)
Montaje	Lado de tracción (estándar), lado de empuje, paralelo
Mano de la puerta	Izquierda o derecha (reversible)
Fijaciones incluidas	Tornillos para madera y metal
Tapa del piñón incluida	Sí
Uso previsto	Puertas interiores y exteriores ligeras a medianas
Mantenimiento	Inspeccionar regularmente el desgaste y las piezas sueltas
Limpieza	Paño suave y seco, no usar productos abrasivos
Seguridad	Montaje por dos personas, usar guantes y gafas
Piezas de repuesto	Disponibles bajo pedido (brazo, tornillos, válvulas)
Garantía	Garantía electrónica a través de www.vevor.com/support

Preguntas frecuentes - D300S Vevor

¿Cómo determinar la mano de mi puerta para el montaje?

Colóquese del lado de empuje (el lado donde la puerta se abre hacia usted). Si las bisagras están a la izquierda, es una puerta izquierda (left hand). Si están a la derecha, es una puerta derecha (right hand). Consulte las ilustraciones en el manual.

¿Cómo ajustar la velocidad de cierre de la puerta?

Use la válvula de regulación de velocidad (speed regulating valve) ubicada en el cuerpo del cierrapuertas. Gírela en sentido horario para reducir la velocidad, antihorario para acelerar. No la desenrosque completamente para evitar fugas.

¿Qué herramientas son necesarias para la instalación?

Se requiere un destornillador de estrella. Para un ajuste preciso, puede usar un destornillador plano. Se recomienda trabajar en equipo de dos.

¿Se puede montar el cierrapuertas en una puerta metálica?

Sí, el D300S viene con tornillos especiales para puertas metálicas (M5x15). Use los tornillos correspondientes a su tipo de puerta.

¿Cuál es la carga máxima de puerta soportada?

El cierrapuertas está diseñado para puertas de hasta 150 lb (aproximadamente 68 kg). No exceda este límite.

¿Cómo instalar el cierrapuertas en configuración de lado de empuje?

Fije el cuerpo del cierrapuertas al marco (lado de la bisagra) y el brazo a la puerta. Ajuste la longitud del antebrazo para que forme un ángulo recto con el marco. Consulte las instrucciones para puerta izquierda o derecha.

¿Qué hacer si la puerta se cierra demasiado lento o demasiado rápido?

Ajuste las válvulas de velocidad: gire la válvula de cierre (closing speed) para ajustar la velocidad general. Para el bloqueo final, use la válvula de bloqueo (latch speed). Pruebe después de cada ajuste.

¿El cierrapuertas hace ruido?

Un ligero ruido de funcionamiento es normal. Si aparece un ruido excesivo, verifique que todos los tornillos estén apretados y que el brazo no esté torcido. La falta de aceite también puede ser la causa (consulte al servicio técnico).

¿Cómo mantener el cierrapuertas?

Inspeccione regularmente el estado de los tornillos y el brazo. Limpie con un paño suave y seco. No lubrique las válvulas de ajuste.

¿Dónde puedo obtener piezas de repuesto o asistencia?

Visite www.vevor.com/support para asistencia técnica y garantía. Las piezas de repuesto (brazo, tornillos, tapa) se pueden solicitar a través del servicio al cliente.

MANUAL DE USUARIO D300S Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

CIERRA PUERTAS

MODELO: D300S

1. No permita que los niños se suban a la unidad.
2. Mantenga alejados a los niños y las mascotas durante el montaje. PRECAUCIONES DE MONTAJE
3. Ensamble el producto estrictamente de acuerdo con las instrucciones. El montaje incorrecto podría ser peligroso.
4. Utilice gafas de seguridad y guantes de trabajo correctamente durante el montaje.
5. No intente montar el producto cuando se sienta cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
7. Separe y cuente todas las piezas y herrajes.
8. Prepare la siguiente herramienta: Destornillador Philips.
9. Si utiliza herramientas eléctricas, tenga cuidado de reducir la velocidad y detenerse cuando sea necesario.
10. Para el montaje se necesitan dos personas.
11. Siga únicamente los usos previstos.
12. Úselo únicamente en superficies estables.
13. Inspeccione periódicamente para detectar signos de desgaste, daños o piezas sueltas.

GUARDE ESTAS INSTRUCCIONES

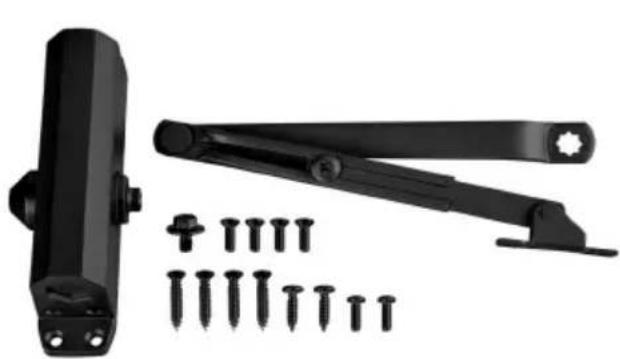

LISTA DE PIEZAS

Al desembalar este producto, verifique que las piezas que se enumeran a continuación estén incluidas e inspeccione cuidadosamente por cualquier daño que pueda haber ocurrido

durante el tránsito. Si falta alguna pieza o está dañada, no ensamble ni utilice el producto.

NO	IMAGEN	NOMBRE DE LA PARTE	CANTIDAD
A		Cuerpo del cierrapuertas	1
B		Brazo HO	1
C		Perno del balancín M6×10	1
D		Tornillo Puertas Madera ST5.5×30	4
mi		Tornillo Puertas Madera ST5.5×20	2
F		Puertas Metálicas M5×15	2
GRA MO		Puertas Metálicas Tornillo M5×15	4
h		Tapa de piñón	1

PARÁMETROS DEL PRODUCTO

Modelo	D300S
Material	Aluminio
Color	Plateado o negro
Carga máxima de puerta a utilizar	150 libras

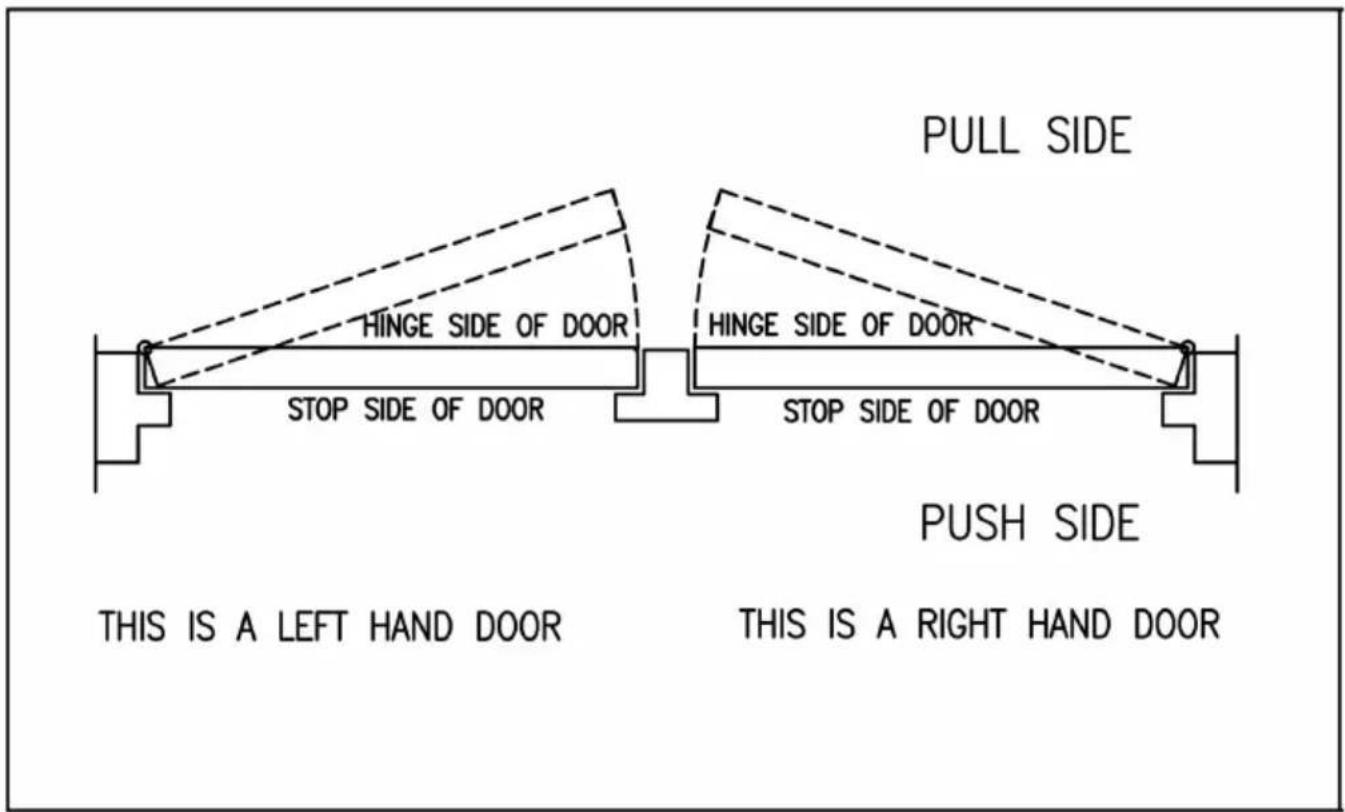

1. Gráfico para determinar la mano de la puerta.

1. Procedimientos finales de ajuste y regulación.

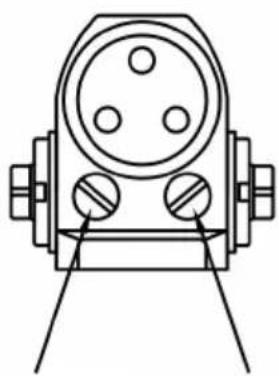

REGULACIÓN DE LA VELOCIDAD DE LA PUERTA Y DE LA VELOCIDAD DE CIERRE

GIRE LA VÁLVULA DE REGULACIÓN DE VELOCIDAD EN EL SENTIDO DE LAS AGUJAS DEL RELOJ PARA REDUCIR LA VELOCIDAD, O EN EL SENTIDO CONTRARIO PARA AUMENTAR LA VELOCIDAD DEL MOVIMIENTO DE LA PUERTA.

3. Instalación estándar: instalación del lado derecho.

PUERTA DERECHA ILUSTRADA

Instrucciones de instalación

1. 1. Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en el cuadro y la ilustración de arriba para marcar la posición de los tornillos de fijación en la puerta y los orificios de preparación en el marco. 2. Ensamble el brazo principal al cierrapuertas. 3. Coloque el cierrapuertas a la puerta con las válvulas de regulación de velocidad hacia la bisagra. 4. Fije el pie del antebrazo al marco.
2. 5. Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal; use la arandela y el tornillo proporcionados para asegurar la conexión del pivote. Apriete la contratuerca en el antebrazo. 6. Coloque la tapa del piñón sobre el eje en la parte inferior del cierrapuertas.

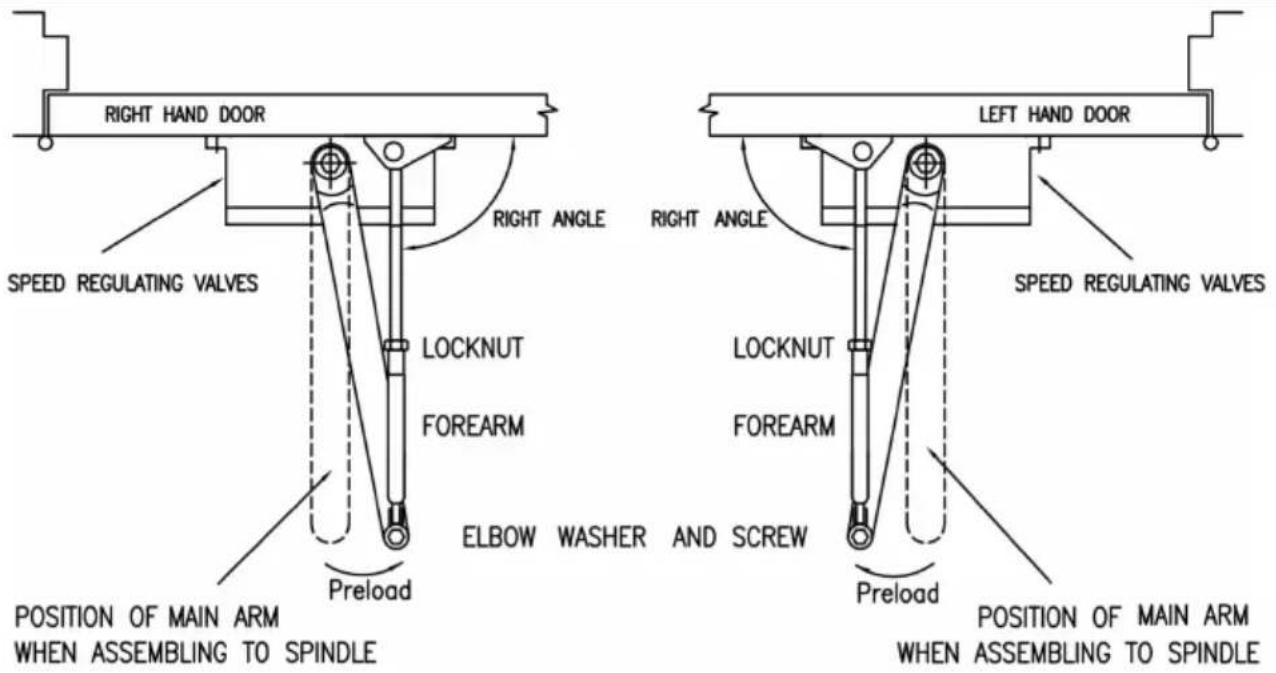

4. Posición de instalación estándar de los brazos y ajuste índice.

CONTROL DE VELOCIDAD DE CIERRE

Atención:

Ajustar el tiempo de velocidad de cierre para entre 4 a 6 segundos desde 90 grados de apertura de la puerta para personas discapacitadas. Las personas mayores o los niños pequeños pueden requerir un tiempo de cierre más prolongado.

5. Otra instalación: instalación del lado derecho del empuje

PUERTA IZQUIERDA ILUSTRADA

Instrucciones de instalación

1. Seleccione el grado de la puerta. Utilice las dimensiones que muestran en el cuadro y la ilustración de arriba para marcar la ubicación de los tornillos de fijación en la puerta y los orificios de preparación en el marco. 2. Ensamble el brazo principal al cierrapuertas.
2. Coloque el cierre al marco con las válvulas reguladoras de velocidad hacia la bisagra. 4. Fije el pie del antebrazo al marco.
3. Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal. Use la arandela y el tornillo proporcionados para asegurar la conexión del pivote. Apriete la contratuerca en el antebrazo. 6. Coloque la tapa del piñón sobre el eje en la parte inferior del

cierrapuertas.

6. Otra instalación: instalación paralela del lado de empuje

PUERTA DERECHA ILUSTRADA

Instrucciones de instalación:

Seleccione el grado de puerta. Las dimensiones de uso se muestran en el cuadro y la ilustración de arriba para marcar la ubicación de los tornillos de fijación en la puerta y el marco. Prepare los agujeros.

Ensamble el brazo principal al cierrapuertas.

Adjunte el cierrapuertas al marco con las válvulas reguladoras de velocidad en la bisagra.

Coloque el pie del antebrazo en la puerta.

Ajuste la longitud del antebrazo a la posición en ángulo con el marco cuando se conecta al brazo principal en el codo. Use la arandela y el tornillo proporcionados para asegurar la conexión. Apriete la tuerca de bloqueo en el antebrazo.

Coloque la tapa del piñón sobre el eje en la parte inferior.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

DIRECCIÓN: Baoshanqu Shuangchenglu 803, largo 11, hao 1602A-1609shi

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA CALLE ASTWOOD

Nueva Gales del Sur 2122 Australia

Importado a Estados Unidos: Sanven Tecnología Limitado. Suite 250, 9166 Anaheim

Técnico Certificado de soporte y garantía electrónica
