Tipo di prodotto	Chiudiporta
Marca	Vevor
Modello	D300S
Materiale del corpo	Alluminio
Colore	Argento o Nero
Carico massimo della porta	150 lb (68 kg)
Dimensioni approssimative (L x P x A)	250 x 60 x 90 mm
Peso approssimativo	1,5 kg
Regolazione della velocità di chiusura	Sì, tramite valvola di regolazione
Regolazione della velocità di blocco	Sì, tramite valvola di regolazione
Angolo di apertura massimo	180° (standard 90°-120°)
Montaggio	Lato tiro (standard), lato spinta, parallelo
Mano della porta	Sinistra o destra (reversibile)
Viti incluse	Viti per legno e metallo
Coperchio del pignone incluso	Sì
Utilizzo previsto	Porte interne ed esterne leggere e medie
Manutenzione	Ispezionare regolarmente l'usura e le parti allentate
Pulizia	Panno morbido e asciutto, nessun prodotto abrasivo
Sicurezza	Montaggio a due persone, indossare guanti e occhiali
Parti di ricambio	Disponibili su richiesta (braccio, viti, valvole)
Garanzia	Garanzia elettronica tramite www.vevor.com/support

Domande frequenti - D300S Vevor

Come determinare la mano della mia porta per il montaggio?

Mettiti dal lato di spinta (lato in cui la porta si apre verso di te). Se i cardini sono a sinistra, è una porta sinistra (left hand). Se sono a destra, è una porta destra (right hand). Fai riferimento alle illustrazioni nel manuale.

Come regolare la velocità di chiusura della porta?

Utilizzare la valvola di regolazione della velocità situata sul corpo del chiudiporta. Giralo in senso orario per rallentare, antiorario per accelerare. Non svitarlo completamente per evitare perdite.

Quali strumenti sono necessari per l'installazione?

È necessario un cacciavite a croce. Per una regolazione precisa, puoi usare un cacciavite a lama piatta. Si consiglia di lavorare in due.

Il chiudiporta può essere montato su una porta metallica?

Sì, il D300S viene fornito con viti speciali per porte metalliche (M5x15). Utilizzare le viti corrispondenti al tipo di porta.

Qual è il carico massimo supportato dalla porta?

Il chiudiporta è progettato per porte fino a 150 lb (circa 68 kg). Non superare questo limite.

Come installare il chiudiporta in configurazione lato spinta?

Fissare il corpo del chiudiporta sul telaio (lato cerniera) e il braccio sulla porta. Regolare la lunghezza dell'avambraccio in modo che formi un angolo retto con il telaio. Vedere le istruzioni per porta sinistra o destra.

Cosa fare se la porta si chiude troppo lentamente o troppo velocemente?

Regolare le valvole di velocità: ruotare la valvola di chiusura per regolare la velocità generale. Per la chiusura finale, utilizzare la valvola di blocco. Testare dopo ogni regolazione.

Il chiudiporta fa rumore?

Un leggero rumore di funzionamento è normale. Se appare un rumore eccessivo, verificare che tutte le viti siano serrate e che il braccio non sia piegato. Anche una mancanza di olio può esserne la causa (contattare il servizio clienti).

Come manutenere il chiudiporta?

Ispezionare regolarmente lo stato delle viti e del braccio. Pulire con un panno morbido e asciutto. Non lubrificare le valvole di regolazione.

Dove posso ottenere parti di ricambio o assistenza?

Visita www.vevor.com/support per assistenza tecnica e garanzia. Le parti di ricambio (braccio, viti, coperchio) possono essere richieste tramite il servizio clienti.

MANUALE UTENTE D300S Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

CHIUDIPORTA

MODELLO: D300S

1. Non permettere ai bambini di salire sull'unità.
2. Tenere lontani i bambini e gli animali domestici durante il montaggio. PRECAUZIONI DI MONTAGGIO
3. Si prega di assemblare il prodotto attenendosi rigorosamente alle istruzioni. Un montaggio errato potrebbe essere pericoloso.
4. Indossare correttamente occhiali protettivi e guanti da lavoro durante il montaggio.
5. Non tentare di montare il prodotto quando ci si sente stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di carico e altri parametri del prodotto vengono applicati al prodotto correttamente e completamente assemblato.
7. Separare e contare tutte le parti e l'hardware.
8. Preparare il seguente strumento: cacciavite a croce.
9. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
10. Per il montaggio sono necessarie due persone.
11. Seguire solo gli usi previsti.
12. Utilizzare solo su superfici stabili.
13. Ispezionare regolarmente eventuali segni di usura, danni o parti allentate.

CONSERVARE QUESTE ISTRUZIONI

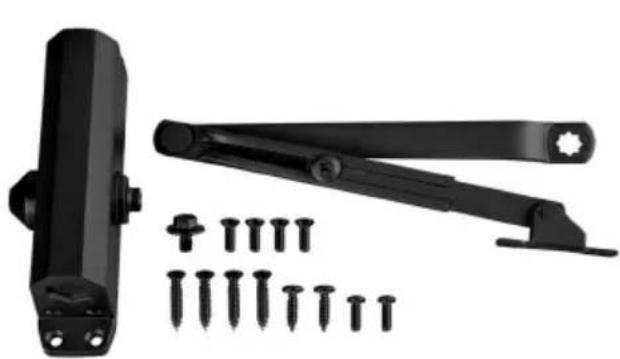

ELENCO DELLE PARTI

Quando si disimballa il prodotto, verificare che le parti elencate di seguito siano incluse e ispezionare attentamente eventuali danni che potrebbero essersi verificati

durante il transito. Se presente parte mancante o danneggiata, non tentare di montare o utilizzare il prodotto.

NO	IMMAGINE	NOME DELLA PARTE	QUANTI TÀ
UN		Corpo chiudiporta	1
B		Braccio HO	1
C		Bullone del bilanciere M6×1	1
D		per Porte in Legno ST5.5×	4
E		per Porte in Legno ST5.5×	2
F	[TY2S]	per porte in metallo M5×1	2
G		Porte in metallo Vite M5×	4
H		Tappo pignone	1

PARAMETRI DEL PRODOTTO

Modello	D300S
Materiale	Alluminio
Colore	Argentato o Nero
Carico massimo della porta utilizzare	150 libbre

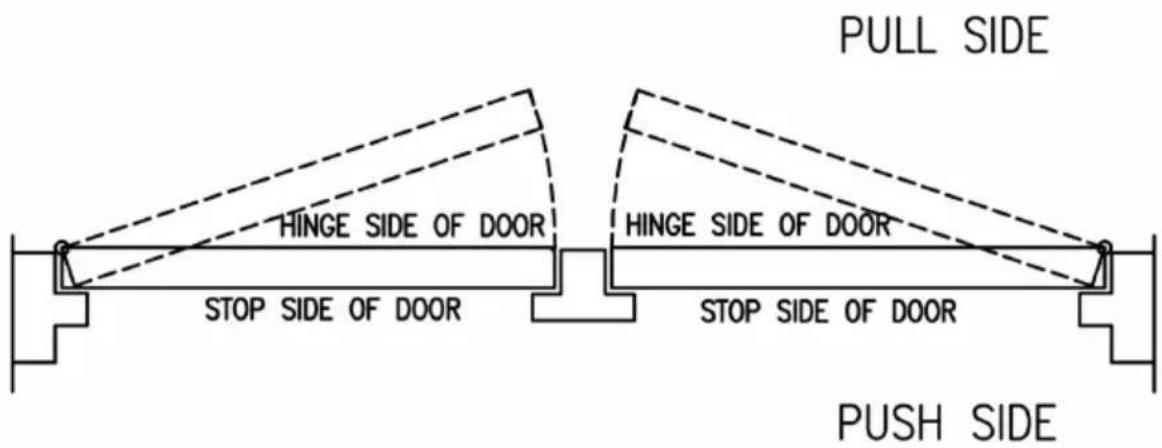

1. Grafico per determinare la mano della porta.

QUESTA È UNA PORTA CON MANIGLIA SINISTRA

QUESTA È UNA PORTA CON MANIGLIA DESTRA

2. Procedure di adeguamento e regolazione finale.

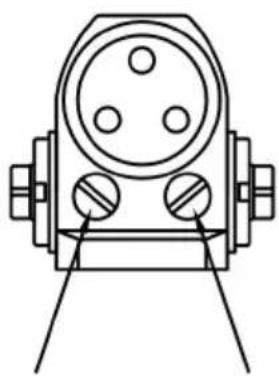

REGOLAZIONE DELLA VELOCITÀ DELLA PORTA E DELLA VELOCITÀ DI CHIUSURA

GIRARE LA VALVOLA DI REGOLAZIONE DELLA VELOCITÀ IN SENSO ORARIO PER RALLENTARE - O IN SENSO ANTIORARIO PER ACCELERARE IL MOVIMENTO DELLA PORTA

3. Installazione standard: installazione sul lato destro.

PORTA CON MANIGLIA DESTRA ILLUSTRATA

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate in tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Attaccare più vicino alla porta con le valvole di regolazione della velocità verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad angolo retto rispetto al telaio quando collegato al braccio principale, utilizzare la rondella e la vite fornite per fissare il collegamento. Stringere il dado di bloccaggio sull'avambraccio. 6. Scattare il cappuccio del pignone sul perno nella parte inferiore del chiudiporta.

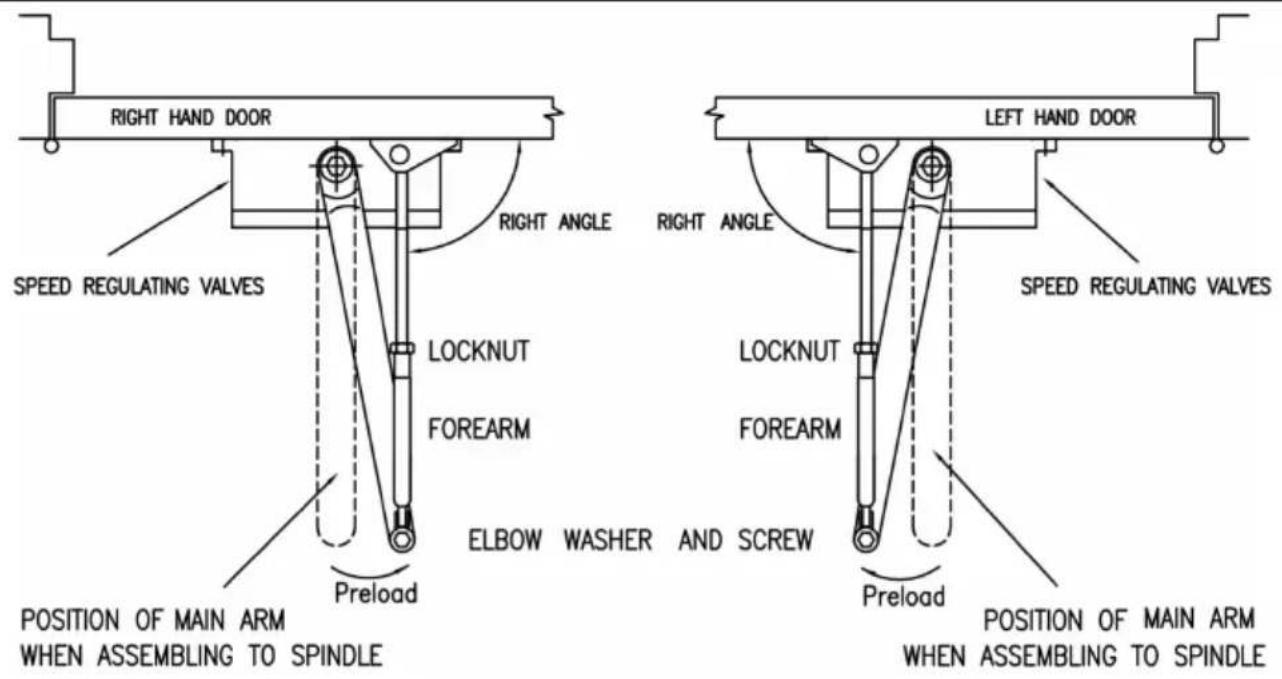

4. Posizione di installazione standard dei bracci e impostazione dell'indice

CONTROLLO DELLA VELOCITÀ DI CHIUSURA

Attenzione: _

Un tempo di velocità di chiusura regolato tra le 4 e le 6 secondi da 90° per l'utilizzo della porta da parte di portatori di handicap. Gli anziani o i bambini piccoli possono richiedere tempi di chiusura più lunghi.

5. Altra installazione: installazione sul lato destro

PORTA SINISTRA ILLUSTRATA

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate in tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Attaccare più vicino al telaio con le valvole di regolazione della velocità verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad angolo retto rispetto al telaio quando collegato al braccio principale, utilizzare la rondella e la vite fornite per fissare il collegamento. Stringere il dado di bloccaggio sull'avambraccio. 6. Scattare il cappuccio del pignone sul perno nella parte inferiore del chiudiporta.

6. Altra installazione: installazione parallela sul lato spinto

IMMAGINE ILLUSTRATIVA PER PORTA CON MANIGLIA A DESTRA

Istruzioni per l'installazione

Seleziona il grado della porta. Utilizzare le dimensioni mostrate nel grafico e nell'illustrazione sopra per contrassegnare la posizione di fissaggio su anta e telaio, predisporre i fori.

Montare il braccio principale per avvicinarlo.

Attaccalo più vicino al telaio con le valvole di regolazione della velocità della cerniera.

Attaccare il piede dell'avambraccio alla porta.

Regolare la lunghezza dell'avambraccio in posizione, avambraccio ad angolo retto rispetto al telaio quando collegato al braccio principale, utilizzare la rondella e la vite fornite per fissarlo al perno di collegamento. Stringere il dado di bloccaggio sull'avambraccio.

Far scattare il cappuccio del pignone sul perno in basso.
