Type de produit	Ferme-porte
Marque	Vevor
Modèle	D4015
Matériau	Aluminium
Couleur	Argenté ou noir
Charge maximale de la porte	265 lb (120 kg)
Largeur de porte maximale	Jusqu'à 1524 mm (60 pouces) pour portes extérieures
Dimensions (approximatives)	Corps : environ 230 mm de long ; bras : réglable
Utilisation	Portes intérieures et extérieures
Sens d'ouverture	Porte main gauche ou main droite
Réglages	Vitesse de fermeture et verrouillage réglables via valves
Temps de fermeture recommandé	4 à 6 secondes à partir de 90°
Installation	Fixation par vis (bois ou métal selon le type de porte)
Types de montage	Montage régulier, montage supérieur (top jamb), montage bras parallèle
Outils requis	Tournevis cruciforme, clé hexagonale (fournie)
Pièces fournies	Corps, bras, boulons, vis, clé hexagonale, capuchon de pignon, couvercle plastique
Entretien	Inspecter régulièrement usure, dommages, pièces desserrées
Sécurité	Ne pas laisser les enfants grimper ; porter lunettes et gants lors du montage
Garantie	Certificat de garantie électronique via www.vevor.com/support
Fabricant	Shanghai Muxin Muye Youxiangongsi, Shanghai, Chine
Importateur (Australie)	SIHAO PTY LTD, Nouvelle-Galles du Sud
Importateur (États-Unis)	Sanven Technologie Ltd., Rancho Cucamonga, CA
Représentant (UK)	Pooledas Group Ltd

FOIRE AUX QUESTIONS - D4015 Vevor

Comment installer le ferme-porte Vevor D4015 ?

Suivez les instructions selon le type de montage : régulier, supérieur ou parallèle. Reportez-vous aux schémas de la notice pour déterminer la main de la porte et les dimensions de perçage. Utilisez les vis appropriées (bois ou métal) selon votre porte.

Comment régler la vitesse de fermeture du ferme-porte ?

Utilisez les valves de régulation de vitesse situées sur le corps du ferme-porte. Tournez la valve BC (backcheck) pour ajuster la vitesse générale et la valve latching pour la vitesse de verrouillage. Réglez le temps de fermeture à 4-6 secondes à partir de 90°.

Quelle est la charge maximale de porte pour le modèle D4015 ?

Le modèle D4015 supporte une charge maximale de porte de 265 livres (120 kg).

Comment déterminer la main de la porte (gauche ou droite) ?

Placez-vous du côté des charnières. Si la porte s'ouvre en tirant vers vous, la main est celle de votre main dominante : main droite si les charnières sont à droite, main gauche si elles sont à gauche. La notice inclut un schéma pour clarifier.

Puis-je installer le ferme-porte sur une porte métallique ?

Oui, utilisez les vis autotaraudeuses ST6.3×38 ou les vis 1/4-20×1/25 fournies pour les portes métalliques. Veillez à pré-percer des trous pilotes.

Que faire si une pièce est manquante ou endommagée ?

N'essayez pas d'assembler le produit. Contactez le support Vevor via www.vevor.com/support pour obtenir une pièce de remplacement.

Comment entretenir le ferme-porte ?

Inspectez régulièrement les signes d'usure, de dommages ou de pièces desserrées. Nettoyez le corps avec un chiffon doux. Ne lubrifiez pas les valves, car cela pourrait provoquer des fuites.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme et éventuellement d'une perceuse. Une clé hexagonale est fournie dans le kit.

Comment ajuster la force de fermeture pour une porte lourde ?

Le ferme-porte D4015 dispose d'un réglage de force (nombre de tours de valve). Pour les portes extérieures ou lourdes, tournez la valve dans le sens horaire pour augmenter la force. Référez-vous au tableau de la notice pour les réglages recommandés.

Le ferme-porte est-il adapté pour une utilisation par des personnes handicapées ou âgées ?

Oui, réglez le temps de fermeture plus long (supérieur à 6 secondes) pour faciliter le passage. Respectez les consignes de sécurité : éloignez les enfants et les animaux pendant l'installation.

MODE D'EMPLOI D4015 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

FERME-PORTE

MODÈLE : D4015 / D4016

1. Ne laissez pas les enfants grimper sur l'appareil.
2. Éloignez les enfants et les animaux domestiques pendant l'assembla PRÉCAUTIONS DE MONTAGE
3. Veuillez assembler le produit en stricte conformité avec les instructi Un assemblage incorrect pourrait être dangereux.
4. Veuillez porter correctement des lunettes de sécurité et des gants travail pendant l'assemblage.
5. N'essayez pas d'assembler le produit lorsque vous vous sentez fati ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. La capacité de charge et les autres paramètres du produit sont appliqués uniquement au produit correctement et complètement assembl
7. Séparez et comptez toutes les pièces et le matériel.
8. Préparez l'outil suivant : Tournevis cruciforme.
9. Si vous utilisez des outils électriques, veillez à ralentir et à vous si nécessaire.
10. Deux personnes sont nécessaires pour le montage.
11. Suivez uniquement les utilisations prévues.
12. Utiliser uniquement sur des surfaces stables.
13. Inspectez régulièrement les signes d'usure, de dommages ou d pièces desserrées.

CONSERVEZ CES INSTRUCTIONS

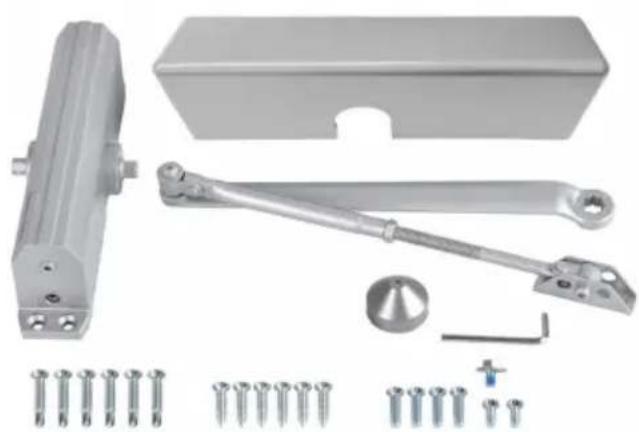

PART LIST

Lors du déballage de ce produit, vérifiez que les pièces répertoriées ci-dessous sont incluses et inspectez soigneusement tout dommage qui aurait pu survenir

pendant le transit. Si seulement Une pièce est manquante ou endommagée, n'essayez pas d'assembler ou d'utiliser le produit.

NON	IMAGE	NOM DE LA PIÈCE	QTÉ
UN		Corps de ferme-porte	1
B		Bras HO	1
C		Boulon de culbuteur M6×10	1
D		pour portes en bois ST6.3×30	6
E		Clé hexagonale	1
F		Vis autotaraudeuse ST6.3×38	6
g		pour portes métalliques 1/4-20×1	2
H		Portes métalliques Vis 1/4-20×25	4
je		Chapeau de pignon	1
J.		Couverture plastique	1

PRODUCT PAREMETERS

Modèle	D4015	D4016
Matériel	Aluminium	Aluminium
Couleur	Argenté ou Noir	Argenté ou Noir
Charge maximale de la porte à utiliser	265 livres	330 livres

INSTALLATION AND OPERATION INSTRUCTIONS

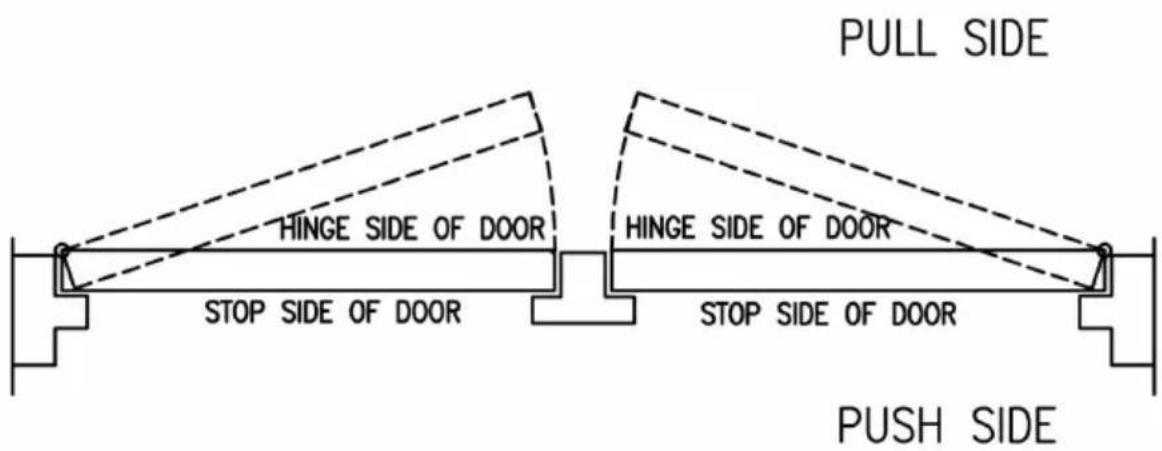

1. Graphique pour déterminer la main de la porte.

THIS IS A LEFT HAND DOOR

THIS IS A RIGHT HAND DOOR

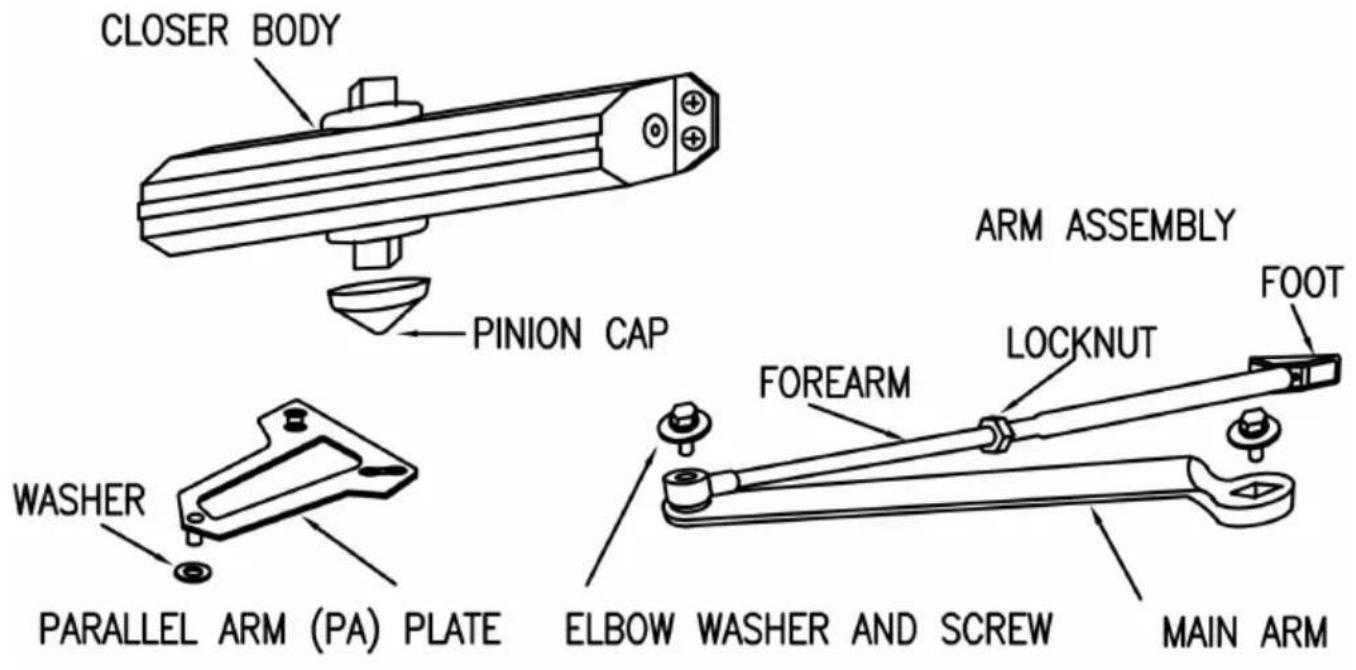

2.Composants.

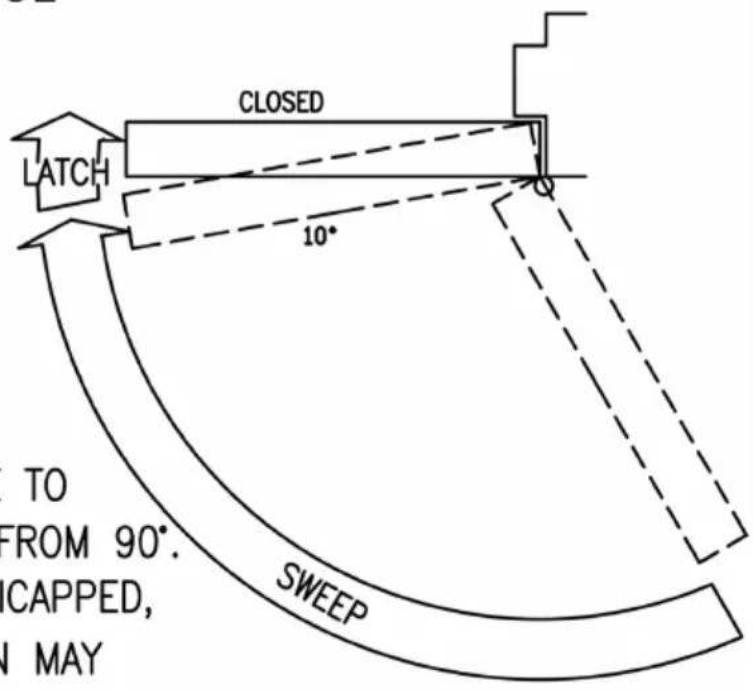

3. Fonction de contrôle .

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT

ATTENTION:

ADJUST CLOSING SPEED TIME TO BETWEEN 4 TO 6 SECONDS FROM 90°. USE OF THE DOOR BY HANDICAPPED, ELDERLY OR SMALL CHILDREN MAY REQUIRE LONGER CLOSING TIME.

4. Procédures d'ajustement final et de régulation.

REGULATING DOOR SPEED AND LATCHING SPEED

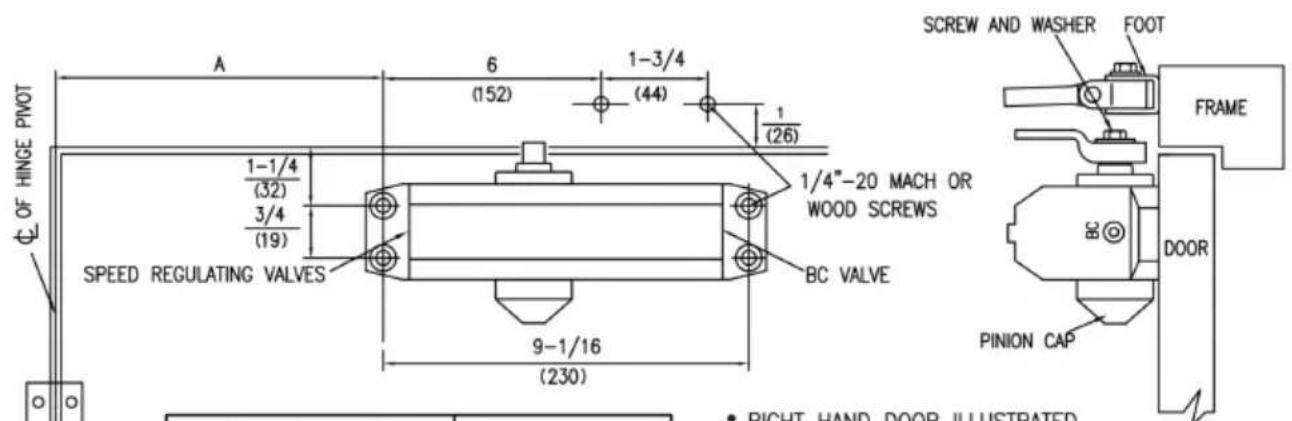

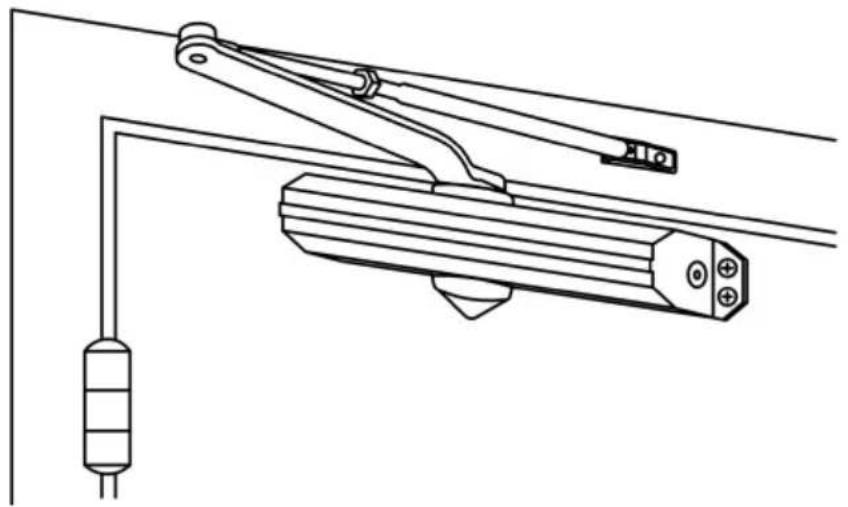

5. Installation du bras régulier.

DIMENSIONS "A"		OPENING
inches	mm
7	178	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

instructions d'installation

1. Sélectionnez le degré de porte. Utilisez les dimensions indiqu dans le tableau et l'illustration ci-dessus pour marquer l'emplacer des vis de fixation sur la porte et les trous de préparation du
2. Assemblez le bras principal pour le fermer.
3. Fixez le ferme-porte à la porte avec les vannes de régulatio vitesse vers la charnière.
4. Fixez le pied de l'avant-bras au cadre.
5. Ajustez la longueur de l'avant-bras pour positionner l'avant-bra angle droit par rapport au cadre lorsqu'il est connecté au bras au niveau du coude, utilisez la rondelle et la vis fournies pour la connexion du pivot. Serrez le contre-écrou sur l'avant-bras.
6. Enclenchez le capuchon du pignon sur la broche au bas du ferme-porte.
7. Ajustez plus près.

Le tableau convient au ferme-porte à réglage électrique.

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

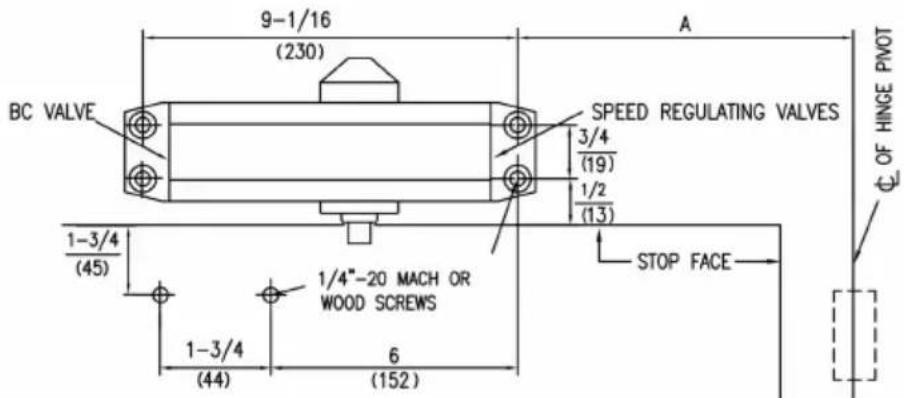

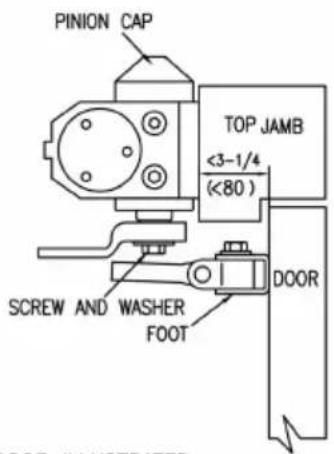

6. Installation supérieure du JAMB

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

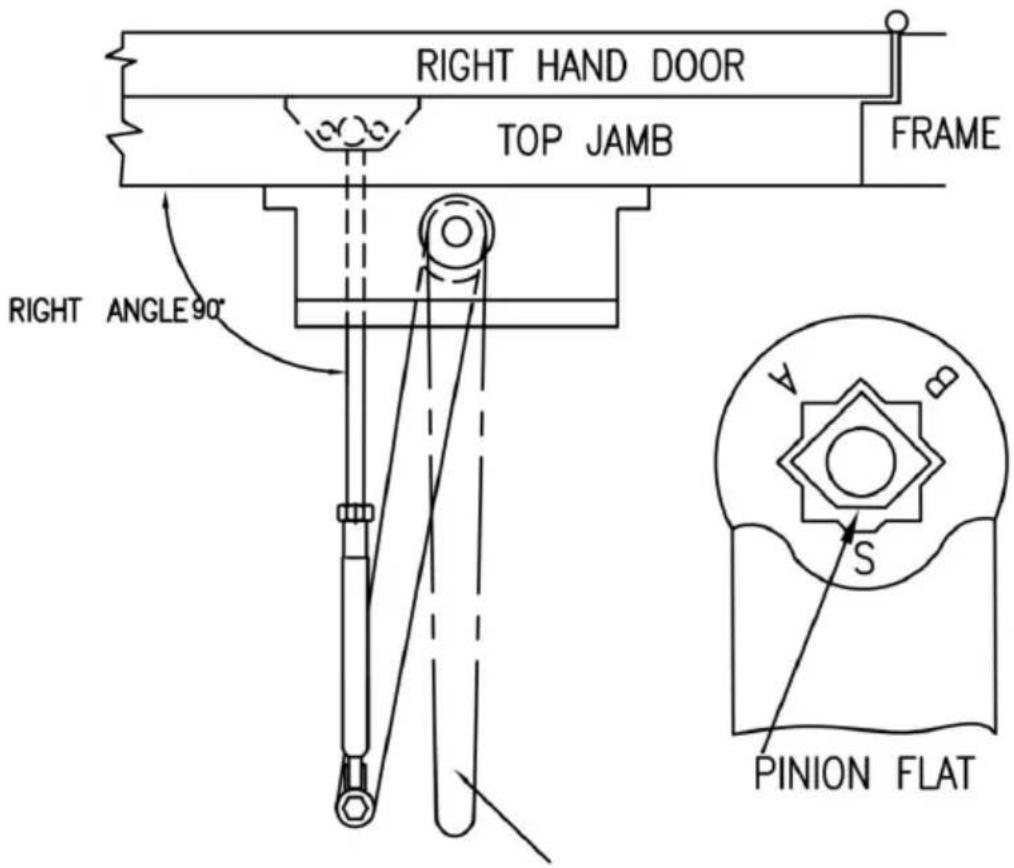

Position des bras et réglages des index

POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

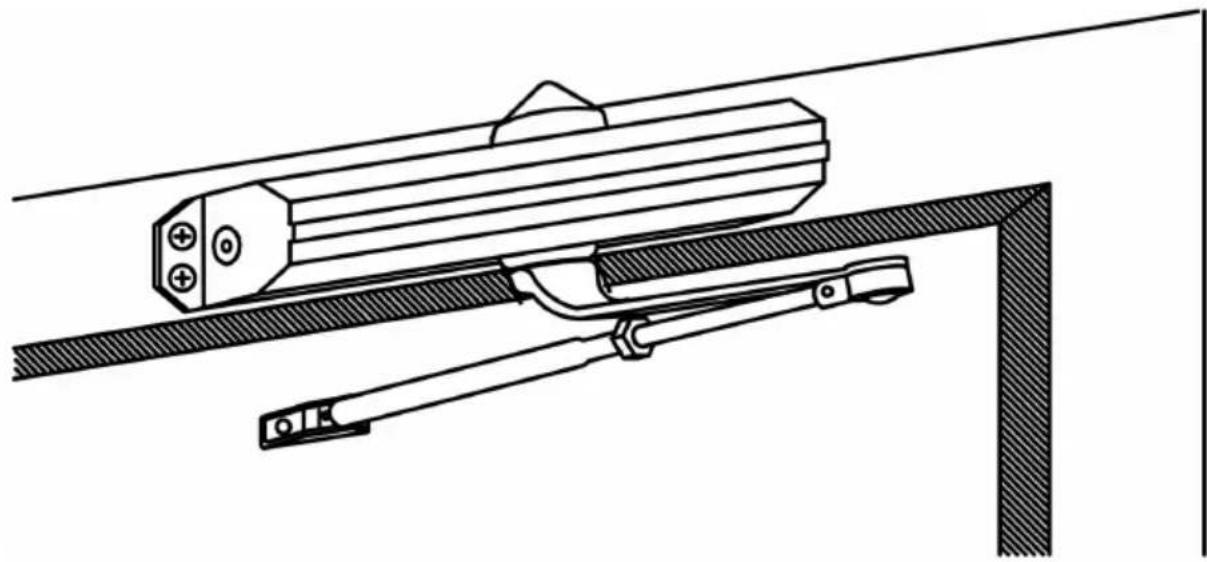

Instructions d'installation

1. Sélectionnez le degré de porte. Utiliser les cotes indiqué dans le et l'illustration ci-dessus pour marquer l'emplacement des vis de fixatio sur la porte et le cadre, préparez des trous .

2. Assemblez le bras principal au ferme-porte .

3. Fixez-vous plus près du cadre avec rapidité vannes de régulation charnière .

4. Fixez le pied de l'avant-bras à la porte .

5. Ajustez la longueur de l'avant-bras à la position avant-bras à angle par rapport au cadre lorsqu'il est connecté au bras principal au niveau coude utilisez la rondelle et la vis fournies pour fixer liaison pivot. Se verrou écrou sur l'avant-bras .

6. Enclenchez le capuchon du pignon sur la broche en bas de plus

7. Ajustez plus près .

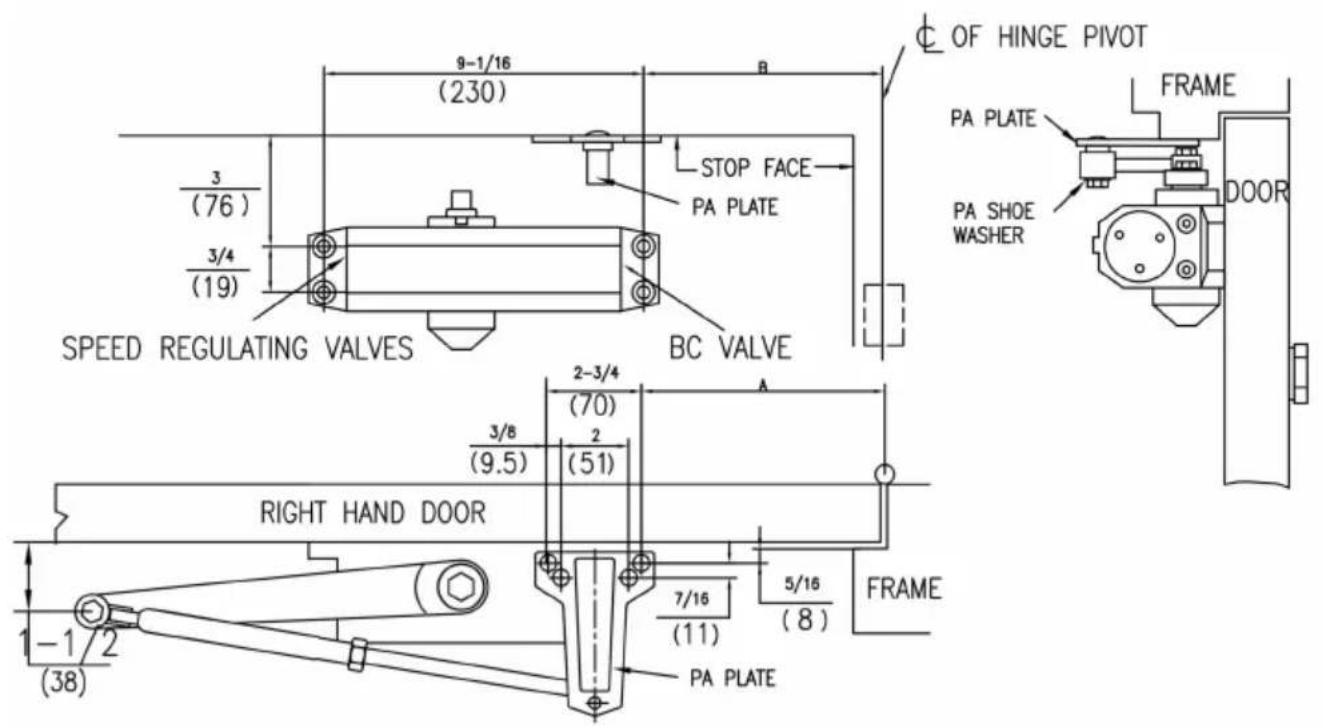

8. Installation de bras parallèles

Instructions d'installation

1. Sélectionnez le degré de porte. Utilisez les dimensions indiquées d'le tableau et l'illustration ci-dessus pour marquer l'emplacement des vis fixation sur la porte et les trous de préparation du cadre.

2. Fixez plus près de la porte avec les vannes de régulation de vite la charnière.

3. Fixez la plaque pa au cadre supérieur comme indiqué

4. Retirez le pied de l'avant-bras et jetez-le.

5. Installez le bras sur l'arbre du pignon. Faites pivoter le pignon de vers le bord de la charnière de la porte pour aligner la lettre du br. principal « B » (porte de droite) ou « A » (porte de gauche) avec plat. Fixez avec la vis du bras.

6. Fixez l'avant-bras à la plaque pa à l'aide de la vis retirée du pie l'étape 4 et de la rondelle pour chaussures pa incluse dans le paque vis.

7. Ajustez la longueur de l'avant-bras pour placer le coude du bras a environ 1-1/2" (38 mm) de la porte lorsqu'il est connecté au bras pri

Utilisez la rondelle et la vis fournies pour sécuriser la connexion du Serrez le contre-écrou.

1. Enclenchez le capuchon du pignon sur la broche en bas
2. Ajustez plus près.
