GEBRUIKSAANWIJZING D4015 Vevor

1. Laat kinderen niet op het apparaat klimmen.
2. Houd kinderen en huisdieren tijdens de montage uit de buurt.
3. Monteer het product strikt volgens de instructies. Een onjuiste mont kan gevaarlijk zijn.
4. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
5. Probeer het product niet in elkaar te zetten als u zich moe voelt invloed bent van alcohol, drugs of medicijnen.
6. Draagvermogen en andere productparameters gelden alleen voor het correct en volledig gemonteerde product.
7. Scheid en tel alle onderdelen en hardware.
8. Houd het volgende gereedschap gereed: kruiskopschroevendraaier.
9. Als u elektrisch gereedschap gebruikt, zorg er dan voor dat u lang gaat rijden en stopt wanneer dat nodig is.
10. Voor de montage zijn twee personen nodig.
11. Volg uitsluitend het beoogde gebruik.
12. Alleen gebruiken op stabiele oppervlakken.
13. Inspecteer regelmatig op tekenen van slijtage, schade of losse onderdelen.

MONTAGEVOORZORGSMAATREGELEN

BEWAAR DEZE INSTRUCTIE S

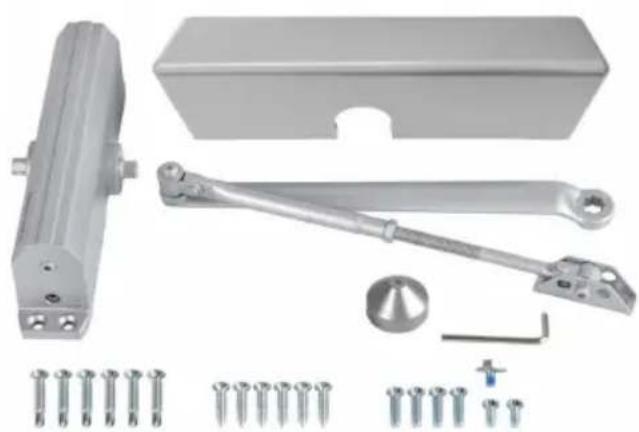

PART LIST

Controleer bij het uitpakken van dit product of de onderstaande onder aanwezig zijn en inspecteer zorgvuldig op eventuele schade tijdens het transport. Indien aanwezig onderdeel ontbreekt of beschadig is, probeer het product niet te monteren of te gebruiken.

Model	D4015	D4016
Materiaal	Aluminium	Aluminium
Kleur	Zilverachtig of zwart	Zilverachtig of zwart
belasting deur te gebruiken	265 pond	330 pond

INSTALLATION AND OPERATION INSTRUCTIONS

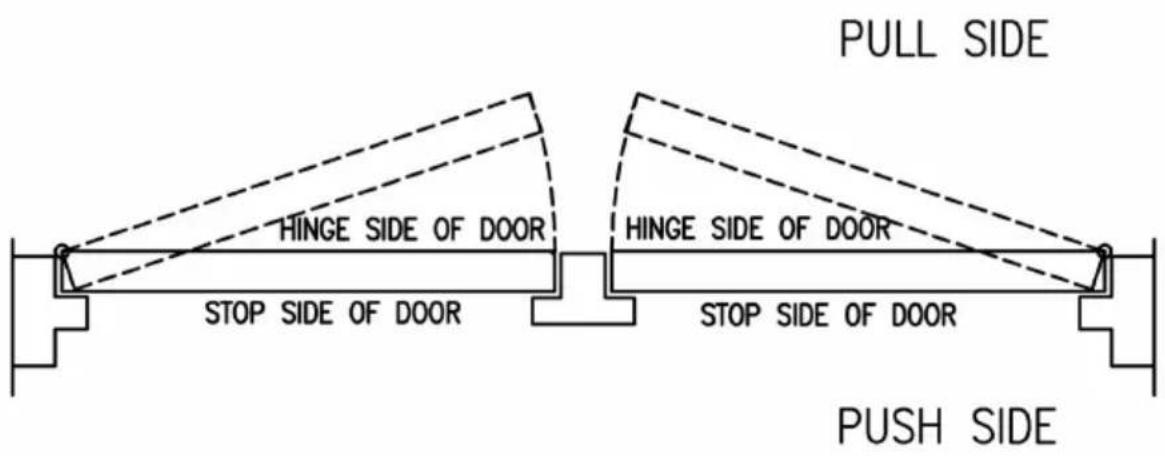

1. Grafiek om de hand van de deur te bepalen.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE

THIS IS A LEFT HAND DOOR

THIS IS A RIGHT HAND DOOR

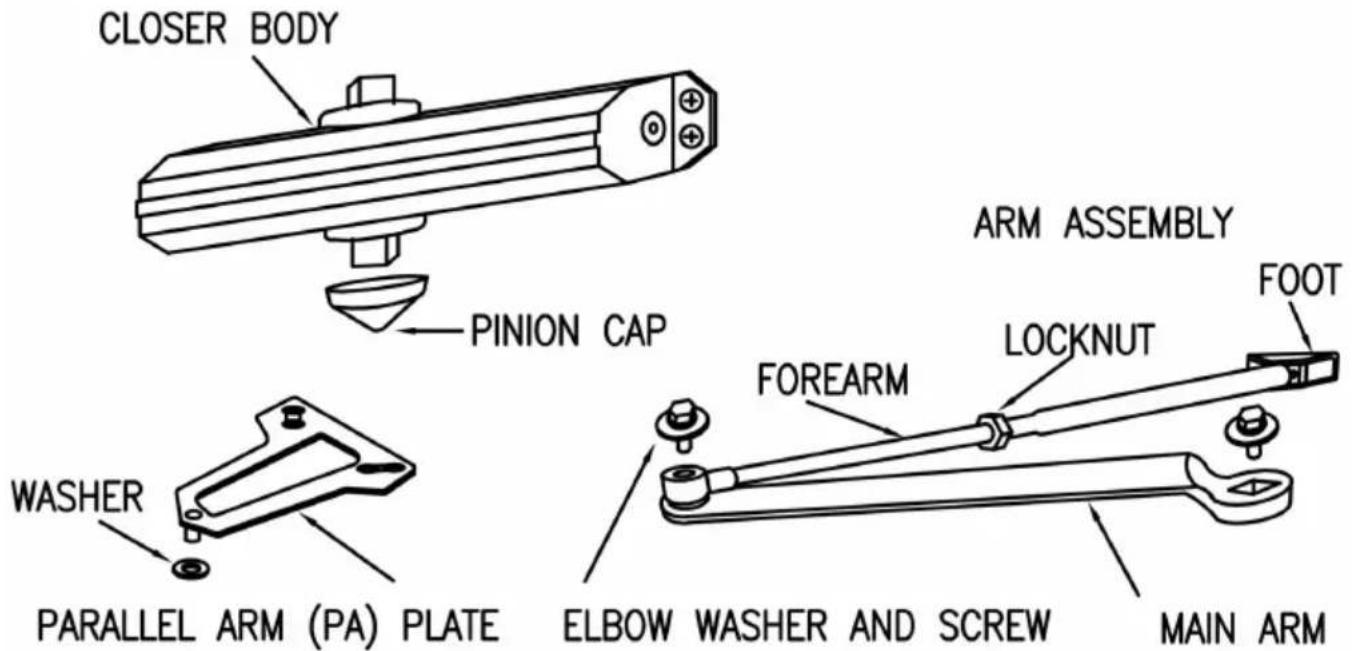

2. Componenten.

CLOSER BODY PINION CAP ARM ASSEMBLY FOOT WASHER PARALLEL ARM (PA) PLATE FOREARM LOCKNUT ELBOW WASHER AND SCREW MAIN ARM

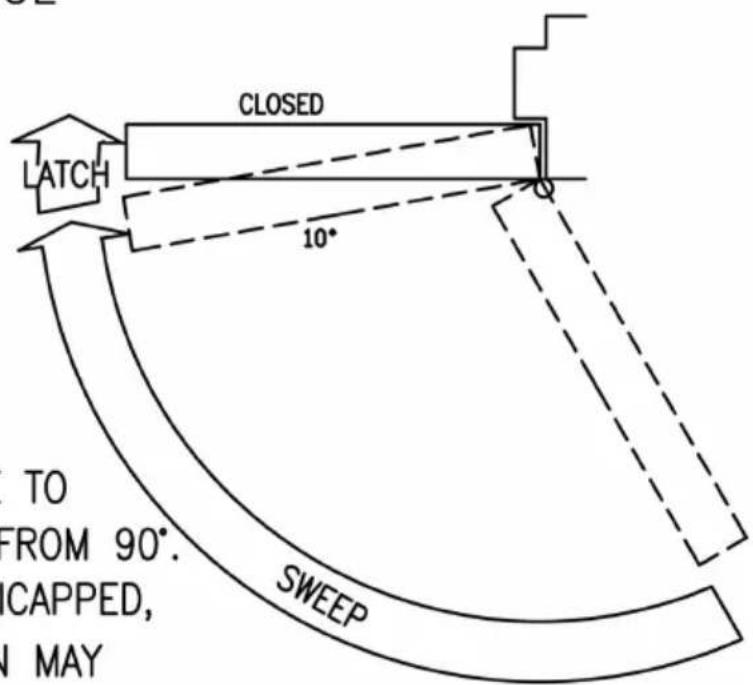

3. Controlefunctie .

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT

ATTENTION:

ADJUST CLOSING SPEED TIME TO BETWEEN 4 TO 6 SECONDS FROM 90°. USE OF THE DOOR BY HANDICAPPED, ELDERLY OR SMALL CHILDREN MAY REQUIRE LONGER CLOSING TIME.

4. Finale aanpassings- en regelprocedures.

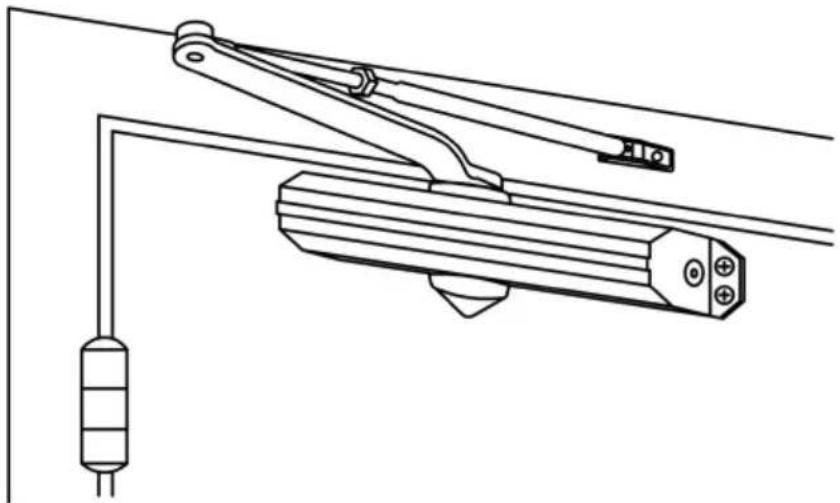

REGULATING DOOR SPEED AND LATCHING SPEED

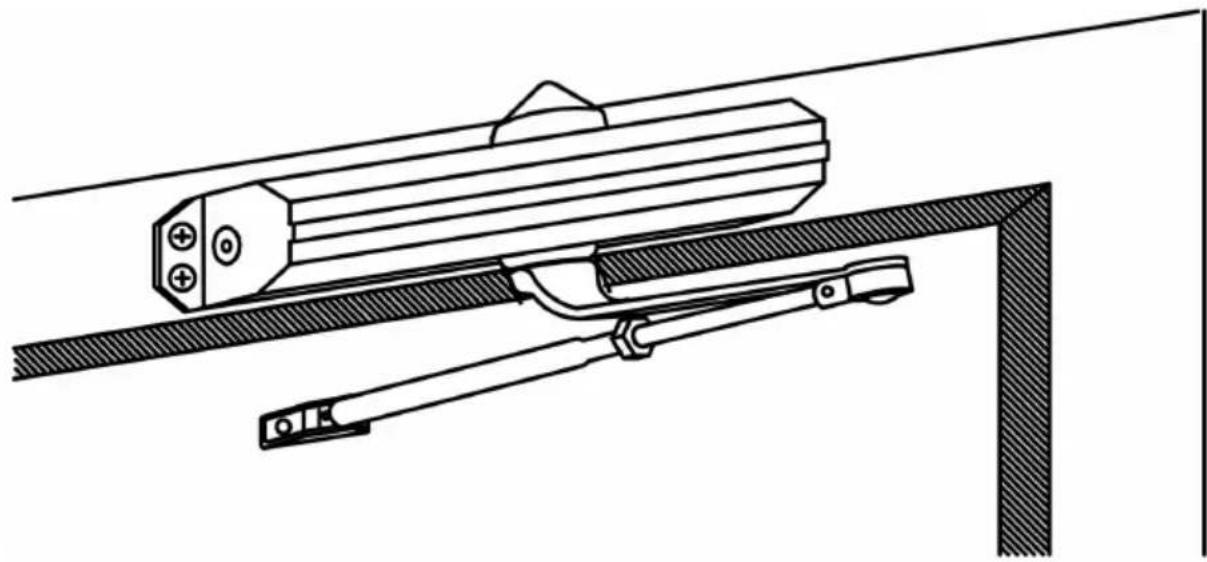

Installatie instructies

1. Selecteer de mate van de deur. Gebruik de afmetingen wee in de tabel en afbeelding hierboven om de locatie van de bevestigingsschroeven op de deur en het frame te markeren en gaten voor te bereiden.

2. Monteer de hoofdarm dichterbij.

3. Bevestig dichter bij de deur met de snelheidsregelkleppen rio scharnier.

4. Bevestig de voet van de onderarm aan het frame.

5. Pas de lengte van de onderarm aan om de onderarm in e hoek ten opzichte van het frame te plaatsen wanneer deze is aangesloten op de hoofdarm bij de elleboog. Gebruik de meege sluitring en schroef om de draaiverbinding vast te zetten. Draai borgmoer op de onderarm vast.

6. Klik de rondselkap over de as aan de onderkant van de sl

7. Pas dichterbij aan.

De grafiek is geschikt voor deurdrangers met elektrische aanpassing.

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

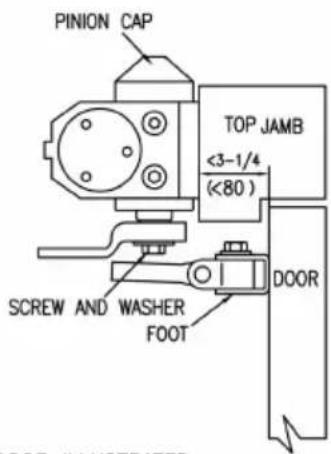

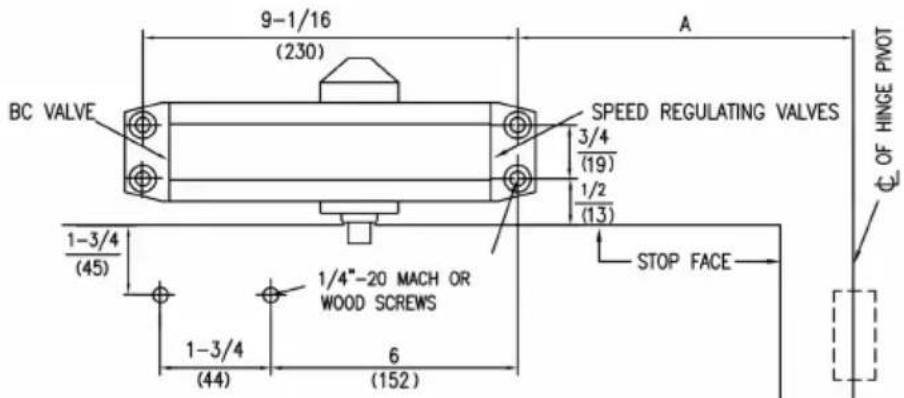

6.Top JAMB-installatie

9-1/16 (230) BC VALVE SPEED REGULATING VALVES 3/4 (19) 1/2 (13) 1-3/4 (45) 1/4"-20 MACH OR WOOD SCREWS 1-3/4 (44) 6 (152) STOP FACE A Φ OF HINGE PIVOT

PINION CAP TOP JAMB <3-1/4 (<80) SCREW AND WASHER FOOT DOOR

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

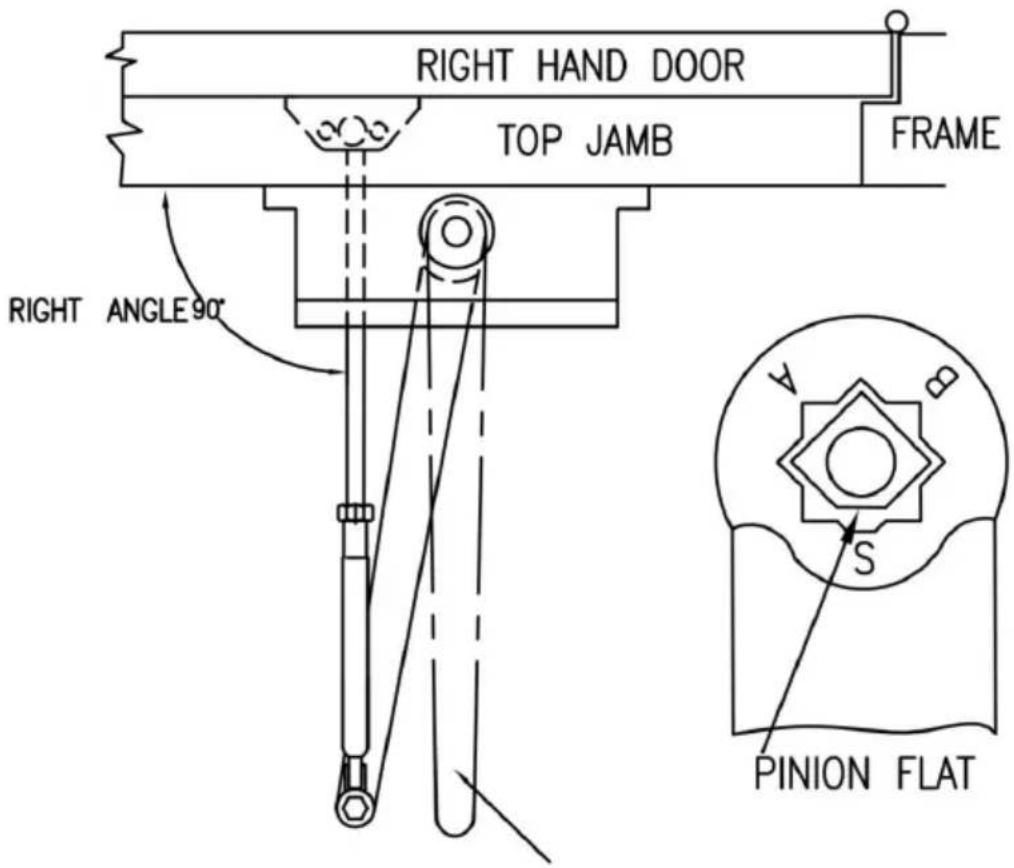

Positie van armen en indexinstellingen

RIGHT HAND DOOR TOP JAMB FRAME RIGHT ANGLE 90° PINION FLAT

POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

Installatie instructies

1. Selecteer het deurniveau. Gebruik afmetingen weergegeven in het diagram en de afbeelding hierboven om de locatie van de bevestigingsschroeven te markeren Maak gaten in de deur en het koz

2. Monteer de hoofdarm op de sluiter .

3. Bevestig met snelheid dichter bij het frame regelkleppen richting scharnier .

4. Bevestig de voet van de onderarm aan de deur .

5. Pas de lengte van de onderarm aan de positie aan onderarm in rechte hoek ten opzichte van het frame indien verbonden met de hoo bij de elleboog gebruik de meegeleverde sluitring en schroef om hem te zetten draaibare verbinding. Draai het slot vast moer op onderarm

6. Klik de rondselkap onderaan over de as van dichterbij .

7. Pas dichterbij aan .

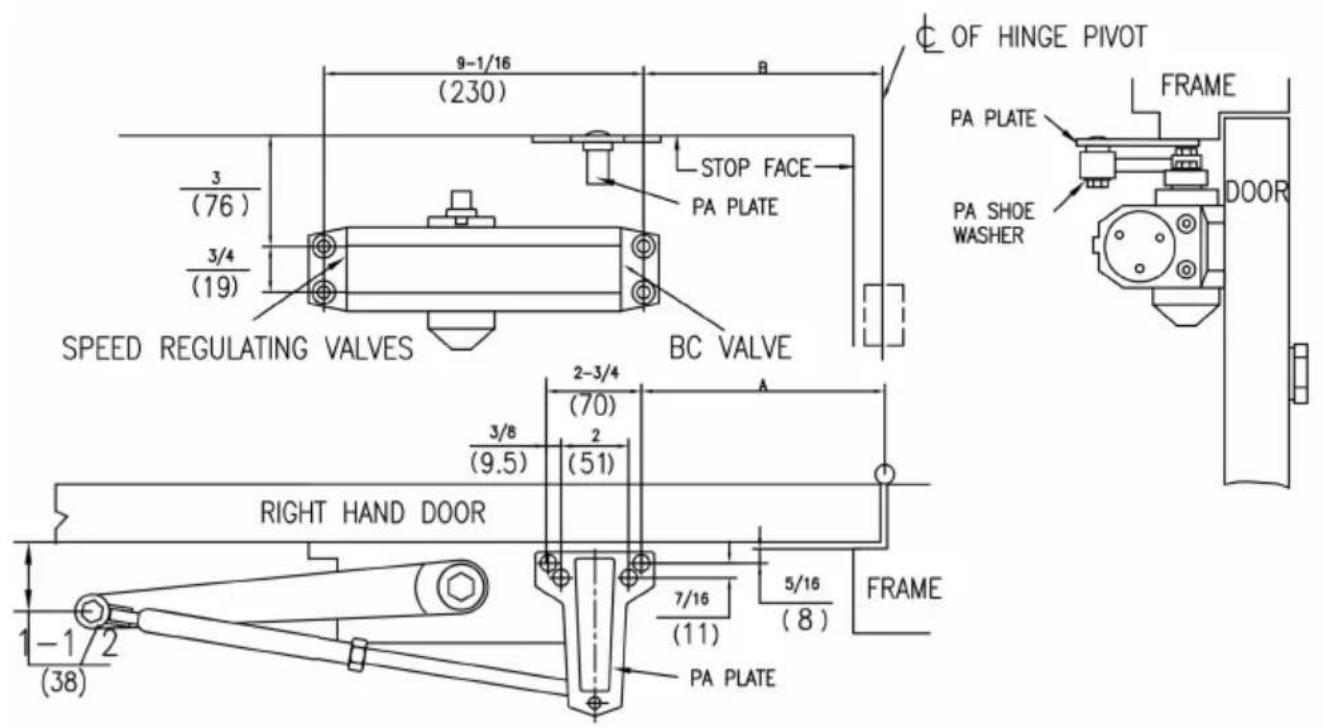

13. Installatie met parallelle armen

Installatie instructies

1. Selecteer de mate van de deur. Gebruik de afmetingen weergegeve de tabel en afbeelding hierboven om de locatie van de bevestigingsschroeven op de deur en het frame te markeren, bereid g voor.

2. Bevestig dichter bij de deur met snelheidsregelkleppen terug naar scharnier.

3. Bevestig de pa-plaat aan het bovenframe zoals afgebeeld

4. Verwijder de voet van de onderarm en gooi hem weg.

5. Installeer de arm op de rondselas. Draai het rondsel 45° in de río van de scharnierrand van de deur om de hoofdarmletter "B" (rechterde of "A" (linkerdeur) uit te lijnen met het platte rondsel. Bevestig met armschroef.

6. Bevestig de onderarm aan de pa-plaat met behulp van de in stap de voet verwijderde schroef en de pa-schoenring uit het schroevenpak

7. Pas de lengte van de onderarm aan zodat de armelleboog ongeve mm (1-1/2") van de deur komt wanneer deze is aangesloten op de

hoofdarm. Gebruik de meegeleverde sluitring en schroef om de draaiverbinding vast te zetten. Draai de borgmoer vast.

1. Klik de rondselkap onderaan over de as
2. Pas dichterbij aan.
