Producttype	Deurdranger
Merk	Vevor
Model	D404
Materiaal	Aluminium
Kleur	Zilver of Zwart
Maximale deurgewicht	85 kg (187 lb)
Compatibele deurtypes	Hout, metaal
Installatiemethoden	Standaard, duw, parallel
Instellingen	Sluitsnelheid en vergrendelsnelheid (regelkleppen)
Inbegrepen onderdelen	Deurdrangerlichaam, hoofdarm, voorarm, schroeven, deksel voor tandwiel, borgmoer
Geschatte afmetingen	200 × 60 × 70 mm (schatting)
Geschat netto gewicht	1,5 kg
Veiligheid	Laat kinderen niet klimmen; gebruik op stabiele oppervlakken; regelmatige inspectie
Onderhoud	Reinigen met een droge doek; controleer op slijtage en losse onderdelen
Garantie	Technische ondersteuning en elektronisch garantiecertificaat via www.vevor.com/support

Veelgestelde vragen - D404 Vevor

Hoe installeer ik de Vevor D404 deurdranger?

Volg de instructies in de handleiding: bepaal eerst de deurhand, kies dan de installatiemethode (standaard, duw of parallel). Markeer de posities, bevestig het deurdrangerlichaam, monteer de hoofdarm, stel de lengte van de voorarm in en klik het deksel erop. Gebruik een kruiskopschroevendraaier.

Wat is het maximale ondersteunde deurgewicht?

De deurdranger D404 ondersteunt een maximaal deurgewicht van 85 kg (187 lb). Overschrijd deze limiet niet om een veilige werking te garanderen.

Hoe stel ik de sluit- en vergrendelsnelheid in?

Draai aan de snelheidsregelkleppen op het deurdrangerlichaam: rechtsom draaien om te vertragen, linksom om te versnellen. Draai de kleppen niet volledig los om lekkage te voorkomen.

Kan ik deze deurdranger op een houten deur installeren?

Ja, de D404 is compatibel met houten en metalen deuren. Gebruik de meegeleverde schroeven voor houten deuren (ST6,3×30 en ST5,5×20) en volg de boorinstructies.

Welke gereedschappen zijn nodig voor installatie?

Een kruiskopschroevendraaier is vereist. Als u een elektrisch gereedschap gebruikt, verlaag dan de snelheid en wees voorzichtig. Het wordt aanbevolen om met twee personen te monteren.

Hoe bepaal ik de openingsrichting van de deur?

Ga aan de duwzijde (push side) van de deur staan. Als de scharnieren links zitten, is het een linkshandige deur; rechts is een rechtshandige deur. Het schema in de handleiding helpt u te identificeren.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Probeer het product niet in elkaar te zetten. Neem contact op met de Vevor-ondersteuning via www.vevor.com/support voor een vervangend onderdeel.

Kan de deurdranger aan beide zijden (trekken/duwen) worden geïnstalleerd?

Ja, installatie is mogelijk in standaardconfiguratie (scharnierzijde), duwzijde (push side) of parallel. Volg de bijbehorende schema's in de handleiding.

Hoe onderhoud ik de deurdranger D404?

Inspecteer regelmatig op tekenen van slijtage, schade of losse onderdelen. Reinig met een droge doek. Smeer de regelkleppen niet.

Waar vind ik technische ondersteuning en garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op www.vevor.com/support. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING D404 Vevor

1. Laat kinderen niet op het apparaat klimmen.
2. Houd kinderen en huisdieren tijdens de montage uit de buurt.
3. Monteer het product strikt volgens de instructies. Een onjuiste mont kan gevaarlijk zijn.
4. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
5. Probeer het product niet in elkaar te zetten als u zich moe voelt invloed bent van alcohol, drugs of medicijnen.
6. Draagvermogen en andere productparameters gelden alleen voor het correct en volledig gemonteerde product.
7. Scheid en tel alle onderdelen en hardware.
8. Houd het volgende gereedschap gereed: kruiskopschroevendraaier.
9. Als u elektrisch gereedschap gebruikt, zorg er dan voor dat u lang gaat rijden en stopt wanneer dat nodig is.
10. Voor de montage zijn twee personen nodig.
11. Volg uitsluitend het beoogde gebruik.
12. Alleen gebruiken op stabiele oppervlakken.
13. Inspecteer regelmatig op tekenen van slijtage, schade of losse onderdelen.

MONTAGEVOORZORGSMAATREGELEN

BEWAAR DEZE INSTRUCTIE S

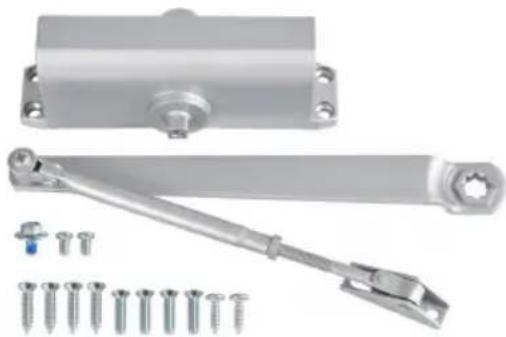

PART LIST

Controleer bij het uitpakken van dit product of de onderstaande onder aanwezig zijn en inspecteer zorgvuldig op eventuele schade tijdens het transport. Indien aanwezig onderdeel ontbreekt of beschadig is, probeer het product niet te monteren of te gebruiken.

Model	D404
Materiaal	Aluminium
Kleur	Zilverachtig of zwart
belasting deur te gebruiken	187 pond

INSTALLATION AND OPERATION INSTRUCTIONS

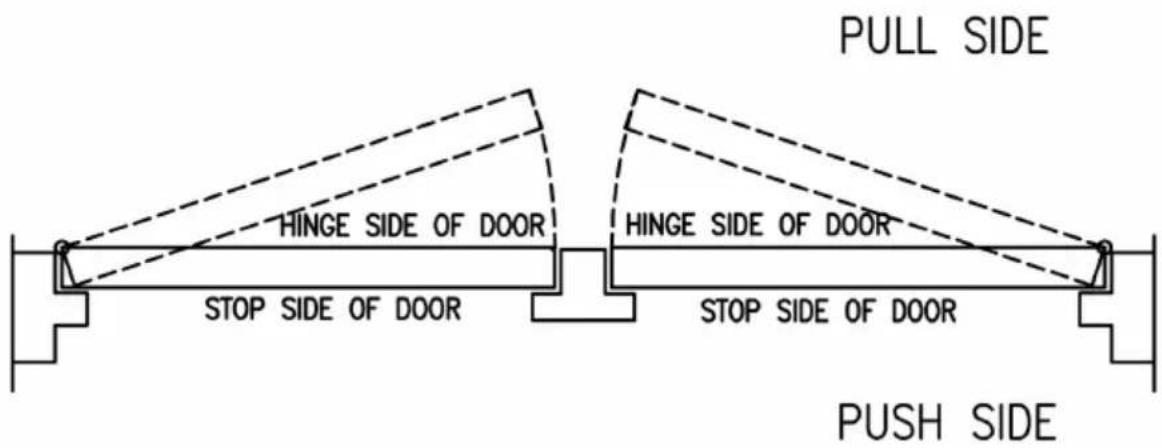

1. Grafiek om de hand van de deur te bepalen.

THIS IS A LEFT HAND DOOR

THIS IS A RIGHT HAND DOOR

1. Laatste aanpassings- en reguleringsprocedures.

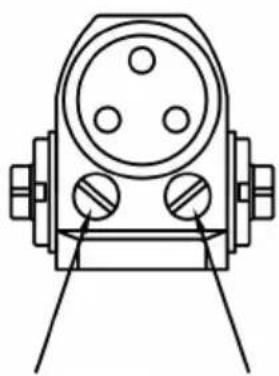

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

1. Standaard installatie: installatie aan de rechterzijde.

Installatie instructies

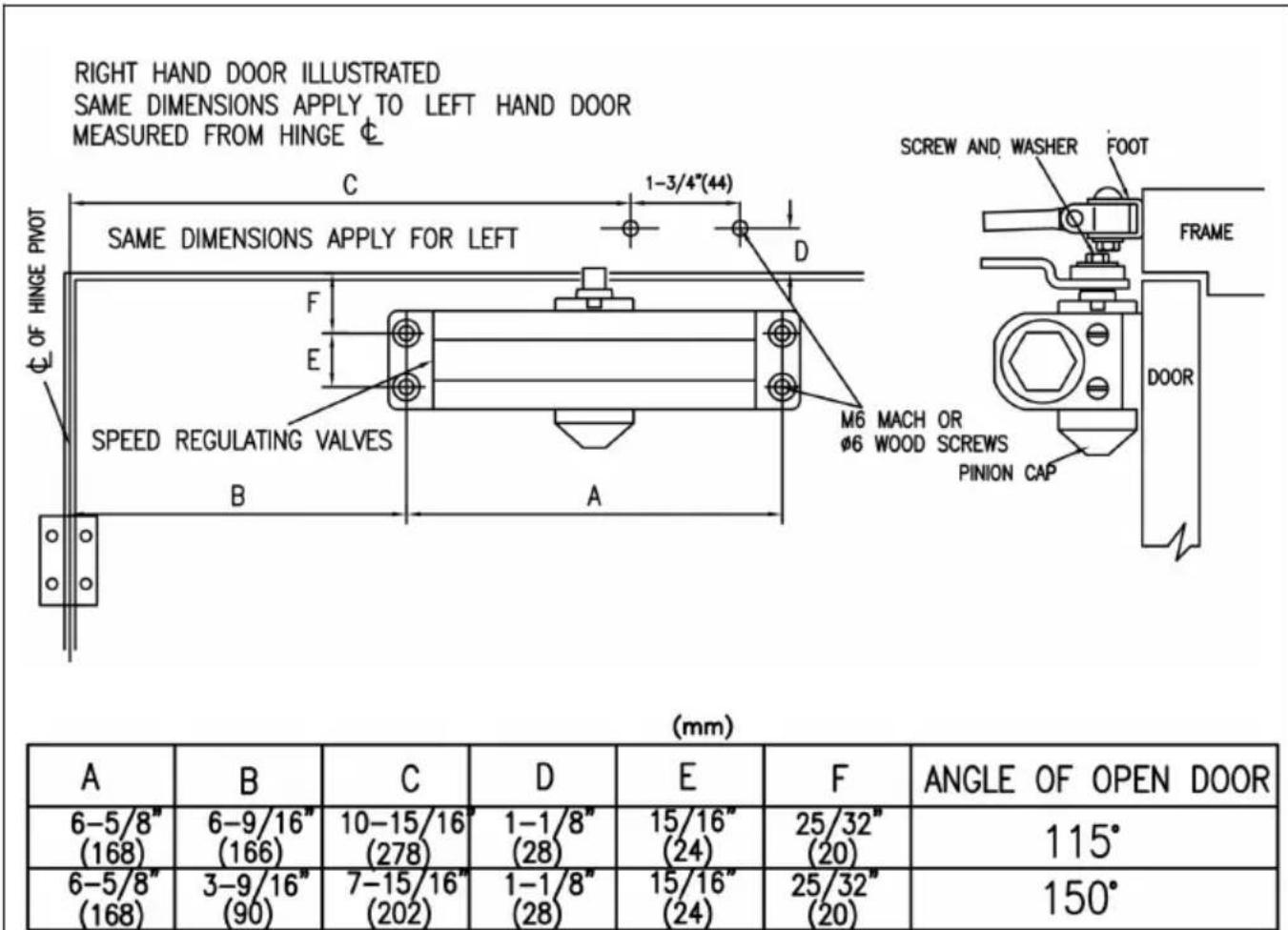

1. Selecteer de mate van de deur. Gebruik de afmetingen weer in de tabel en afbeelding hierboven om de locatie van de bevestigingsschroeven op de deur en het frame te markeren en voor te bereiden.
2. Monteer de hoofdarm dichterbij.
3. Bevestig het dichter bij de deur met de snelheidsregelklepper het scharnier.
4. Bevestig de voet van de onderarm aan het frame.
5. Pas de lengte van de onderarm aan om de onderarm in een hoek ten opzichte van het frame te plaatsen wanneer deze is aangesloten op de hoofdarm bij de elleboog. Gebruik de meege sluitring en schroef om de draaiverbinding vast te zetten. Draai borgmoer op de onderarm vast.

6. Klik de rondselkap over de as aan de onderkant van de af

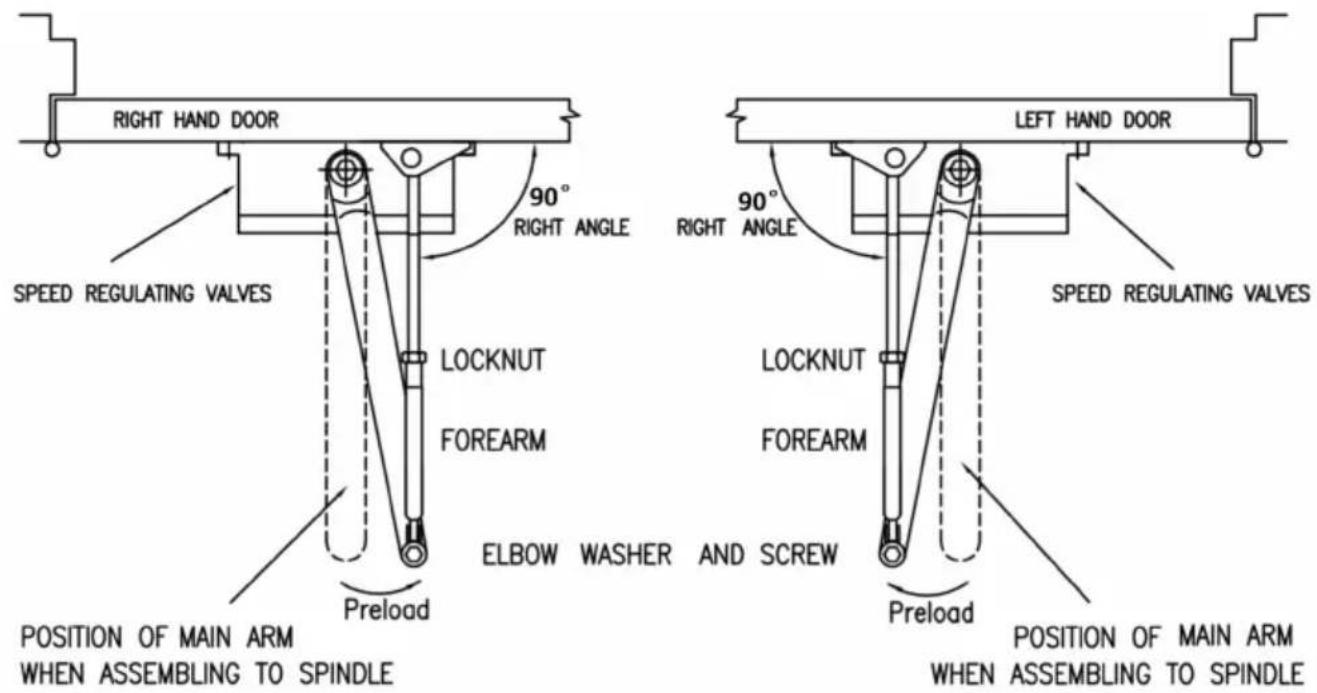

7. Standaard installatiepositie van armen en indexinstelling


CLOSING SPEED CONTROL

Aandacht : \_

Een aangepaste sluitsnelheidstijd tot tussen 4 tot 6 seconden vanaf 90 gebruik van de deu door gehandicapten. Ouderen of kleine kinderen mogen dat wel langere sluitingstijd nodig.

5.Andere installatie: installatie aan de rechterzijde

LEFT HAND DOOR ILLUSTRATED

Installatie instructies

1. Selecteer de mate van de deur. Gebruik de afmetingen weer in de tabel en afbeelding hierboven om de locatie van de bevestigingsschroeven op de deur en het frame te markeren en voor te bereiden.
2. Monteer de hoofdarm dichterbij.
3. Sluit het frame dichter aan met de snelheidsregelkleppen rich scharnier.
4. Bevestig de voet van de onderarm aan het frame.

5. Pas de lengte van de onderarm aan om de onderarm in een hoek ten opzichte van het frame te plaatsen wanneer deze is aangesloten op de hoofdarm bij de elleboog. Gebruik de meege sluitring en schroef om de draaiverbinding vast te zetten. Draai borgmoer op de onderarm vast.

6. Klik de rondselkap over de as aan de onderkant van de af

6.Andere installatie: parallelle installatie aan de duwzijde

RIGHT HAND DOOR ILLUSTRATED

Installatie instructies

Selecteer de mate van deur. Gebruik afmetingen weergegeven in diagram en de afbeelding hierboven om de locatie van de bevestigingsschroeven te markeren Maak gaten in de deur en he Bevestig snel dichter bij de deur regelkleppen terug naar scharni Bevestig de hoofdarm als volgt:

(a) Plaats een steeksleutel aan de onderkant as en draai ongev naar het scharnier.

(b) Plaats de hoofdarm op de bovenste as en breng deze in a in de bovenkant van de as en draai vast.
Bevestig de pa-plaat aan het bovenframe zoals afgebeeld.
Haal de voet van de onderarm en gooi deze weg .
Bevestig de onderarm aan de pa-plaat.
Pas de lengte van de onderarm aan om de hoofdarm te positio parallel aan het frame indien aangesloten naar de hoofdarm bij elleboog gebruik de meegeleverde sluitring en schroef om hem y zetten draaibare verbinding . Draai het slot vast noot .
Klik de rondselkap onderaan over de as .
