Tipo di prodotto	Fermaporta
Marca	Vevor
Modello	D404
Materiale	Alluminio
Colore	Argento o Nero
Carico massimo della porta	85 kg (187 lb)
Tipi di porta compatibili	Legno, metallo
Metodi di installazione	Standard, spinta, parallela
Regolazioni	Velocità di chiusura e velocità di blocco (valvole di regolazione)
Pezzi inclusi	Corpo del fermaporta, braccio principale, avambraccio, viti, cappuccio del pignone, controdado
Dimensioni approssimative	200 × 60 × 70 mm (stima)
Peso netto approssimativo	1,5 kg
Sicurezza	Non lasciare che i bambini si arrampichino; utilizzare su superfici stabili; ispezione regolare
Manutenzione	Pulire con un panno asciutto; controllare l'usura e le parti allentate
Garanzia	Assistenza tecnica e certificato di garanzia elettronico tramite www.vevor.com/support

Domande frequenti - D404 Vevor

Come installare il fermaporta Vevor D404?

Segui le istruzioni del manuale: determina prima la mano della porta, poi scegli il metodo di installazione (standard, spinta o parallela). Segna le posizioni, fissa il corpo del fermaporta, assembla il braccio principale, regola la lunghezza dell'avambraccio e innesta il cappuccio. Utilizza un cacciavite a croce.

Qual è il carico massimo della porta supportato?

Il fermaporta D404 supporta un carico massimo della porta di 85 kg (187 lb). Non superare questo limite per garantire un funzionamento sicuro.

Come regolare la velocità di chiusura e di blocco?

Ruota le valvole di regolazione della velocità situate sul corpo del fermaporta: gira in senso orario per rallentare, in senso antiorario per accelerare. Non svitare completamente le valvole per evitare perdite.

Posso installare questo fermaporta su una porta in legno?

Sì, il D404 è compatibile con porte in legno e metallo. Utilizza le viti fornite per porte in legno (ST6,3×30 e ST5,5×20) e segui le istruzioni di foratura.

Quali strumenti sono necessari per l'installazione?

È richiesto un cacciavite a croce. Se usi un utensile elettrico, riduci la velocità e fai attenzione. Si consiglia di essere in due per il montaggio.

Come determinare il senso di apertura della porta?

Mettiti dal lato della spinta (push side) della porta. Se le cerniere sono a sinistra, è una porta per mano sinistra; se a destra, è per mano destra. Lo schema nel manuale aiuta a identificare.

Cosa fare se un pezzo è mancante o danneggiato?

Non tentare di assemblare il prodotto. Contatta il supporto Vevor tramite www.vevor.com/support per ricevere un pezzo di ricambio.

Il fermaporta può essere installato su entrambi i lati (tirare/spingere)?

Sì, l'installazione è possibile in configurazione standard (lato cerniera), spinta (push side) o parallela. Segui gli schemi corrispondenti nel manuale.

Come effettuare la manutenzione del fermaporta D404?

Ispeziona regolarmente segni di usura, danni o parti allentate. Pulisci con un panno asciutto. Non lubrificare le valvole di regolazione.

Dove trovare assistenza tecnica e garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili su www.vevor.com/support. Conserva la prova d'acquisto.

MANUALE UTENTE D404 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CHIUDIPORTA

MODELLO: D404

1. Non permettere ai bambini di salire sull'unità.
2. Tenere lontani i bambini e gli animali domestici durante il montaggio. PRECAUZIONI DI MONTAGGIO
3. Si prega di assemblare il prodotto attenendosi rigorosamente alle istruzioni. Un montaggio errato potrebbe essere pericoloso.
4. Indossare correttamente occhiali protettivi e guanti da lavoro durante il montaggio.
5. Non tentare di montare il prodotto quando ci si sente stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di carico e altri parametri del prodotto vengono applicati al prodotto correttamente e completamente assemblato.
7. Separare e contare tutte le parti e l'hardware.
8. Preparare il seguente strumento: cacciavite a croce.
9. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
10. Per il montaggio sono necessarie due persone.
11. Seguire solo gli usi previsti.
12. Utilizzare solo su superfici stabili.
13. Ispezionare regolarmente eventuali segni di usura, danni o parti allentate.

CONSERVARE QUESTE ISTRUZIONI

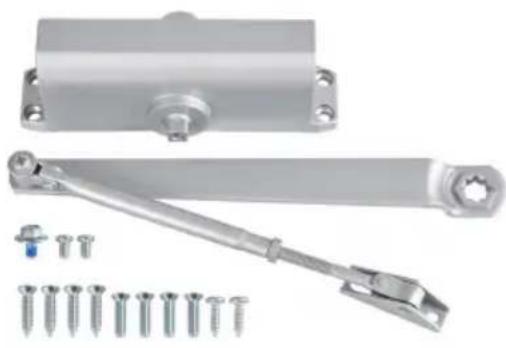

ELENCO DELLE PARTI

Quando si disimballa il prodotto, verificare che le parti elencate di seguito siano incluse e ispezionare attentamente eventuali danni che potrebbero essersi verificati

durante il transito. Se presente parte mancante o danneggiata, non tentare di montare o utilizzare il prodotto.

NO	IMMAGINE	NOME DELLA PARTE	QUANTI TÀ
UN		Corpo chiudiporta	1
B		Braccio HO	1
C		Bullone del bilanciere M6×10	1
D		per Porte in Legno ST6.3×30	4
E		Porte in legno Vite ST5.5×20	2
F	[STK4]	per porte in metallo M6	2
G		Porte in metallo Vite M6×25	4
H		Tappo pignone	1

PARAMETRI DEL PRODOTTO

Modello	D404
Materiale	Alluminio
Colore	Argentato o Nero
Carico massimo della porta utilizzare	187 libbre

ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO

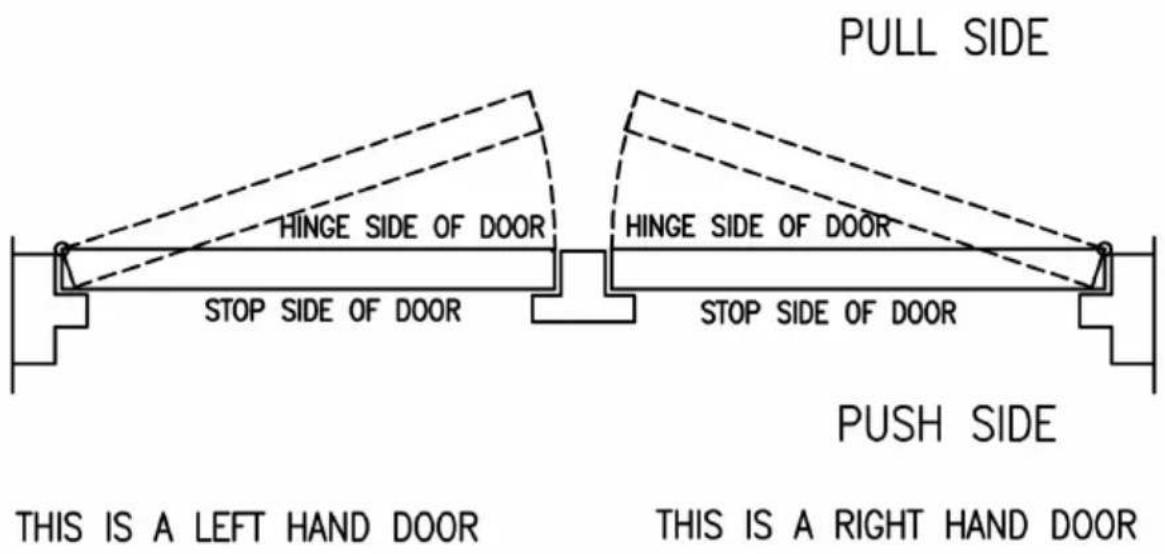

1. Grafico per determinare la mano della porta.

1. Procedure di adeguamento e regolazione finale.

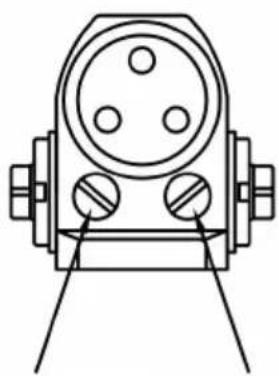

REGOLAZIONE DELLA VELOCITÀ DELLA PORTA E DELLA VELOCITÀ DI CHIUSURA

GIRARE LA VALVOLA DI REGOLAZIONE DELLA VELOCITÀ IN SENSO ORARIO PER RALLENTARE - O IN SENSO ANTIORARIO PER ACCELERARE IL MOVIMENTO DELLA PORTA

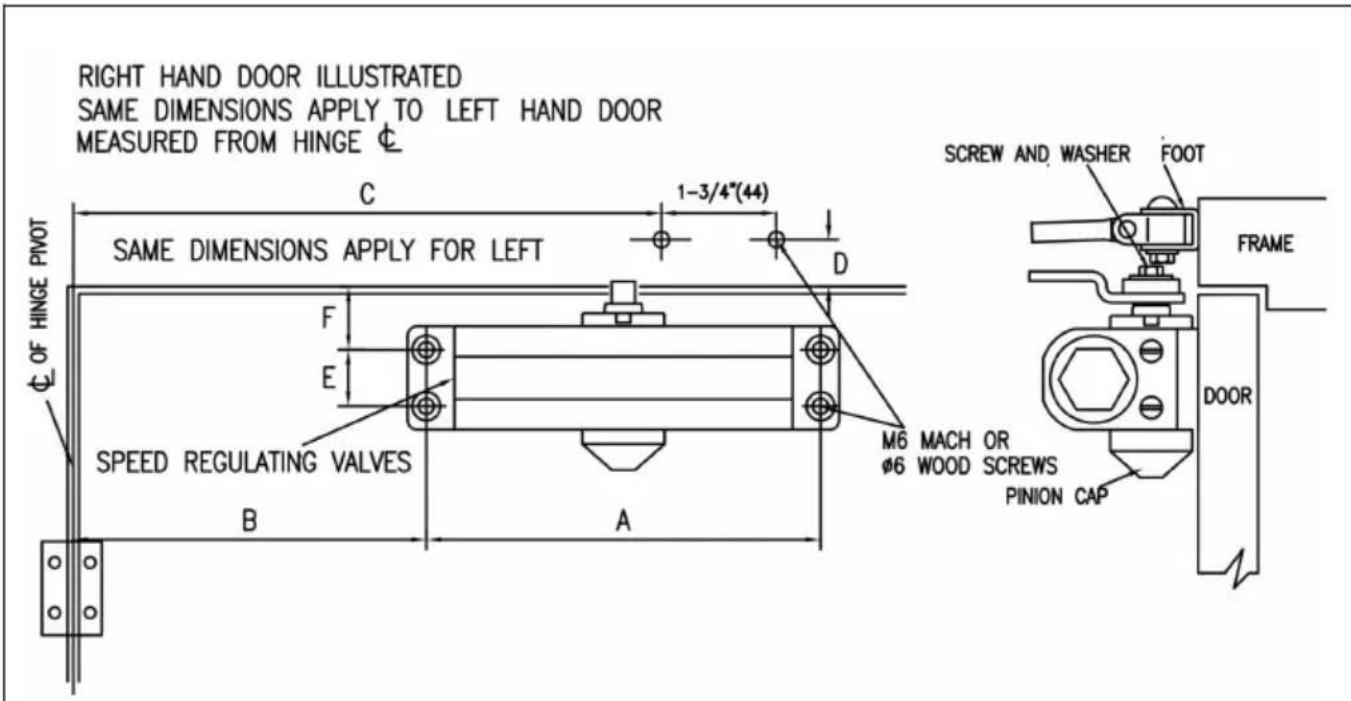

1. Installazione standard: installazione sul lato destro.

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate in tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Attaccare più vicino alla porta con le valvole di regolazione della velocità verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad angolo retto rispetto al telaio quando collegato al braccio principale, utilizzando la rondella e la vite fornite per fissare il collegamento. Stringere il dado di bloccaggio sull'avambraccio.
6. Scattare il cappuccio del pignone sul perno nella parte inferiore del chiudiporta.

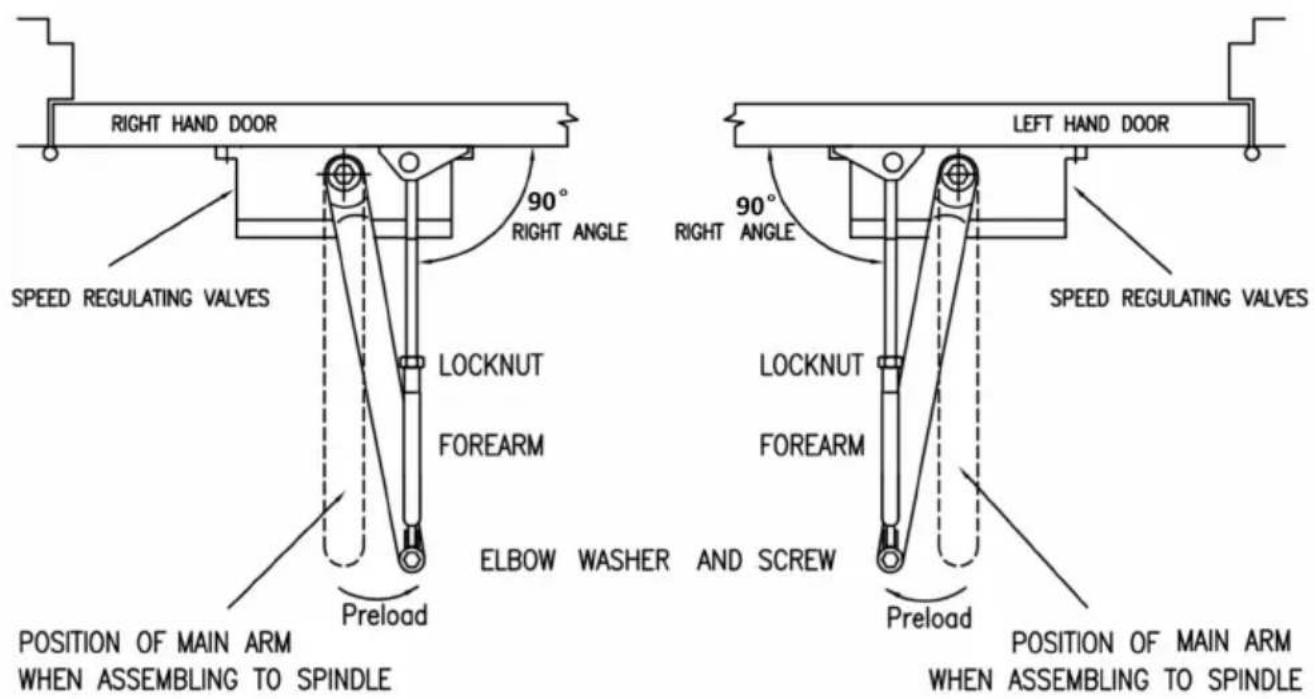

4. Posizione di installazione standard dei bracci e impostazione dell'indice

POSIZIONE DEL BRACCIO PRINCIPALE QUANDO SI ASSEMBLA AL PERNO POSIZIONE DEL BRACCIO PRINCIPALE QUANDO SI ASSEMBLA AL PERNO

CONTROLLO DELLA VELOCITÀ DI CHIUSURA

Attenzione: _

Un tempo di velocità di chiusura regolato tra le 4 e le 6 secondi da 90°. L'uso della porta da parte di portatori di handicap, anziani o bambini piccoli può richiedere tempi di chiusura più lunghi.

5. Altra installazione: installazione sul lato destro

PORTA SINISTRA ILLUSTRATA

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate in tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Attaccare più vicino al telaio con le valvole di regolazione della velocità verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad angolo retto rispetto al telaio quando è collegato al braccio principale. Utilizzare la rondella e la vite fornite per fissare il collegamento. Stringere il dado di bloccaggio sull'avambraccio.
6. Innestare il cappuccio del pignone sul perno nella parte inferiore del chiudiporta.

6. Altra installazione: installazione parallela sul lato spinta.

Istruzioni per l'installazione

Istruzioni per l'installazione

Selezionare il grado della porta. Utilizzare le dimensioni mostrate nel grafico e nell'illustrazione sopra per contrassegnare la posizione di fissaggio su anta e telaio. Predisporre i fori.

Fissare la piastra più vicino alla porta con le valvole di regolazione della velocità verso la cerniera.

Collegare il braccio principale come segue:

(a) Posizionare la chiave fissa sul fondo dell'albero e ruotare

di circa 30°.

(b) Posizionare il braccio principale sull'albero superiore e inserire la vite nel braccio nella parte superiore dell'albero e serrare.

Attaccare la piastra PA al telaio superiore come mostrato.

Rimuovere il piede dall'avambraccio e scartarlo.

Fissare l'avambraccio alla piastra PA.

Regolare la lunghezza dell'avambraccio in posizione principale, con il braccio parallelo al telaio quando collegato al braccio principale all'altezza del gomito. Utilizzare la rondella e la vite fornite per fissarlo, collegando il perno. Stringere il dado di bloccaggio.

Far scattare il cappuccio del pignone sull'alberino in basso.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803 lungo 11hao 1602A-1609shi Shangai

Importato in Australia: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD

Nuovo Galles del Sud 2122 Australia

Importato negli Stati Uniti: Sanven Tecnologia Ltd. Suite 250, 9166 Anah Posto, Rancho Cucamonga, CA 91730
