CHIUDIPORTA

MODELLO: D202

1. Non permettere ai bambini di salire sull'unità.
2. Tenere lontani i bambini e gli animali domestici durante il montagg PRECAUZIONI DI MONTAGGIO
3. Si prega di assemblare il prodotto attenendosi rigorosamente alle istruzioni. Un montaggio errato potrebbe essere pericoloso.
4. Indossare correttamente occhiali protettivi e guanti da lavoro durante montaggio.
5. Non tentare di montare il prodotto quando ci si sente stanchi o s l'effetto di alcol, droghe o farmaci.
6. La capacità di carico e altri parametri del prodotto vengono applica al prodotto correttamente e completamente assemblato.
7. Separare e contare tutte le parti e l'hardware.
8. Preparare il seguente strumento: cacciavite a croce.
9. Se si utilizzano utensili elettrici, fare attenzione a rallentare e ferma quando necessario.
10. Per il montaggio sono necessarie due persone.
11. Seguire solo gli usi previsti.
12. Utilizzare solo su superfici stabili.
13. Ispezionare regolarmente eventuali segni di usura, danni o parti allentate.

CONSERVARE QUESTE ISTRUZIONI S

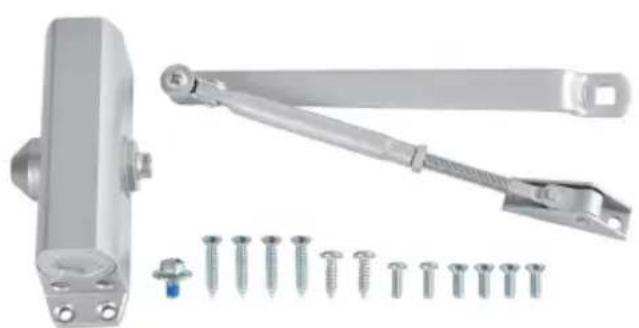

PART LIST

Quando si disimballa il prodotto, verificare che le parti elencate di segsiano incluse e ispezionare attentamente eventuali danni che potrebbero essersi verificati

durante il transito. Se presente parte mancante o danneggiata, non te di montare o utilizzare il prodotto.

NO	IMMAGINE	NOME DELLA PARTE	QUANT ITÀ
UN		Corpo chiudiporta	1
B		Braccio HO	1
C		Bullone del bilanciere M6×10	1
D		per Porte in Legno ST5.5×30	4
E		per Porte in Legno ST5.5×20	2
F		per porte in metallo M5×	2
G	[T3BD]	Porte in metallo Vite M5×	4
H	[SWH6]	Tappo pignone	1

PRODUCT PAREMETERS

Modello	D202
Materiale	Alluminio
Colore	Argentato o Nero
Carico massimo della porta utilizzare	100 libbre

1. Grafico per determinare la mano della porta.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE THIS IS A LEFT HAND DOOR THIS IS A RIGHT HAND DOOR

2.Procedure di adeguamento e regolazione finale.

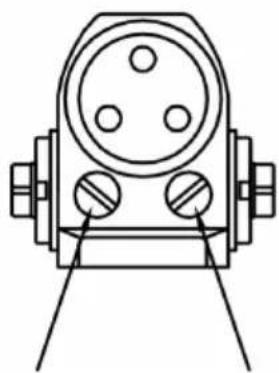

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

3. Installazione standard: installazione lato destro a tirar

RIGHT HAND DOOR ILLUSTRATED

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni most tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Attaccare più vicino alla porta con le valvole di regolazione d velocità verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad ang retto rispetto al telaio quando collegato al braccio principale al utilizzare la rondella e la vite fornite per fissare il collegamento Stringere il dado di bloccaggio sull'avambraccio.
   6.Scattare il cappuccio del pignone sul perno nella parte inferior chiudiporta.

4. Posizione di installazione standard dei bracci e impostazi dell'indice
	Attenzione : _Un tempo di velocit di chiusura regolato tra le 4 e le 6 se da 90 ° utilizzo de porta da parte di portatori di handicap Gli anziani o i bambini piccoli possono farlo richiedono tempi di chiusura più lunghi.

5. Altra installazione: installazione sul lato destro

LEFT HAND DOOR ILLUSTRATED

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostr tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Attaccare più vicino al telaio con le valvole di regolazione dell verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad angretto rispetto al telaio quando collegato al braccio principale al utilizzare la rondella e la vite fornite per fissare il collegamento Stringere il dado di bloccaggio sull'avambraccio.
   6.Scattare il cappuccio del pignone sul perno nella parte inferior chiudiporta.

6. Altra installazione: installazione parallela sul lato spinto

RIGHT HAND DOOR ILLUSTRATED

Istruzioni per l' installazione

Seleziona il grado della porta. Utilizzare le dimensioni mostrato grafico e nell'illustrazione sopra per contrassegnare la posizione di fissaggio su anta e telaio predisporre i fori .

Attaccati più vicino alla porta con velocità valvole di regolazione alla cerniera.

il braccio principale come segue:

Posizionare la chiave fissa sul fondo albero e ruotare verso la circa 30 °.

Posizionare il braccio principale sull'albero superiore e inserirlo a

braccio nella parte superiore dell'albero e serrare.

1. Attaccare la piastra PA al telaio superiore come mostrato.

2. Rimuovere il piede dall'avambraccio ed eliminarlo .

3. Fissare l'avambraccio alla piastra PA.

4. Regolare la lunghezza dell'avambraccio nella posizione principa braccio parallelo al telaio quando collegato al braccio principale all'altezza del gomito utilizzare la rondella e la vite fornite per i collegamento a perno. Stringere la serratura noce .

5. Far scattare il cappuccio del pignone sul perno in basso .
