D4016 - Accessorio per porta Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	D4016
Tipo di prodotto	Chiudiporta
Materiale	Alluminio
Colore	Argento o Nero
Capacità di carico massima della porta	149,7 kg (330 libbre)
Utilizzo	Porte interne ed esterne
Senso della porta	Mano sinistra o destra (regolabile)
Funzioni di regolazione	Velocità di chiusura e velocità di blocco regolabili
Installazione	Braccio standard, montaggio alto telaio o parallelo
Strumenti necessari	Cacciavite a stella, chiave esagonale (inclusa)
Numero di persone per il montaggio	2
Precauzioni di sicurezza	Indossare occhiali e guanti, non utilizzare sotto l'influenza, assemblare su superficie stabile
Manutenzione	Ispezionare regolarmente per usura, danni, parti allentate
Contenuto della confezione	Corpo del chiudiporta, braccio, viti, chiave esagonale, copricoperchio, copertura in plastica
Produttore	Shanghaimuxinmuyeyouxiangongsi (Shanghai)
Importatore	SIHAO PTY LTD (Australia), Sanven Technologie Ltd (Stati Uniti), Pooledas Group Ltd (Regno Unito)
Assistenza tecnica	www.vevor.com/support

Domande frequenti - D4016 Vevor

Qual è la capacità di carico massima per il modello D4016?

Il modello D4016 può supportare una porta con una massa massima di 149,7 kg (330 libbre).

Come determinare la mano della porta (sinistra o destra)?

Mettiti dal lato della porta dove si trovano le cerniere. Se la porta si apre tirando verso di te, è una porta mano destra; se si apre spingendo, è una porta mano sinistra. Consulta lo schema nel manuale.

Come regolare la velocità di chiusura?

Utilizzare le valvole di regolazione situate sul corpo del chiudiporta. Girare la valvola CONTROLLO VELOCITÀ CHIUSURA per regolare la velocità di chiusura da 90° alla posizione di blocco. Il tempo consigliato è di 4 a 6 secondi.

Posso installare questo chiudiporta su una porta metallica?

Sì, il kit include viti speciali per porte metalliche (rif. 1/4-20×1 e 1/4-20×25). Seguire le istruzioni di foratura adatte al materiale.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un cacciavite a stella e della chiave esagonale fornita. Per i fori di fissaggio, forare prima con una punta adatta.

Come installare il braccio in modalità parallela?

Fissare il chiudiporta sulla porta con le valvole lato cerniera. Rimuovere il piede dell'avambraccio, installare il braccio sull'albero del pignone allineando la lettera 'A' o 'B' secondo la mano della porta, quindi fissare l'avambraccio alla piastra sul telaio. Regolare in modo che il gomito sia a circa 38 mm dalla porta.

Cosa fare se un pezzo è mancante o danneggiato?

Non tentare di assemblare il prodotto. Ispezionare attentamente il contenuto della confezione. In caso di difetto, contattare l'assistenza tecnica a www.vevor.com/support per ottenere un pezzo di ricambio.

Questo chiudiporta è adatto per porte esterne?

Sì, può essere utilizzato su porte esterne. Assicurarsi che la porta non superi il carico massimo e che le regolazioni di velocità siano adatte alle condizioni climatiche (es. vento).

Come mantenere il chiudiporta?

Ispezionare regolarmente tutti gli elementi: verificare l'assenza di usura, danni o parti allentate. Pulire con un panno morbido e asciutto. Non lubrificare salvo diversa indicazione.

Dove trovare l'assistenza tecnica?

Per qualsiasi domanda tecnica o richiesta di garanzia, visitare www.vevor.com/support. Conservare la prova d'acquisto per il servizio post-vendita.

MANUALE UTENTE D4016 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CHIUDIPORTA

MODELLO: D4015 / D4016

1. Non permettere ai bambini di salire sull'unità.
2. Tenere lontani i bambini e gli animali domestici durante il montaggio. PRECAUZIONI DI MONTAGGIO
3. Si prega di assemblare il prodotto attenendosi rigorosamente alle istruzioni. Un montaggio errato potrebbe essere pericoloso.
4. Indossare correttamente occhiali protettivi e guanti da lavoro durante il montaggio.
5. Non tentare di montare il prodotto quando ci si sente stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di carico e altri parametri del prodotto vengono applicati al prodotto correttamente e completamente assemblato.
7. Separare e contare tutte le parti e l'hardware.
8. Preparare il seguente strumento: cacciavite a croce.
9. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
10. Per il montaggio sono necessarie due persone.
11. Seguire solo gli usi previsti.
12. Utilizzare solo su superfici stabili.
13. Ispezionare regolarmente eventuali segni di usura, danni o parti allentate.

CONSERVARE QUESTE ISTRUZIONI

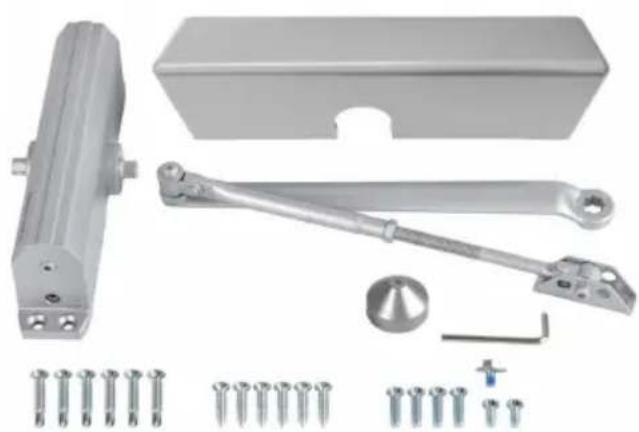

ELENCO DELLE PARTI

Quando si disimballa il prodotto, verificare che le parti elencate di seguito siano incluse e ispezionare attentamente eventuali danni che potrebbero essersi verificati

durante il transito. Se presente parte mancante o danneggiata, non tentare di montare o utilizzare il prodotto.

J

Cover di plastica

1

PARAMETRI DEL PRODOTTO

Modello	D4015	D4016
Materiale	Alluminio	Alluminio
Colore	Argentato o Nero	Argentato o Nero
Carico massimo della porta da utilizzare	265 libbre	330 libbre

ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO

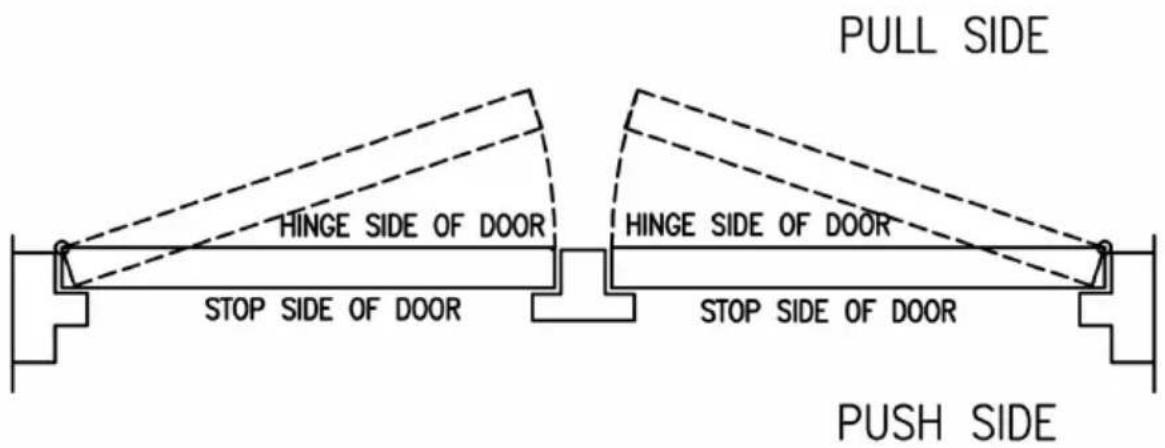

1. Grafico per determinare la mano della porta.

QUESTA È UNA PORTA CON MANIGLIA A SINISTRA

QUESTA È UNA PORTA CON MANIGLIA A DESTRA

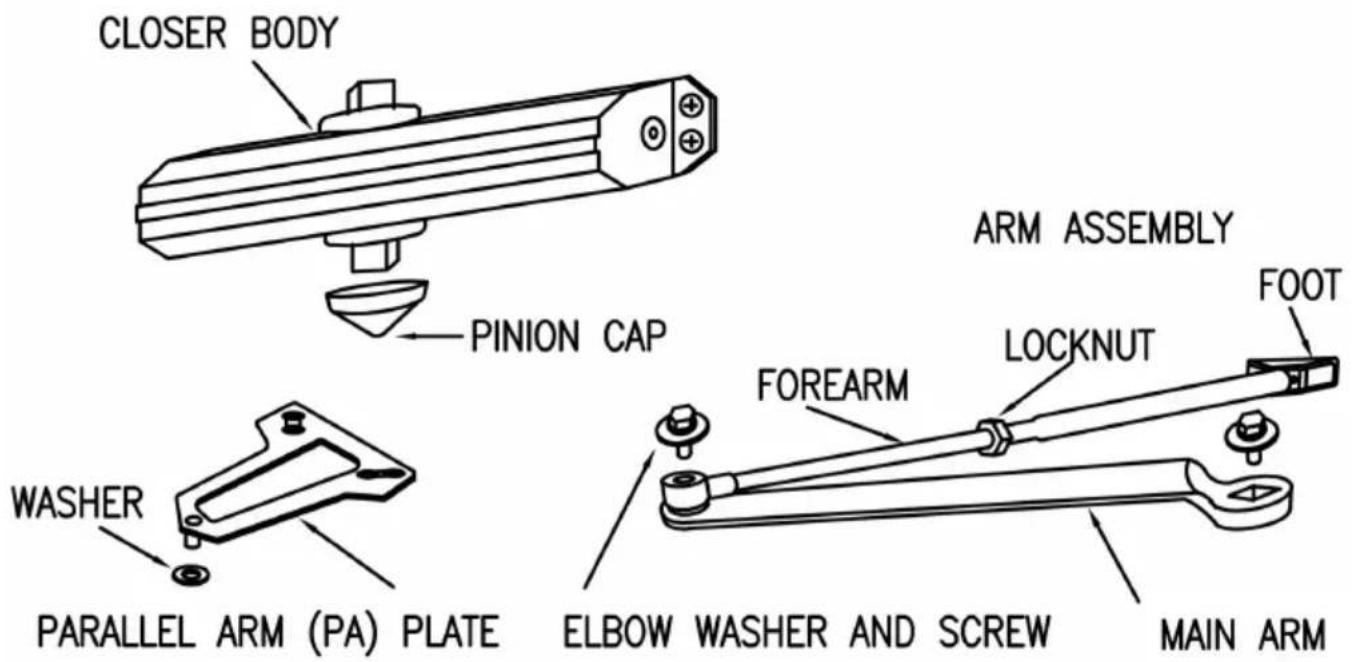

2. Componenti.

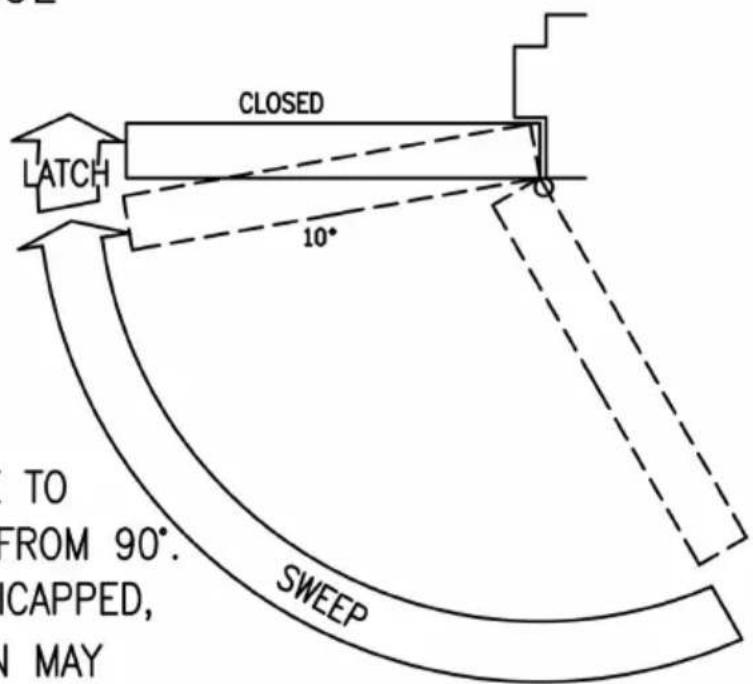

3. Funzione di controllo.

CONTROLLO DELLA VELOCITÀ DI CHIUSURA

ATTENZIONE NON SVITARE LE VALVOLE DAL CHIUDIPORTA O SI VERIFICHERÀ UNA PERDITA

ATTENZIONE:

Regolare il tempo di chiusura tra 4 e 6 secondi da 90°. L'uso della porta da parte di disabili, anziani o bambini piccoli potrebbe richiedere un tempo di chiusura più lungo.

4. Procedure finali di regolazione e messa a punto.

REGOLAZIONE DELLA VELOCITÀ DELLA PORTA E DELLA VELOCITÀ DI CHIUSURA

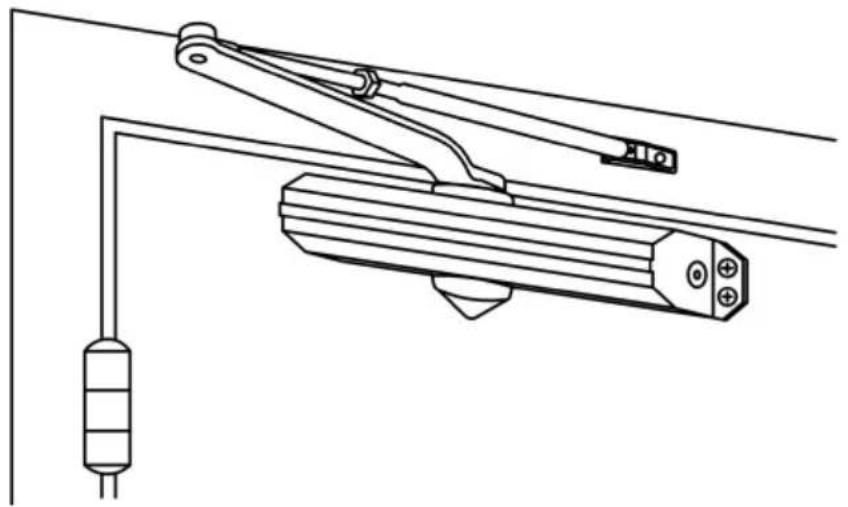

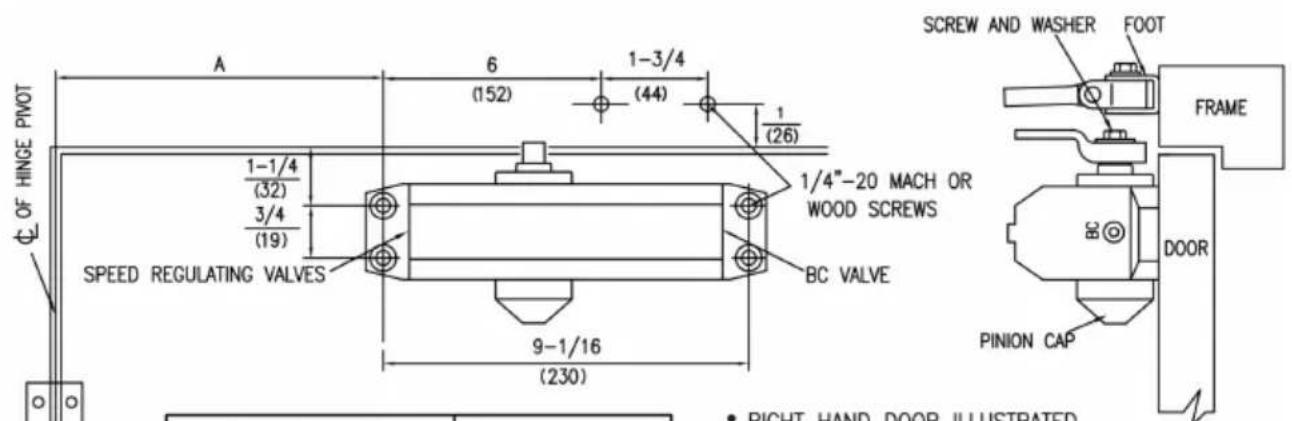

5. Installazione regolare del braccio.

DIMENSIONS "A"		OPENING
inches	mm
7	178	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate nella tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Fissare il chiudiporta alla porta con le valvole di regolazione rivolte verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad angolo retto rispetto al telaio quando è collegato al braccio principale, quindi utilizzare la rondella e la vite fornite per fissare il collegamento. Stringere il dado di bloccaggio sull'avambraccio.
6. Far scattare il cappuccio del pignone sul perno nella parte chiudiporta.
7. Regolare più da vicino.

Il grafico è adatto per il chiudiporta con regolazione della

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

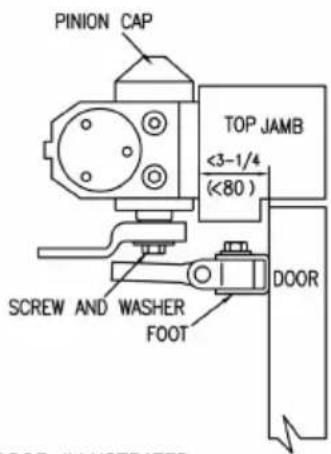

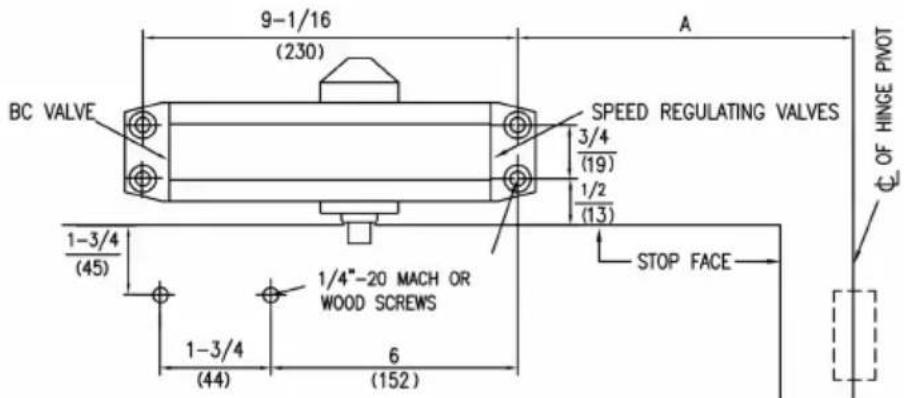

6. Installazione superiore dello JAMB

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

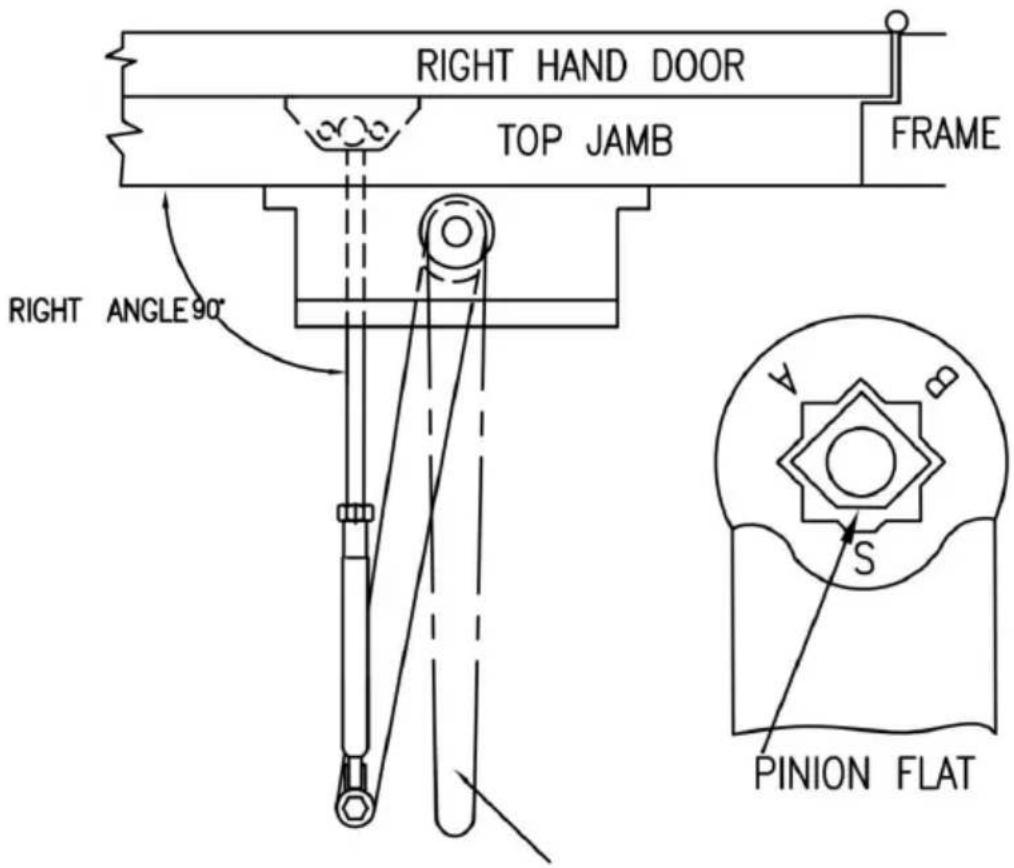

Posizione delle braccia e impostazioni degli indici

POSIZIONE DEL BRACCIO PRINCIPALE QUANDO SI ASSEMBLA AL PERNO

Istruzioni per l'installazione

1. Selezionare il grado della porta. Usare le dimensioni mostrate nel grafico nell'illustrazione sopra per contrassegnare la posizione delle viti di fissaggio su anta e telaio, predisporre i fori.
2. Assemblare il braccio principale al più vicino.
3. Attaccarlo più vicino al telaio con le valvole di regolazione della velocità e la cerniera.
4. Attaccare il piede dell'avambraccio alla porta.
5. Regolare la lunghezza dell'avambraccio in posizione avambraccio ad angolo retto rispetto al telaio quando collegato al braccio principale al gomito, utilizzare la rondella e la vite fornite per fissarlo al collegamento perno. Stringere il dado di bloccaggio sull'avambraccio.
6. Far scattare il cappuccio del pignone sul perno in basso di più vi
7. Regolare più da vicino.

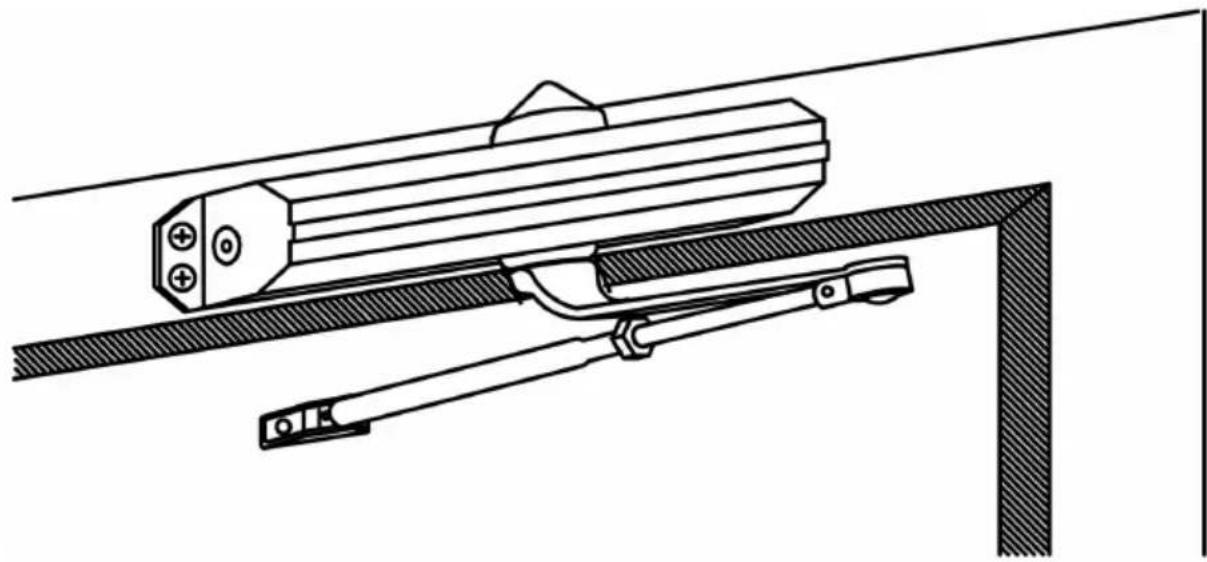

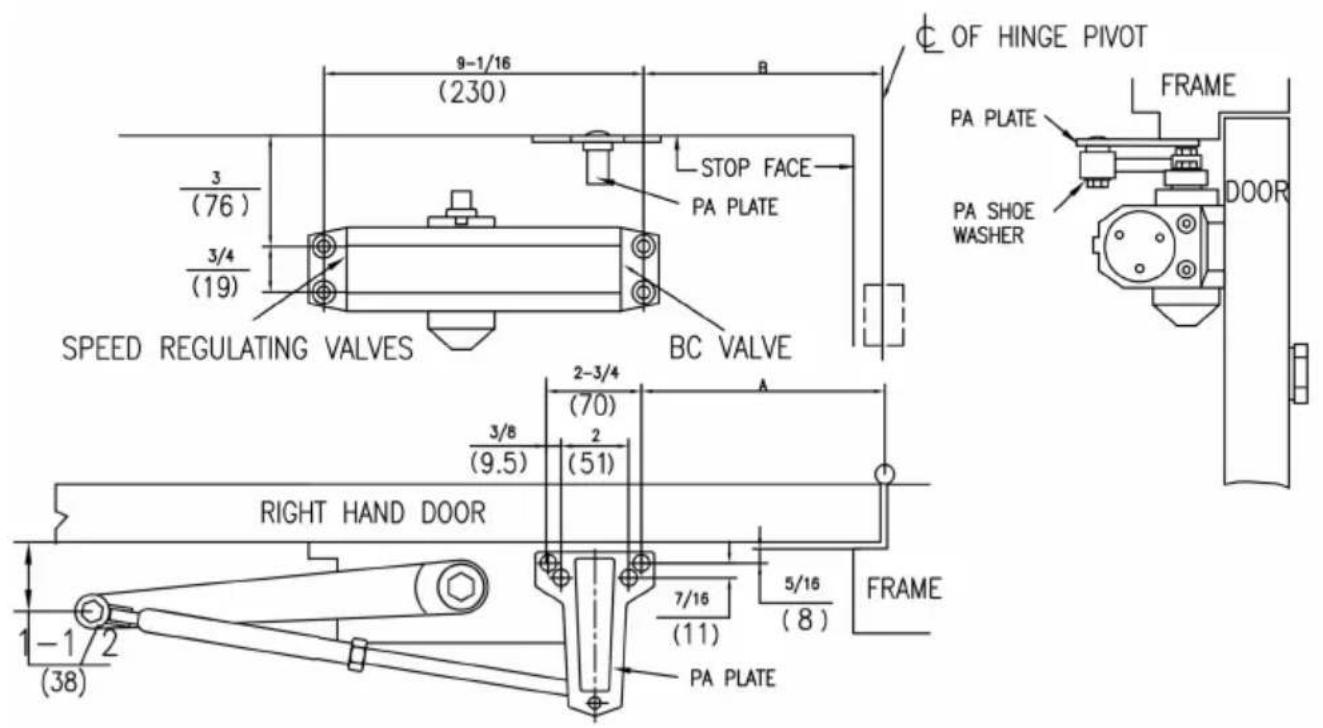

10. Installazione a braccio parallelo

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate nella tabella e nell'illustrazione sopra per contrassegnare la posizione delle viti di fissaggio sulla porta e preparare i fori sul telaio.

2. Fissare il più vicino alla porta con le valvole di regolazione della velocità sul cardine.

1. Attaccare la piastra PA al telaio superiore come mostrato.
2. Rimuovere il piede dall'avambraccio e scartarlo.
3. Installare il braccio sull'albero del pignone. Ruotare il pignone di 45° verso il bordo della cerniera della porta per allineare la lettera "B" del braccio principale (porta a destra) o "A" (porta a sinistra) con il pignone piatto. Fissare con la vite del braccio.

6. Fissare l'avambraccio alla piastra PA utilizzando la vite rimossa al punto 4 e la rondella per scarpe inclusa nella confezione delle viti. 7. Regolare la lunghezza dell'avambraccio per impostare il gomito del braccio a circa 1-1/2" (38 mm) dalla porta quando è collegato al braccio principale. Utilizzare la rondella e la vite fornite per fissare il collegamento

del perno. Stringere il dado di bloccaggio.

8. Scattare il cappuccio del pignone sul perno in basso.

1. Regolare più vicino.
