Tipo di prodotto	Chiudiporta
Marca	Vevor
Modello	D4015
Materiale	Alluminio
Colore	Argento o nero
Carico massimo della porta	265 lb (120 kg)
Larghezza massima della porta	Fino a 1524 mm (60 pollici) per porte esterne
Dimensioni (approssimative)	Corpo: circa 230 mm di lunghezza; braccio: regolabile
Utilizzo	Porte interne ed esterne
Senso di apertura	Porta sinistra o destra
Regolazioni	Velocità di chiusura e bloccaggio regolabili tramite valvole
Tempo di chiusura consigliato	4 a 6 secondi da 90°
Installazione	Fissaggio con viti (legno o metallo a seconda del tipo di porta)
Tipi di montaggio	Montaggio regolare, montaggio superiore (top jamb), montaggio braccio parallelo
Strumenti richiesti	Cacciavite a croce, chiave esagonale (fornita)
Pezzi forniti	Corpo, braccio, bulloni, viti, chiave esagonale, cappuccio pignone, coperchio in plastica
Manutenzione	Ispezionare regolarmente usura, danni, parti allentate
Sicurezza	Non lasciare che i bambini si arrampichino; indossare occhiali e guanti durante il montaggio
Garanzia	Certificato di garanzia elettronico tramite www.vevor.com/support
Produttore	Shanghai Muxin Muye Youxiangongsi, Shanghai, Cina
Importatore (Australia)	SIHAO PTY LTD, Nuovo Galles del Sud
Importatore (Stati Uniti)	Sanven Technology Ltd., Rancho Cucamonga, CA
Rappresentante (Regno Unito)	Pooledas Group Ltd

Domande frequenti - D4015 Vevor

Come installare il chiudiporta Vevor D4015?

Seguire le istruzioni in base al tipo di montaggio: regolare, superiore o parallelo. Fare riferimento agli schemi del manuale per determinare la mano della porta e le dimensioni di foratura. Utilizzare le viti appropriate (legno o metallo) a seconda della porta.

Come regolare la velocità di chiusura del chiudiporta?

Utilizzare le valvole di regolazione della velocità situate sul corpo del chiudiporta. Girare la valvola BC (backcheck) per regolare la velocità generale e la valvola latching per la velocità di bloccaggio. Regolare il tempo di chiusura a 4-6 secondi da 90°.

Qual è il carico massimo della porta per il modello D4015?

Il modello D4015 supporta un carico massimo della porta di 265 libbre (120 kg).

Come determinare la mano della porta (sinistra o destra)?

Mettiti dal lato delle cerniere. Se la porta si apre tirando verso di te, la mano è quella della tua mano dominante: mano destra se le cerniere sono a destra, mano sinistra se sono a sinistra. Il manuale include uno schema per chiarire.

Posso installare il chiudiporta su una porta metallica?

Sì, utilizzare le viti autofilettanti ST6.3×38 o le viti 1/4-20×1/25 fornite per porte metalliche. Assicurati di preforare i fori pilota.

Cosa fare se un pezzo è mancante o danneggiato?

Non tentare di assemblare il prodotto. Contattare l'assistenza Vevor tramite www.vevor.com/support per ottenere un pezzo di ricambio.

Come effettuare la manutenzione del chiudiporta?

Ispezionare regolarmente segni di usura, danni o parti allentate. Pulire il corpo con un panno morbido. Non lubrificare le valvole, poiché ciò potrebbe causare perdite.

Quali strumenti sono necessari per l'installazione?

Avrai bisogno di un cacciavite a croce ed eventualmente di un trapano. Una chiave esagonale è fornita nel kit.

Come regolare la forza di chiusura per una porta pesante?

Il chiudiporta D4015 dispone di una regolazione della forza (numero di giri della valvola). Per porte esterne o pesanti, girare la valvola in senso orario per aumentare la forza. Fare riferimento alla tabella del manuale per le regolazioni consigliate.

Il chiudiporta è adatto per l'uso da parte di persone disabili o anziane?

Sì, regolare il tempo di chiusura più lungo (superiore a 6 secondi) per facilitare il passaggio. Rispettare le istruzioni di sicurezza: tenere lontani bambini e animali durante l'installazione.

MANUALE UTENTE D4015 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CHIUDIPORTA

MODELLO: D4015 / D4016

1. Non permettere ai bambini di salire sull'unità.
2. Tenere lontani i bambini e gli animali domestici durante il montaggio. PRECAUZIONI DI MONTAGGIO
3. Si prega di assemblare il prodotto attenendosi rigorosamente alle istruzioni. Un montaggio errato potrebbe essere pericoloso.
4. Indossare correttamente occhiali protettivi e guanti da lavoro durante il montaggio.
5. Non tentare di montare il prodotto quando ci si sente stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di carico e altri parametri del prodotto vengono applicati al prodotto correttamente e completamente assemblato.
7. Separare e contare tutte le parti e l'hardware.
8. Preparare il seguente strumento: cacciavite a croce.
9. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
10. Per il montaggio sono necessarie due persone.
11. Seguire solo gli usi previsti.
12. Utilizzare solo su superfici stabili.
13. Ispezionare regolarmente eventuali segni di usura, danni o parti allentate.

CONSERVARE QUESTE ISTRUZIONI

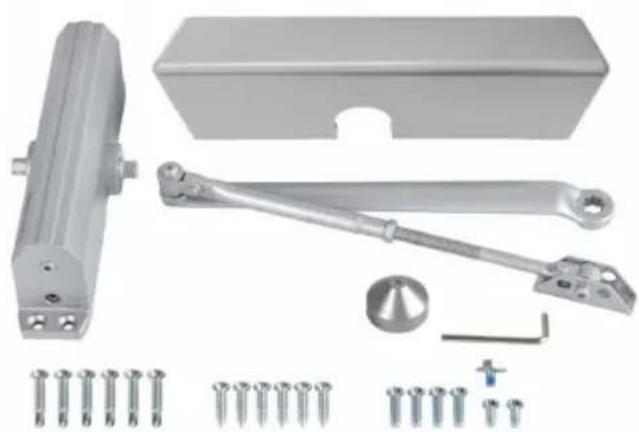

ELENCO DELLE PARTI

Quando si disimballa il prodotto, verificare che le parti elencate di seguito siano incluse e ispezionare attentamente eventuali danni che potrebbero essersi verificati

durante il transito. Se presente parte mancante o danneggiata, non tentare di montare o utilizzare il prodotto.

J

Cover di plastica

1

PARAMETRI DEL PRODOTTO

Modello	D4015	D4016
Materiale	Alluminio	Alluminio
Colore	Argentato o Nero	Argentato o Nero
Carico massimo della porta da utilizzare	265 libbre	330 libbre

ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO

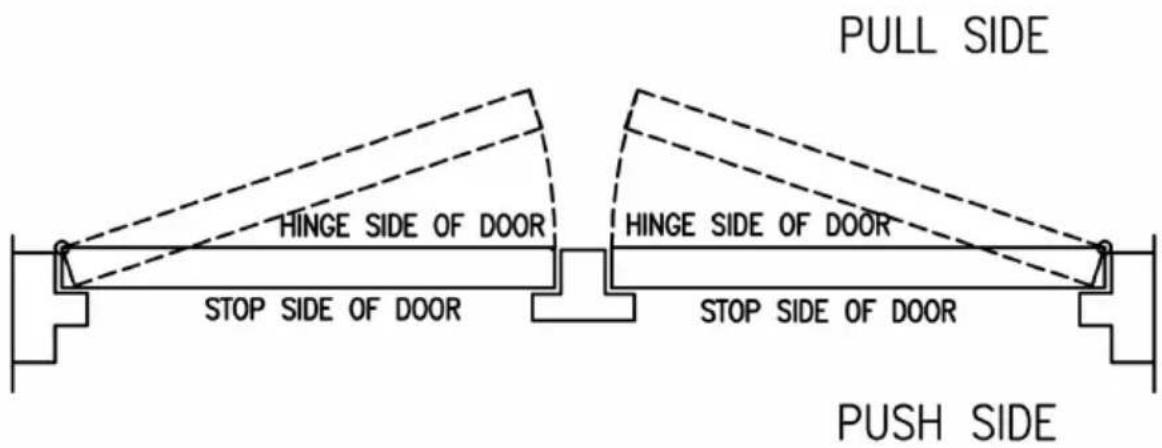

1. Grafico per determinare la mano della porta.

QUESTA È UNA PORTA CON MANIGLIA SINISTRA

QUESTA È UNA PORTA CON MANIGLIA DESTRA

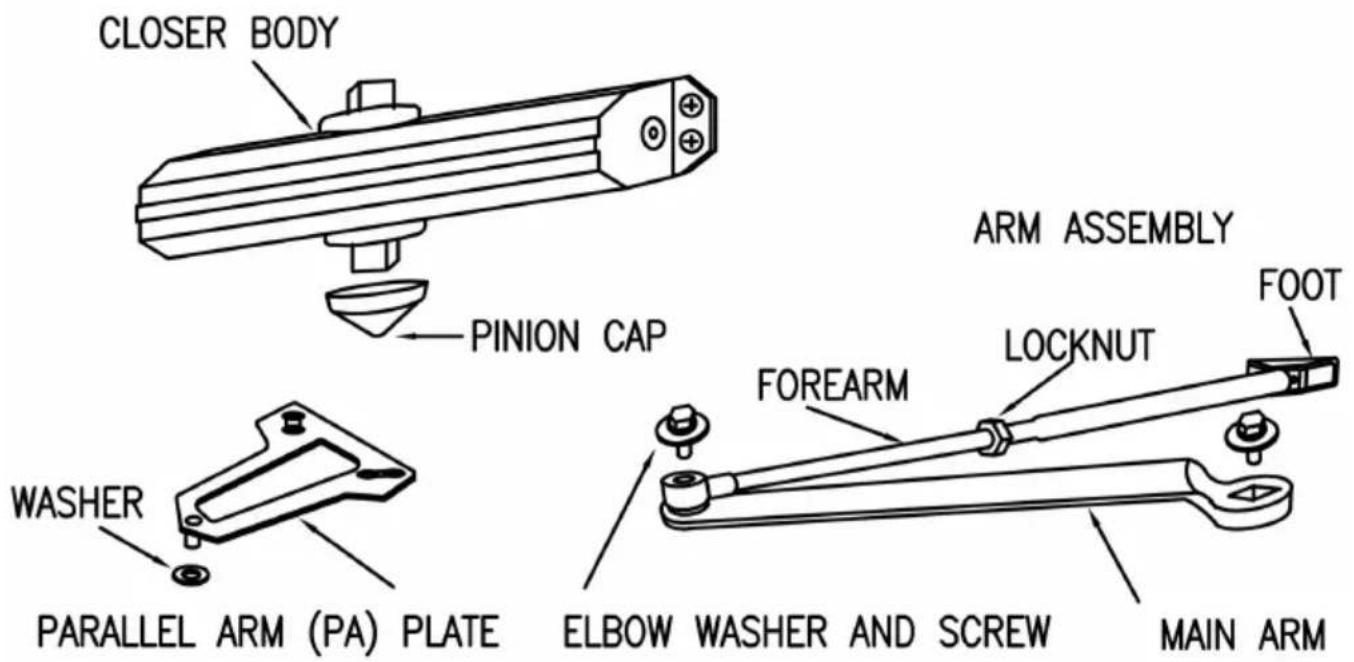

2. Componenti.

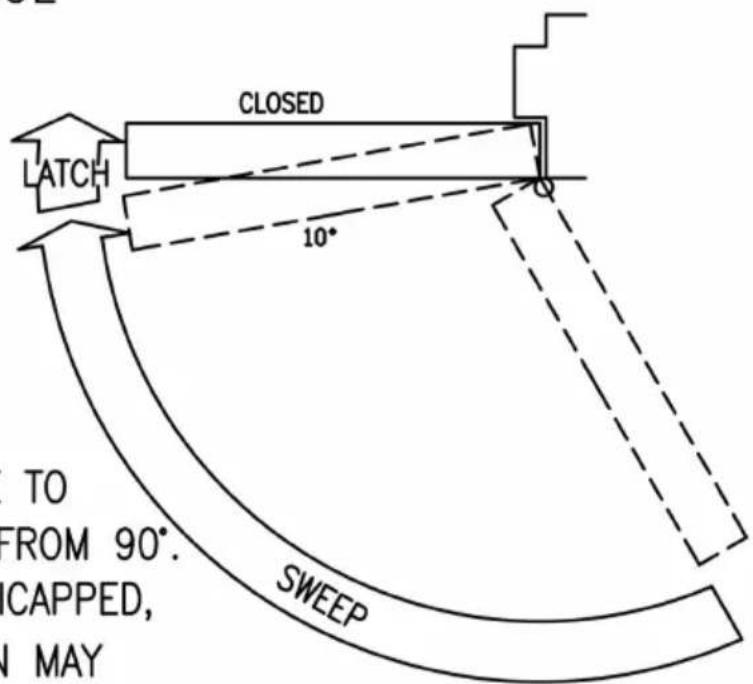

3. Funzione di controllo.

CONTROLLO DELLA VELOCITÀ DI CHIUSURA

ATTENZIONE NON SVITARE LE VALVOLE DAL CHIUDIPORTA O SI VERIFICHERÀ UNA PERDITA

ATTENZIONE:

Regolare il tempo di chiusura tra 4 e 6 secondi da 90°. L'uso della porta da parte di disabili, anziani o bambini piccoli potrebbe richiedere un tempo di chiusura più lungo.

4. Procedure finali di regolazione e messa a punto.

REGOLAZIONE DELLA VELOCITÀ DELLA PORTA E DELLA VELOCITÀ DI CHIUSURA

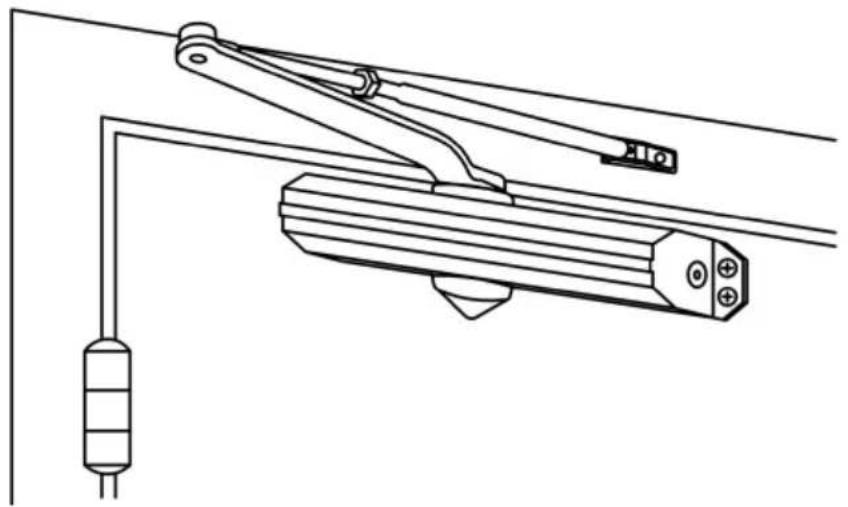

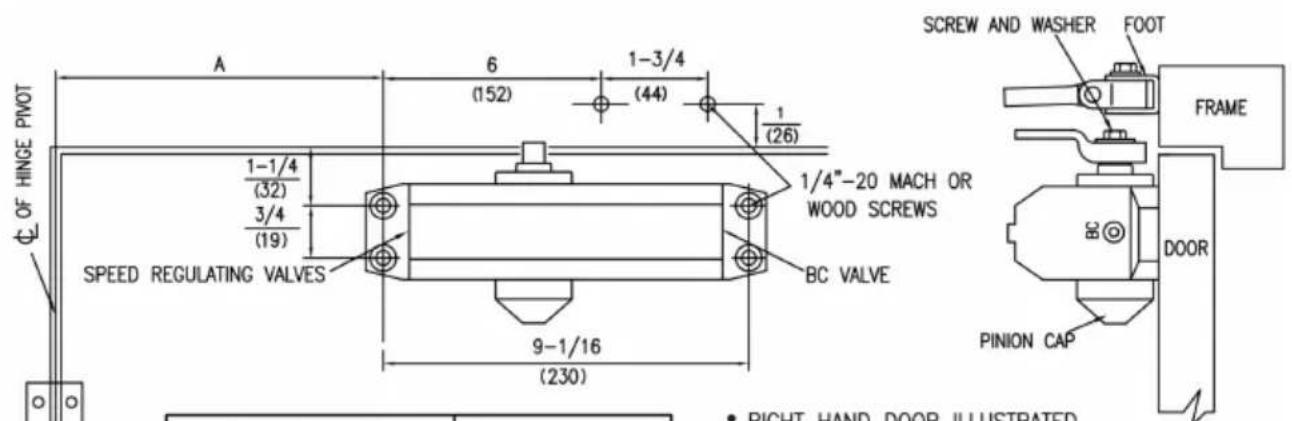

5. Installazione regolare del braccio.

DIMENSIONS "A"		OPENING
inches	mm
7	178	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate nella tabella e nell'illustrazione sopra per contrassegnare la posizione di fissaggio sulla porta e preparare i fori sul telaio.
2. Assemblare il braccio principale per avvicinarlo.
3. Fissare il chiudiporta alla porta con le valvole di regolazione rivolte verso la cerniera.
4. Attaccare il piede dell'avambraccio al telaio.
5. Regolare la lunghezza dell'avambraccio per posizionarlo ad angolo retto rispetto al telaio quando è collegato al braccio principale, utilizzare la rondella e la vite fornite per fissare il collegamento. Stringere il dado di bloccaggio sull'avambraccio.
6. Far scattare il cappuccio del pignone sul perno nella parte chiudiporta.
7. Regolare più da vicino.

Il grafico è adatto per il chiudiporta con regolazione della

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

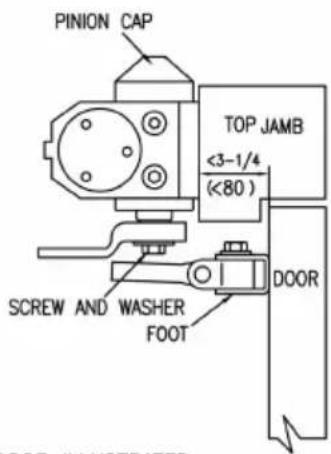

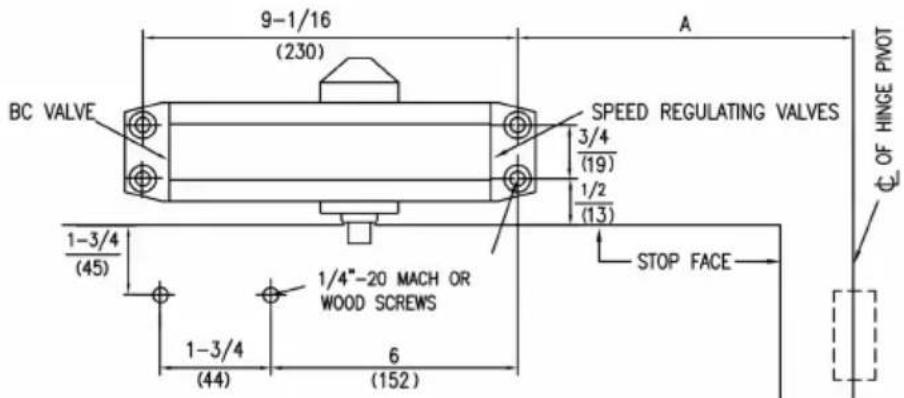

6. Installazione superiore dello JAMB

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

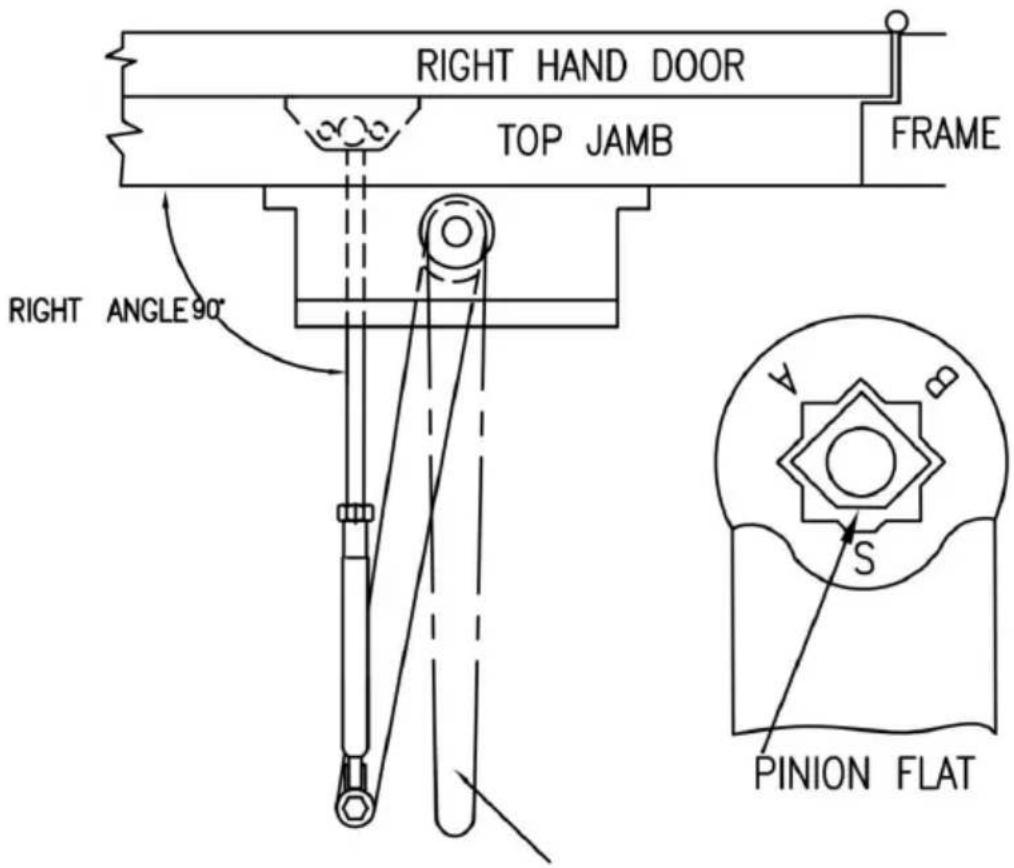

Posizione delle braccia e impostazioni degli indici

POSIZIONE DEL BRACCIO PRINCIPALE QUANDO SI ASSEMBLA AL PERNO

Istruzioni per l'installazione

1. Selezionare il grado della porta. Usare le dimensioni mostrate nel grafico nell'illustrazione sopra per contrassegnare la posizione delle viti di fissaggio su anta e telaio, predisporre i fori.
2. Assemblare il braccio principale al più vicino.
3. Attaccarlo più vicino al telaio con le valvole di regolazione della velocità e la cerniera.
4. Attaccare il piede dell'avambraccio alla porta.
5. Regolare la lunghezza dell'avambraccio in posizione avambraccio ad angolo retto rispetto al telaio quando collegato al braccio principale al gomito, utilizzare la rondella e la vite fornite per fissarlo al collegamento perno. Stringere il dado di bloccaggio sull'avambraccio.
6. Far scattare il cappuccio del pignone sul perno in basso di più vi
7. Regolare più da vicino.

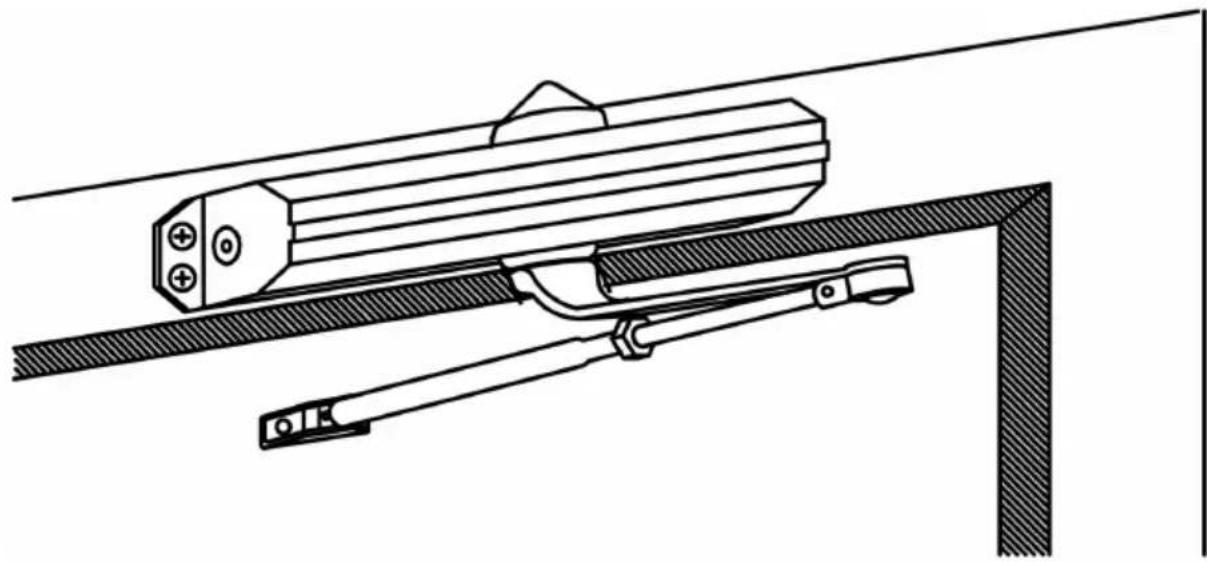

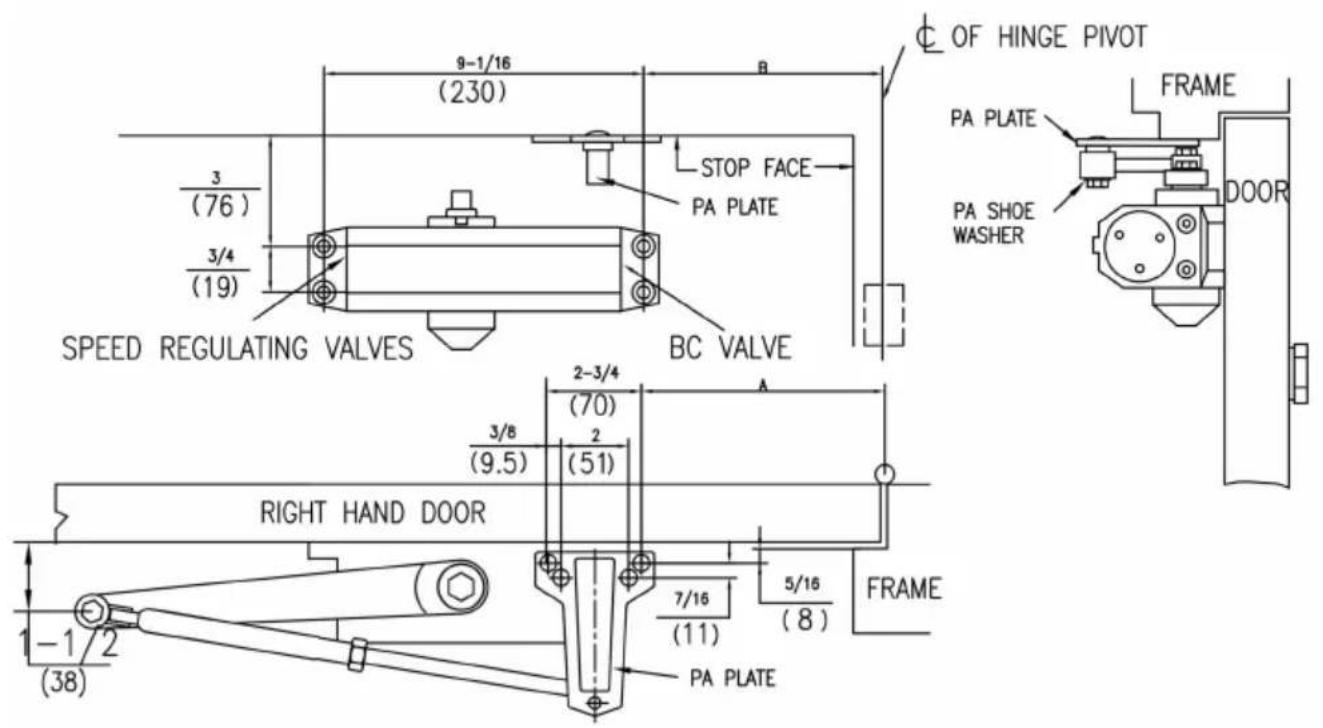

10. Installazione a braccio parallelo

Istruzioni per l'installazione

1. Selezionare il grado della porta. Utilizzare le dimensioni mostrate nella tabella e nell'illustrazione sopra per contrassegnare la posizione delle viti di fissaggio sulla porta e preparare i fori sul telaio.

2. Fissare il più vicino alla porta con le valvole di regolazione della velocità sul cardine.

1. Attaccare la piastra PA al telaio superiore come mostrato.
2. Rimuovere il piede dall'avambraccio e scartarlo.
3. Installare il braccio sull'albero del pignone. Ruotare il pignone di 45° verso il bordo della cerniera della porta per allineare la lettera "B" del braccio principale (porta a destra) o "A" (porta a sinistra) con il pignone piatto. Fissare con la vite del braccio.

6. Fissare l'avambraccio alla piastra PA utilizzando la vite rimossa al punto 4 e la rondella per scarpe inclusa nella confezione delle viti. 7. Regolare la lunghezza dell'avambraccio per impostare il gomito del braccio a circa 1-1/2" (38 mm) dalla porta quando è collegato al braccio principale. Utilizzare la rondella e la vite fornite per fissare il collegamento.

del perno. Stringere il dado di bloccaggio.

8. Scattare il cappuccio del pignone sul perno in basso.

1. Regolare più vicino.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803 lungo 11hao 1602A-1609shi

Shangai

Importato in Australia: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD

Nuovo Galles del Sud 2122 Australia

Importato negli Stati Uniti: Sanven Tecnologia Ltd. Suite 250, 9166 Anah Posto, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Supporto tecnico e certificato di garanzia elettronica
