D4015 - Dörrtillbehör Vevor - Gratis bruksanvisning och manual

Produkttyp	Dörrstängare
Märke	Vevor
Modell	D4015
Material	Aluminium
Färg	Silver eller svart
Max dörrvikt	265 lb (120 kg)
Max dörrbredd	Upp till 1524 mm (60 tum) för ytterdörrar
Mått (ungefärliga)	Kropp: ca 230 mm lång; arm: justerbar
Användning	Inner- och ytterdörrar
Öppningsriktning	Vänster- eller högerhandsdörr
Inställningar	Stängningshastighet och låsning justerbara via ventiler
Rekommenderad stängningstid	4 till 6 sekunder från 90°
Installation	Skruvmontering (trä eller metall beroende på dörrtyp)
Monteringstyper	Vanlig montering, toppmontering (top jamb), parallellarmmontering
Nödvändiga verktyg	Stjärnskruvmejsel, insexnyckel (medföljer)
Medföljande delar	Kropp, arm, bultar, skruvar, insexnyckel, kuggkåpa, plasthölje
Underhåll	Inspektera regelbundet efter slitage, skador, lösa delar
Säkerhet	Låt inte barn klättra; använd skyddsglasögon och handskar vid montering
Garanti	Elektroniskt garantibevis via www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Youxiangongsi, Shanghai, Kina
Importör (Australien)	SIHAO PTY LTD, New South Wales
Importör (USA)	Sanven Technologie Ltd., Rancho Cucamonga, CA
Representant (Storbritannien)	Pooledas Group Ltd

Vanliga frågor - D4015 Vevor

Hur installerar man Vevor D4015 dörrstängare?

Följ instruktionerna enligt monteringstyp: vanlig, toppmontering eller parallellarm. Se diagrammen i manualen för att bestämma dörrhand och borrmått. Använd lämpliga skruvar (trä eller metall) beroende på din dörr.

Hur justerar man stängningshastigheten på dörrstängaren?

Använd hastighetsregleringsventilerna på dörrstängarens kropp. Vrid ventilen BC (backcheck) för att justera allmän hastighet och ventilen latching för låsningshastighet. Ställ in stängningstiden på 4-6 sekunder från 90°.

Vad är max dörrvikt för modell D4015?

Modell D4015 klarar en maximal dörrvikt på 265 lb (120 kg).

Hur bestämmer man dörrens hand (vänster eller höger)?

Ställ dig på gångjärnssidan. Om dörren öppnas genom att dra mot dig är handen densamma som din dominanta hand: höger om gångjärnen är på höger, vänster om de är på vänster. Manualen innehåller ett diagram för förtydligande.

Kan jag installera dörrstängaren på en metalldörr?

Ja, använd självgängande skruvar ST6.3×38 eller de medföljande skruvarna 1/4-20×1/25 för metalldörrar. Förborra styrhål.

Vad göra om en del saknas eller är skadad?

Försök inte montera produkten. Kontakta Vevor support via www.vevor.com/support för en ersättningsdel.

Hur underhåller man dörrstängaren?

Inspektera regelbundet efter tecken på slitage, skador eller lösa delar. Rengör kroppen med en mjuk trasa. Smörj inte ventilerna, eftersom det kan orsaka läckage.

Vilka verktyg behövs för installationen?

Du behöver en stjärnskruvmejsel och eventuellt en borrmaskin. En insexnyckel medföljer i satsen.

Hur justerar man stängningskraften för en tung dörr?

Dörrstängaren D4015 har en kraftinställning (antal ventilsvarv). För ytter- eller tunga dörrar, vrid ventilen medurs för att öka kraften. Se manualens tabell för rekommenderade inställningar.

Är dörrstängaren lämplig för användning av personer med funktionsnedsättning eller äldre?

Ja, ställ in en längre stängningstid (över 6 sekunder) för att underlätta passage. Följ säkerhetsanvisningarna: håll barn och djur borta under installationen.

BRUKSANVISNING D4015 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

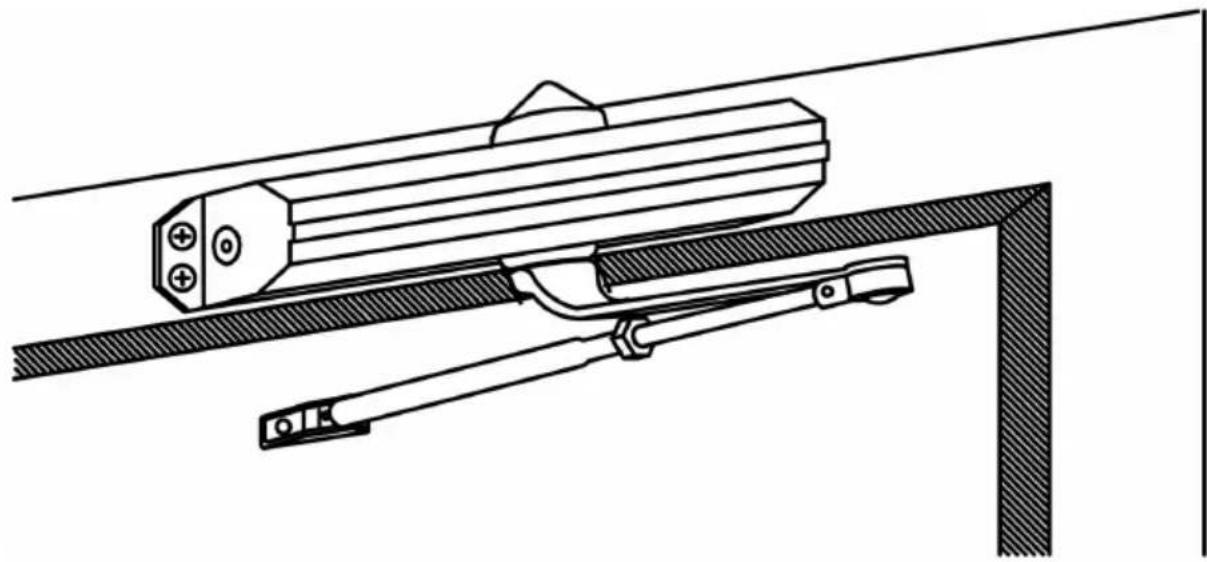

DÖRRSTÄNGARE

MODELL: D4015 / D4016

1. Låt inte barn klättra på enheten.
2. Håll barn och husdjur borta under monteringen. FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING
3. Vänligen montera produkten i strikt enlighet med instruktionerna. Felaktig montering kan vara farligt.
4. Använd skyddsglasögon och arbetshandskar ordentligt under monteringen.
5. Försök inte att sätta ihop produkten när du känner dig trött eller påverkad av alkohol, droger eller medicin.
6. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och färdigmonterade produkten.
7. Separera och räkna alla delar och hårdvara.
8. Förbered följande verktyg: Philips huvudskruvmejsel.
9. Om du använder elverktyg, var noga med att sakta ner och stanna vid behov.
10. Två personer krävs för montering.
11. Följ endast avsedd användning.
12. Använd endast på stabila ytor.
13. Inspektera regelbundet efter tecken på slitage, skador eller lösa delar.

SPARA DENNA INSTRUKTION

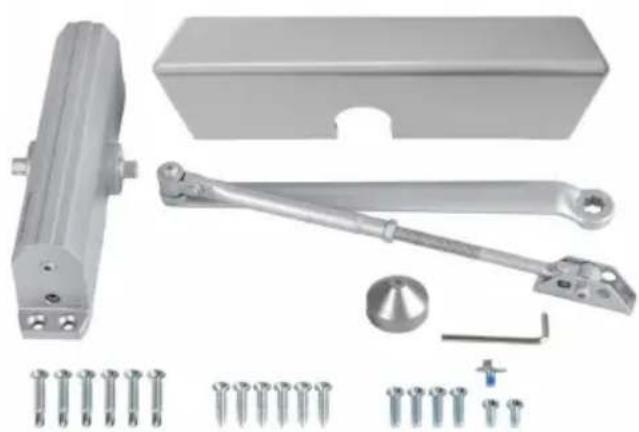

DELLISTA

När du packar upp den här produkten, kontrollera att delarna som anges nedan ingår och inspektera noggrant för eventuella skador som kan ha uppstått

under transporten. Om någon del saknas eller är skadad, försök inte montera eller använda produkten.

NEJ	BILD	DELNAMN	ANTAL
A		Dörrstängare kropp	1
B		HO Arm	1
C		Vipparmsbult M6×10	1
D	[x4xy]	Trädörrar Skruv ST6,3×30	6
E		Insexnyckel	1
F	[y3H]	Själgångande Skruv ST6,3×38	6
G	[yZD8]	Metalldörrar Skruv 1/4-20×16	2
H		Metalldörrar Skruva 1/4-20×25	4
jag		Pinion Cap	1

J

Plastöverdrag

1

PRODUKTPARAMETRAR

Modell	D4015	D4016
Material	Aluminium	Aluminium
Färg	Silverfärgad eller svar	Silverfärgad eller svar
Dörr Max belastning att använda	265 lbs	330 lbs

INSTALLATIONS- OCH DRIFTINSTRUKTIONER

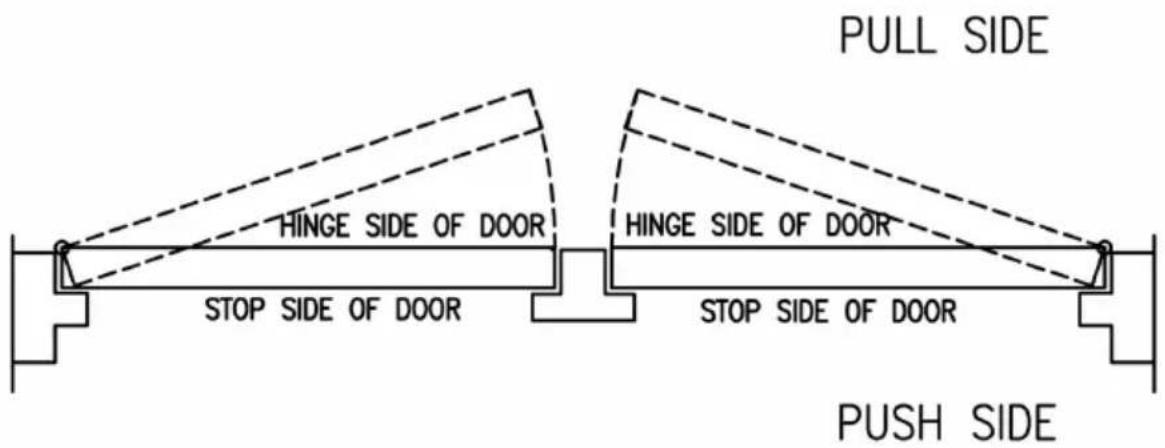

1. Diagram för att bestämma dörrhängning.

DETTA ÄR EN VÄNSTERHÄNGD DÖRR

DETTA ÄR EN HÖGERHÄNGD DÖRR

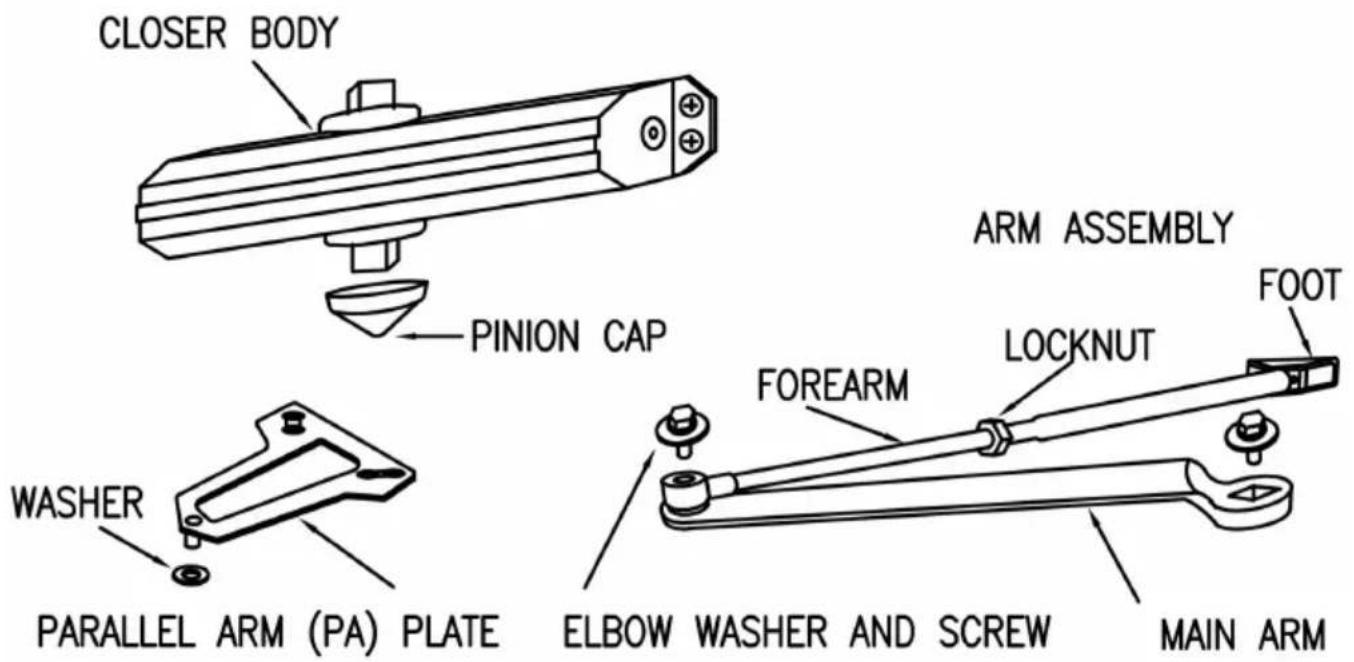

2. Komponenter.

4. Slutliga justeringar och regleringsförfaranden.

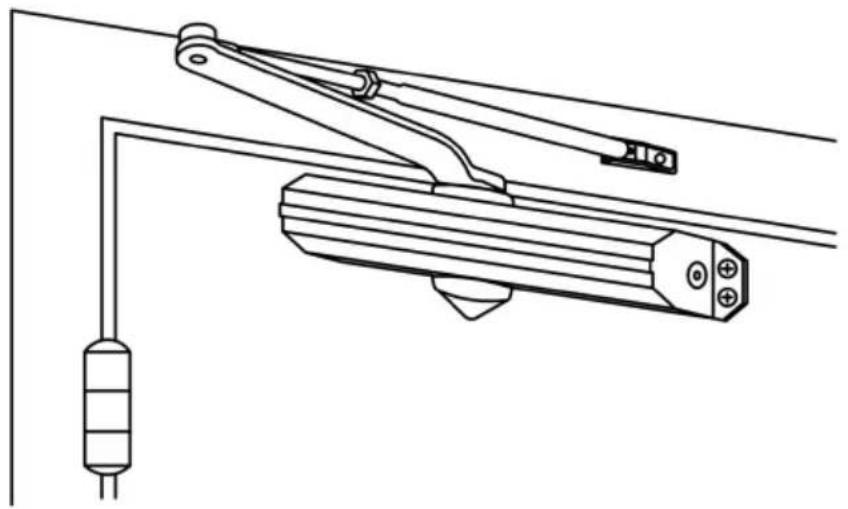

JUSTERING AV DÖRRHASTIGHET OCH STÄNGNINGSHASTIGHET

1. Välj dörrens grad. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna på dörren och förbereda hålen.
2. Montera huvudarmen till dörrstängaren.
3. Fäst närmare dörren med hastighetsreglerande ventiler mot gångjärnet.
4. Fäst underarmens fot på ramen.
5. Justera underarmens längd för att placera underarmen i rät vinkel mot ramen när den är ansluten till huvudarmen vid armbågen. Använd brickor och skruvar som medföljer för att säkra vridanslutningen. Dra åt på underarmen.
6. Snäpp drevkåpan över spindeln i botten av stängaren.
7. Justera närmare.

Tabellen är lämplig för dörrstängare för effektjustering.

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

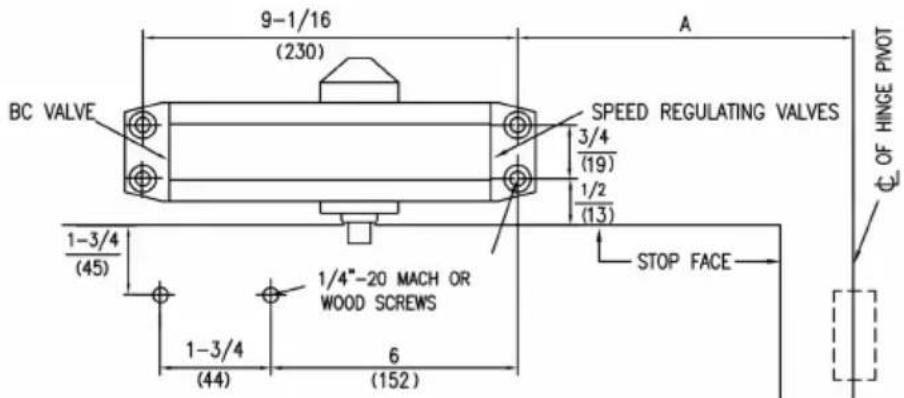

6. Toppkarminstallation

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

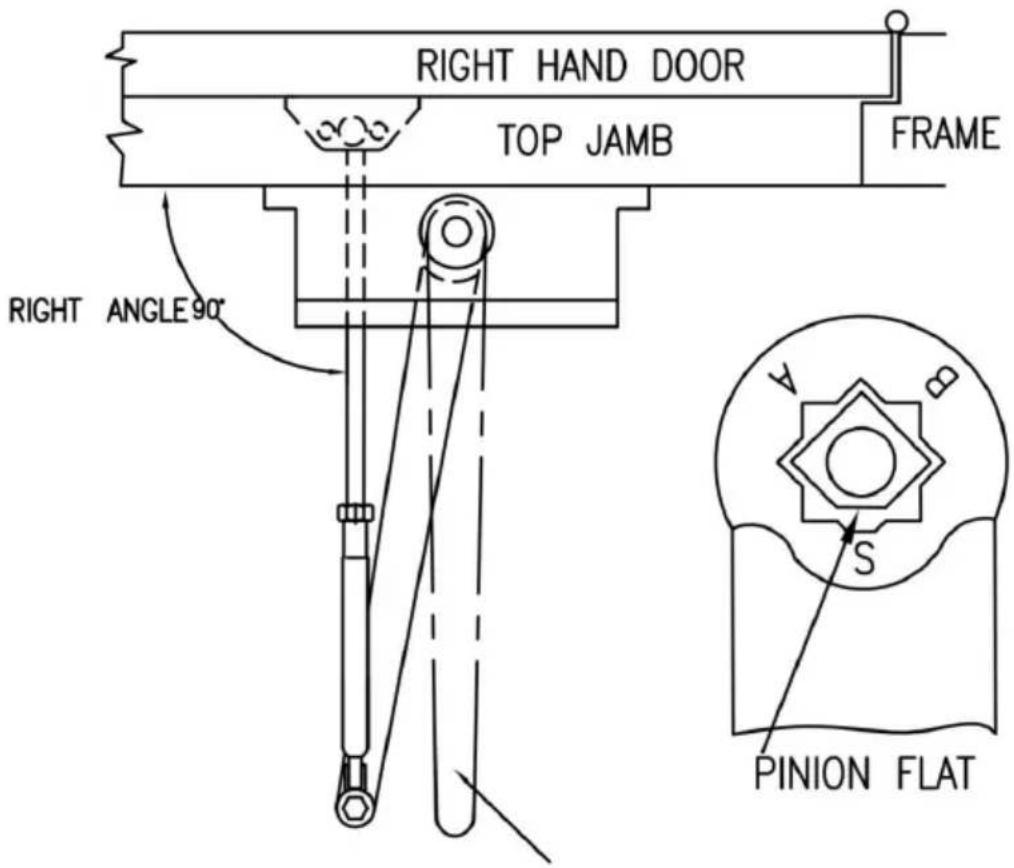

Position av armar och indexinställningar

POSITION AV HUVUDARMEN VID MONTERING PÅ SPINDELN

Installationsinstruktioner

1. Välj grad av dörr. Använd mått som visas i diagrammet och illustrationen ovan för att markera platsen för fästskruvarna på dörr och karm förborra hål.
2. Montera huvudarmen till närmare.
3. Fäst närmare ramen med hastighetsreglerande ventiler mot gångjärn.
4. Fäst underarmens fot på dörren.
5. Justera längden på underarmen för att positionera underarmen i rät vinkel mot ramen när den är ansluten till huvudarmen vid armbågen. Använd brickor och skruvar som medföljer för att säkra pivotkopplingen. Dra åt låsmuttern på underarmen.
6. Snäpp pinjongkåpan över spindeln i botten av närmare.
7. Justera närmare.

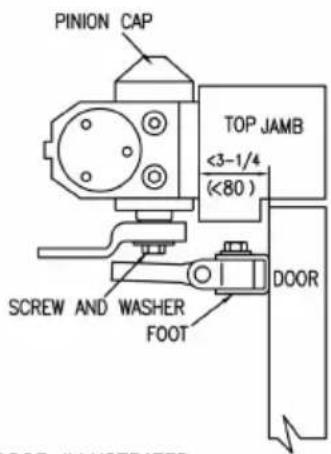

1. Välj graden av dörr. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna på dörren och förbereda hålen.
2. Fäst närmare på dörren med hastighetsreglerande ventiler tillbaka till gångjärnet.
3. Fäst pa-plattan på toppramen enligt bilden.
4. Ta bort foten från underarmen och kassera.
5. Montera armen på kugghjulsaxeln. Vrid drevet 45° mot dörrens gångjärnskant för att rikta in huvudarmens bokstav "B" (höger dörr) eller "A" (vänster dörr) med kugghjulet platt. Fäst med armskruv.
6. Fäst underarmen på pa-plattan med skruven som togs bort från steg 4 och pa-skobrickan som ingår i skruvpaketet.
7. Justera underarmens längd för att ställa in armbågen cirka 1-1/2" (38 mm) från dörren när den är ansluten till huvudarmen. Använd bricka och skruv som medföljer för att säkra vridanslutningen. Dra åt låsmuttern.
8. Fäst pinjongkåpan över spindeln i botten.
9. Justera närmare.

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Baoshan Qu, Shuangcheng Lu 803, Nong 11 Hao, 1602A-1609 Shi, Shanghai

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importerad till USA: Sanven Teknologi Ltd. Svit 250, 9166 Anaheim Plats, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Teknisk support och e-garanticertifikat
