BRUKSANVISNING D4016 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

DÖRRSTÄNGARE

MODELL: D4015 / D4016

1. Låt inte barn klättra på enheten.
2. Håll barn och husdjur borta under monteringen.
   FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING
3. Vänligen montera produkten i strikt enlighet med instruktionerna.
   Felaktig montering kan vara farligt.
4. Använd skyddsglasögon och arbetshandskar ordentligt under monteringen.
5. Försök inte att sätta ihop produkten när du känner dig trött eller påverkad av alkohol, droger eller medicin.
6. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och färdigmonterade produkten.
7. Separera och räkna alla delar och hårdvara.
8. Förbered följande verktyg: Philips huvudskruvmejsel.
9. Om du använder elverktyg, var noga med att sakta ner och stann behov.
10. Två personer krävs för montering.
11. Följ endast avsedd användning.
12. Använd endast på stabila ytor.
13. Inspektera regelbundet efter tecken på slitage, skador eller lösa

SPARA DENNA INSTRUKTION S

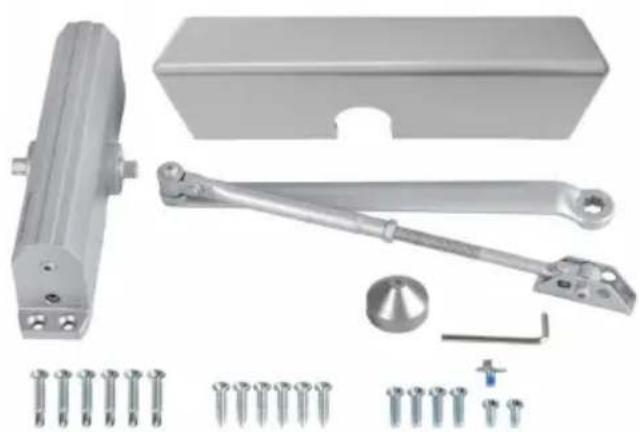

PART LIST

När du packar upp den här produkten, kontrollera att delarna som an nedan ingår och inspektera noggrant för eventuella skador som kan h uppstått

under transitering. Om någon del saknas eller är skadad, försök inte montera eller använda produkten.

NEJ	BILD	DELNAMN	ANTAL
A		Dörrstängare kropp	1
B		HO Arm	1
C		Vipparmsbult M6×10	1
D		Trädörrar Skruv ST6,3×30	6
E		Insexnyckel	1
F	[2BTY]	Själgångande Skruv ST6,3×38	6
G		Metalldörrar Skruv 1/4-20×16	2
H		Metalldörrar Skruva 1/4-20×25	4
jag		Pinion Cap	1

J

Plastöverdrag

1

PRODUCT PAREMETERS

Modell	D4015	D4016
Material	Aluminium	Aluminium
Färg	Silverfärgad eller svar	Silverfärgad eller svar
Dörr Max belastning att använda	265 lbs	330 lbs

INSTALLATION AND OPERATION INSTRUCTIONS

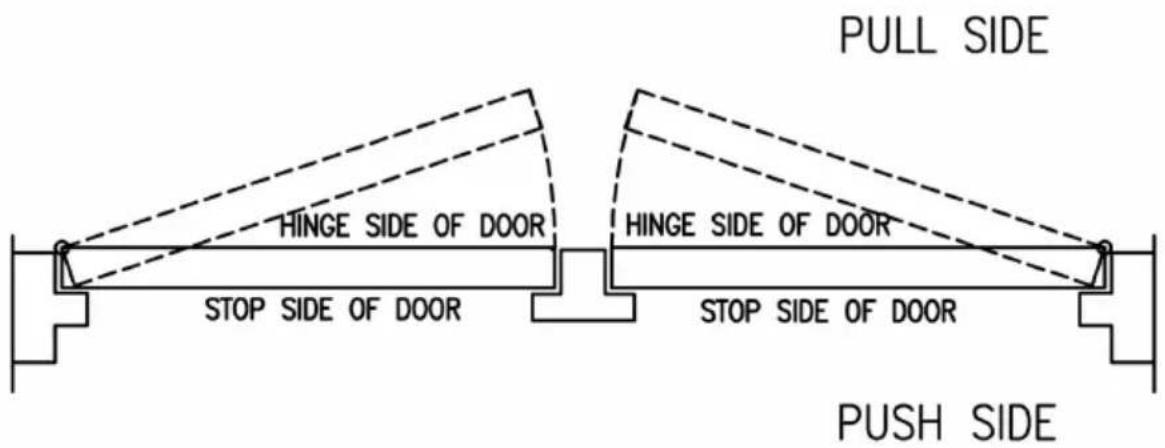

1. Diagram för att bestämma dörrhanden.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE

THIS IS A LEFT HAND DOOR

THIS IS A RIGHT HAND DOOR

2. Komponenter.

CLOSER BODY PINION CAP ARM ASSEMBLY FOOT WASHER PARALLEL ARM (PA) PLATE FOREARM LOCKNUT ELBOW WASHER AND SCREW MAIN ARM

4. Slutliga justeringar och regleringsförfaranden.

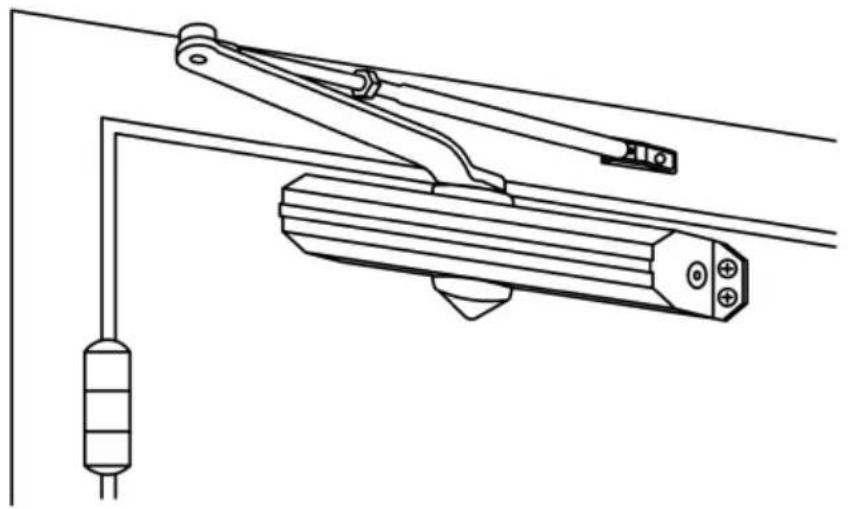

REGULATING DOOR SPEED AND LATCHING SPEED

1. Välj grad av dörr. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna på dörren och förbereda hålen.
2. Montera huvudarmen till närmare.
3. Fäst närmare dörren med hastighetsreglerande ventiler mot gångjärnet.
4. Fäst underarmens fot på ramen.
5. Justera underarmens längd för att placera underarmen i rät ramen när den är ansluten till huvudarmen vid armbågen, anvär och skruv som medföljer för att säkra vridanslutningen. Dra åt på underarmen.
6. Snäpp drevkåpan över spindeln i botten av stängaren.
7. Justera närmare.

Tabellen är lämplig för dörrstängare för effektjustering.

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

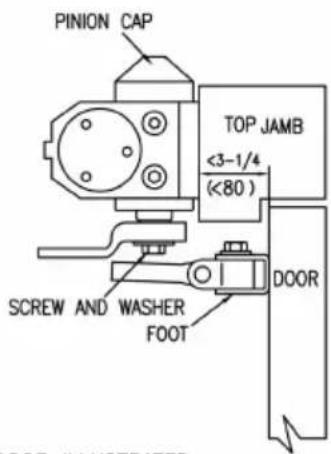

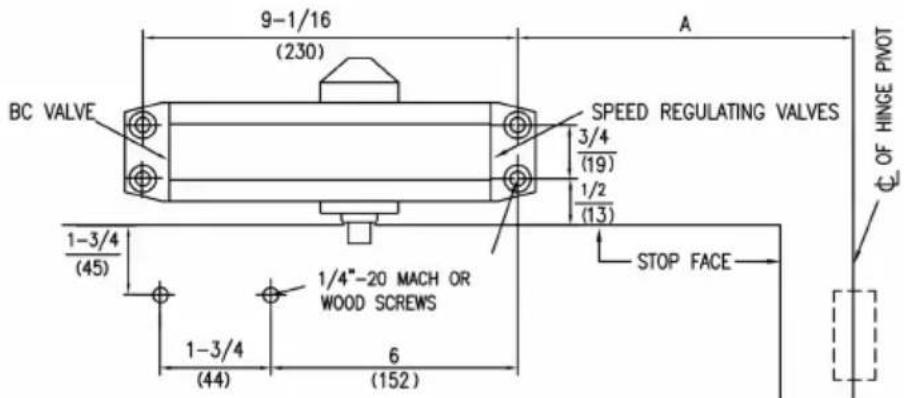

6.Topp JAMB installation

9-1/16 (230) BC VALVE SPEED REGULATING VALVES 3/4 (19) 1/2 (13) 1-3/4 (45) 1/4"-20 MACH OR WOOD SCREWS 1-3/4 (44) 6 (152) STOP FACE A Φ OF HINGE PIVOT

PINION CAP TOP JAMB <3-1/4 (<80) SCREW AND WASHER FOOT DOOR

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

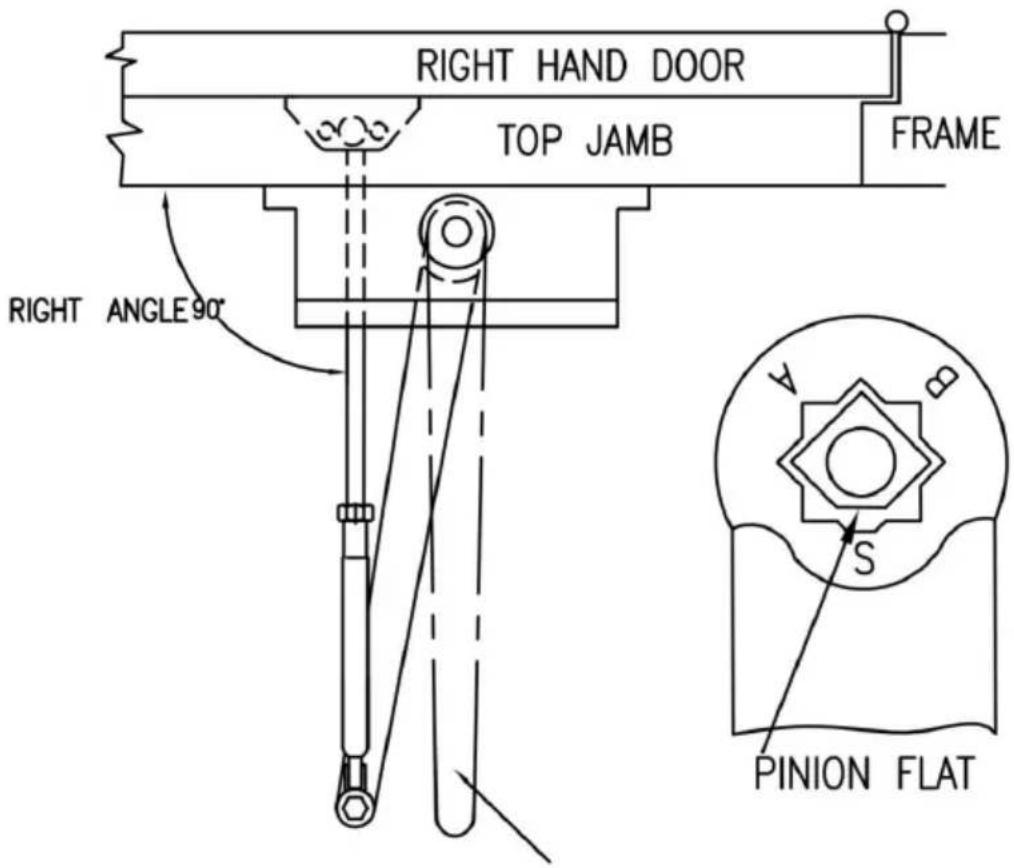

Position av armar och indexinställningar

RIGHT HAND DOOR TOP JAMB FRAME RIGHT ANGLE 90° PINION FLAT

POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

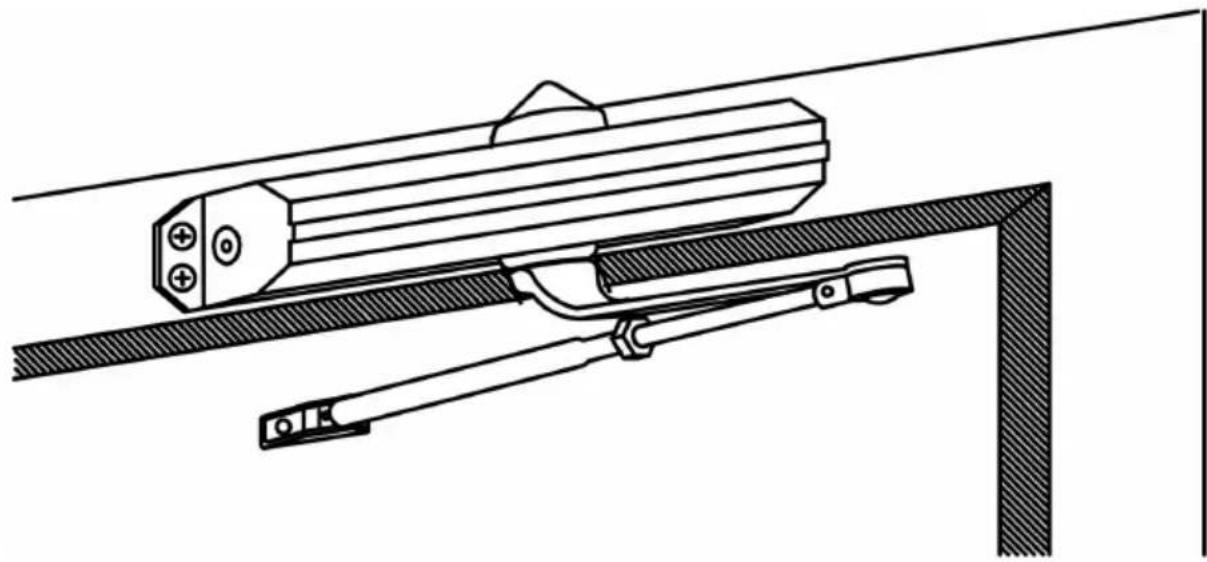

Installations instruktioner

1. Välj grad av dörr. Använd mått visas i diagrammet och illustratione ovan för att markera platsen för fästskruvarna på dörr och karm förbe hål.
2. Montera huvudarmen till närmare .
3. Fäst närmare ramen med hastighet reglerventiler mot gångjärn .
4. Fäst underarmens fot på dörren .
5. Justera längden på underarmen till position underarmen i rät vinkel ramen när den är ansluten till huvudarmen vid armbågen använd brick och skruv som medföljer för att säkra pivotkoppling. Dra åt låset mutl underarmen.
6. Snäpp pinjongkåpan över spindeln i botten av närmare .
7. Justera närmare .

1. Välj graden av dörr. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna på dörr och förbereda hålen.

2. Fäst närmare dörren med hastighetsreglerande ventiler tillbaka till gångjärnet.

3. Fäst pa-plattan på toppramen enligt bilden

4. Ta bort foten från underarmen och kassera.

5. Montera armen på kugghjulsaxeln. vrid drevet 45° mot dörrens gångjärnskant för att rikta in huvudarmens bokstav "B" (höger dörr) ell "A" (vänster dörr) med kugghjulet platt. Fäst med armskruv.

6. Fäst underarmen på pa-plattan med skruven som togs bort från fo steg 4 och pa-skobrickan som ingår i skruvpaketet.

7. Justera underarmens längd för att ställa in armbågen cirka 1-1/2" (mm) från dörren när den är ansluten till huvudarmen. använd bricka skruv som medföljer för att säkra vridanslutningen. Dra åt läsmuttern.

8. Fäst pinjongkåpan över spindeln i botten

9. Justera närmare.
