MANUAL DE USUARIO D4016 Vevor
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
CIERRA PUERTAS
MODELO: D4015 / D4016
- No permita que los niños se suban a la unidad.
- Mantenga alejados a los niños y las mascotas durante el montaje. PRECAUCIONES DE MONTAJE
- Ensamble el producto estrictamente de acuerdo con las instrucciones. El montaje incorrecto podría ser peligroso.
- Utilice gafas de seguridad y guantes de trabajo correctamente durante el montaje.
- No intente montar el producto cuando se sienta cansado o bajo la influencia del alcohol, drogas o medicamentos.
- La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
- Separe y cuente todas las piezas y herrajes.
- Prepare la siguiente herramienta: Destornillador Philips.
- Si utiliza herramientas eléctricas, tenga cuidado de reducir la velocidad y detenerse cuando sea necesario.
- Para el montaje se necesitan dos personas.
- Siga únicamente los usos previstos.
- Úselo únicamente en superficies estables.
- Inspeccione periódicamente para detectar signos de desgaste, daños o piezas sueltas.
GUARDE ESTAS INSTRUCCIONES
LISTA DE PIEZAS
Al desembalar este producto, verifique que las piezas que se enumeran a continuación estén incluidas e inspeccione cuidadosamente por cualquier daño que pueda haber ocurrido
durante el tránsito. Si falta alguna pieza o está dañada, no ensamble ni utilice el producto.
©
| j | Cubierta plástica | 1 |
PARÁMETROS DEL PRODUCTO
| Modelo | D4015 | D4016 |
| Material | Aluminio | Aluminio |
| Color | Plateado o negro | Plateado o negro |
| Carga máxima de puerta a utilizar | 265 libras | 330 libras |
INSTRUCCIONES DE INSTALACIÓN Y OPERACIÓN

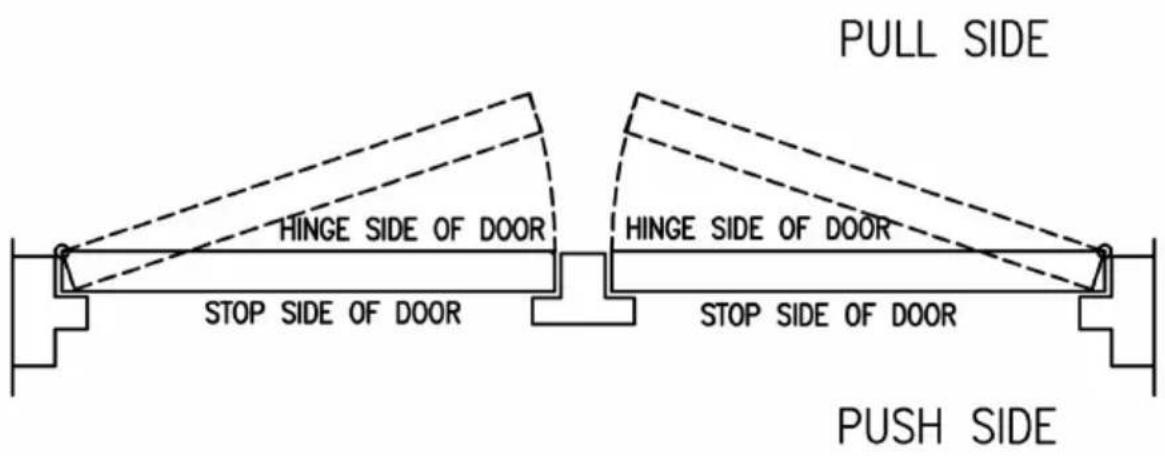

- Gráfico para determinar la mano de la puerta.

ESTA ES UNA PUERTA IZQUIERDA
ESTA ES UNA PUERTA DERECHA

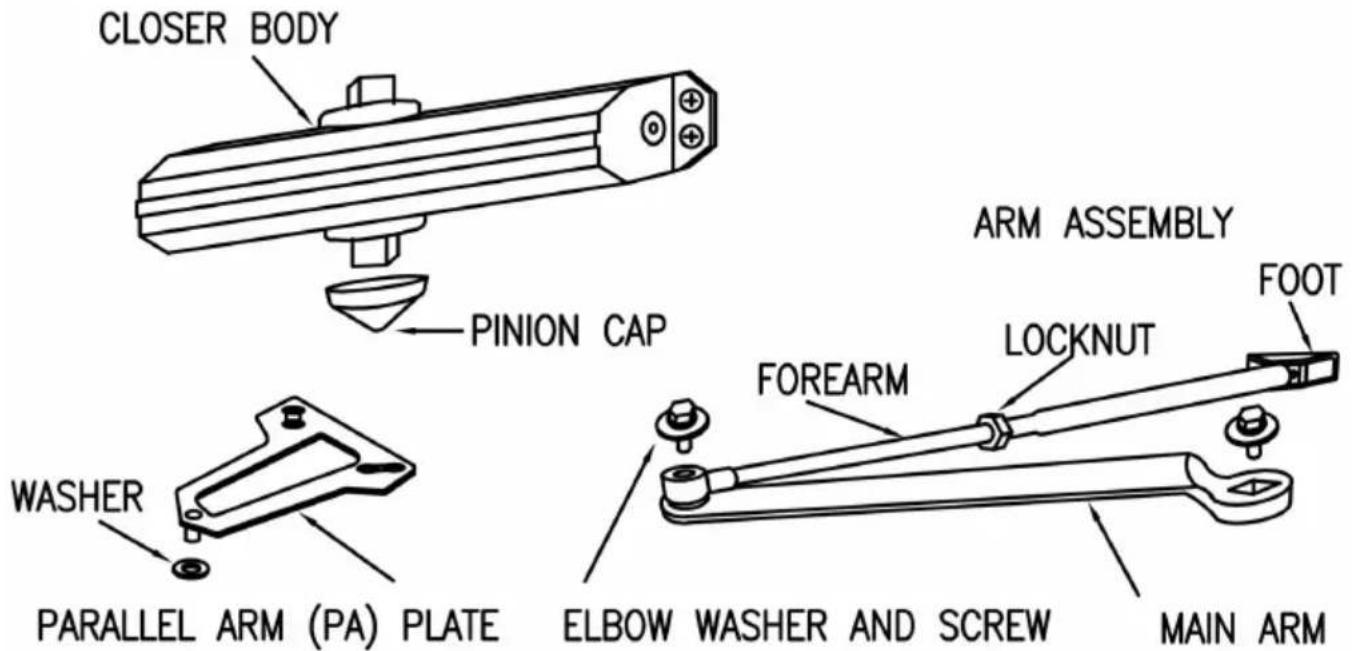

2. Componentes.

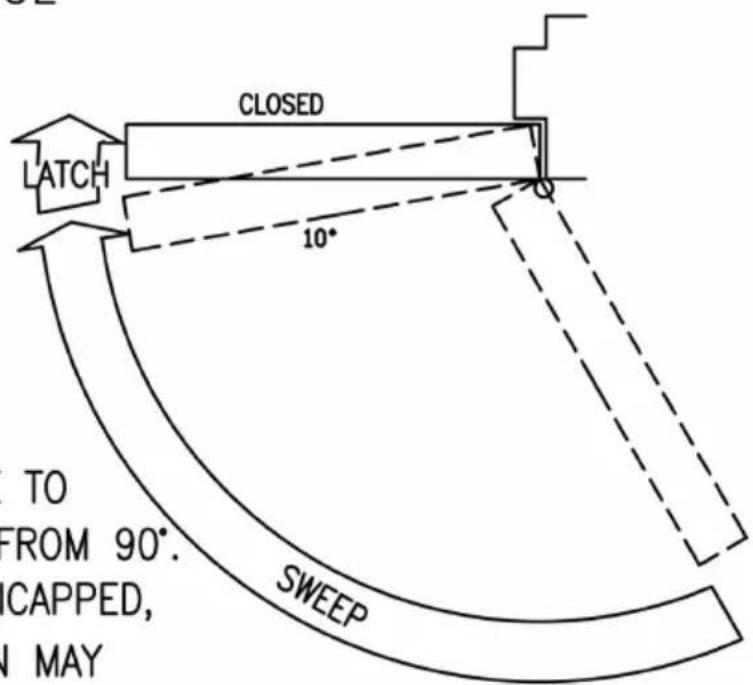

3. Función de control.
CONTROL DE VELOCIDAD DE CIERRE
PRECAUCIÓN NO SAQUE LAS VÁLVULAS DEL CIERRAPUERTAS O SE PRODUCIRÁ UNA FUGA
ATENCIÓN:
AJUSTE EL TIEMPO DE CIERRE ENTRE 4 Y 6 SEGUNDOS DESDE 90°. EL USO DE LA PUERTA POR PERSONAS CON DISCAPACIDAD, ANCIANOS O NIÑOS PEQUEÑOS PUEDE REQUERIR UN TIEMPO DE CIERRE MÁS LARGO.

4. Procedimientos finales de ajuste y regulación.
REGULACIÓN DE LA VELOCIDAD DE LA PUERTA Y DE LA VELOCIDAD DE CIERRE

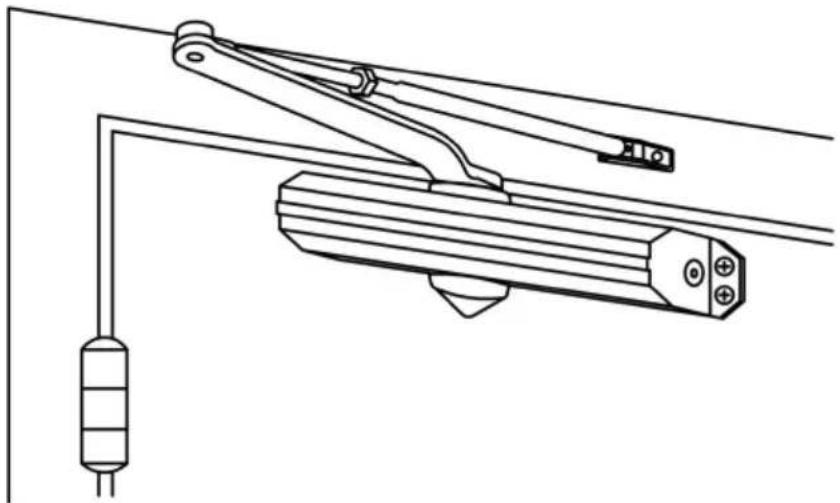

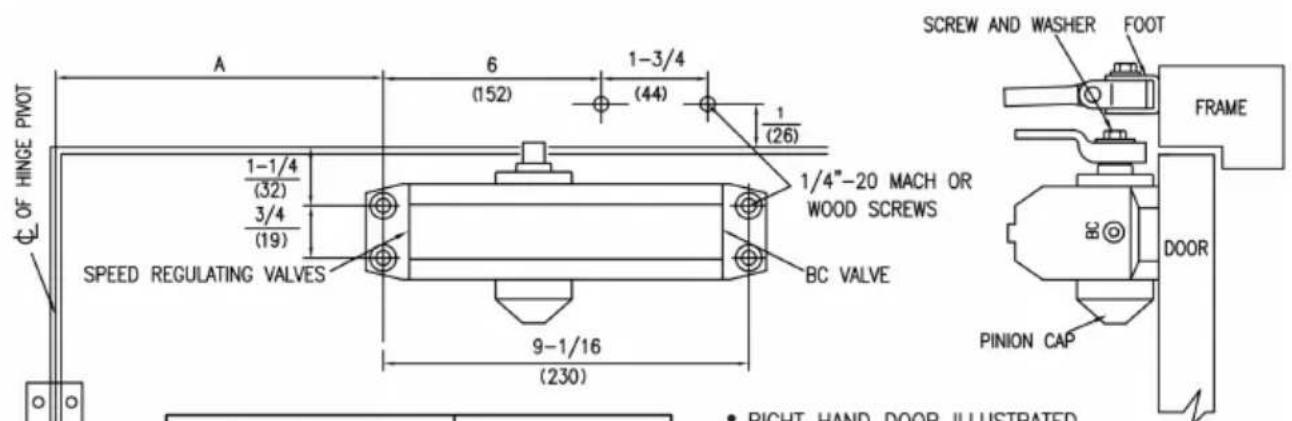

5. Instalación normal del brazo.

| DIMENSIONS "A" | OPENING | |
| inches | mm | |
| 7 | 178 | T100° |
| 6 | 152 | 101°T0120° |
| 3-1/2 | 89 | *121°T0180° |
Instrucciones de instalación
- Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en el cuadro y la ilustración de arriba para marcar la posición de los tornillos de fijación en la puerta y los orificios de preparación del marco.
2. Ensamble el brazo principal al cierrapuertas.
- Conecte el cierrapuertas a la puerta con las válvulas de regulación de velocidad hacia la bisagra.
- Fije el pie del antebrazo al marco.
- Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal. Use la arandela y el tornillo proporcionados para asegurar la cabeza de pivote. Apriete la contratuerca en el antebrazo.
- Coloque la tapa del piñón sobre el eje en la parte inferior del cierrapuertas.
- Ajuste más cerca.

La tabla es adecuada para el cierre eléctrico de puertas.
| MAXIMUM DOOR WIDTH | FULL TURNS REQUIRED | |
| EXTERIOR DOORS | INTERIOR DOORS | |
| —— | 5 lb-f* | 13 TURNS C.C.W. |
| 8.5 lb-f* | 34" (864) | 9 TURNS C.C.W. |
| 30" (762) | 38" (962) | 5 TURNS C.C.W. |
| 36" (914) | 48" (1219) | 0 TURNS |
| 42" (1067) | 54" (1372) | 5 TURNS C.W. |
| 48" (1219) | 60" (1524) | 10 TURNS C.W. |

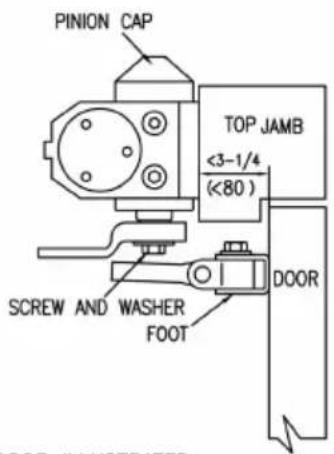

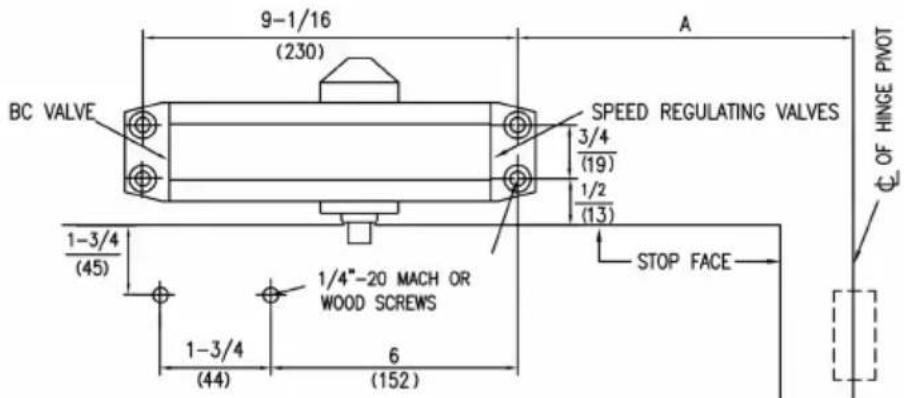

6. Instalación superior de JAMB


| DIMENSIONS "A" | OPENING | |
| inches | mm | |
| 7-1/2 | 191 | T100° |
| 6 | 152 | 101°T0120° |
| 3-1/2 | 89 | *121°T0180° |

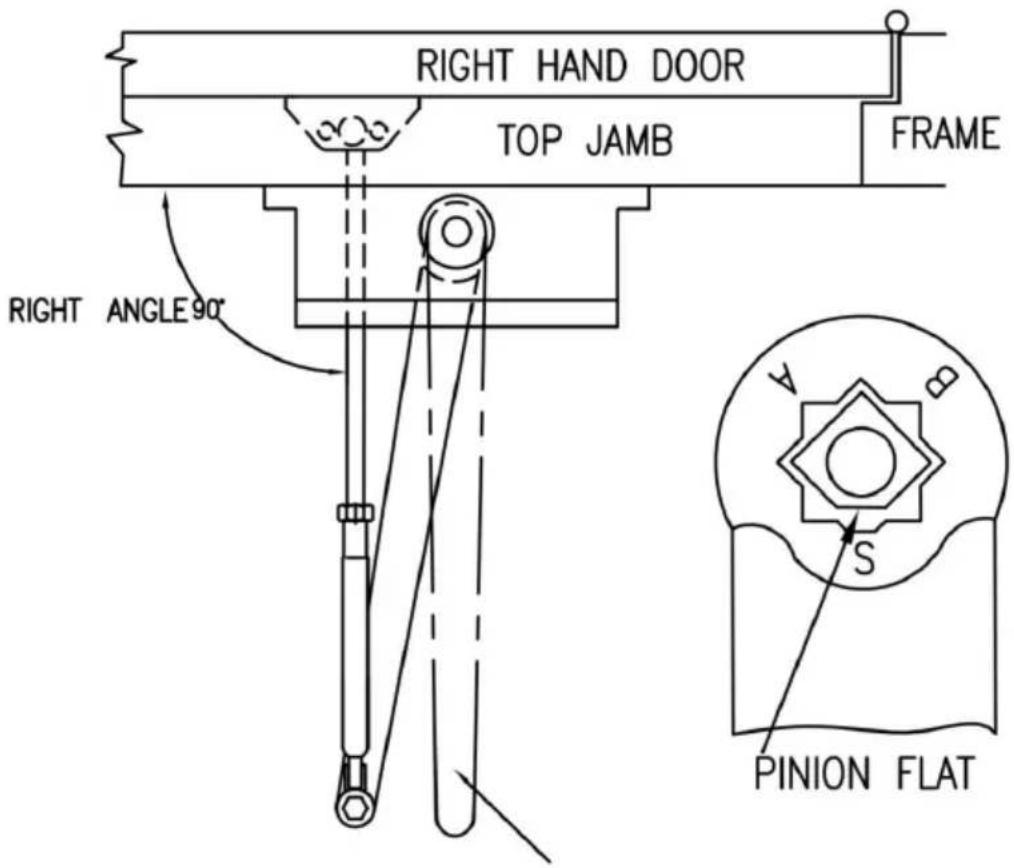

Posición de los brazos y configuración del índice.

POSICIÓN DEL BRAZO PRINCIPAL AL ENSAMBLAR AL EJE
Instrucciones de instalación
- Seleccione el grado de la puerta. Use las dimensiones que se muestran en la tabla y la ilustración de arriba para marcar la ubicación de los tornillos de fijación. En la puerta y el marco prepare los agujeros.
- Ensamble el brazo principal al cierrapuertas.
- Adjunte el cierrapuertas al marco con las válvulas reguladoras de velocidad hacia la bisagra.
- Coloque el pie del antebrazo en la puerta.
- Ajuste la longitud del antebrazo a la posición. El antebrazo en ángulo con el marco cuando se conecta al brazo principal en el codo. Use la arandela y el tornillo proporcionados para asegurar la conexión de pivote. Apretar la tuerca de bloqueo en el antebrazo.
- Coloque la tapa del piñón sobre el eje en la parte inferior.
- Ajuste más cerca.

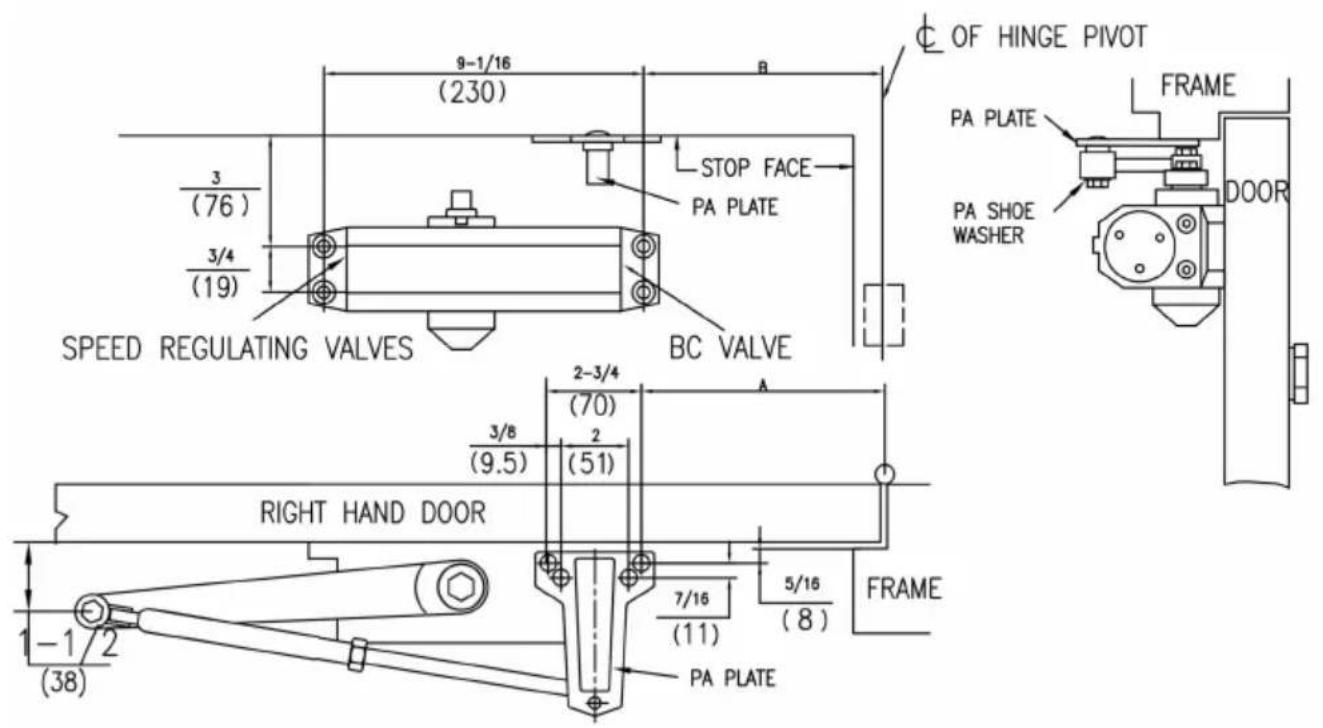

11. Instalación de brazos paralelos

Instrucciones de instalación
- Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en la tabla y la ilustración de arriba para marcar la ubicación de los tornillos de fijación en la puerta y prepare los orificios del marco.
- Coloque el cierrapuertas a la puerta con las válvulas reguladoras de velocidad nuevamente hacia la bisagra.
3. Fije la placa al marco superior como se muestra.
4. Retire el pie del antebrazo y deséchelo.
- Instale el brazo en el eje del piñón. Gire el piñón 45° hacia la bisagra de la puerta para alinear la letra "B" (puerta derecha) o "A" (puerta izquierda) del brazo principal con el piñón plano. Sujete con el tornillo del brazo.
6. Sujete el antebrazo a la placa usando el tornillo que quitó del paso 4 y la arandela de zapata incluida en el paquete de tornillos.
- Ajuste la longitud del antebrazo para colocar el codo del brazo aproximadamente a 1-1/2" (38 mm) de la puerta cuando esté conectado al brazo principal. Utilice la arandela y el tornillo proporcionados para
asegurar la conexión de pivote. Apriete la contratuerca.
- Coloque la tapa del piñón sobre el eje en la parte inferior.
9. Ajuste más cerca.
