D202 - Accesorio de puerta Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cierra-puertas
Marca	Vevor
Modelo	D202
Material	Aluminio
Color	Plateado o Negro
Capacidad de carga máxima de la puerta	100 lb (aproximadamente 45 kg)
Dimensiones (Largo × Ancho × Alto)	Aproximadamente 250 × 50 × 60 mm
Peso	Aproximadamente 1,5 kg
Alimentación	Mecánica (sin alimentación eléctrica)
Funciones principales	Ajuste de la velocidad de cierre y de la velocidad de bloqueo
Tipos de instalación	Lado derecho, lado izquierdo, paralelo lado empuje
Tornillos incluidos	Para puertas de madera: ST5.5×30 (×4) y ST5.5×20 (×2); para puertas metálicas: M5×15 (×6)
Contenido del paquete	Cuerpo del cierra-puertas, brazo principal, perno de balancín, tornillos de montaje, tapa del piñón
Seguridad	No permitir que los niños trepen; usar gafas de seguridad y guantes durante el ensamblaje
Mantenimiento y limpieza	Inspeccionar regularmente los tornillos y las piezas para detectar desgaste, daños o aflojamiento
Piezas de repuesto y reparabilidad	Piezas disponibles: cuerpo, brazo, tornillos; reparación posible siguiendo las instrucciones del manual
Garantía	Certificado de garantía electrónico; asistencia técnica: www.vevor.com/support

Preguntas frecuentes - D202 Vevor

¿Cómo determinar si la puerta es de mano izquierda o mano derecha?

Póngase frente a la puerta del lado donde se ven las bisagras. Si las bisagras están a la izquierda, es una puerta de mano izquierda; si están a la derecha, es una puerta de mano derecha. El esquema en el manual le ayuda a confirmar.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador de estrella. Si usa herramientas eléctricas, asegúrese de reducir la velocidad y tener cuidado. Se recomiendan dos personas para el montaje.

¿Cómo ajustar la velocidad de cierre de la puerta?

Gire la válvula de regulación de velocidad en el sentido de las agujas del reloj para ralentizar el cierre, o en sentido contrario para acelerarlo. Nunca desenrosque las válvulas completamente, ya que esto provocaría una fuga.

¿Cuál es la capacidad de carga máxima de este cierra-puertas?

El cierra-puertas Vevor D202 puede soportar una puerta con un peso máximo de 100 libras (aproximadamente 45 kg). Asegúrese de que su puerta no supere este límite.

¿Puedo instalar este cierra-puertas en una puerta metálica?

Sí, el kit incluye tornillos especiales para puertas metálicas (M5×15). Use los tornillos adecuados y taladre agujeros previos si es necesario.

¿Cómo instalar el cierra-puertas en modo paralelo lado empuje?

Fije el cuerpo del cierra-puertas en la puerta con las válvulas de regulación orientadas hacia la bisagra. Monte el brazo principal en el eje girándolo 30° hacia la bisagra, luego fije el antebrazo paralelo al marco. Consulte el manual para los esquemas detallados.

¿Qué hacer si falta una pieza o está dañada?

No intente ensamblar ni usar el producto. Contacte al servicio postventa a través de www.vevor.com/support para obtener una pieza de repuesto.

¿Cómo mantener el cierra-puertas?

Inspeccione regularmente los tornillos, los brazos y el cuerpo para detectar cualquier signo de desgaste, daño o aflojamiento. Apriete los tornillos si es necesario y limpie con un paño seco.

¿Cuál es el tiempo de cierre recomendado para personas con discapacidad?

Para personas mayores, discapacitadas o niños pequeños, se recomienda ajustar el tiempo de cierre a 4 a 6 segundos desde un ángulo de 90°.

¿Dónde encontrar el manual completo en PDF?

Puede descargar gratis el manual en formato PDF en notice-facile.com o directamente en el sitio de Vevor. El manual está disponible en varios idiomas.

MANUAL DE USUARIO D202 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

CIERRA PUERTAS

MODELO: D202

1. No permita que los niños se suban a la unidad.
2. Mantenga alejados a los niños y las mascotas durante el montaje. PRECAUCIONES DE MONTAJE
3. Ensamble el producto estrictamente de acuerdo con las instrucciones. El montaje incorrecto podría ser peligroso.
4. Utilice gafas de seguridad y guantes de trabajo correctamente durante el montaje.
5. No intente montar el producto cuando se sienta cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
7. Separe y cuente todas las piezas y herrajes.
8. Prepare la siguiente herramienta: Destornillador Philips.
9. Si utiliza herramientas eléctricas, tenga cuidado de reducir la velocidad y detenerse cuando sea necesario.
10. Para el montaje se necesitan dos personas.
11. Siga únicamente los usos previstos.
12. Úselo únicamente en superficies estables.
13. Inspeccione periódicamente para detectar signos de desgaste, daños o piezas sueltas.

GUARDE ESTAS INSTRUCCIONES

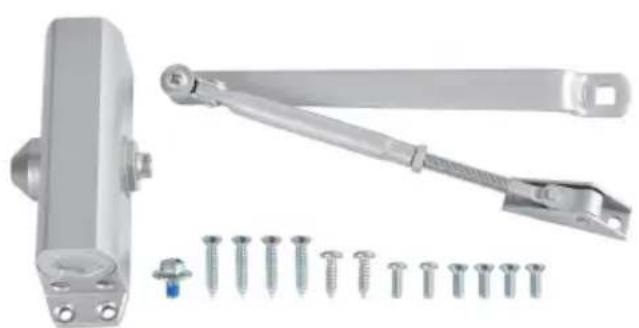

LISTA DE PIEZAS

Al desembalar este producto, verifique que las piezas que se enumeran a continuación estén incluidas e inspeccione cuidadosamente por cualquier daño que pueda haber ocurrido

durante el tránsito. Si falta alguna pieza o está dañada, no ensamble ni utilice el producto.

NO	IMAGEN	NOMBRE DE LA PARTE	CANTI DAD
A		Cuerpo del cierrapuertas	1
B		Brazo HO	1
C		Perno del balancín M6×1	1
D		Tornillo Puertas Madera ST5.5×30	4
mi		Tornillo Puertas Madera ST5.5×20	2
F	[KSYH]	Puertas Metálicas M5×15	2
GRA MO	[BAKT]	Puertas Metálicas Tornillo M5×15	4
h		Tapa de piñón	1

PARÁMETROS DEL PRODUCTO

Modelo	D202
Material	Aluminio
Color	Plateado o negro
Carga máxima de puerta a utilizar	100 libras

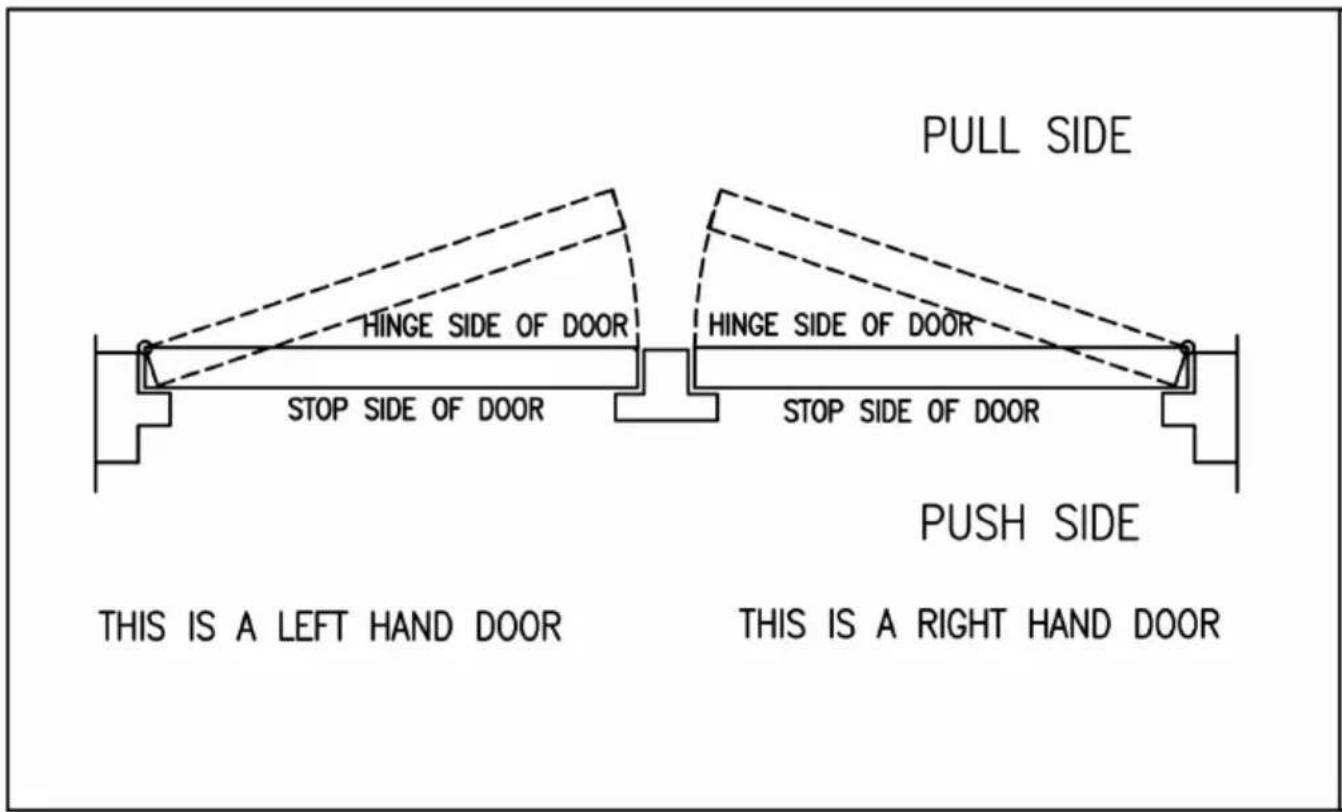

1. Gráfico para determinar la mano de la puerta.

1. Procedimientos finales de ajuste y regulación.

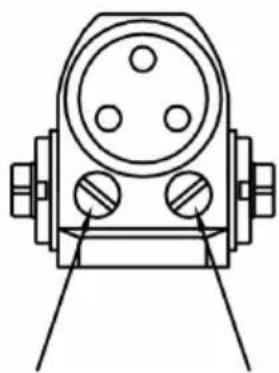

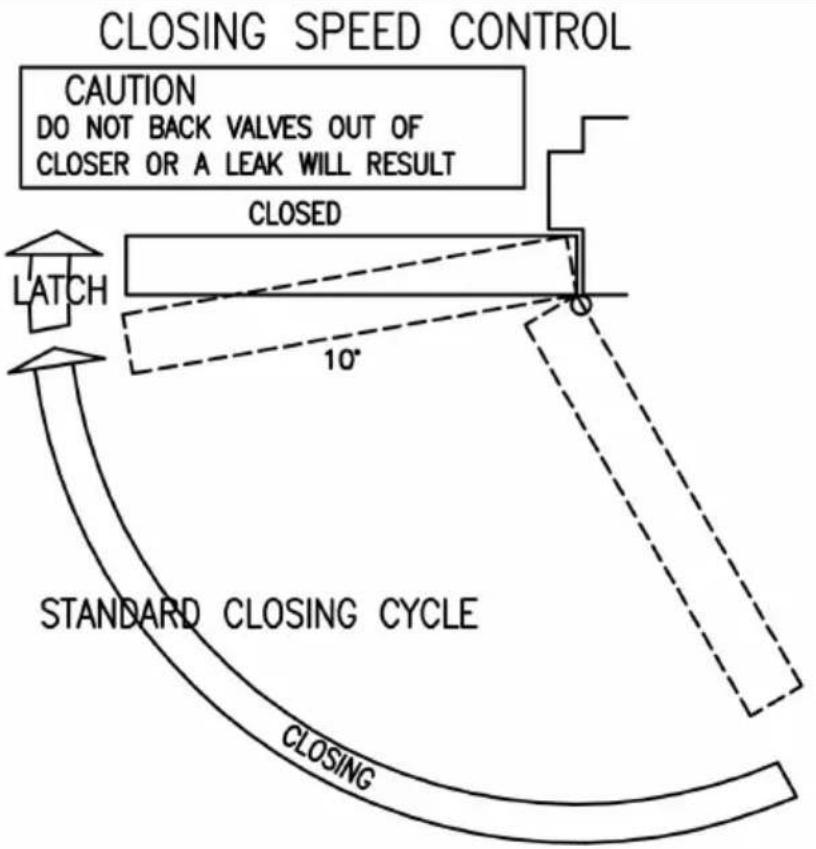

REGULACIÓN DE LA VELOCIDAD DE LA PUERTA Y DE LA VELOCIDAD DE CIERRE

GIRE LA VÁLVULA DE REGULACIÓN DE VELOCIDAD EN EL SENTIDO DE LAS AGUJAS DEL RELOJ PARA REDUCIR LA VELOCIDAD, O EN EL SENTIDO CONTRARIO PARA AUMENTARLA.

3. Instalación estándar: instalación del lado derecho.

PUERTA DERECHA ILUSTRADA

Instrucciones de instalación

1. Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en el cuadro y la ilustración de arriba para marcar la posición de los tornillos de fijación en la puerta y los orificios de preparación en el marco. 2. Ensamble el brazo principal al cierrapuertas. 3. Coloque el cierrapuertas a la puerta con las válvulas de regulación de velocidad hacia la bisagra. 4. Fije el pie del antebrazo al marco.
2. Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal. Use la arandela y el tornillo proporcionados para asegurar la cabeza de pivote. Apriete la contratuerca en el antebrazo. 6. Coloque la tapa del piñón sobre el eje en la parte inferior del cierrapuertas.

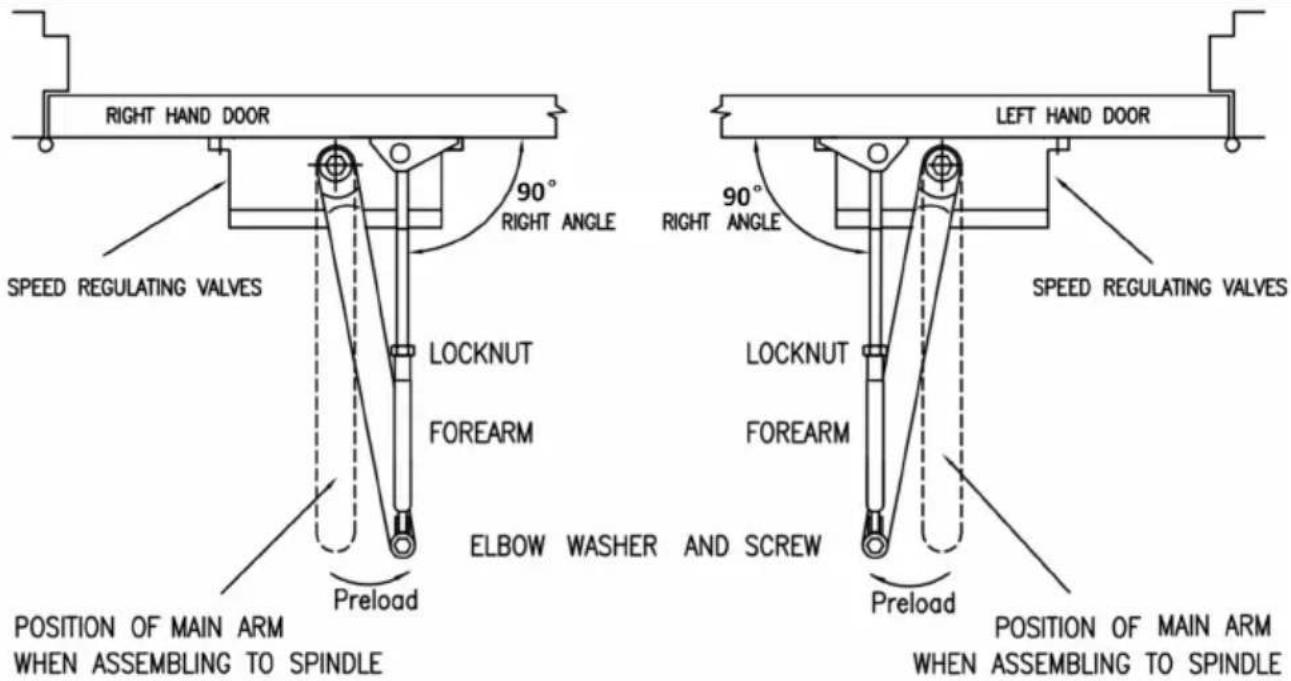

4. Posición de instalación estándar de los brazos y ajuste índice.
	Atención : _Ajustar el tiempo de velocidad de cierre para entre 4 a 6 segundos desde 90 uso de la puerta p personas discapacitadas. Las personas mayores o los niños pequeños pueden requieren un tiempo de cierre ma prolongado.

5. Otra instalación: instalación del lado derecho del empuje

PUERTA IZQUIERDA ILUSTRADA

Instrucciones de instalación

1. Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en el cuadro y la ilustración de arriba para marcar la ubicación de los tornillos de fijación en la puerta y los orificios de preparación en el marco. 2. Ensamble el brazo principal al cierrapuertas. 3. Coloque el cierre al marco con las válvulas reguladoras hacia la bisagra. 4. Fije el pie del antebrazo al marco.
2. Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal. Use la arandela y el tornillo proporcionados para asegurar la conexión de pivote. Apriete la contratuerca en el antebrazo. 6. Coloque la tapa del piñón sobre el eje en la parte inferior del

cierrapuertas.

6. Otra instalación: instalación paralela del lado de empuje

PUERTA DERECHA ILUSTRADA

Instrucciones de instalación

Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en el cuadro y la ilustración de arriba para marcar la ubicación de los tornillos de fijación en la puerta y prepare los agujeros en el marco.

Acople el cierrapuertas a la puerta con las válvulas reguladoras hacia la bisagra.

Fije el brazo principal de la siguiente manera:

Coloque la llave de boca en la parte inferior del eje y gírelo hacia unos 30°.

Coloque el brazo principal en el eje superior, inserte el tornillo en

la parte superior del eje y apriete. 4. Fije la placa al marco superior como se muestra. 5. Retire el pie del antebrazo y deséchelo. 6. Sujete el antebrazo a la placa. 7. Ajuste la longitud del antebrazo para colocar el brazo principal paralelo al marco cuando esté conectado al brazo principal en el codo. Use la arandela y el tornillo proporcionados para asegurar el pivote. Apriete la contratuerca. 8. Coloque la tapa del piñón sobre el eje en la parte inferior.
