D202 - Türzubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Türschließer
Marke	Vevor
Modell	D202
Material	Aluminium
Farbe	Silber oder Schwarz
Maximale Tragfähigkeit der Tür	100 lb (ca. 45 kg)
Abmessungen (L × B × H)	Ca. 250 × 50 × 60 mm
Gewicht	Ca. 1,5 kg
Stromversorgung	Mechanisch (keine elektrische Stromversorgung)
Hauptfunktionen	Einstellung der Schließgeschwindigkeit und der Verriegelungsgeschwindigkeit
Installationstypen	Rechtsseitig, linksseitig, parallel auf der Druckseite
Mitgelieferte Schrauben	Für Holztüren: ST5.5×30 (×4) und ST5.5×20 (×2); für Metalltüren: M5×15 (×6)
Verpackungsinhalt	Türschließerkörper, Hauptarm, Gleitstückbolzen, Montageschrauben, Ritzelabdeckung
Sicherheit	Kinder nicht klettern lassen; beim Zusammenbau Schutzbrille und Handschuhe tragen
Wartung und Reinigung	Schrauben und Teile regelmäßig auf Verschleiß, Beschädigung oder Lockerung überprüfen
Ersatzteile und Reparierbarkeit	Verfügbare Teile: Körper, Arm, Schrauben; Reparatur gemäß Anleitung möglich
Garantie	Elektronische Garantieurkunde; technischer Support: www.vevor.com/support

Häufig gestellte Fragen - D202 Vevor

Wie erkenne ich, ob die Tür links- oder rechtsanschlagend ist?

Stellen Sie sich auf die Seite der Tür, auf der die Scharniere sichtbar sind. Sind die Scharniere links, handelt es sich um eine linkshängige Tür; sind sie rechts, um eine rechtshängige Tür. Das Schema in der Anleitung hilft Ihnen bei der Bestätigung.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher. Wenn Sie Elektrowerkzeuge verwenden, reduzieren Sie die Geschwindigkeit und seien Sie vorsichtig. Für die Montage werden zwei Personen empfohlen.

Wie stelle ich die Schließgeschwindigkeit der Tür ein?

Drehen Sie das Geschwindigkeitsregelventil im Uhrzeigersinn, um das Schließen zu verlangsamen, oder gegen den Uhrzeigersinn, um es zu beschleunigen. Schrauben Sie die Ventile niemals vollständig heraus, da dies zu einem Leck führen würde.

Wie hoch ist die maximale Tragfähigkeit dieses Türschließers?

Der Türschließer Vevor D202 kann eine Tür mit einem Maximalgewicht von 100 Pfund (ca. 45 kg) bewältigen. Stellen Sie sicher, dass Ihre Tür dieses Limit nicht überschreitet.

Kann ich diesen Türschließer an einer Metalltür installieren?

Ja, das Kit enthält Spezialschrauben für Metalltüren (M5×15). Verwenden Sie die passenden Schrauben und bohren Sie bei Bedarf Vorbohrungen.

Wie installiere ich den Türschließer im parallelen Modus auf der Druckseite?

Befestigen Sie den Türschließerkörper an der Tür, wobei die Regelventile zum Scharnier zeigen. Montieren Sie den Hauptarm auf der Welle, indem Sie ihn um 30° zum Scharnier drehen, und befestigen Sie dann den Unterarm parallel zum Rahmen. Konsultieren Sie die Anleitung für detaillierte Schemata.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden. Kontaktieren Sie den Kundendienst über www.vevor.com/support, um ein Ersatzteil zu erhalten.

Wie warte ich den Türschließer?

Überprüfen Sie regelmäßig Schrauben, Arme und Körper auf Anzeichen von Verschleiß, Beschädigung oder Lockerung. Ziehen Sie Schrauben bei Bedarf nach und reinigen Sie mit einem trockenen Tuch.

Welche Schließzeit wird für behinderte Personen empfohlen?

Für ältere Menschen, Behinderte oder Kleinkinder wird empfohlen, die Schließzeit auf 4 bis 6 Sekunden ab einem Winkel von 90° einzustellen.

Wo finde ich die vollständige Anleitung als PDF?

Sie können die Anleitung kostenlos als PDF auf notice-facile.com oder direkt auf der Vevor-Website herunterladen. Die Anleitung ist in mehreren Sprachen verfügbar.

BEDIENUNGSANLEITUNG D202 Vevor

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

Hergestellt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

Hergestellt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support- und E-Garantie-Zertifikat www.vevor.com/support

TÜRSCHLIEßER

MODELL: D202

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern.
2. Halten Sie Kinder und Haustiere während der Montage fern. VORSICHTSMASSNAHMEN BEI DER MONTAGE
3. Bitte bauen Sie das Produkt unter strikter Einhaltung der Anleitung zusammen. Eine falsche Montage kann gefährlich sein.
4. Bitte tragen Sie bei der Montage ordnungsgemäß eine Schutzbrille und Arbeitshandschuhe.
5. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie sich müde fühlen oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Tragfähigkeit und andere Produktparameter beziehen sich ausschließlich auf das ordnungsgemäß und vollständig montierte Produkt.
7. Trennen und zählen Sie alle Teile und die Hardware.
8. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
9. Wenn Sie Elektrowerkzeuge verwenden, achten Sie bitte darauf, langsamer zu fahren und bei Bedarf anzuhalten.
10. Für den Aufbau sind zwei Personen erforderlich.
11. Befolgen Sie nur die vorgesehenen Verwendungszwecke.
12. Nur auf stabilen Oberflächen verwenden.
13. Überprüfen Sie das Gerät regelmäßig auf Anzeichen von Abnutzung, Beschädigung oder lockeren Teilen.

ANLEITUNG AUFBEWAHREN

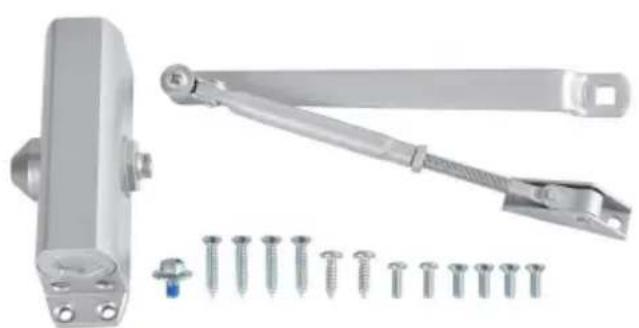

TEILELISTE

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile enthalten sind, und prüfen Sie es sorgfältig auf etwaige Transportschäden.

Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden.

NEIN	BILD	TEILNAME	MENGE
A		Türschließerkörper	1
B		HO-Arm	1
C		Kipphebelschraube M6×10	1
D		Holztürenschraube ST5,5×30	4
E		Holztürenschraube ST5,5×20	2
F	[YZ0H]	für Metalltüren M5×15	2
G	[HTYS]	Metalltüren Schraube M5×15	4
H		Ritzelkappe	1

PRODUKTPARAMETER

Modell	D202
Material	Aluminium
Farbe	Silber oder Schwarz
Zu verwendende maximaleTürlast	100 Pfund

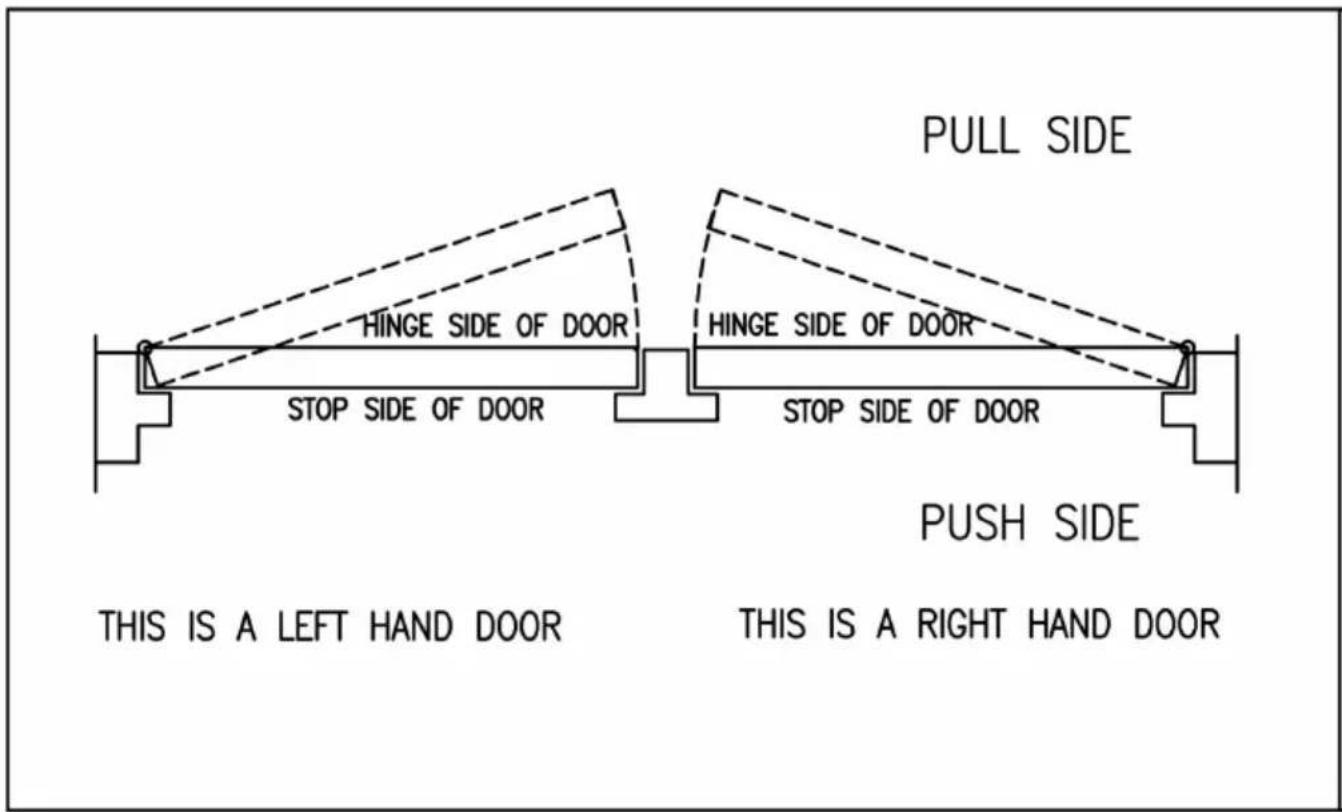

1. Diagramm zur Bestimmung der Türhand.

2. Endgültige Anpassungs- und Regulierungsverfahren.

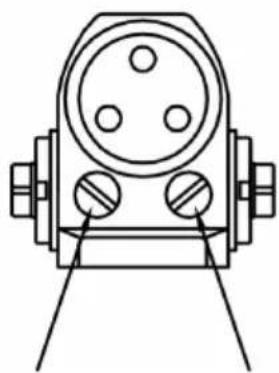

REGULIERUNG DER TÜRGESCHWINDIGKEIT UND DER SCHLIESSGESCHWINDIGKEIT

DREHEN SIE DAS GESCHWINDIGKEITSREGULIERVENTIL IM UHRZEIGERSINN, UM ZU VERLANGSAMEN, ODER GEGEN DEN UHRZEIGERSINN, UM DIE TÜRBEWEGUNG ZU BESCHLEUNIGEN.

3. Standardinstallation: Installation auf der rechten Seite

RECHTE TÜR ABGEBILDET

Installationsanleitung

1. Wählen Sie den Türgrad. Markieren Sie anhand der in der Abbildung oben gezeigten Maße die Position der Befestigungsschrauben an der Tür und bereiten Sie die Löcher im Rahmen vor.
2. Hauptarm am Schließer montieren.
3. Befestigen Sie den Türschließer mit den Geschwindigkeitsregulierventilen in Richtung Scharnier.
4. Befestigen Sie den Fuß des Unterarms am Rahmen.
5. Passen Sie die Länge des Unterarms an, um den Unterarm im rechten Winkel zum Rahmen zu positionieren, wenn er mit dem Hauptarm verbunden ist. Verwenden Sie die mitgelieferte Unterlegscheibe und Schraube, um die Drehverbindung zu sichern, und ziehen Sie die Kontermutter am Unterarm fest.
6. Schnappen Sie die Ritzelkappe über die Spindel an der Unterseite des Schließers.

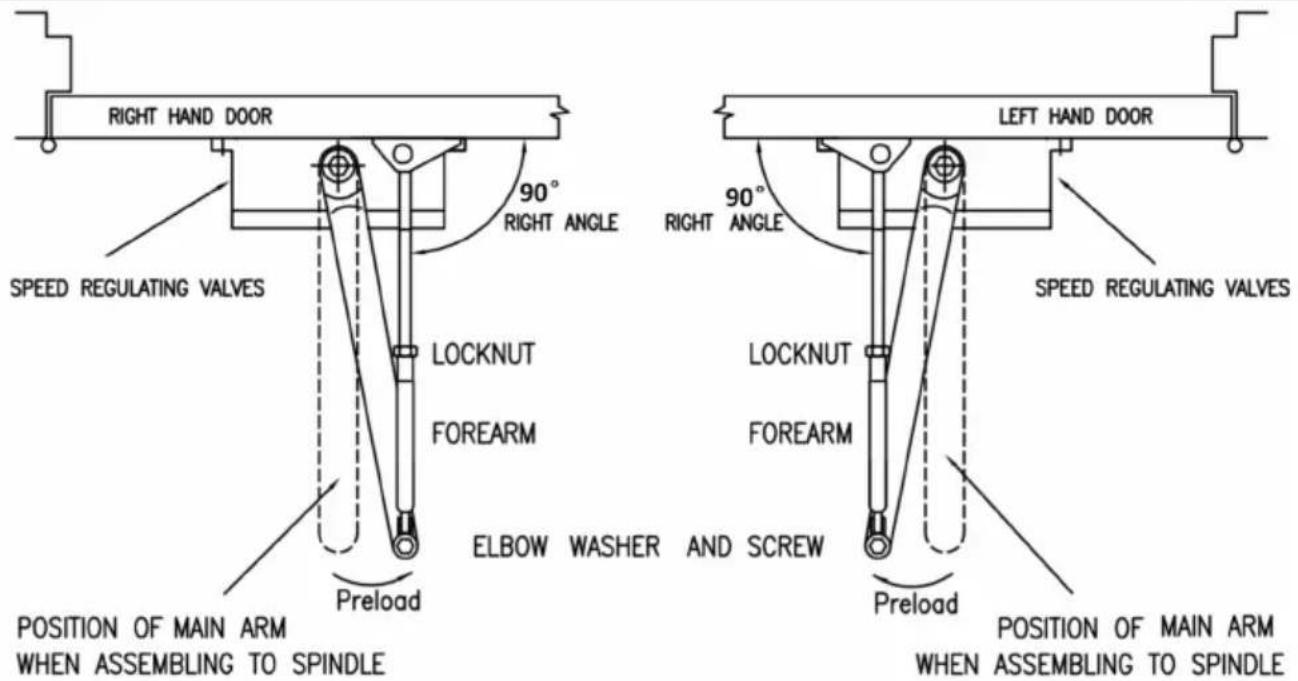

4. Standard-Einbauposition der Arme und Indexeinstellung

Schließgeschwindigkeitsregelung

Achtung: _

Eine einstellbare

Schließgeschwindigkeitszeit von 4 bis 6 Sekunden ab 90° Nutzung der Tür durch Behinderte, Ältere oder kleine Kinder kann eine längere Schließzeit erfordern.

5. Andere Installation: Installation auf der rechten Seite drücken

LINKE HANDTÜR ABGEBILDET

Installationsanleitung

1. Wählen Sie den Türgrad aus. Markieren Sie anhand der in der Abbildung oben gezeigten Maße die Position der Befestigungsschrauben an der Tür und bereiten Sie die Löcher im Rahmen vor.
2. Hauptarm am Schließer montieren.
3. Befestigen Sie den Näher am Rahmen mit den Geschwindigkeitsregulierventilen in Richtung Scharnier.
4. Befestigen Sie den Fuß des Unterarms am Rahmen.
5. Passen Sie die Länge des Unterarms an, um den Unterarmwinkel zum Rahmen zu positionieren, wenn er am Ellenbogen des Hauptarms verbunden ist. Verwenden Sie die mitgelieferte Unterlegscheibe und Schraube, um die Drehverbindung zu sichern. Ziehen Sie die Kontermutter am Unterarm fest.
6. Schnappen Sie die Ritzelkappe über die Spindel an der Unterseite des Schließers.

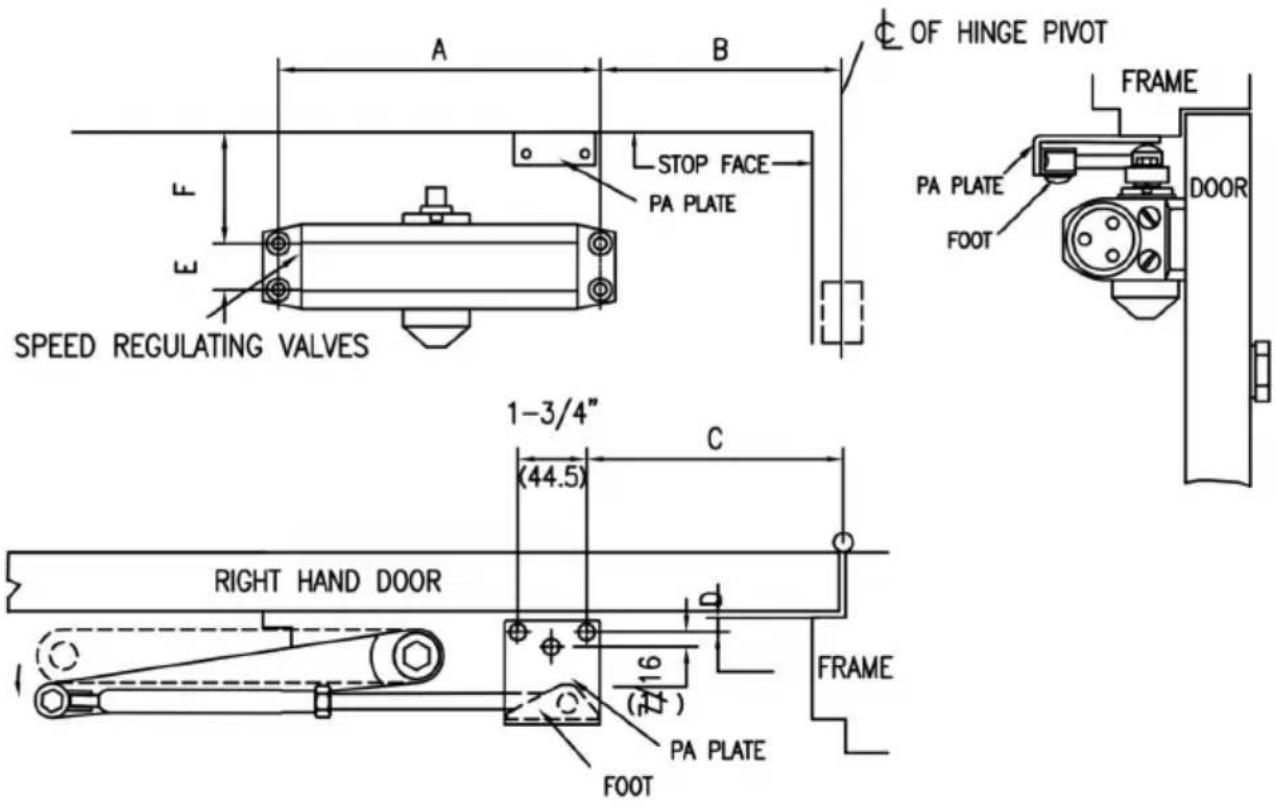

6.Andere Installation: seitliche parallele Installation drücken
RIGHT HAND DOOR ILLUSTRATEDSAME DIMENSIONS APPLY TO LEFT HAND DOORMEASURED FROM HINGE €
A	B	C	D	E	F	ANGLE OF OPEN DOOR
5-3/16" (132)	2-3/8" (60)	2-13/16" (72)	5/16" (8)	3/4" (19)	2-5/8" (66)	180°
Installationsanleitung _ _ _Grad der Tür auswählen. Verwenden Sie Abmessungen siehe Ta und Abbildung oben um die Position der Befestigungsschrauben markieren An Tür und Rahmen Löcher vorbereiten .Befestigen Sie den Türschließer schnell an der Tür Regulierventi zurück zum Scharnier .den Hauptarm wie folgt:Platzieren Sie den Gabelschlüssel unten Welle & ca. 30 ° Rich Scharnier drehen.Platzieren Sie den Hauptarm auf dem oberen Schaft und stecke

Schrauben Sie einen Arm in die Oberseite der Welle ein und ziehen Sie ihn fest.

1. Befestigen Sie die PA-Platte wie abgebildet am oberen Rahmen.
2. Entfernen Sie den Fuß vom Unterarm und entsorgen Sie ihn.
3. Befestigen Sie den Unterarm an der PA-Platte.
4. Passen Sie die Länge des Unterarms an die Hauptposition an. Richten Sie den angeschlossenen Zustand parallel zum Rahmen aus, zum Hauptarm am Ellenbogen. Verwenden Sie zur Befestigung die mitgelieferte Unterlegscheibe und Schraube für die Drehgelenkverbindung. Ziehen Sie die Schlossmutter fest.
5. Schnappen Sie die Ritzelkappe unten über die Spindel.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Baoshanqu Shuangchenglu 803lang 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importiert nach USA: Sanven Technologie GmbH. Suite 250. 9166 Anaheim Ort, Rancho Cucamonga, CA91730
