INSTRUKCJA OBSŁUGI D202 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

DRZWI BLIŽEJ

MODEL: D202

1. Nie pozwalaj dzieciom wspinać się na urządzenie.
2. Podczas montażu trzymaj dzieci i zwierzęta z daleka.

ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU

1. Prosimy o złożenie produktu ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i rękawice robocze
3. Nie przystępuj do składania produktu będąc zmęczonym, pod wpływ alkoholu, narkotyków lub leków.
4. Nośność i inne parametry produktu odnoszą się wyłącznie do produ prawidłowo i całkowicie zmontowanego.
5. Oddziel i policz wszystkie części i osprzęt.
6. Przygotuj następujące narzędzie: Śrubokręt Philips.
7. Jeśli korzystasz z elektronarzędzi, pamiętaj, aby zwolnić i zatrzymać jeśli zajdzie taka potrzeba.
8. Do montażu potrzebne są dwie osoby.
9. Postępuj zgodnie z przeznaczeniem.
10. Używaj wyłącznie na stabilnych powierzchniach.
11. Regularnie sprawdzaj, czy nie występują oznaki zużycia, uszkodze lub luźne części.

ZACHOWAJ TE INSTRUKCJĘ S

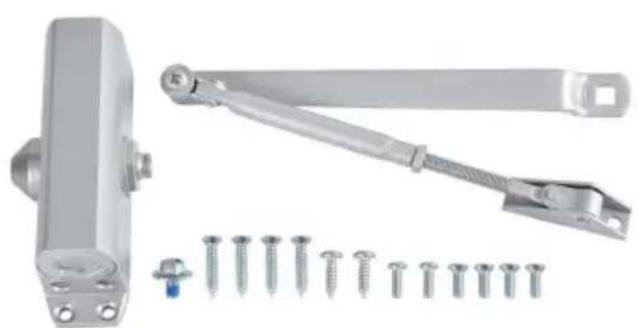

PART LIST

Rozpakowując ten produkt, sprawdź, czy w zestawie znajdują się wymienione poniżej części i dokładnie sprawdź, czy nie wystąpiły żadn uszkodzenia

podczas transportu. Jeśli w ogóle brakuje jakiejś części lub jest ona uszkodzona, nie próbuj montować ani używać produktu.

NIE	ZDJĘCIE	CZEŚCIOWE IMIĘ	ILOŚĆ
A		Korpus samozamykacza	1
B		Ramię HO	1
C		Śruba wahacza M6×10	1
D	[cCT3]	Drzwi drewniane Wkręt ST5,5×30	4
mi	[ST83]	Drzwi drewniane Wkręt ST5,5×20	2
F		Drzwi metalowe Śruba M5×15	2
G		Drzwi metalowe Śruba M5×15	4
H		Nakładka na zębnik	1

PRODUCT PAREMETERS

Model	D202
Materiał	Aluminium
Kolor	Srebrzysty lub czarny
obciążenie drzwi do użycia	100 funtów

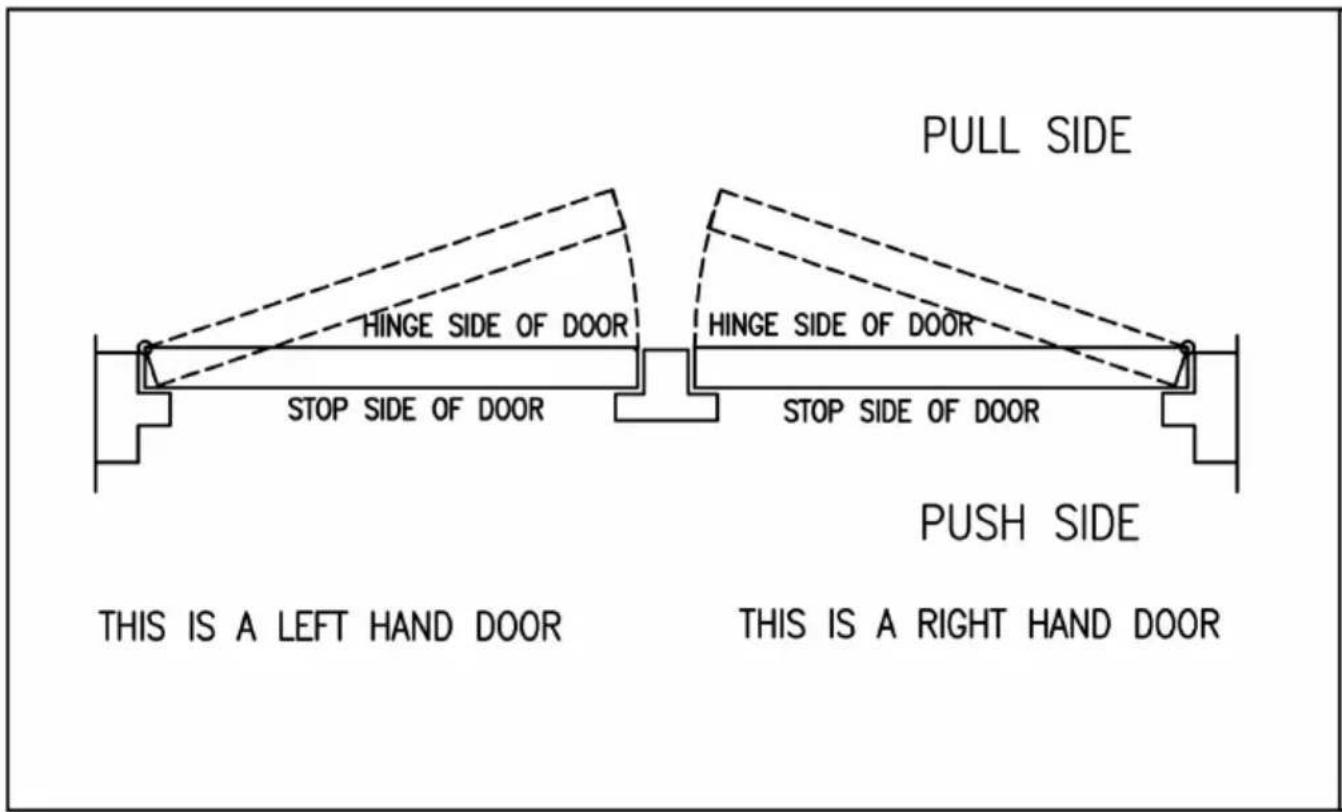

1. Wykres określający rękę drzwi.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE THIS IS A LEFT HAND DOOR THIS IS A RIGHT HAND DOOR

1. Końcowe procedury dostosowawcze i regulacyjne.

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

3. Instalacja standardowa: montaż po stronie prawej.

RIGHT HAND DOOR ILLUSTRATED

Instrukcje Instalacji

1. Wybierz stopień drzwi. Skorzystaj z wymiarów pokazanych na powyższej tabeli i ilustracji, aby zaznaczyć położenie śrub mocuj na drzwiach i ościeżnicy, przygotuj otwory.
2. Zamontuj ramię główne w celu zamknięcia.
3. Zamocuj bliżej drzwi, tak aby zawory regulujące prędkość był skierowane w stronę zawiasów.
4. Przymocuj stopę przedramienia do ramy.

5. Wyreguluj długość przedramienia tak, aby było ustawione pod prostym do ramy po podłączeniu do głównego ramienia na łokc podkładki i śruby dostarczonej w zestawie, aby zabezpieczyć po obrotowe. Dokręć nakrętkę zabezpieczającą na przedramieniu.
   6.Załóż nasadkę koła zębatego na wrzeciono u dołu samozamyk

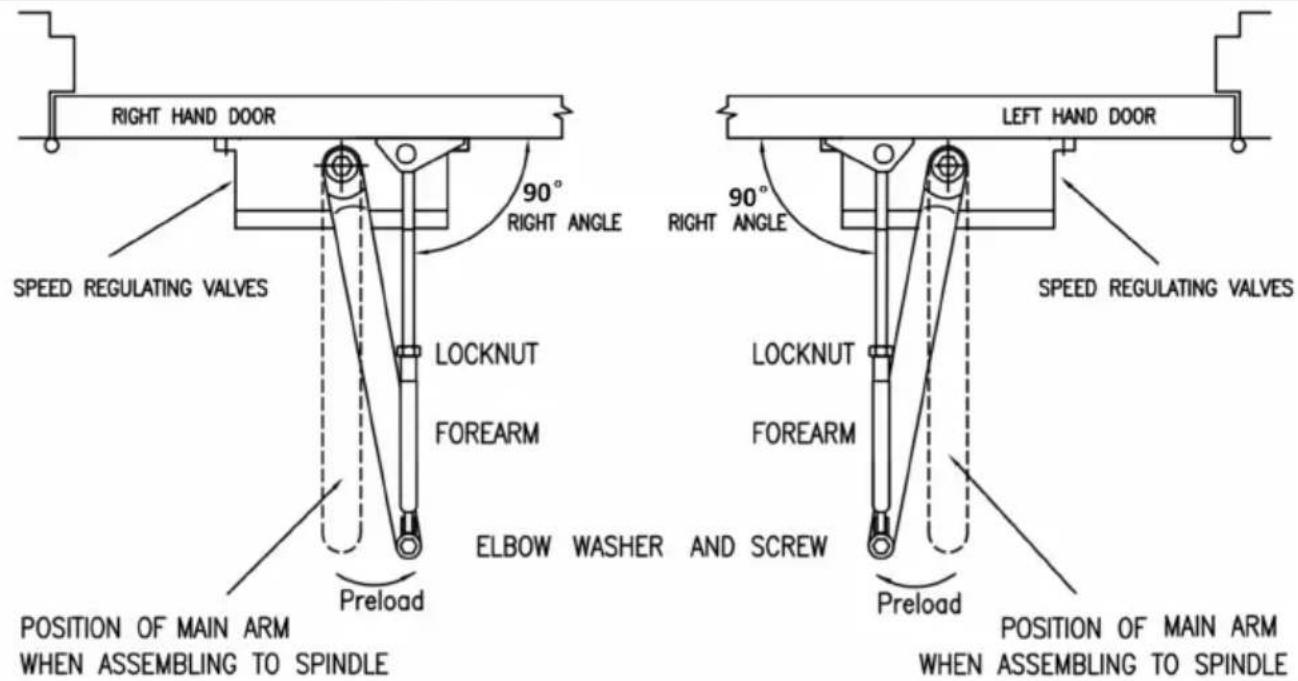

6. Standardowa pozycja montażowa ramion i ustawienie indeks


RIGHT HAND DOOR 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM ELBOW WASHER AND SCREW Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE LEFT HAND DOOR 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT CLOSED LATCH 10° STANDARD CLOSING CYCLE CLOSING

Uwaga : \_

Dostosuj czas

prędkości zamykania

do od 4 do 6 sek

od 90 ° użytkowani

bramy przez osoby

niepełnosprawne.

Moga to robić osob

starsze lub male

dzieci wymagają

dłuższego czasu

zamknięcia.

5. Inna instalacja: instalacja po prawej stronie

LEFT HAND DOOR ILLUSTRATED

Instrukcje Instalacji

1. Wybierz stopié drzwi. Skorzystaj z wymiarów pokazanych na powyższej tabeli i ilustracji, aby zaznaczyć położenie śrub mocują na drzwiach i ościeżnicy, przygotuj otwory.
2. Zamontuj ramię główne w celu zamknięcia.
3. Przymocuj bliżej ramy, kierując zawory regulujące prędkość w zawiasu.
4. Przymocuj stopę przedramienia do ramy.
5. Wyreguluj długość przedramienia tak, aby było ustawione pod prostym do ramy, gdy jest połączone z ramieniem głównym na użyj podkładki i śruby dostarczonej w celu zabezpieczenia połącz obrotowego. Dokręć nakrętkę zabezpieczającą na przedramieniu.
   6.Załóż nasadkę koła zębatego na wrzeciono u dołu samozamyka

6. Inna instalacja: instalacja równoległa po stronie pchanej

RIGHT HAND DOOR ILLUSTRATED

Instrukcje Instalacji

Wybierz stopień drzwi. Użyj wymiarów pokazano na powyższym wykresie i ilustracji aby oznaczyć położenie śrub mocujących na drzwiach i ościeżnicy przygotować otwory .

Szybko przymocuj bliżej drzwi zawory regulacyjne z powrotem do zawiasu.

Zamocuj główne ramię w następujący sposób:

Klucz płaski na dole wału i obróć w kierunku zawiasu o około Założ główne ramię na górny wał i wstaw Wkręcić ramię w gó wału i dokręcić.

1. Przymocuj płytkę pa do górnej ramy, jak pokazano.
2. Zdejmij stopę z przedramienia i wyrzuć ją .
3. Przymocuj przedramię do płytki pa.
4. Dostosuj długość przedramienia do pozycji głównej ramię usta równolegle do ramy po podłączeniu do głównego ramienia w łok dostarczonej podkładki i śruby, aby zabezpieczyć połączenie obro Dokręć zamek orzech.
5. Załóż pokrywę koła zębatego na wrzeciono u dołu .

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803długa 11hao 1602A-1609shi Szanghaj

Importowany Do AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD

Nowa Południowa Walia 2122 Australia

Importowany Do USA: Sanven Technologia Sp. z o.o. Zestaw 250,91 Anaheim

Miejsce, Rancho Cucamonga, CA91730

UK

REP

Pooledas Group Ltd

Wyprodukowano w Chinach
