INSTRUKCJA OBSŁUGI D4015 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

DRZWI BLIŽEJ

MODEL: D4015 / D4016

1. Nie pozwalaj dzieciom wspinać się na urządzenie.
2. Podczas montażu trzymaj dzieci i zwierzęta z daleka.

ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU

1. Prosimy o złożenie produktu ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i rękawice robocze
3. Nie przystępuj do składania produktu będąc zmęczonym, pod wpływ alkoholu, narkotyków lub leków.
4. Nośność i inne parametry produktu odnoszą się wyłącznie do produ prawidłowo i całkowicie zmontowanego.
5. Oddziel i policz wszystkie części i osprzęt.
6. Przygotuj następujące narzędzie: Śrubokręt Philips.
7. Jeśli korzystasz z elektronarzędzi, pamiętaj, aby zwolnić i zatrzymać jeśli zajdzie taka potrzeba.
8. Do montażu potrzebne są dwie osoby.
9. Postępuj zgodnie z przeznaczeniem.
10. Używaj wyłącznie na stabilnych powierzchniach.
11. Regularnie sprawdzaj, czy nie występują oznaki zużycia, uszkodze lub luźne części.

ZACHOWAJ TE INSTRUKCJĘ S

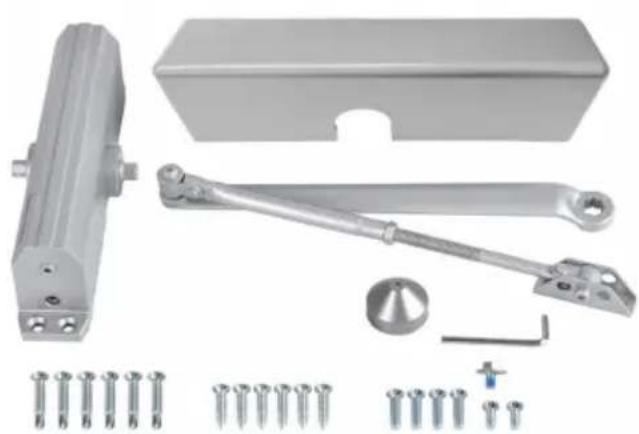

PART LIST

Rozpakowując ten produkt, sprawdź, czy w zestawie znajdują się wymienione poniżej części i dokładnie sprawdź, czy nie wystąpiły żadn uszkodzenia

podczas transportu. Jeśli w ogóle brakuje jakiejś części lub jest ona uszkodzona, nie próbuj montować ani używać produktu.

NIE	ZDJĘCIE	CZEŚCIOWE IMIĘ	ILOŚĆ
A		Korpus samozamykacza	1
B		Ramię HO	1
C		Śruba wahacza M6×10	1
D		Drzwi drewniane Wkręt ST6,3×30	6
mi		Klucz sześciokątny	1
F	[TT00]	Wkręt samogwintujący ST6,3×38	6
G		Drzwi metalowe Śruba 1/4-20×16	2
H		Drzwi metalowe Śruba 1/4-20×25	4
I		Nakładka na zębnik	1
J		Plastikowa obudowa	1

PRODUCT PAREMETERS

Model	D4015	D4016
Materiał	Aluminium	Aluminium
Kolor	Srebrzysty lub czarny	Srebrzysty lub czarny
obciążenie drzwi do użycia	265 funtów	330 funtów

INSTALLATION AND OPERATION INSTRUCTIONS

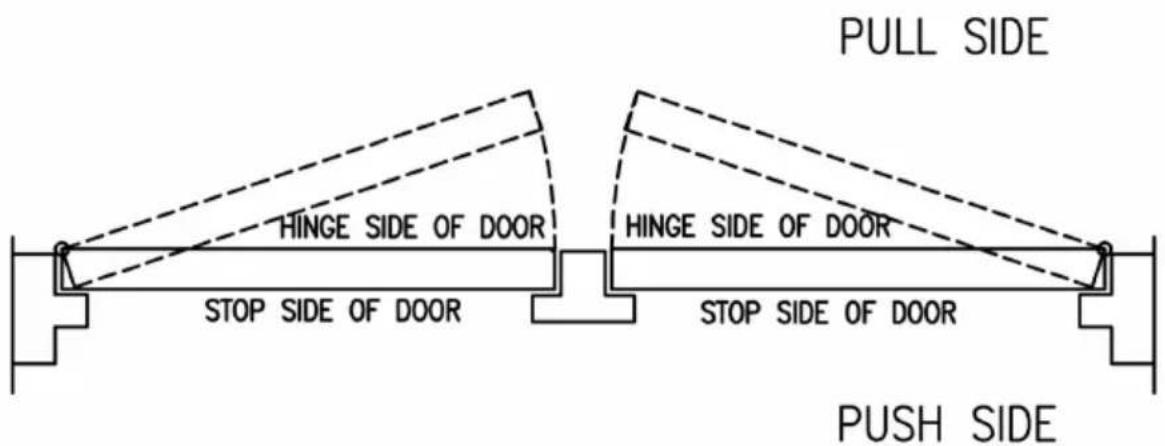

1. Wykres określający rękę drzwi.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE

THIS IS A LEFT HAND DOOR

THIS IS A RIGHT HAND DOOR

1. Komponenty.

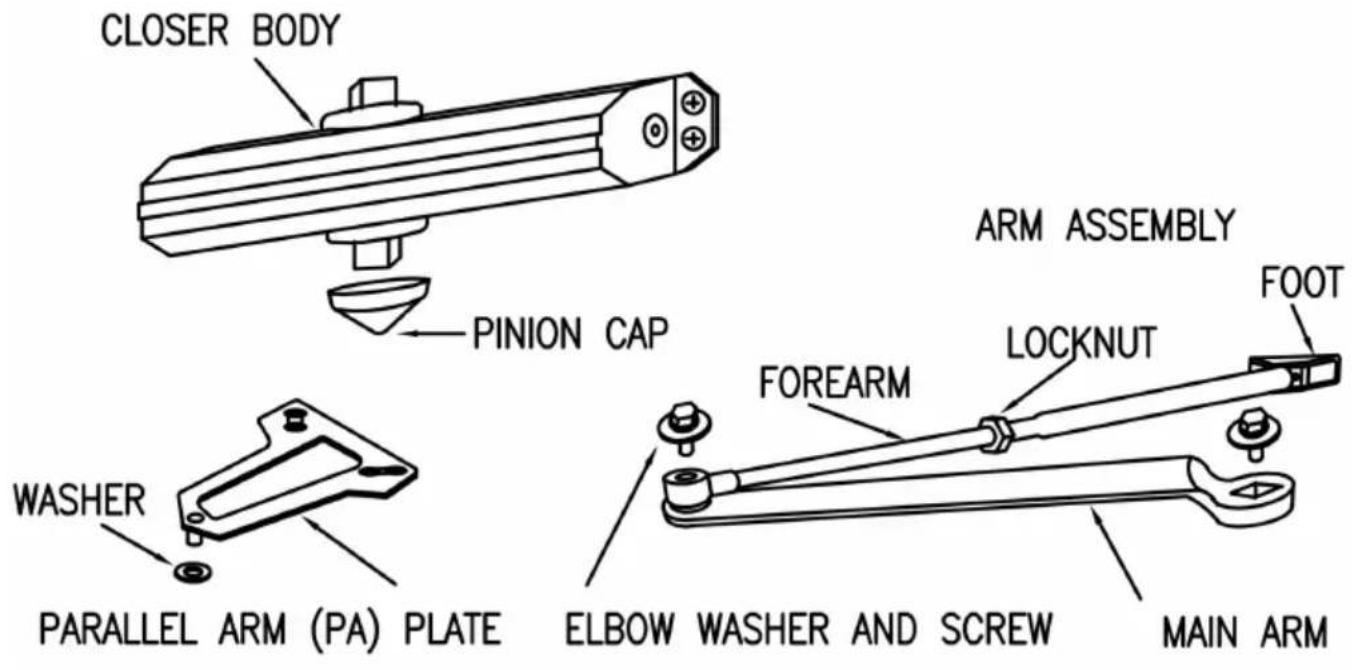

CLOSER BODY PINION CAP ARM ASSEMBLY FOOT WASHER PARALLEL ARM (PA) PLATE FOREARM LOCKNUT ELBOW WASHER AND SCREW MAIN ARM

3. Funkcja kontrolna .

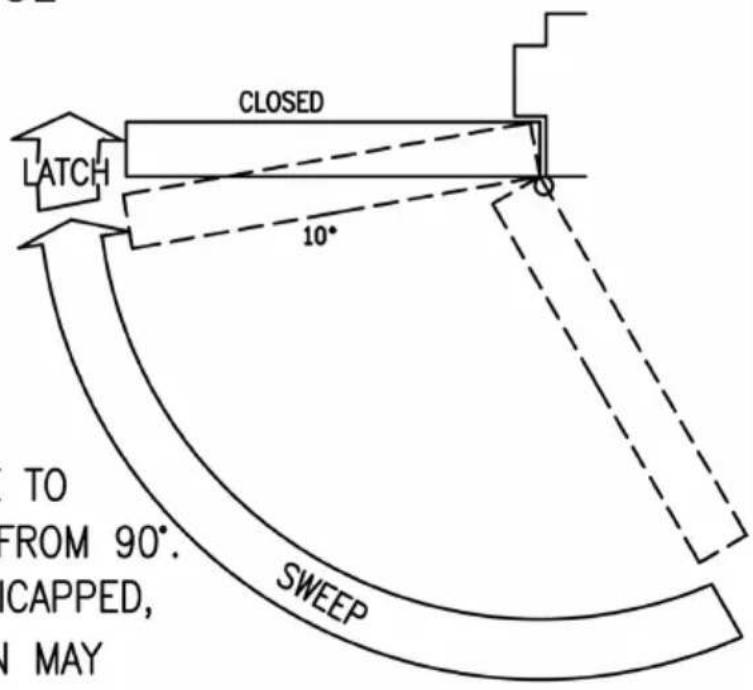

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT

ATTENTION:

ADJUST CLOSING SPEED TIME TO BETWEEN 4 TO 6 SECONDS FROM 90°. USE OF THE DOOR BY HANDICAPPED, ELDERLY OR SMALL CHILDREN MAY REQUIRE LONGER CLOSING TIME.

4. Procedury końcowej regulacji i regulacji.

REGULATING DOOR SPEED AND LATCHING SPEED

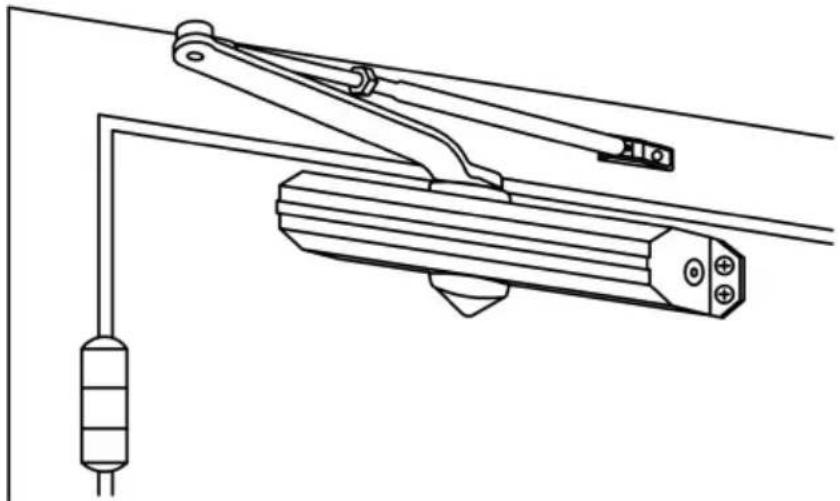

5. Regularna instalacja ramienia.

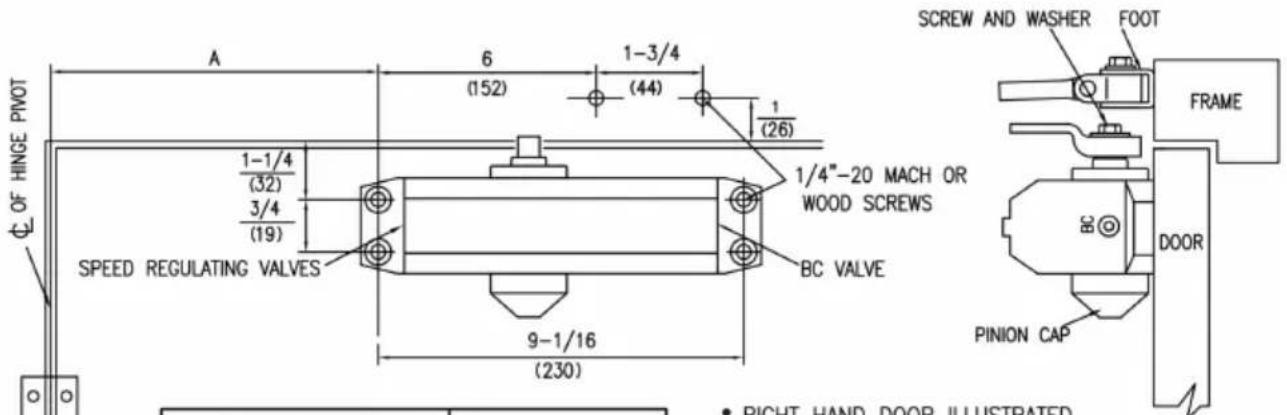

A 6 1-3/4 (152) (44) 1 (26) 1-1/4 (32) 3/4 (19) SPEED REGULATING VALVES 9-1/16 (230) 1/4"-20 MACH OR WOOD SCREWS BC VALVE SCREW AND WASHER FOOT FRAME DOOR PINION CAP ● RIGHT HAND DOOR ILLUSTRATED

DIMENSIONS "A"		OPENING
inches	mm
7	178	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

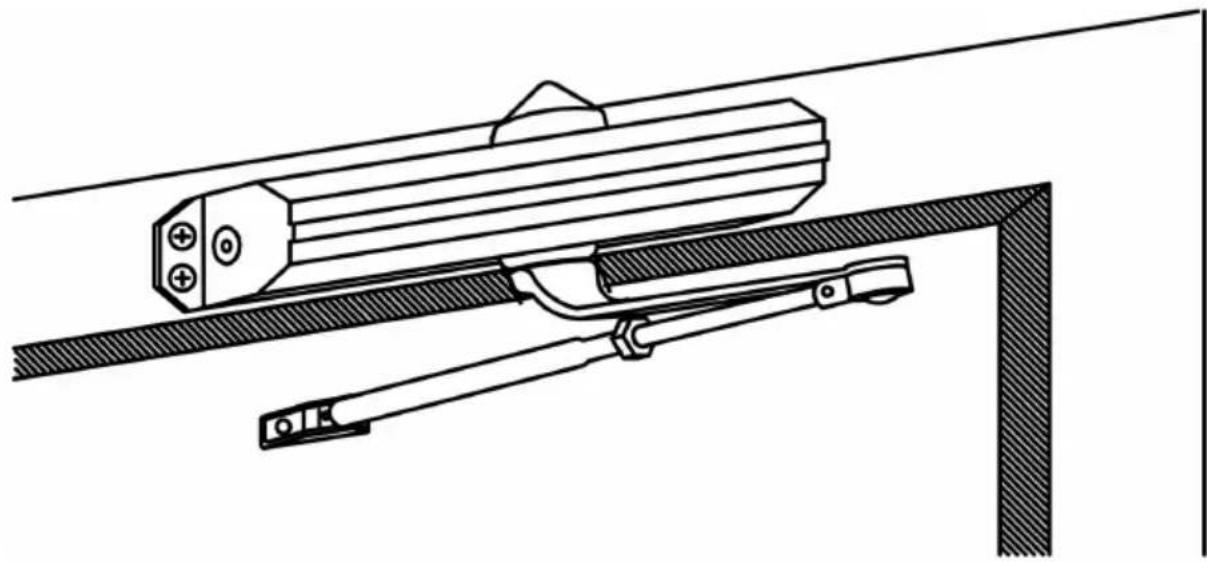

Instrukcje Instalacji

1. Wybierz stopień drzwi. Skorzystaj z wymiarów pokazanych na powyższej tabeli i ilustracji, aby zaznaczyć położenie śrub mocuj na drzwiach i ościeżnicy, przygotuj otwory.

2. Zamontuj ramię główne w celu zamknięcia.

3. Zamocuj bliżej drzwi, kierując zawory regulujące prędkość w zawiasów.

4. Przymocuj stopę przedramienia do ramy.

5. Wyreguluj długość przedramienia, aby ustawić je pod kątem do ramy po podłączeniu do głównego ramienia na łokciu, użyj śruby dostarczonej w celu zabezpieczenia połączenia obrotowego. Dokręć nakrętkę zabezpieczającą na przedramieniu.

6. Załóż pokrywę zębnika na wrzeciono u dołu samozamykacza.

7. Ustaw bliżej.

Wykres nadaje się do regulacji mocy samozamykacza.

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

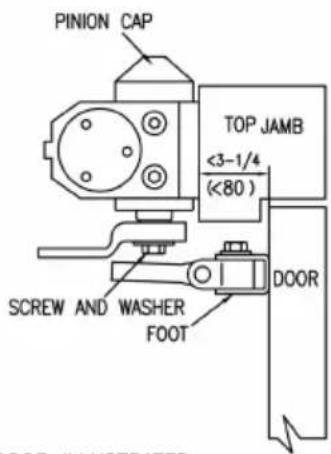

6. Instalacja ościeża górnego

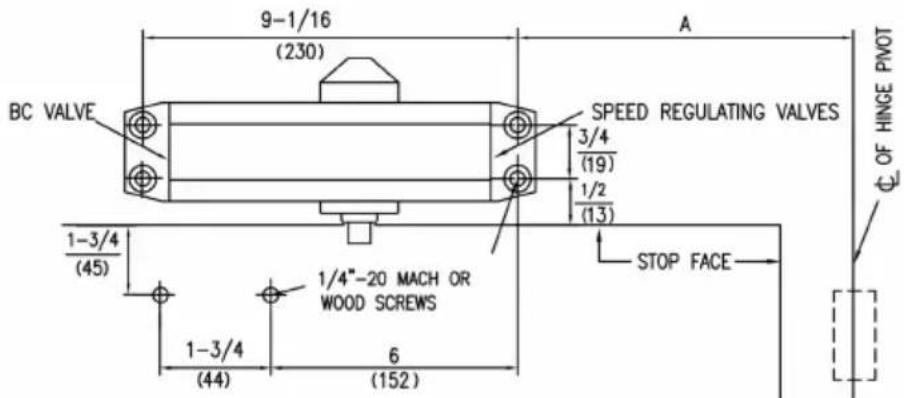

9-1/16 (230) BC VALVE SPEED REGULATING VALVES 3/4 (19) 1/2 (13) 1-3/4 (45) 1/4"-20 MACH OR WOOD SCREWS 1-3/4 (44) 6 (152) STOP FACE A Φ OF HINGE PIVOT

PINION CAP TOP JAMB <3-1/4 (<80) SCREW AND WASHER FOOT DOOR

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

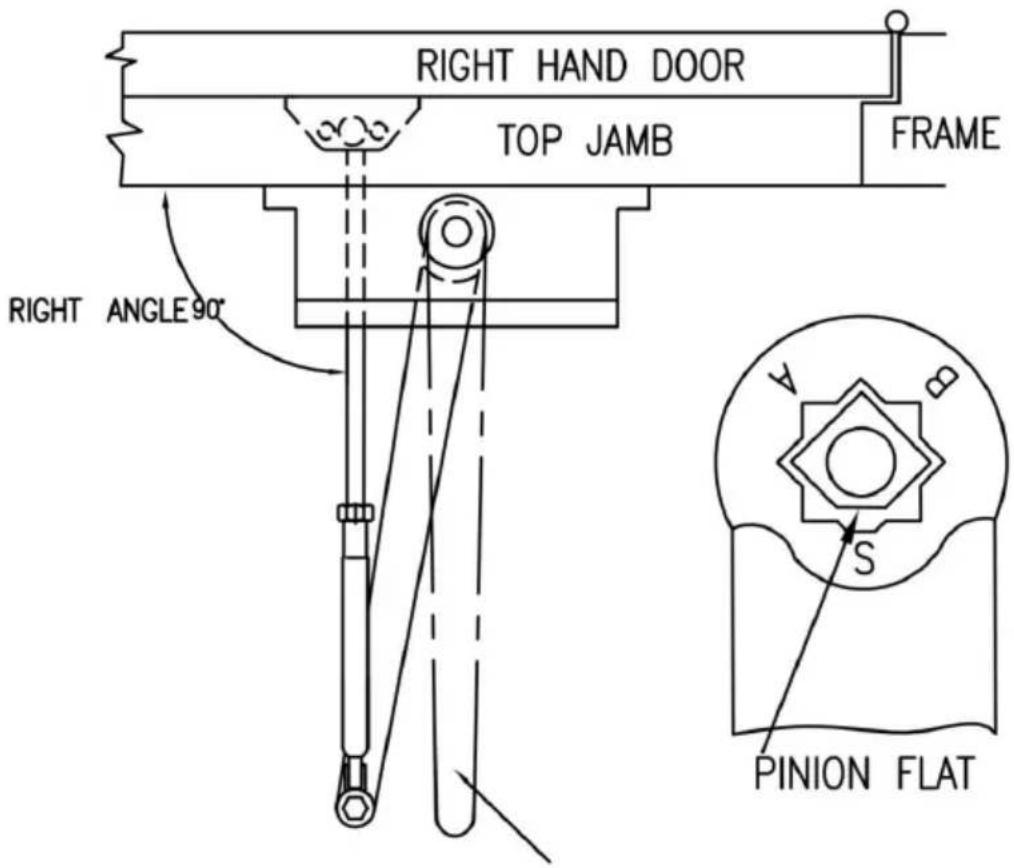

Pozycja ramion i ustawienia indeksu

RIGHT HAND DOOR TOP JAMB FRAME RIGHT ANGLE 90° PINION FLAT

POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

Instrukcje Instalacji

1. Wybierz stopień drzwi. Użyj wymiarów pokazano na powyższym wykresie i ilustracji aby oznaczyć położenie śrub mocujących na drzwia ościeżnicy przygotować otwory .
2. Zamontuj ramię główne do zamykacza.
3. Szybko przymocuj bliżej ramy zawory regulacyjne w kierunku zawias
4. Przymocuj stopę przedramienia do drzwi.
5. Dostosuj długość przedramienia do odpowiedniej pozycji przedramię ustawione pod kątem prostym do ramy po podłączeniu do głównego ramienia w łokciu użyj dostarczonej podkładki i śruby, aby zabezpieczy połączenie obrotowe. Dokręć zamek orzech na przedramieniu.
6. Załóż pokrywę zębnika na wrzeciono u dołu z bliższych.
7. Dostosuj bližej .

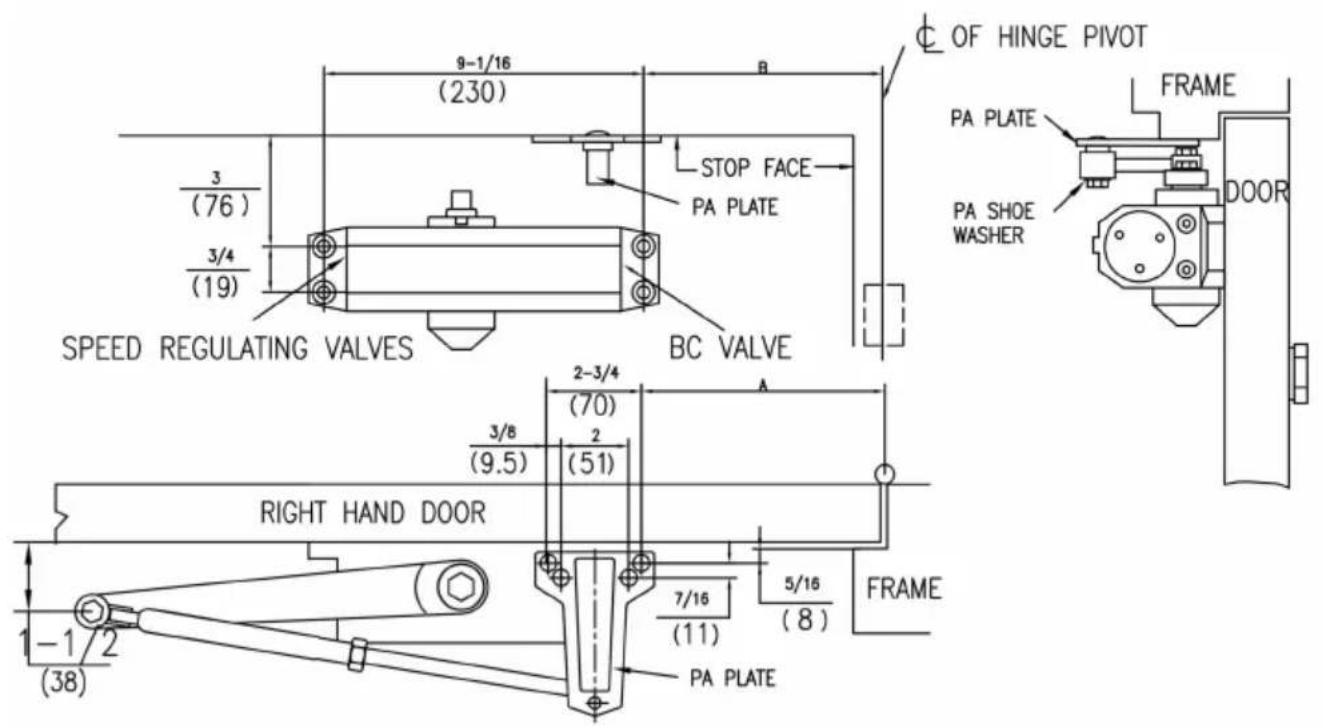

12. Montaż ramienia równoległego

Instrukcje Instalacji

1. Wybierz stopień drzwi. Użyj wymiarów pokazanych na powyższej tabel ilustracji, aby zaznaczyć położenie śrub mocujących na drzwiach i ościeżnicy, przygotuj otwory.

2. Przymocuj bliżej drzwi, a zawory regulujące prędkość z powrotem d zawiasu.

3. Przymocuj płytkę pa do górnej ramy, jak pokazano

4. Zdejmij stopę z przedramienia i wyrzuć.

5. Zamontuj ramię na wałku zębnika. Obróć zębnik o 45° w kierunku krawędzi zawiasu drzwi, aby wyrównać literę „B” głównego ramienia (d prawe) lub „A” (drzwi lewe) z zębnikiem na płasko. Przymocuj śrubą ramienia.

6. Przymocuj przedramię do płytki pa za pomocą śruby wykręconej ze stopy w kroku 4 i podkładki buta pa dołączonej do zestawu śrub.

7. Wyreguluj długość przedramienia, aby ustawić łokieć ramienia na ok 1-1/2" (38 mm) od drzwi, gdy jest ono podłączone do głównego ramie Użyj dostarczonej podkładki i śruby, aby zabezpieczyć połączenie

obrotowe. Dokręć nakrętkę zabezpieczającą.

8.Założ nasadkę koła zębatego na wrzeciono u dołu

1. Dopasuj bližej.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803długa 11hao 1602A-1609shi

Szunghaj

Importowany Do AUS: SIHAO PTY LTD.1 ROKEVA

STREETEASTWOOD

Nowa Południowa Walia 2122 Australia

Importowany Do USA: Sanven Technologia Sp. z o.o. Zestaw 250,91

Anaheim

Miejsce, Rancho Cucamonga, CA91730

UK

REP

Pooledas Group Ltd

Wyprodukowano w Chinach
