D404 - Akcesorium do drzwi Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Samozamykacz
Marka	Vevor
Model	D404
Materiał	Aluminium
Kolor	Srebrny lub Czarny
Maksymalne obciążenie drzwi	85 kg (187 lb)
Kompatybilne typy drzwi	Drewno, metal
Metody montażu	Standardowa, pchana, równoległa
Ustawienia	Prędkość zamykania i prędkość blokowania (zawory regulacyjne)
Zawartość zestawu	Korpus samozamykacza, ramię główne, ramię przednie, śruby, nasadka na koło zębate, przeciwnakrętka
Przybliżone wymiary	200 × 60 × 70 mm (szacunkowo)
Przybliżona waga netto	1,5 kg
Bezpieczeństwo	Nie pozwalaj dzieciom wspinać się; używaj na stabilnych powierzchniach; regularna kontrola
Konserwacja	Czyścić suchą szmatką; sprawdzać zużycie i poluzowane części
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancyjny na stronie www.vevor.com/support

Często zadawane pytania - D404 Vevor

Jak zamontować samozamykacz Vevor D404?

Postępuj zgodnie z instrukcją: najpierw określ kierunek otwierania drzwi, następnie wybierz metodę montażu (standardowa, pchana lub równoległa). Zaznacz miejsca, przymocuj korpus samozamykacza, zmontuj ramię główne, wyreguluj długość ramienia przedniego i załóż nasadkę. Użyj wkrętaka krzyżakowego.

Jakie jest maksymalne obciążenie drzwi?

Samozamykacz D404 wytrzymuje maksymalne obciążenie drzwi 85 kg (187 funtów). Nie przekraczaj tego limitu, aby zapewnić bezpieczne działanie.

Jak wyregulować prędkość zamykania i blokowania?

Obróć zawory regulacji prędkości znajdujące się na korpusie samozamykacza: obróć zgodnie z ruchem wskazówek zegara, aby zwolnić, przeciwnie do ruchu wskazówek zegara, aby przyspieszyć. Nie odkręcaj całkowicie zaworów, aby uniknąć wycieków.

Czy mogę zamontować ten samozamykacz na drzwiach drewnianych?

Tak, D404 jest kompatybilny z drzwiami drewnianymi i metalowymi. Użyj dołączonych śrub do drzwi drewnianych (ST6,3×30 i ST5,5×20) i postępuj zgodnie z instrukcjami wiercenia.

Jakie narzędzia są potrzebne do montażu?

Wymagany jest wkrętak krzyżakowy. Jeśli używasz narzędzia elektrycznego, zmniejsz prędkość i zachowaj ostrożność. Zaleca się montaż przez dwie osoby.

Jak określić kierunek otwierania drzwi?

Stań po stronie pchanej (push side) drzwi. Jeśli zawiasy są po lewej stronie, są to drzwi lewe; jeśli po prawej, drzwi prawe. Schemat w instrukcji pomoże ci to określić.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Nie próbuj składać produktu. Skontaktuj się z pomocą techniczną Vevor na stronie www.vevor.com/support, aby uzyskać część zamienną.

Czy samozamykacz może być montowany po obu stronach (ciągnąć/pchać)?

Tak, montaż jest możliwy w konfiguracji standardowej (strona zawiasów), pchanej (push side) lub równoległej. Postępuj zgodnie z odpowiednimi schematami w instrukcji.

Jak konserwować samozamykacz D404?

Regularnie sprawdzaj oznaki zużycia, uszkodzeń lub poluzowanych części. Czyść suchą szmatką. Nie smaruj zaworów regulacyjnych.

Gdzie znaleźć pomoc techniczną i gwarancję?

Pomoc techniczna i elektroniczny certyfikat gwarancyjny są dostępne na stronie www.vevor.com/support. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI D404 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

DRZWI BLIŽEJ

MODEL: D404

1. Nie pozwalaj dzieciom wspinać się na urządzenie.
2. Podczas montażu trzymaj dzieci i zwierzęta z daleka.

ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU

1. Prosimy o złożenie produktu ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i rękawice robocze
3. Nie przystępuj do składania produktu będąc zmęczonym, pod wpływ alkoholu, narkotyków lub leków.
4. Nośność i inne parametry produktu odnoszą się wyłącznie do produ prawidłowo i całkowicie zmontowanego.
5. Oddziel i policz wszystkie części i osprzęt.
6. Przygotuj następujące narzędzie: Śrubokręt Philips.
7. Jeśli korzystasz z elektronarzędzi, pamiętaj, aby zwolnić i zatrzymać jeśli zajdzie taka potrzeba.
8. Do montażu potrzebne są dwie osoby.
9. Postępuj zgodnie z przeznaczeniem.
10. Używaj wyłącznie na stabilnych powierzchniach.
11. Regularnie sprawdzaj, czy nie występują oznaki zużycia, uszkodzeń lub luźnych części.

ZACHOWAJ TE INSTRUKCJĘ

LISTA CZĘŚCI

Rozpakowując ten produkt, sprawdź, czy w zestawie znajdują się wymienione poniżej części i dokładnie sprawdź, czy nie wystąpiły żadne uszkodzenia

podczas transportu. Jeśli w ogóle brakuje jakiejś części lub jest ona uszkodzona, nie próbuj montować ani używać produktu.

©

PARAMETRY PRODUKTU

Model	D404
Materiał	Aluminium
Kolor	Srebrzysty lub czarny
obciążenie drzwi do użycia	187 funtów

INSTRUKCJE INSTALACJI I OBSŁUGI

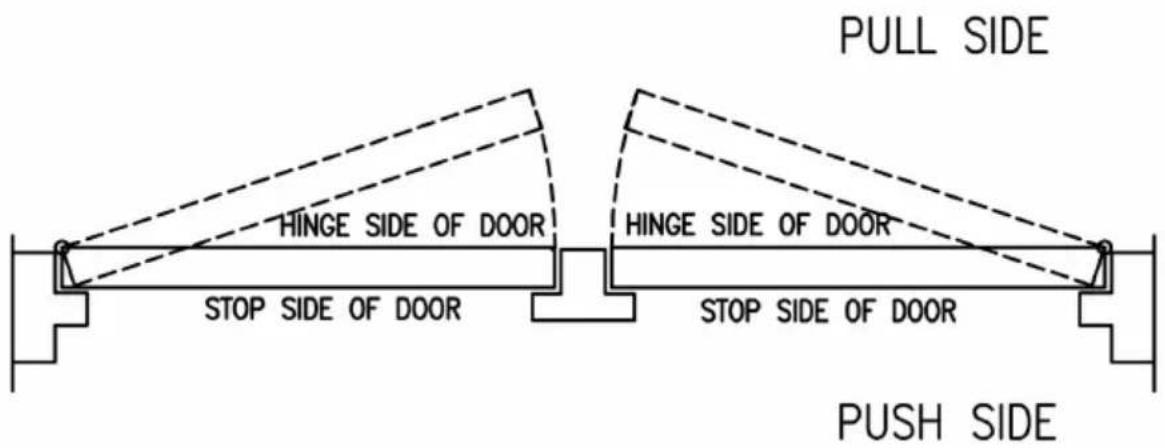

1. Wykres określający rękę drzwi.

TO SĄ DRZWI LEWE

TO SĄ DRZWI PRAWE

1. Końcowe procedury dostosowawcze i regulacyjne.

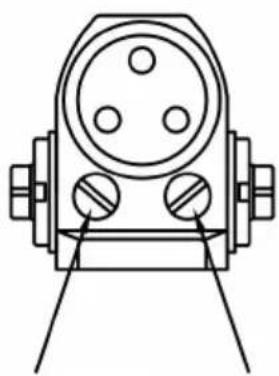

REGULACJA PRĘDKOŚCI DRZWI I PRĘDKOŚCI ZATRZASKU

OBRÓĆ ZAWÓR REGULACJI PRĘDKOŚCI ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA, ABY ZWOLNIĆ, LUB PRZECIWNIE DO RUCHU WSKAZÓWEK ZEGARA, ABY PRZYSPIESZYĆ RUCH DRZWI

1. Instalacja standardowa: instalacja po stronie prawej.

Instrukcje instalacji

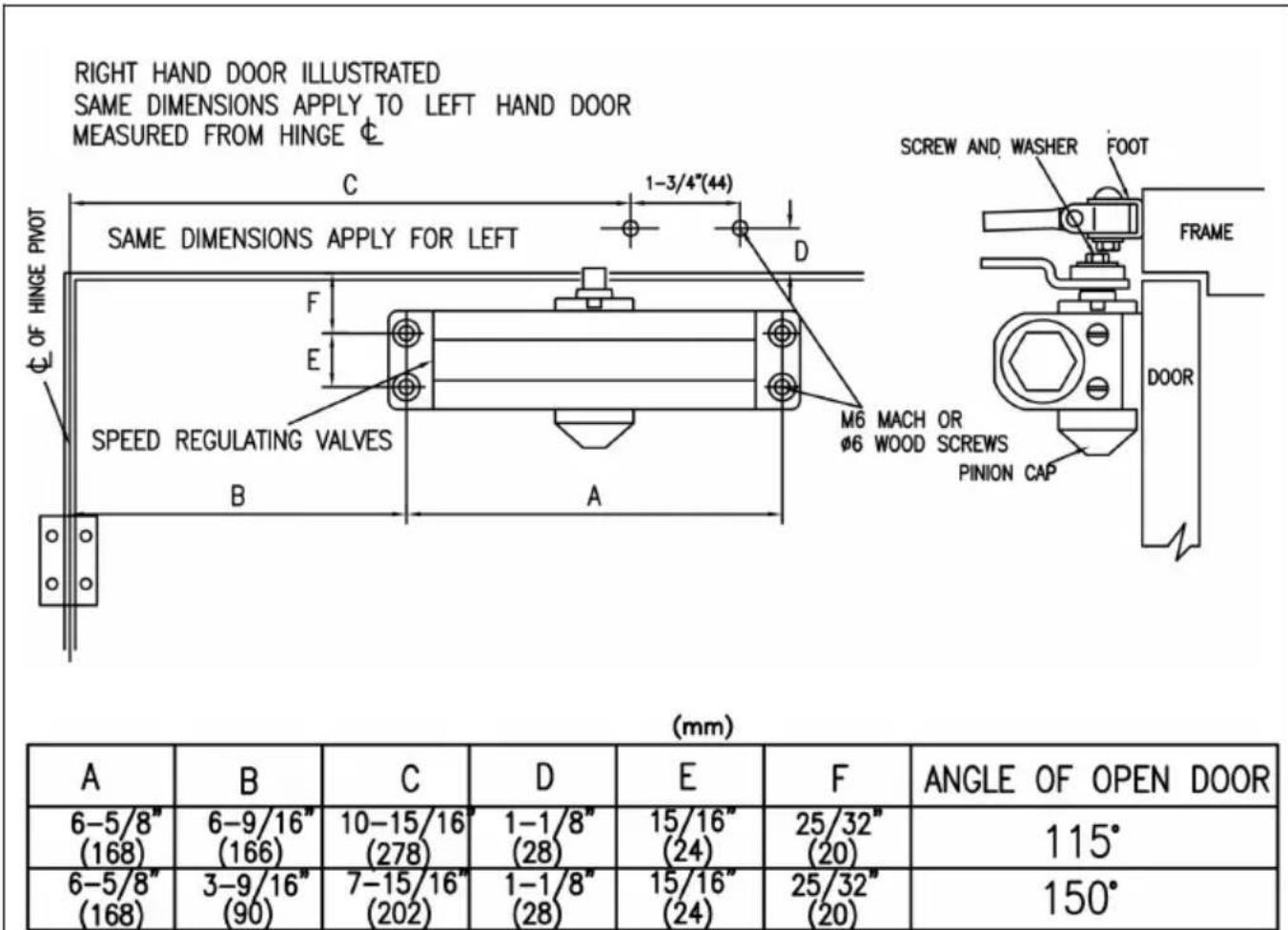

1. Wybierz stopę drzwi. Skorzystaj z wymiarów pokazanych na powyższej tabeli i ilustracji, aby zaznaczyć położenie śrub mocujących na drzwiach i ościeżnicy, przygotuj otwory.
2. Zamontuj ramię główne w celu zamknięcia.
3. Zamocuj bliżej drzwi, tak aby zawory regulujące prędkość były skierowane w stronę zawiasów.
4. Przymocuj stopę przedramienia do ramy.
5. Wyreguluj długość przedramienia tak, aby było ustawione pod prostym kątem do ramy po podłączeniu do głównego ramienia na łokciu, używając podkładki i śruby dostarczonej w zestawie, aby zabezpieczyć połączenie obrotowe. Dokręć nakrętkę zabezpieczającą na przedramieniu. 6. Załóż nasadkę koła zębatego na wrzeciono u dołu samozamykacza.

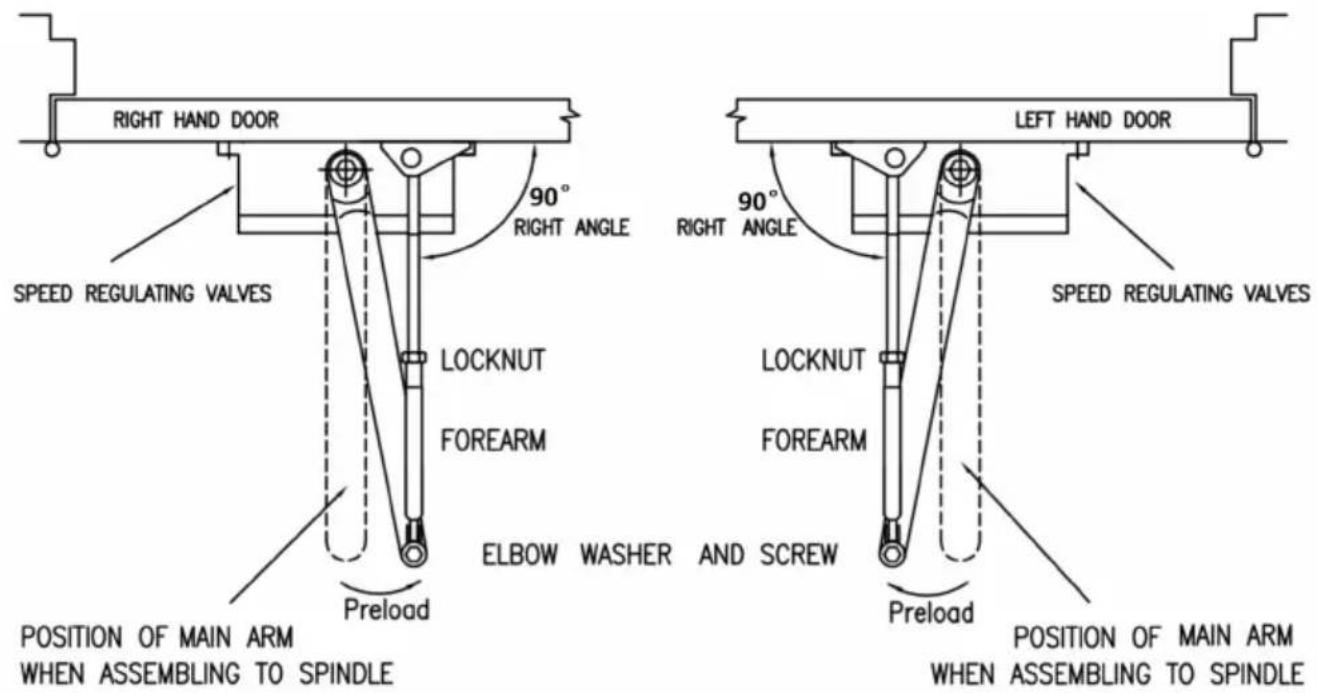

6. Standardowa pozycja montażowa ramion i ustawienie indeksu

Uwaga:

Dostosuj czas

prędkości zamykania

do od 4 do 6 sek

od 90° użytkowani

bramy przez osoby

niepełnosprawne.

Mogą to robić osoby

starsze lub małe

dzieci wymagają

dłuższego czasu

zamknięcia.

5. Inna instalacja: instalacja po prawej stronie

LEWE DRZWI ILUSTRACJA

Instrukcje instalacji

1. Wybierz stopień drzwi. Skorzystaj z wymiarów pokazanych na powyższej tabeli i ilustracji, aby zaznaczyć położenie śrub mocujących na drzwiach i ościeżnicy, przygotuj otwory.
2. Zamontuj ramię główne w celu zamknięcia.
3. Przymocuj bliżej ramy, kierując zawory regulujące prędkość w zawiasu.
4. Przymocuj stopę przedramienia do ramy.
5. Wyreguluj długość przedramienia tak, aby było ustawione pod prostym kątem do ramy, gdy jest połączone z ramieniem głównym. Użyj podkładki i śruby dostarczonej w celu zabezpieczenia połączenia obrotowego. Dokręć nakrętkę zabezpieczającą na przedramieniu. 6. Załóż nasadkę koła zębatego na wrzeciono u dołu samozamykacza.

6. Inna instalacja: instalacja równoległa po stronie pchanej

PRAWE DRZWI - ILUSTRACJA

Instrukcje instalacji

Wybierz stopień drzwi. Użyj wymiarów pokazanych na powyższym wykresie i ilustracji, aby oznaczyć położenie śrub mocujących na drzwiach i ościeżnicy. Przygotuj otwory.

Szybko przymocuj bliżej drzwi zawory regulacyjne z powrotem do zawiasu.

Zamocuj ramię główne w następujący sposób:

(a) Umieść klucz płaski na spodzie wału i obróć w kierunku z

około 30°.

(b) Umieść główne ramię na górnym wale. Wkręć ramię w górny wał i dokręć.

Przymocuj płytkę do górnej ramy, jak pokazano.

Zdejmij stopę z przedramienia i wyrzuć.

Przymocuj przedramię do płyty.

Dostosuj długość przedramienia do pozycji głównego ramienia ustawionego równolegle do ramy po podłączeniu do głównego ramienia. Użyj dostarczonej podkładki i śruby, aby zabezpieczyć połączenie obrotowe. Dokręć nakrętkę zabezpieczającą.

Zatrzaśnij osłonę zębnika na wrzecionie u dołu.
