TÜRSCHLIEßER

MODELL: D404

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern.
2. Halten Sie Kinder und Haustiere während der Montage fern.
   VORSICHTSMASSNAHMEN BEI DER MONTAGE
3. Bitte bauen Sie das Produkt unter strikter Einhaltung der Anweisung zusammen. Eine falsche Montage kann gefährlich sein.
4. Bitte tragen Sie bei der Montage ordnungsgemäß eine Schutzbrille Arbeitshandschuhe.
5. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie sich müde fühlen oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Tragfähigkeit und andere Produktparameter beziehen sich ausschließlich auf das ordnungsgemäß und vollständig montierte Produk
7. Trennen und zählen Sie alle Teile und Hardware.
8. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendrehe
9. Wenn Sie Elektrowerkzeuge verwenden, achten Sie bitte darauf, langsamer zu fahren und bei Bedarf anzuhalten.
10. Für den Aufbau sind zwei Personen erforderlich.
11. Befolgen Sie nur die vorgesehenen Verwendungszwecke.
12. Nur auf stabilen Oberflächen verwenden.
13. Überprüfen Sie das Gerät regelmäßig auf Anzeichen von Abnutzu Beschädigung oder lockeren Teilen.

ANLEITUNG AUFBEWAHREN

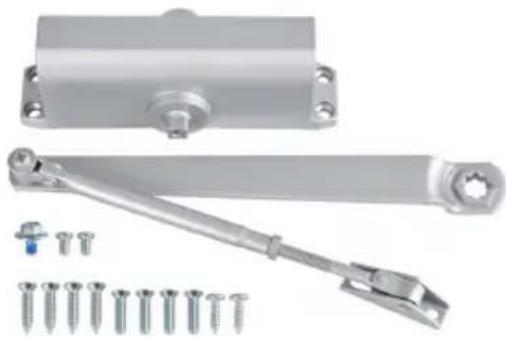

PART LIST

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile enthalten sind und überprüfen Sie es sorgfältig auf etwaige Schäden

während des Transports. Wenn überhaupt Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen od zu verwenden.

NEIN	BILD	TEILNAME	MENGE
A		Türschließerkörper	1
B		HO-Arm	1
C		Kipphebelschraube M6×10	1
D		Holztürenschraube ST6,3×30	4
E		Holztüren Schraube ST5,5×20	2
F		für Metalltüren M6×10	2
G		Metalltüren Schraube M6×25	4
H		Ritzelkappe	1

PRODUCT PAREMETERS

Modell	D404
Material	Aluminium
Farbe	Silber oder Schwarz
Zu verwendende maximale Türlast	187 Pfund

INSTALLATION AND OPERATION INSTRUCTIONS

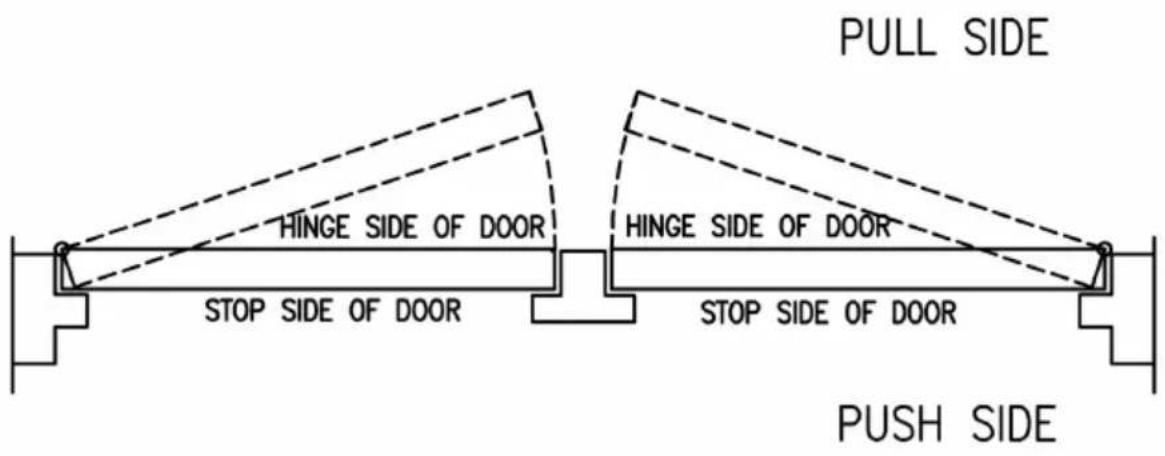

1. Diagramm zur Bestimmung der Türhand.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE

THIS IS A LEFT HAND DOOR

THIS IS A RIGHT HAND DOOR

1. Endgültige Anpassungs- und Regulierungsverfahren.

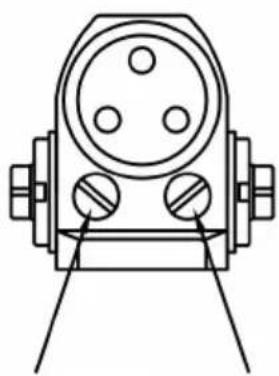

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

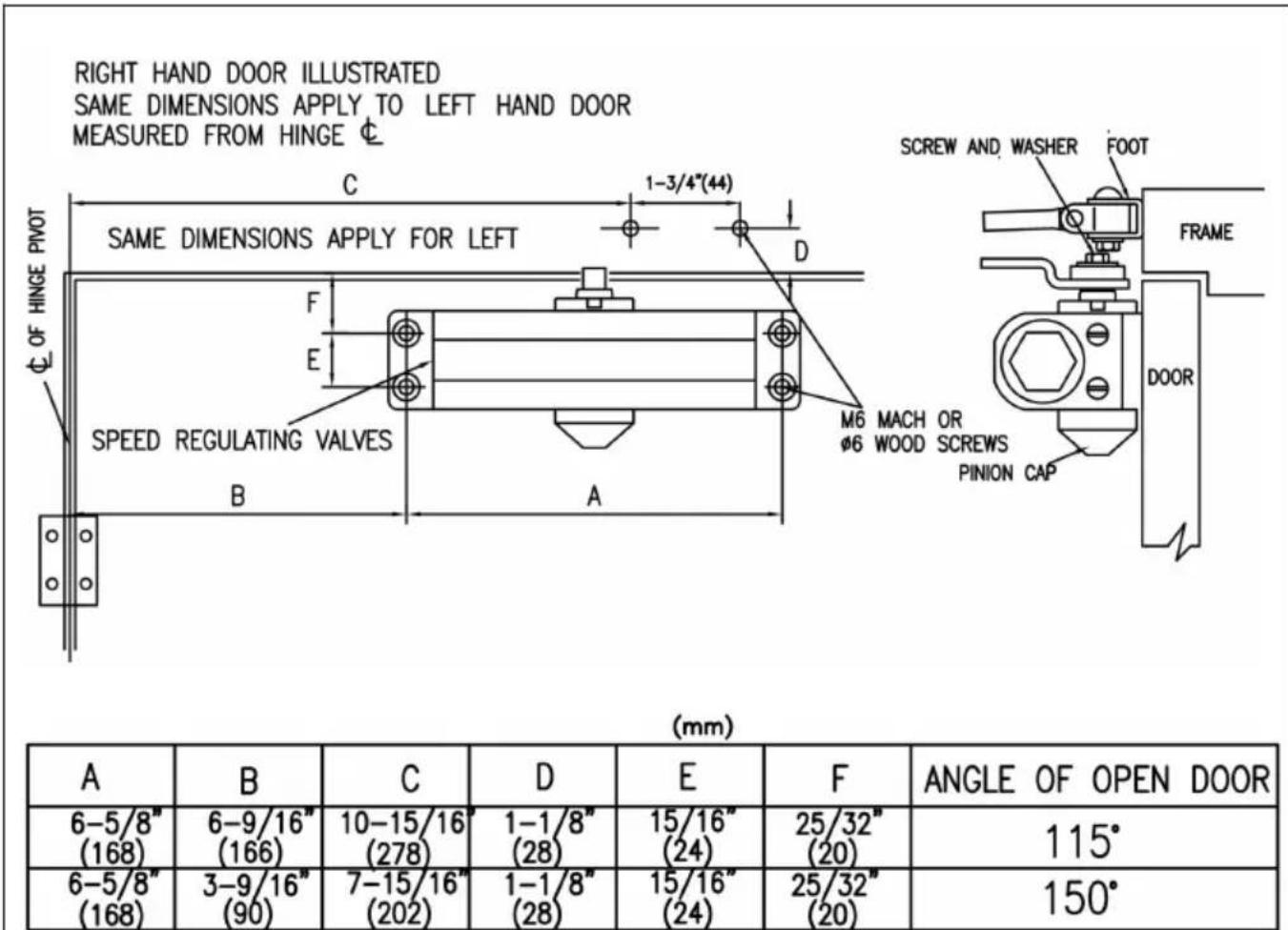

1. Standard installation: Installation an der rechten Seite ziehen

Installationsanleitung

1. Wählen Sie den Türgrad aus. Markieren Sie anhand der in de und Abbildung oben gezeigten Maße die Position der
   Befestigungsschrauben an der Tür und bereiten Sie die Löcher Rahmen vor.
2. Hauptarm am Schließer montieren.
3. Befestigen Sie den Türschließer mit den
   Geschwindigkeitsregulierventilen in Richtung Scharnier.
4. Befestigen Sie den Fuß des Unterarms am Rahmen.
5. Passen Sie die Länge des Unterarms an, um den Unterarm Winkel zum Rahmen zu positionieren, wenn er am Ellenbogen n Hauptarm verbunden ist. Verwenden Sie die mitgelieferte Unterlegscheibe und Schraube, um die Drehverbindung zu sichern Kontermutter am Unterarm festziehen.
6. Schnappen Sie die Ritzelkappe über die Spindel an der Unte

Schließers.

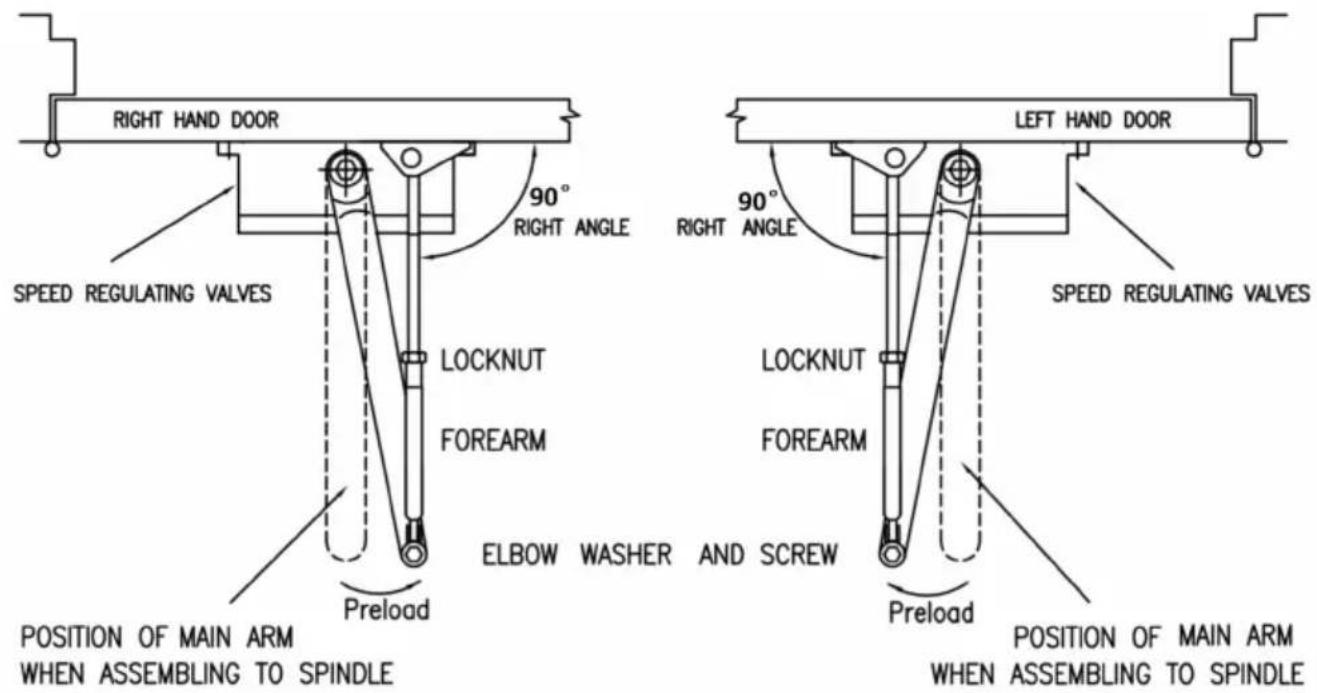

4.Standard-Einbauposition der Arme und Indexeinstellung

RIGHT HAND DOOR 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM ELBOW WASHER AND SCREW Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE LEFT HAND DOOR 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

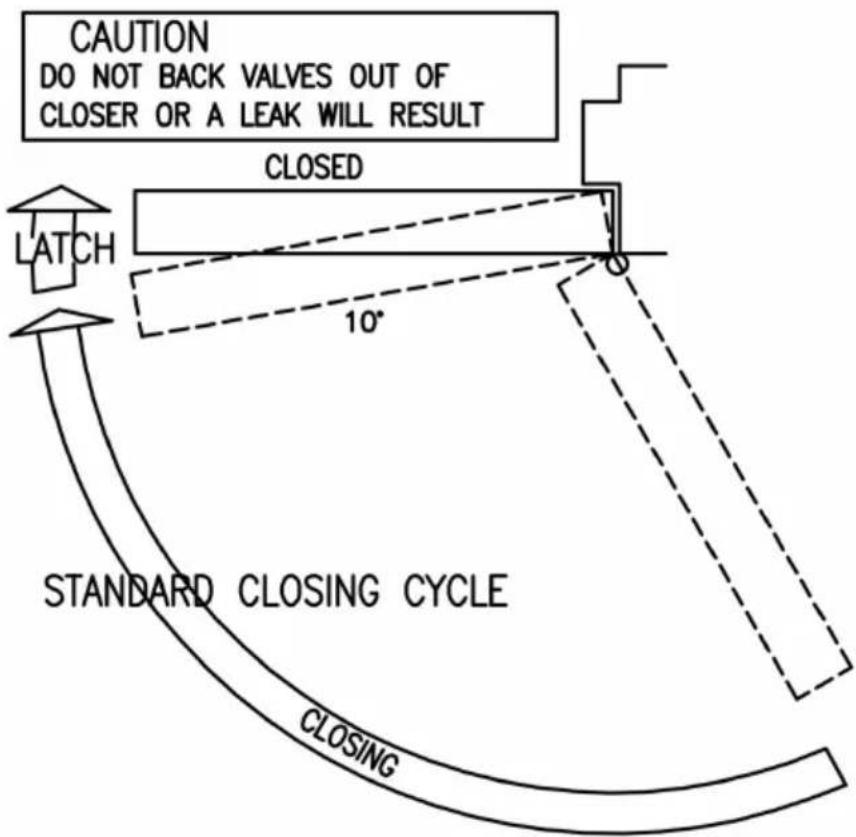

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT CLOSED LATCH 10° STANDARD CLOSING CYCLE CLOSING

Aufmerksamkeit :

Eine einstellbare

Schließgeschwindigk eitszeit bis zwischen 4 bis 6 Sekunden 90 ° Nutzung der durch Behinderte.

Ältere oder kleine Kinder können es t erfordern eine längere Schließzeit.

5. Andere Installation: Installation auf der rechten Seite drücke

LEFT HAND DOOR ILLUSTRATED

Installationsanleitung

1. Wählen Sie den Türgrad aus. Markieren Sie anhand der in de und Abbildung oben gezeigten Maße die Position der Befestigungsschrauben an der Tür und bereiten Sie die Löcher Rahmen vor.
2. Hauptarm am Schließer montieren.
3. Befestigen Sie den Näher am Rahmen mit den Geschwindigkeitsregulierventilen in Richtung Scharnier.
4. Befestigen Sie den Fuß des Unterarms am Rahmen.

5. Passen Sie die Länge des Unterarms an, um den Unterarm Winkel zum Rahmen zu positionieren, wenn er am Ellenbogen n Hauptarm verbunden ist. Verwenden Sie die mitgelieferte Unterlegscheibe und Schraube, um die Drehverbindung zu sichern Ziehen Sie die Kontermutter am Unterarm fest.

6. Schnappen Sie die Ritzelkappe über die Spindel an der Unter Schließers.

6. Andere Installation: seitliche parallele Installation drücken

RIGHT HAND DOOR ILLUSTRATED

Installationsanleitung

Grad der Tür auswählen. Verwenden Sie Abmessungen siehe Ta und Abbildung oben um die Position der Befestigungsschrauben markieren An Tür und Rahmen Löcher vorbereiten .

Befestigen Sie den Türschließer schnell an der Tür Regulierventil zurück zum Scharnier.

Befestigen Sie den Hauptarm wie folgt:

(a) Platzieren Sie den Gabelschlüssel unten Welle & ca. 30 °

Scharnier drehen.

(b) Platzieren Sie den Hauptarm auf der oberen Welle und setz ein Arm in die Oberseite der Welle einschrauben und festziehen. Befestigen Sie die PA-Platte wie gezeigt am oberen Rahmen. Entfernen Sie den Fuß vom Unterarm und entsorgen Sie ihn. Befestigen Sie den Unterarm an der Pa-Platte.

Passen Sie die Länge des Unterarms an die Hauptposition an angeschlossenen Zustand parallel zum Rahmen ausrichten zum Hauptarm am Ellenbogen Verwenden Sie zur Befestigung die mitgelieferte Unterlegscheibe und Schraube Drehgelenkverbindung. Schloss festziehen Nuss. Schnappen Sie die Ritzelkappe unten über die Spindel.
