BRUKSANVISNING D404 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

DÖRRSTÄNGARE

MODELL: D404

1. Låt inte barn klättra på enheten.
2. Håll barn och husdjur borta under monteringen.
   FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING
3. Vänligen montera produkten i strikt enlighet med instruktionerna.
   Felaktig montering kan vara farligt.
4. Använd skyddsglasögon och arbetshandskar ordentligt under monteringen.
5. Försök inte att sätta ihop produkten när du känner dig trött eller påverkad av alkohol, droger eller medicin.
6. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och färdigmonterade produkten.
7. Separera och räkna alla delar och hårdvara.
8. Förbered följande verktyg: Philips huvudskruvmejsel.
9. Om du använder elverktyg, var noga med att sakta ner och stann behov.
10. Två personer krävs för montering.
11. Följ endast avsedd användning.
12. Använd endast på stabila ytor.
13. Inspektera regelbundet efter tecken på slitage, skador eller lösa

SPARA DENNA INSTRUKTION S

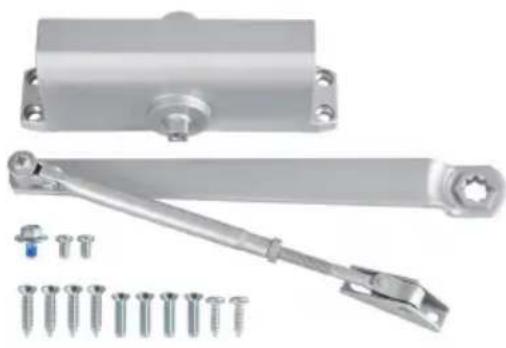

PART LIST

När du packar upp den här produkten, kontrollera att delarna som an nedan ingår och inspektera noggrant för eventuella skador som kan h uppstått

under transitering. Om någon del saknas eller är skadad, försök inte montera eller använda produkten.

NEJ	BILD	DELNAMN	ANTAL
A		Dörrstängare kropp	1
B		HO Arm	1
C		Vipparmsbult M6×10	1
D		Trädörrar Skruv ST6,3×3	4
E	[BT3K]	TrädörrarSkruv ST5,5×20	2
F		Metalldörrar Skruv M6×10	2
G		Metalldörrar Skruv M6×25	4
H		Pinion Cap	1

PRODUCT PAREMETERS

Modell	D404
Material	Aluminium
Färg	Silverfärgad eller svart
Dörr Max belastning att använda	187 lbs

INSTALLATION AND OPERATION INSTRUCTIONS

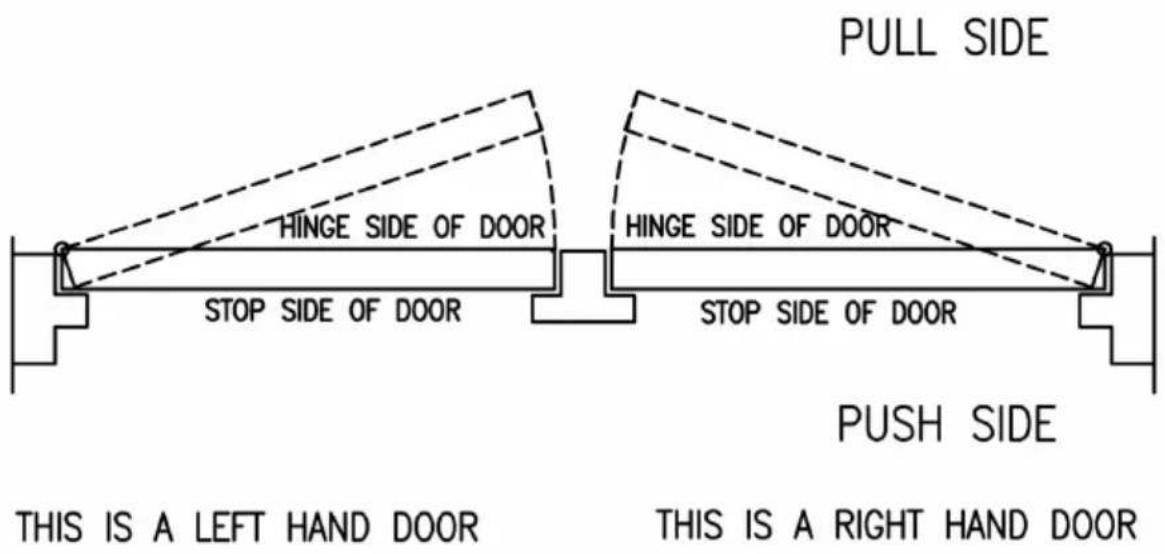

1. Diagram för att bestämma dörrhanden.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE THIS IS A LEFT HAND DOOR THIS IS A RIGHT HAND DOOR

2.Slutliga justeringar och regleringsförfaranden.

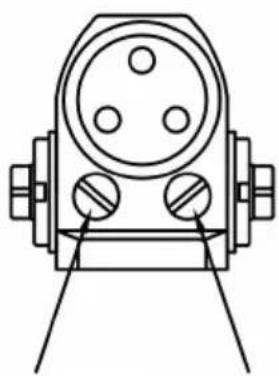

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

1. Standardinstallation: Dra åt höger installation.

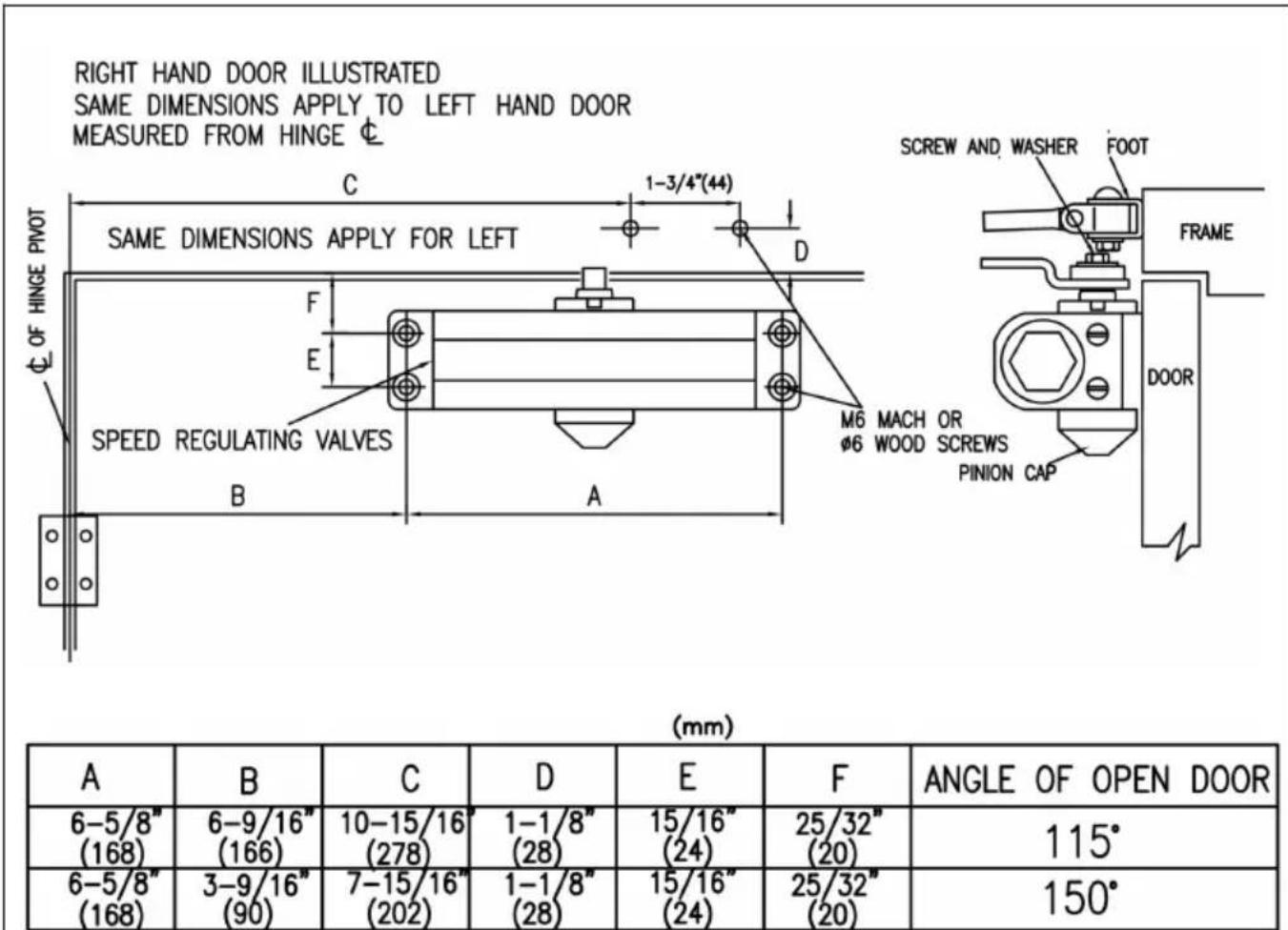

1. Välj grad av dörr. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna och förbereda hålen på ramen.
2. Montera huvudarmen till närmare.
3. Fäst närmare dörren med hastighetsreglerande ventiler mot gångjärnet.
4. Fäst underarmens fot på ramen.
5. Justera längden på underarmen för att placera underarmen i mot ramen när den är ansluten till huvudarmen vid armbågen, bricka och skruv som medföljer för att säkra vridanslutningen. D låsmuttern på underarmen.

6. Fäst pinjongkåpan över spindeln i botten av stängaren.

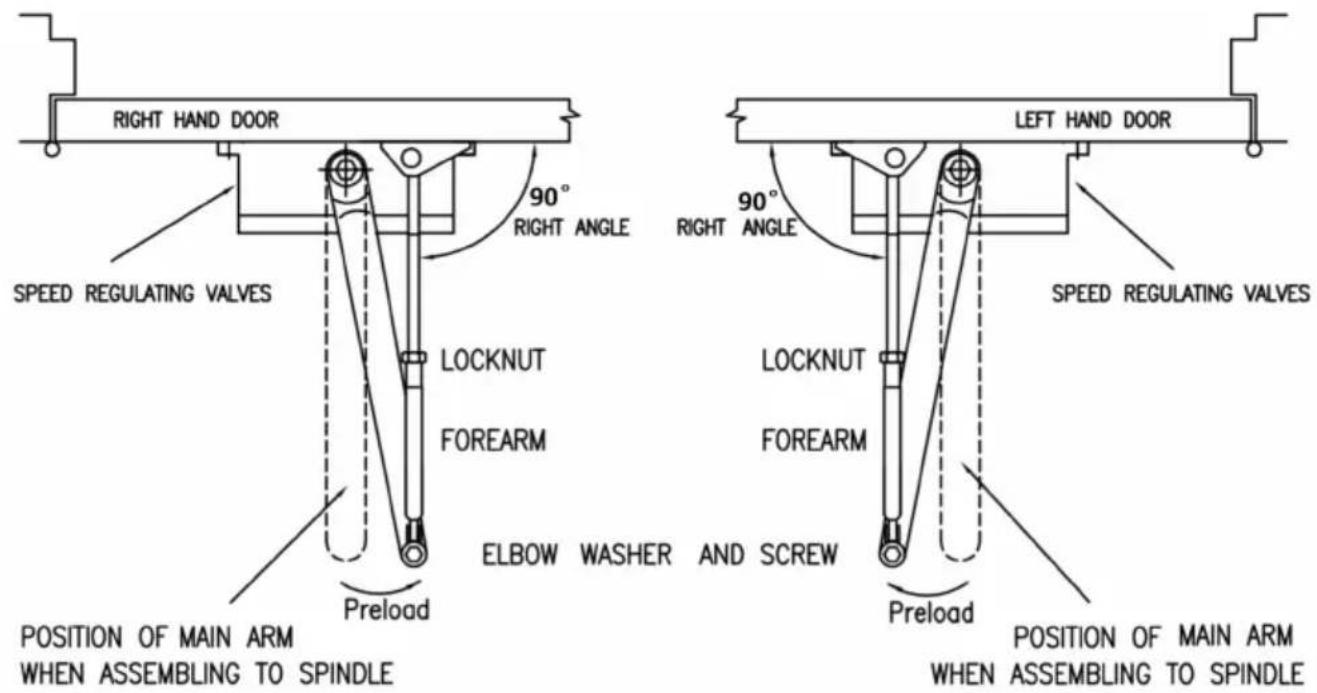

7. Standard monteringsposition för armar och indexinställning


RIGHT HAND DOOR 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM ELBOW WASHER AND SCREW Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT CLOSED LATCH 10° STANDARD CLOSING CYCLE CLOSING

En

uppmärksamhet :

En justera

stängningshastighet

tid till mellan 4 till

sekunder från 90 °

användning av

dörren av

handikappade.

eller små barn kan

kräver längre

stängningstid.

5. Annan installation: tryck på sidan höger installation

LEFT HAND DOOR ILLUSTRATED

1. Välj grad av dörr. Använd måtten som visas i diagrammet och illustrationen ovan för att markera placeringen av fästskruvarna och förbereda hålen på ramen.
2. Montera huvudarmen till närmare.
3. Fäst närmare ramen med hastighetsreglerande ventiler mot gångjärnet.
4. Fäst underarmens fot på ramen.
5. Justera längden på underarmen för att placera underarmen i mot ramen när den är ansluten till huvudarmen vid armbågen, a bricka och skruv som medföljer för att säkra vridanslutningen. D läsmuttern på underarmen.
6. Fäst pinjongkåpan över spindeln i botten av stängaren.

6. Annan installation: skjutsidan parallel installation

RIGHT HAND DOOR ILLUSTRATED

Välj grad av dörr. Använd mått visas i diagrammet och illustratic för att markera platsen för fästskruvarna på dörr och karm förbe Fäst närmare dörren med hastighet reglerventiler tillbaka till gång Fäst huvudarmen enligt följande:

(a) Sätt en skiftnyckel på botten axel & vrid mot gångjärnet ca
(b) Sätt huvudarmen på det övre skaftet, sätt i skruva in armer av axeln och dra åt.

Fäst pa-plattan på toppramen enligt bilden.

Ta bort foten från underarmen och kassera.

Fäst underarmen till pa-plattan.

Justera längden på underarmen till huvudpositionen arm parallellt ramen när den är ansluten till huvudarmen vid armbågen använd och skruv som medföljer för att säkra pivotkoppling. Dra åt lås Snäpp pinjongkåpan över spindeln i botten.
