MODE D'EMPLOI D404 Vevor
Technique Assistance et certificat de garantie électronique www.vevor.com/support
FERME-PORTE
MODÈLE : D404
- Ne laissez pas les enfants grimper sur l'appareil.
- Éloignez les enfants et les animaux domestiques pendant l'assembla PRÉCAUTIONS DE MONTAGE
- Veuillez assembler le produit en stricte conformité avec les instructi Un assemblage incorrect pourrait être dangereux.
- Veuillez porter correctement des lunettes de sécurité et des gants travail pendant l'assemblage.
- N'essayez pas d'assembler le produit lorsque vous vous sentez fati ou sous l'influence de l'alcool, de drogues ou de médicaments.
- La capacité de charge et les autres paramètres du produit sont appliqués uniquement au produit correctement et complètement assembl
- Séparez et comptez toutes les pièces et le matériel.
- Préparez l'outil suivant : Tournevis cruciforme.
- Si vous utilisez des outils électriques, veillez à ralentir et à vous si nécessaire.
- Deux personnes sont nécessaires pour le montage.
- Suivez uniquement les utilisations prévues.
- Utiliser uniquement sur des surfaces stables.
- Inspectez régulièrement les signes d'usure, de dommages ou pièces desserrées.
CONSERVEZ CES INSTRUCTIONS
PART LIST
Lors du déballage de ce produit, vérifiez que les pièces répertoriées ci-dessous sont incluses et inspectez soigneusement tout dommage qui aurait pu survenir
pendant le transit. Si seulement Une pièce est manquante ou endommagée, n'essayez pas d'assembler ou d'utiliser le produit.

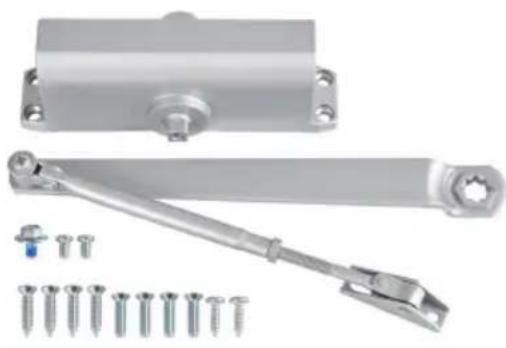

| NON | IMAGE | NOM DE LA PIÈCE | QTÉ |
| UN | ![]() | Corps de ferme-porte | 1 |
| B | ![]() | Bras HO | 1 |
| C | ![]() | Boulon de culbuteur M6×10 | 1 |
| D | ![]() | pour portes en bois ST6.3×30 | 4 |
| E | [ABCY] | Portes en bois Vis ST5,5×20 | 2 |
| F | ![]() | pour portes métalliques M6×10 | 2 |
| g | ![]() | Portes métalliques Vis M6×25 | 4 |
| H | ![]() | Chapeau de pignon | 1 |
PRODUCT PAREMETERS
| Modèle | D404 |
| Matériel | Aluminium |
| Couleur | Argenté ou Noir |
| Charge maximale de la porte utiliser | 187 livres |
INSTALLATION AND OPERATION INSTRUCTIONS
- Graphique pour déterminer la main de la porte.


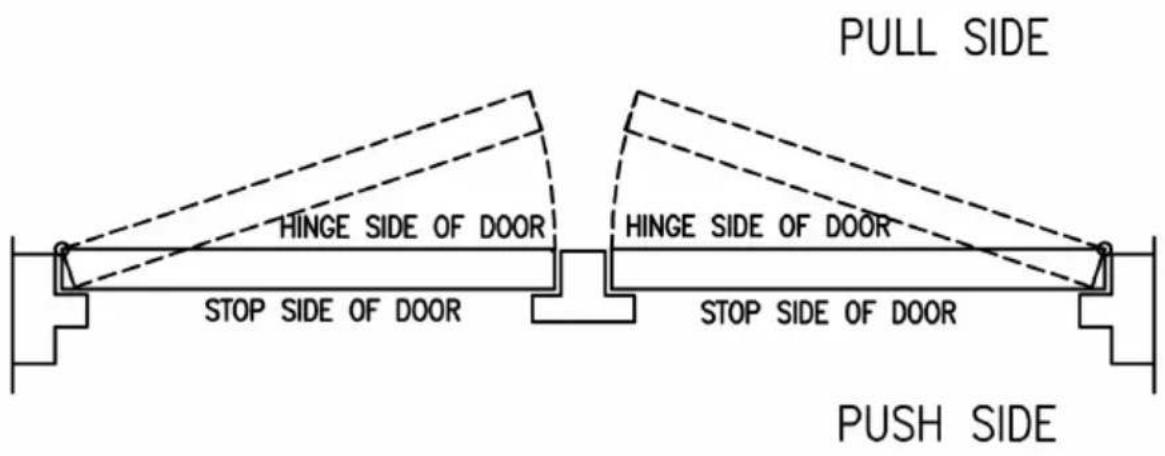

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDETHIS IS A LEFT HAND DOOR
THIS IS A RIGHT HAND DOOR
- Procédures d'ajustement et de régulation finales.
REGULATING DOOR SPEED AND LATCHING SPEED

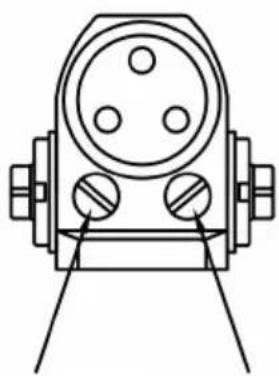

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

- installation standard : installation sur le côté droit.

instructions d'installation

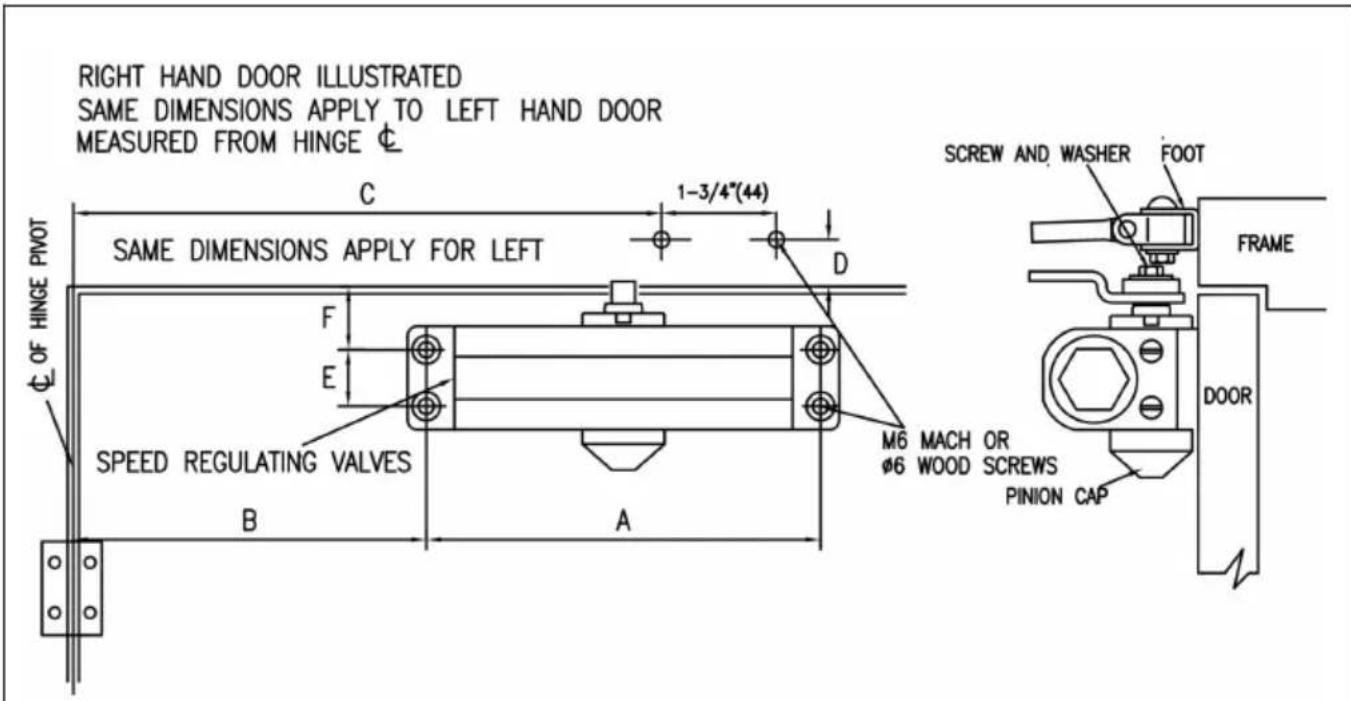

- Sélectionnez le degré de porte. Utilisez les dimensions indiqu le tableau et l'illustration ci-dessus pour marquer l'emplacement d de fixation sur la porte et les trous de préparation du cadre.
- Assemblez le bras principal pour le fermer.
- Fixez plus près de la porte avec les vannes de régulation vers la charnière.
- Fixez le pied de l'avant-bras au cadre.
- Ajustez la longueur de l'avant-bras pour positionner l'avant-bra angle droit par rapport au cadre lorsqu'il est connecté au bras au niveau du coude, utilisez la rondelle et la vis fournies pour connexion pivot. Serrez le contre-écrou 'savant-bras.
-
Enclenchez le capuchon du pignon sur la broche au bas du ferme-porte.
-
Position d'installation standard des bras et réglage de l'in


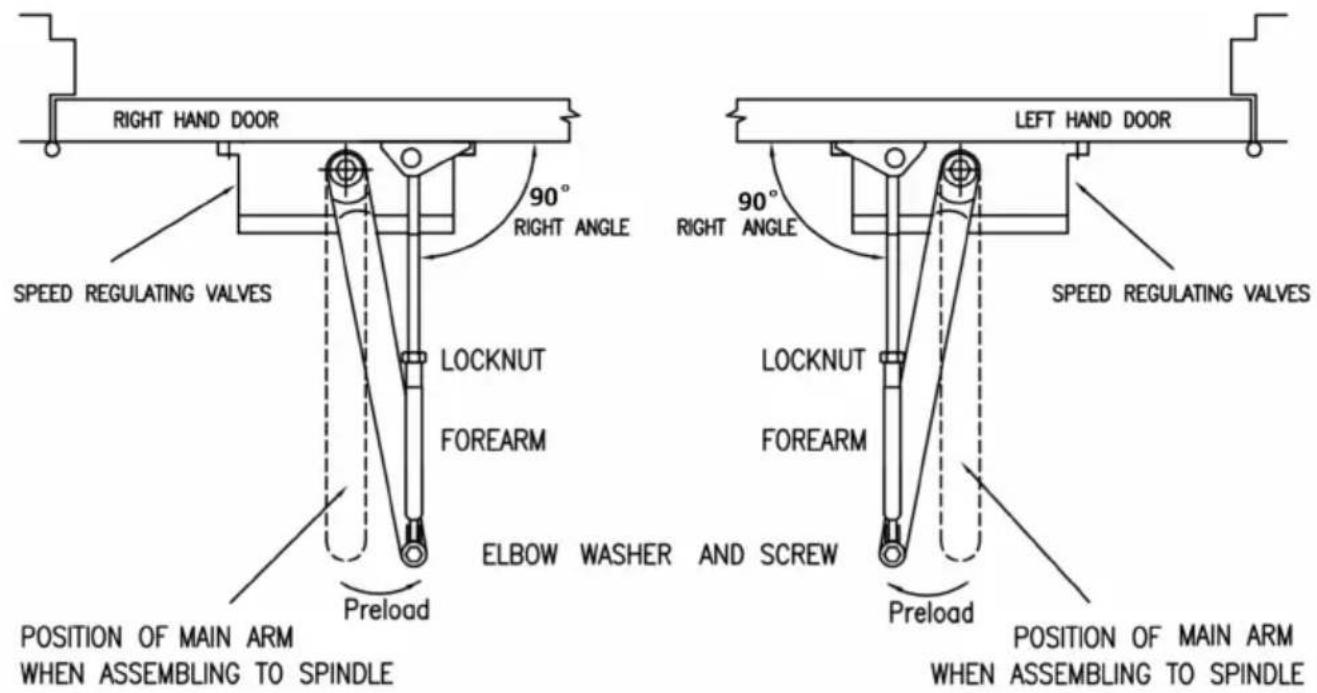

RIGHT HAND DOOR 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM ELBOW WASHER AND SCREW Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE LEFT HAND DOOR 90° RIGHT ANGLE SPEED REGULATING VALVES LOCKNUT FOREARM Preload POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLECLOSING SPEED CONTROL


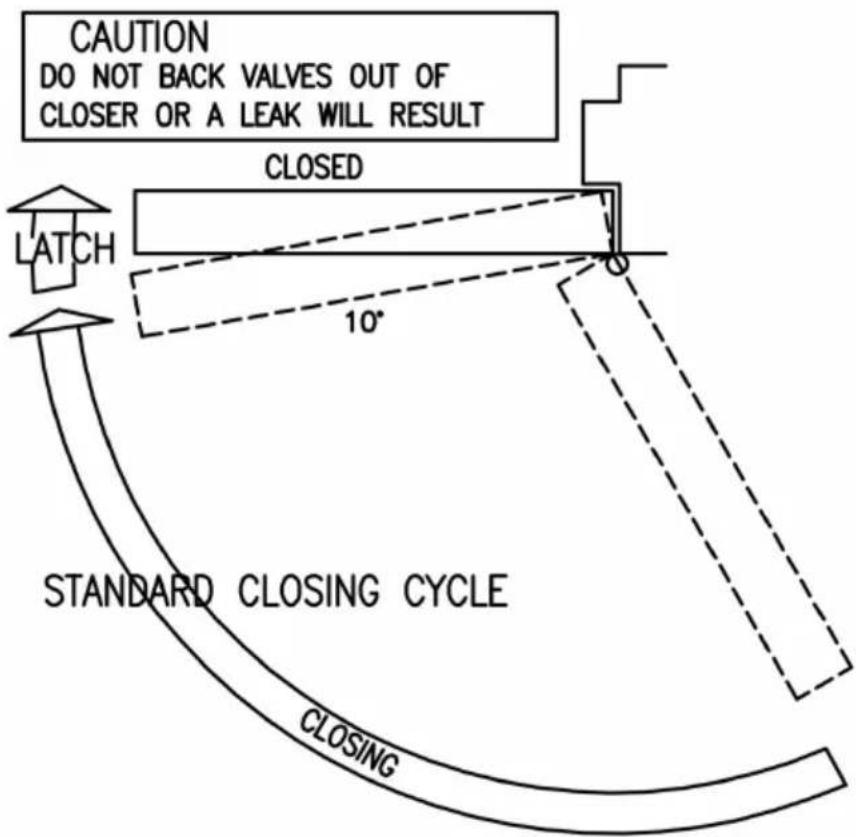

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT CLOSED LATCH 10° STANDARD CLOSING CYCLE CLOSINGAttention : \_
Un temps de vitess de fermeture ajusté pour entre 4 et 6 secondes à partir d 90 ° utilisation de porte par des personnes handicapées. Les personnes âgées ou les jeunes enfants peuvent nécessitent un temps de fermeture plus long.
5. Autre installation : installation côté poussée à droite
LEFT HAND DOOR ILLUSTRATED
instructions d'installation
- Sélectionnez le degré de porte. Utilisez les dimensions indiqu le tableau et l'illustration ci-dessus pour marquer l'emplacement d de fixation sur la porte et les trous de préparation du cadre.
- Assemblez le bras principal pour le fermer.
- Fixez plus près du cadre avec les vannes de régulation de la charnière.
- Fixez le pied de l'avant-bras au cadre.
- Ajustez la longueur de l'avant-bras pour positionner l'avant-bra angle droit par rapport au cadre lorsqu'il est connecté au bras au niveau du coude, utilisez la rondelle et la vis fournies pour connexion du pivot. Serrez le contre-écrou sur l'avant-bras.
- Enclenchez le capuchon du pignon sur la broche au bas du ferme-porte.
6. Autre installation : installation parallèle côté poussée
RIGHT HAND DOOR ILLUSTRATED
Sélectionnez le degré de porte. Dimensions d'utilisation indiqué tableau et l'illustration ci-dessus pour marquer l'emplacement des fixation sur la porte et le cadre, préparez des trous .
Fixez-vous plus près de la porte avec rapidité les vannes de ré reviennent à la charnière.
Fixez le bras principal comme suit :
(a) Placer la clé à fourche en bas arbre et tourner vers la ch
d'environ 30 °.
(b) Placez le bras principal sur l'arbre supérieur, insérez vissez dans le haut de l'arbre et serrez.
Fixez la plaque pa au cadre supérieur comme indiqué.
Retirez le pied de l'avant-bras et jetez-le.
Fixez l'avant-bras à la plaque pa.
Ajustez la longueur de l'avant-bras pour positionner le corps prin bras parallèle au cadre une fois connecté au bras principal au coude utilisez la rondelle et la vis fournies pour fixer liaison piv le verrou noix.
Enclenchez le capuchon du pignon sur la broche en bas.
Fabricant: Shanghaimuxinmuyeyouxiangongsi
Adresse: Baoshanqu Shuangchenglu 803long 11ha 1602A-1609shi Shanghai
Importé à AUS : SIHAO PTY LTD.1 ROKEVA RUEESTBOIS
Nouvelle-Galles du Sud 2122 Australie
Importé à États-Unis : Sanven Technologie Ltd. Suite 250,9166 Anah Lieu, Rancho Cucamonga,CA91730
| UK | REP |
Pooledas Group Ltd
Technique Assistance et certificat de garantie électronique
