MANUAL DE USUARIO D404 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

CIERRA PUERTAS

MODELO: D404

1. No permita que los niños se suban a la unidad.
2. Mantenga alejados a los niños y las mascotas durante el montaje. PRECAUCIONES DE MONTAJE
3. Ensamble el producto estrictamente de acuerdo con las instrucciones El montaje incorrecto podría ser peligroso.
4. Utilice gafas de seguridad y guantes de trabajo correctamente dura el montaje.
5. No intente montar el producto cuando se sienta cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
7. Separe y cuente todas las piezas y herrajes.
8. Prepare la siguiente herramienta: Destornillador Philips.
9. Si utiliza herramientas eléctricas, tenga cuidado de reducir la velocidad y detenerse cuando sea necesario.
10. Para el montaje se necesitan dos personas.
11. Siga únicamente los usos previstos.
12. Úselo únicamente en superficies estables.
13. Inspeccione periódicamente para detectar signos de desgaste, da o piezas sueltas.

GUARDA ESTAS INSTRUCCIONES

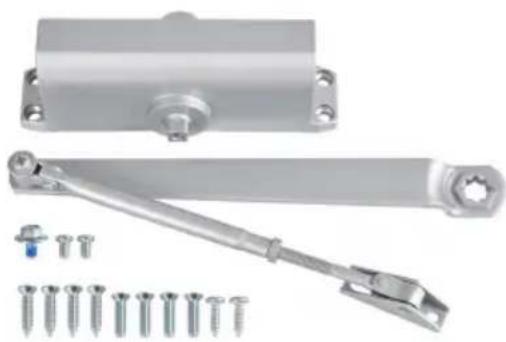

PART LIST

Al desembalar este producto, verifique que las piezas que se enumerar continuación estén incluidas e inspeccione cuidadosamente por cualquier daño que pueda haber ocurrido

durante el tránsito. Si alguna Falta alguna pieza o está dañada, no ensamblar ni utilizar el producto.

NO	IMAGEN	NOMBRE DE LA PART	CANTIDAD
A		Cuerpo del cierrapuertas	1
B		Brazo HO	1
C		Perno del balancín M6×	1
D		Tornillo Puertas Madera ST6.3×30	4
mi		Puertas de madera Tornillo ST5.5×20	2
F		Puertas Metálicas M6×10	2
GRAMO	[645S]	Puertas Metálicas Tornill M6×25	4
h		Tapa de piñón	1

PRODUCT PAREMETERS

Modelo	D404
Material	Aluminio
Color	Plateado o negro
Carga máxima de puerta a utilizar	187 libras

INSTALLATION AND OPERATION INSTRUCTIONS

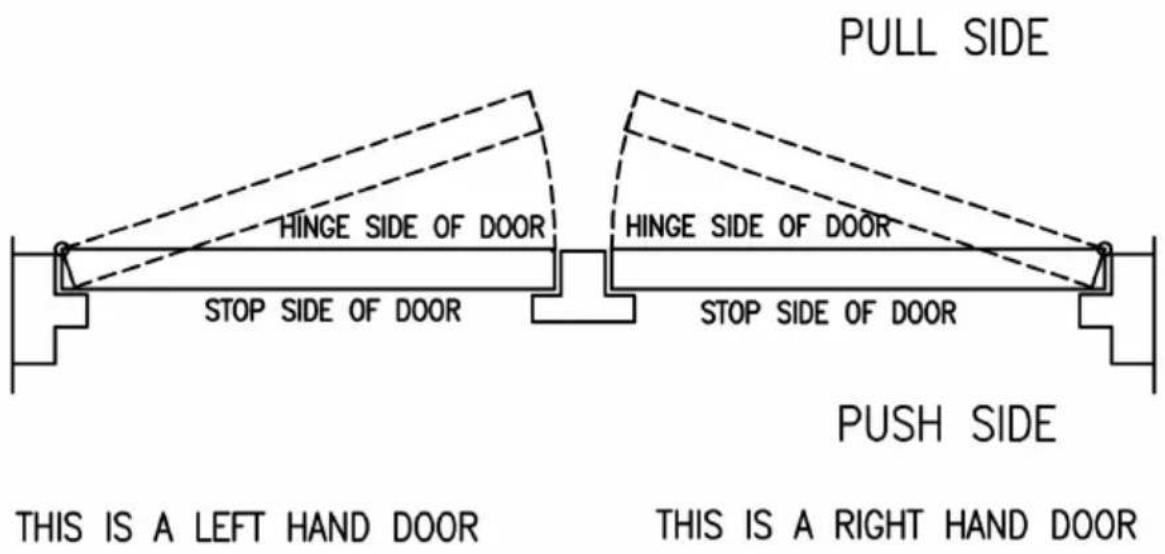

1. Gráfico para determinar la mano de la puerta.

PULL SIDE HINGE SIDE OF DOOR HINGE SIDE OF DOOR STOP SIDE OF DOOR STOP SIDE OF DOOR PUSH SIDE THIS IS A LEFT HAND DOOR THIS IS A RIGHT HAND DOOR

1. Procedimientos finales de ajuste y regulación.

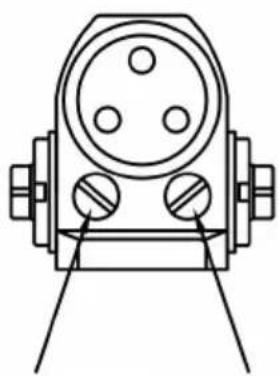

REGULATING DOOR SPEED AND LATCHING SPEED

TURN SPEED REGULATING VALVE CLOCK- WISE TO SLOW DOWN -OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVE- MENT

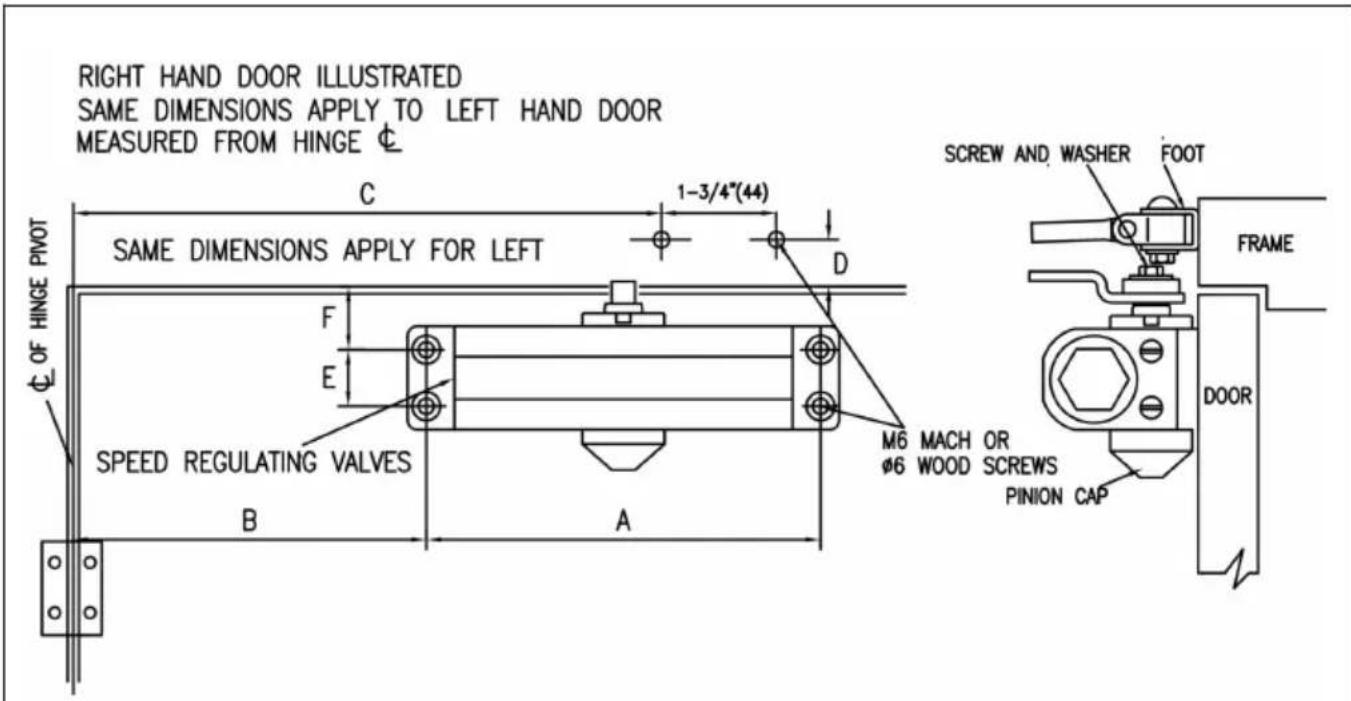

1. Instalación estándar: instalación del lado derecho.

Instrucciones de instalación

1. Seleccione el grado de la puerta. Utilice las dimensiones que muestran en el cuadro y la ilustración de arriba para marcar la de los tornillos de fijación en la puerta y los orificios de prepa marco.
   2.Ensamble el brazo principal al cierrapuertas.
   3.Coloque el cierrapuertas a la puerta con las válvulas regulado velocidad hacia la bisagra.
   4.Fije el pie del antebrazo al marco.
2. Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal en use la arandela y el tornillo proporcionados para asegurar la co pivote. Apriete la contratuerca en el antebrazo.
3. Coloque la tapa del piñón sobre el eje en la parte inferior d cierrapuertas.

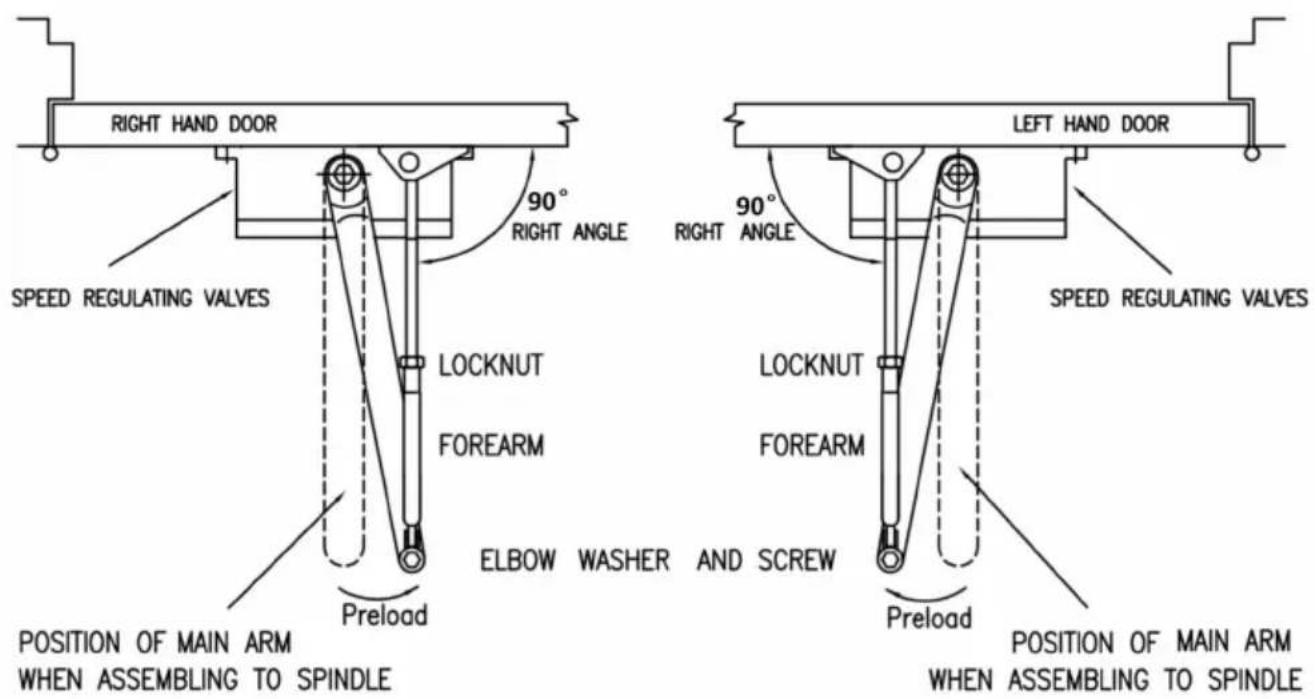

4. Posición de instalación estándar de los brazos y ajuste índice.

POSITION OF MAIN ARM
WHEN ASSEMBLING TO SPINDLE
POSITION OF MAIN ARM WHEN ASSEMBLING TO SPINDLE

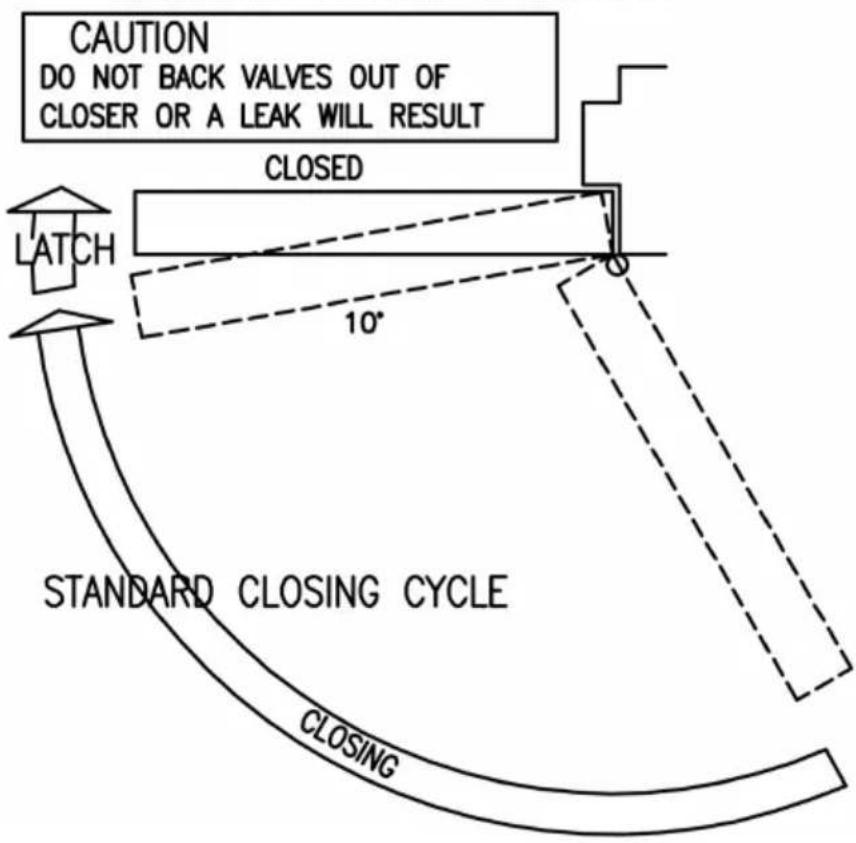

CLOSING SPEED CONTROL

CAUTION DO NOT BACK VALVES OUT OF CLOSER OR A LEAK WILL RESULT CLOSED LATCH 10° STANDARD CLOSING CYCLE CLOSING

Atención : \_

Ajustar el tiempo de velocidad de cierre para entre 4 a 6 segundos desde 90 uso de la puerta p personas discapacitadas. Las personas mayores o los niños pequeños pueden requieren un tiempo de cierre ma prolongado.

5. Otra instalación: instalación del lado derecho del empuje

LEFT HAND DOOR ILLUSTRATED

Instrucciones de instalación

1. Seleccione el grado de la puerta. Utilice las dimensiones que muestran en el cuadro y la ilustración de arriba para marcar la de los tornillos de fijación en la puerta y los orificios de prepa marco.
   2.Ensamble el brazo principal al cierrapuertas.
   3.Coloque el cierre al marco con las válvulas reguladoras de ve hacia la bisagra.
   4.Fije el pie del antebrazo al marco.
2. Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal en use la arandela y el tornillo proporcionados para asegurar la co pivote. Apriete la contratuerca en el antebrazo.
   6.Coloque la tapa del piñón sobre el eje en la parte inferior d

cierrapuertas.

6. Otra instalación: instalación paralela del lado de empuje

RIGHT HAND DOOR ILLUSTRATED

Instrucciones de instalación

Seleccione el grado de puerta. Dimensiones de uso se muestra cuadro y la ilustración de arriba para marcar la ubicación de lo de fijación En la puerta y el marco prepare agujeros .

Acoplar más cerca de la puerta con rapidez válvulas reguladoras vuelta a la bisagra.

Conecte el brazo principal de la siguiente manera:

(a) Coloque la llave de boca en la parte inferior. eje y gírelo

bisagra unos 30 °.

(b) Coloque el brazo principal en el eje superior, inserte Atom en la parte superior del eje y apriete.

Fije la placa pa al marco superior como se muestra.

Retire el pie del antebrazo y deséchelo.

Sujete el antebrazo a la placa pa .

Ajuste la longitud del antebrazo para colocarlo principal. brazo marco cuando está conectado al brazo principal a la altura del la arandela y el tornillo proporcionados para asegurar conexión o pivote . apretar la cerradura tuerca .

Coloque la tapa del piñón sobre el eje en la parte inferior.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

DIRECCIÓN: Baoshanqu Shuangchenglu 803largo 11hao 1602A-1609shi Llevar a la fuerza

Importado a AUS: SIHAO PTY LTD.1 ROKEVA CALLE ASTWOOD Nueva Gales del Sur 2122 Australia

Importado a Estados Unidos: Sanven Tecnología Limitado. Suite 250,9166 anaheim

Técnico Certificado de soporte y garantía electrónica
