D4015 - Accesorio de puerta Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cerrador de puertas
Marca	Vevor
Modelo	D4015
Material	Aluminio
Color	Plateado o negro
Carga máxima de la puerta	265 libras (120 kg)
Ancho máximo de puerta	Hasta 1524 mm (60 pulgadas) para puertas exteriores
Dimensiones (aproximadas)	Cuerpo: aproximadamente 230 mm de largo; brazo: ajustable
Uso	Puertas interiores y exteriores
Sentido de apertura	Puerta mano izquierda o mano derecha
Ajustes	Velocidad de cierre y bloqueo ajustables mediante válvulas
Tiempo de cierre recomendado	4 a 6 segundos desde 90°
Instalación	Fijación con tornillos (madera o metal según el tipo de puerta)
Tipos de montaje	Montaje regular, montaje superior (jamba superior), montaje brazo paralelo
Herramientas necesarias	Destornillador Phillips, llave hexagonal (incluida)
Piezas incluidas	Cuerpo, brazo, pernos, tornillos, llave hexagonal, tapa de piñón, cubierta de plástico
Mantenimiento	Inspeccionar regularmente el desgaste, daños, piezas sueltas
Seguridad	No permitir que los niños trepen; usar gafas y guantes durante el montaje
Garantía	Certificado de garantía electrónico a través de www.vevor.com/support
Fabricante	Shanghai Muxin Muye Youxiangongsi, Shanghái, China
Importador (Australia)	SIHAO PTY LTD, Nueva Gales del Sur
Importador (Estados Unidos)	Sanven Technologie Ltd., Rancho Cucamonga, CA
Representante (Reino Unido)	Pooledas Group Ltd

Preguntas frecuentes - D4015 Vevor

¿Cómo instalar el cerrador de puertas Vevor D4015?

Siga las instrucciones según el tipo de montaje: regular, superior o paralelo. Consulte los esquemas del manual para determinar la mano de la puerta y las dimensiones de perforación. Use los tornillos apropiados (madera o metal) según su puerta.

¿Cómo ajustar la velocidad de cierre del cerrador de puertas?

Utilice las válvulas de regulación de velocidad ubicadas en el cuerpo del cerrador. Gire la válvula BC (backcheck) para ajustar la velocidad general y la válvula latching para la velocidad de bloqueo. Ajuste el tiempo de cierre a 4-6 segundos desde 90°.

¿Cuál es la carga máxima de la puerta para el modelo D4015?

El modelo D4015 soporta una carga máxima de puerta de 265 libras (120 kg).

¿Cómo determinar la mano de la puerta (izquierda o derecha)?

Colóquese del lado de las bisagras. Si la puerta se abre tirando hacia usted, la mano es la de su mano dominante: mano derecha si las bisagras están a la derecha, mano izquierda si están a la izquierda. El manual incluye un esquema para aclarar.

¿Puedo instalar el cerrador de puertas en una puerta metálica?

Sí, use los tornillos autorroscantes ST6.3×38 o los tornillos 1/4-20×1/25 incluidos para puertas metálicas. Asegúrese de pre-perforar agujeros guía.

¿Qué hacer si falta alguna pieza o está dañada?

No intente ensamblar el producto. Contacte al soporte de Vevor a través de www.vevor.com/support para obtener una pieza de repuesto.

¿Cómo mantener el cerrador de puertas?

Inspeccione regularmente signos de desgaste, daños o piezas sueltas. Limpie el cuerpo con un paño suave. No lubrique las válvulas, ya que podría causar fugas.

¿Qué herramientas son necesarias para la instalación?

Necesitará un destornillador Phillips y posiblemente un taladro. Se incluye una llave hexagonal en el kit.

¿Cómo ajustar la fuerza de cierre para una puerta pesada?

El cerrador de puertas D4015 tiene un ajuste de fuerza (número de vueltas de la válvula). Para puertas exteriores o pesadas, gire la válvula en sentido horario para aumentar la fuerza. Consulte la tabla del manual para los ajustes recomendados.

¿El cerrador de puertas es adecuado para personas discapacitadas o mayores?

Sí, ajuste el tiempo de cierre más largo (superior a 6 segundos) para facilitar el paso. Respete las instrucciones de seguridad: mantenga alejados a los niños y animales durante la instalación.

MANUAL DE USUARIO D4015 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

CIERRA PUERTAS

MODELO: D4015 / D4016

1. No permita que los niños se suban a la unidad.
2. Mantenga alejados a los niños y las mascotas durante el montaje. PRECAUCIONES DE MONTAJE
3. Ensamble el producto estrictamente de acuerdo con las instrucciones. El montaje incorrecto podría ser peligroso.
4. Utilice gafas de seguridad y guantes de trabajo correctamente durante el montaje.
5. No intente montar el producto cuando se sienta cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
7. Separe y cuente todas las piezas y herrajes.
8. Prepare la siguiente herramienta: Destornillador Philips.
9. Si utiliza herramientas eléctricas, tenga cuidado de reducir la velocidad y detenerse cuando sea necesario.
10. Para el montaje se necesitan dos personas.
11. Siga únicamente los usos previstos.
12. Úselo únicamente en superficies estables.
13. Inspeccione periódicamente para detectar signos de desgaste, daños o piezas sueltas.

GUARDE ESTAS INSTRUCCIONES

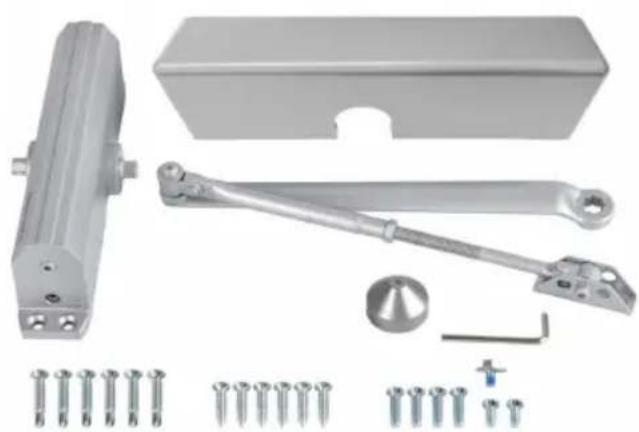

LISTA DE PIEZAS

Al desembalar este producto, verifique que las piezas que se enumeran a continuación estén incluidas e inspeccione cuidadosamente por cualquier daño que pueda haber ocurrido

durante el tránsito. Si falta alguna pieza o está dañada, no ensamble ni utilice el producto.

NO	IMAGEN	NOMBRE DE LA PARTE	CANTI DAD
A		Cuerpo del cierrapuertas	1
B		Brazo HO	1
C		Perno del balancín M6×10	1
D		Tornillo Puertas Madera ST6.3×3	6
mi		Llave hexagonal	1
F	[HASA]	Tornillo autorroscante ST6.3×38	6
GRAMO		Puertas Metálicas 1/4-20×16	2
h		Puertas Metálicas Tornillo 1/4-20×	4
I		Tapa de piñón	1

j

Cubierta plástica

1

PARÁMETROS DEL PRODUCTO

Modelo	D4015	D4016
Material	Aluminio	Aluminio
Color	Plateado o negro	Plateado o negro
Carga máxima de puerta a utilizar	265 libras	330 libras

INSTRUCCIONES DE INSTALACIÓN Y OPERACIÓN

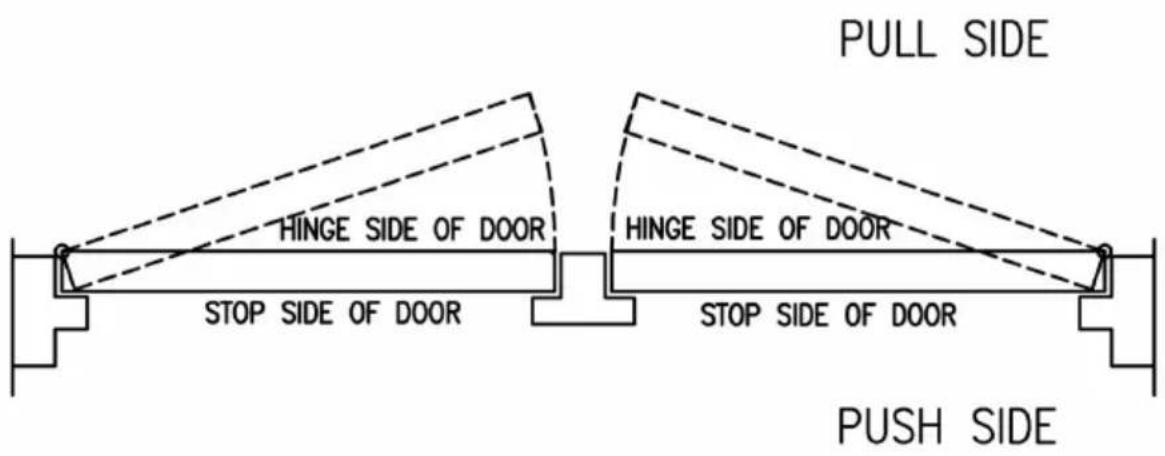

1. Gráfico para determinar la mano de la puerta.

ESTA ES UNA PUERTA DE MANO IZQUIERDA

ESTA ES UNA PUERTA DE MANO DERECHA

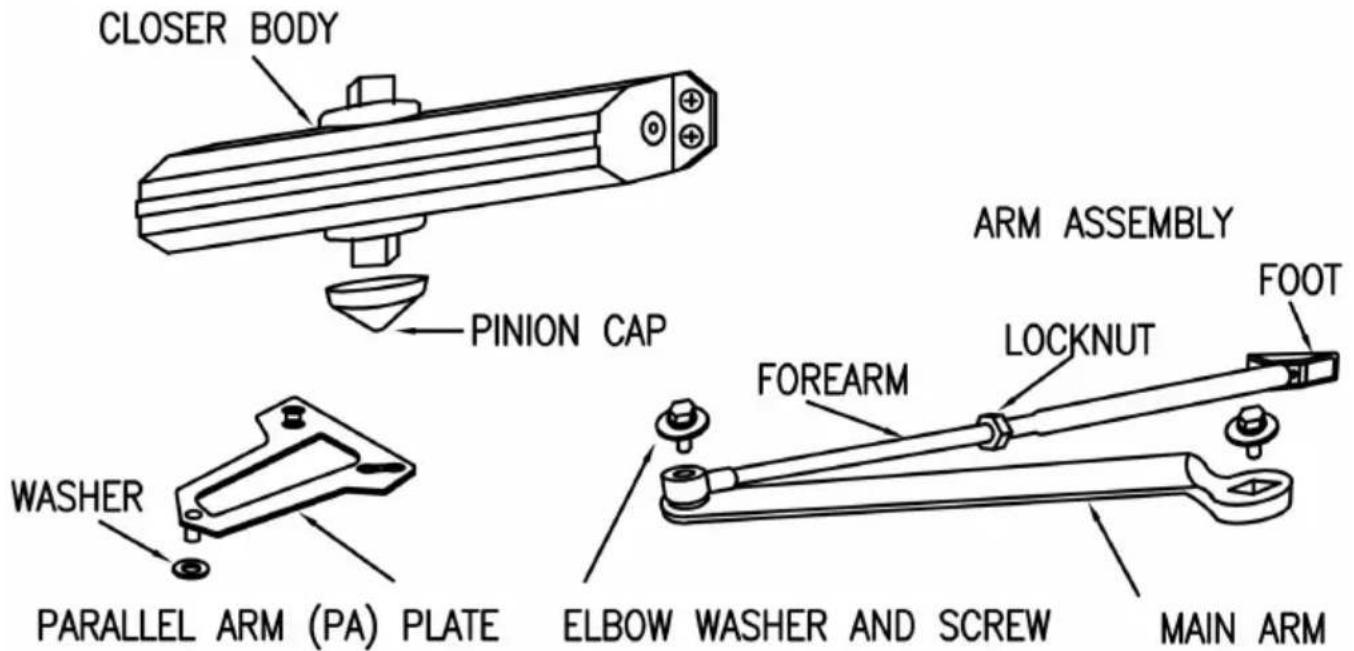

2. Componentes.

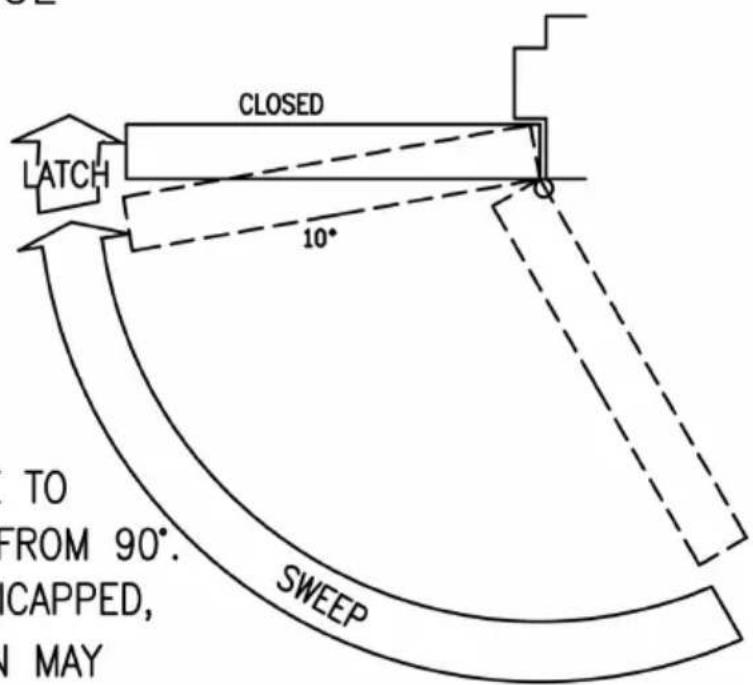

3. Función de control.

CONTROL DE VELOCIDAD DE CIERRE

PRECAUCIÓN NO SAQUE LAS VÁLVULAS DEL CIERRAPUERTAS O SE PRODUCIRÁ UNA FUGA

ATENCIÓN:

Ajuste el tiempo de cierre entre 4 y 6 segundos desde 90°. El uso de la puerta por personas discapacitadas, ancianos o niños pequeños puede requerir un tiempo de cierre más largo.

4. Procedimientos finales de ajuste y regulación.

Regulación de la velocidad de cierre y la velocidad de cierre final.

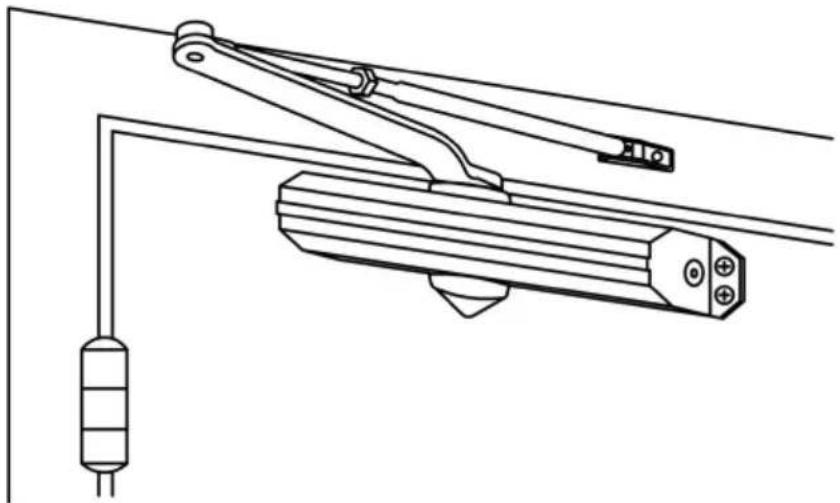

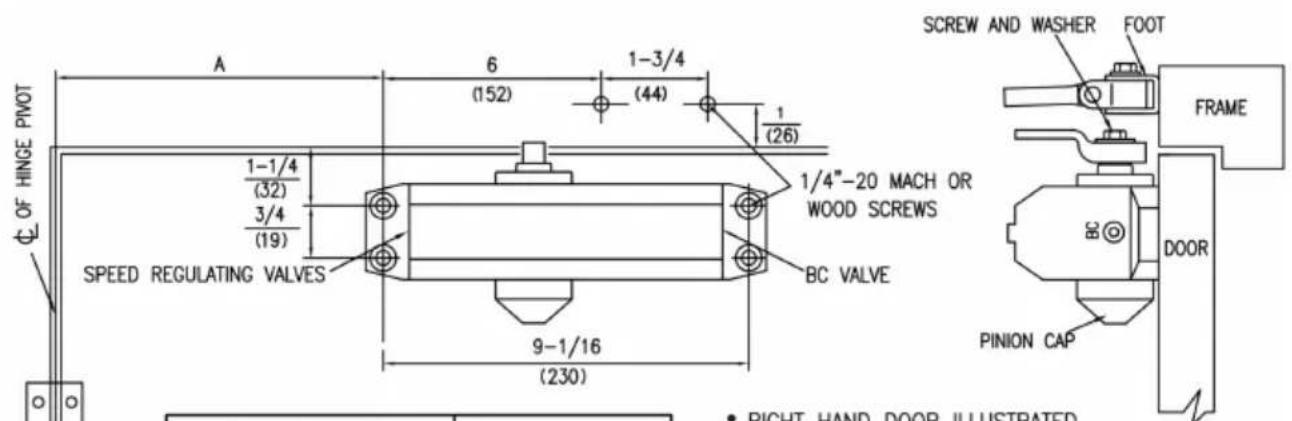

5. Instalación normal del brazo.

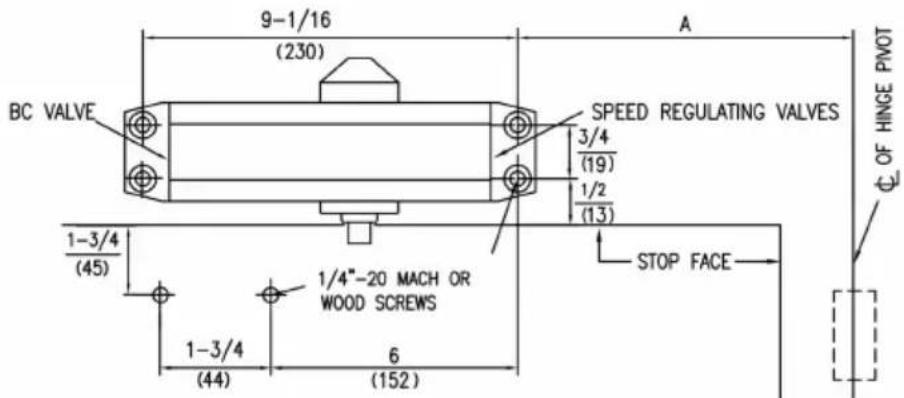

DIMENSIONS "A"		OPENING
inches	mm
7	178	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

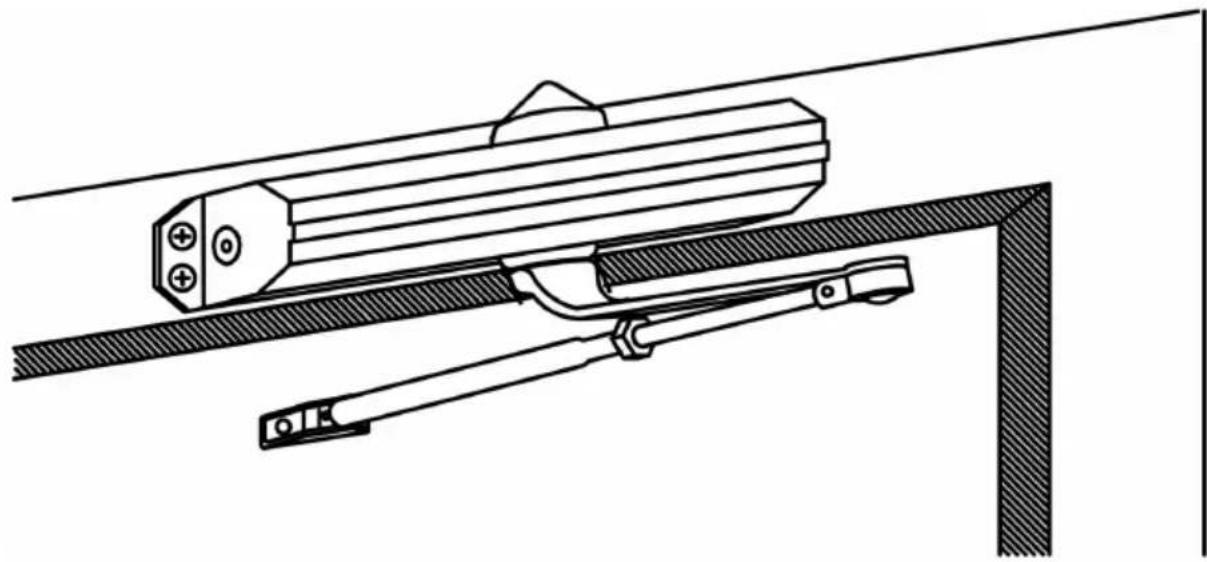

Instrucciones de instalación

1. Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en el cuadro y la ilustración de arriba para marcar la posición de los tornillos de fijación en la puerta y los orificios de preparación en el marco.

2. Ensamble el brazo principal al cierrapuertas.

1. Conecte el cierrapuertas a la puerta con las válvulas de regulación de velocidad hacia la bisagra.
2. Fije el pie del antebrazo al marco.
3. Ajuste la longitud del antebrazo para colocarlo en ángulo recto respecto al marco cuando esté conectado al brazo principal. Use la arandela y el tornillo proporcionados para asegurar la conexión de pivote. Apriete la contratuerca en el antebrazo.
4. Coloque la tapa del piñón sobre el eje en la parte inferior del cierrapuertas.
5. Ajuste más cerca.

La tabla es adecuada para el cierre eléctrico de puertas.

MAXIMUM DOOR WIDTH		FULL TURNS REQUIRED
EXTERIOR DOORS	INTERIOR DOORS
——	5 lb-f*	13 TURNS C.C.W.
8.5 lb-f*	34" (864)	9 TURNS C.C.W.
30" (762)	38" (962)	5 TURNS C.C.W.
36" (914)	48" (1219)	0 TURNS
42" (1067)	54" (1372)	5 TURNS C.W.
48" (1219)	60" (1524)	10 TURNS C.W.

6. Instalación superior de JAMB

DIMENSIONS "A"		OPENING
inches	mm
7-1/2	191	T100°
6	152	101°T0120°
3-1/2	89	*121°T0180°

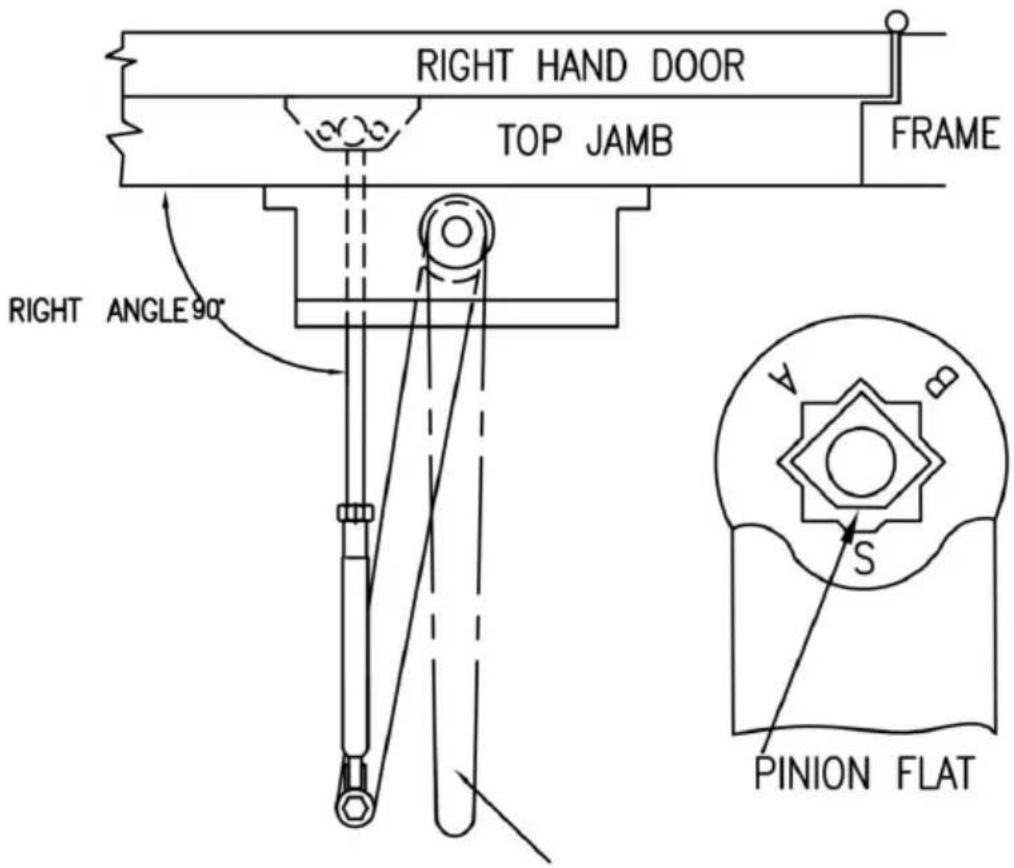

Posición de los brazos y configuración del índice.

POSICIÓN DEL BRAZO PRINCIPAL CUANDO SE ENSAMBLA AL EJE

Instrucciones de instalación

1. Seleccione el grado de la puerta. Use las dimensiones que se muestran en el cuadro y la ilustración de arriba para marcar la ubicación de los tornillos de fijación. En la puerta y el marco, prepare los agujeros.
2. Ensamble el brazo principal al cierrapuertas.
3. Adjunte más cerca del marco con las válvulas reguladoras de velocidad hacia la bisagra.
4. Coloque el pie del antebrazo en la puerta.
5. Ajuste la longitud del antebrazo a la posición. El antebrazo debe quedar en ángulo con el marco cuando se conecta al brazo principal en el codo. Use la arandela y el tornillo proporcionados para asegurar la conexión de pivote. Apriete la tuerca de bloqueo en el antebrazo.
6. Coloque la tapa del piñón sobre el eje en la parte inferior.
7. Ajuste más cerca.

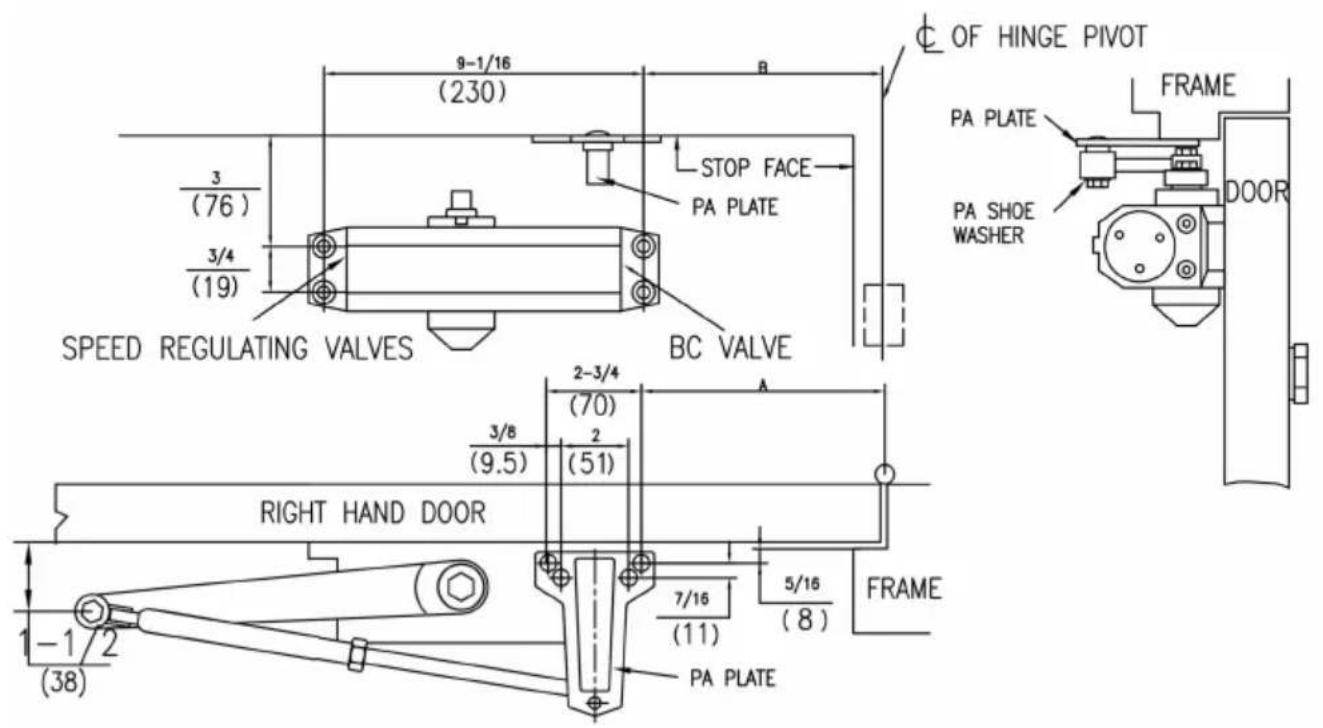

11. Instalación de brazos paralelos

Instrucciones de instalación

1. Seleccione el grado de la puerta. Utilice las dimensiones que se muestran en la tabla y la ilustración de arriba para marcar la ubicación de los tornillos de fijación en la puerta y prepare los orificios del marco.
2. Coloque el cierrapuertas a la puerta con las válvulas reguladoras de velocidad nuevamente hacia la bisagra.

3. Fije la placa para al marco superior como se muestra.

4. Retire el pie del antebrazo y deséchelo.

1. Instale el brazo en el eje del piñón. Gire el piñón 45° hacia la bisagra de la puerta para alinear la letra "B" (puerta derecha) o "A" (puerta izquierda) del brazo principal con el piñón plano. Sujete con el tornillo del brazo.

6. Sujete el antebrazo a la placa para usando el tornillo que quitó del paso 4 y la arandela de zapato para incluida en el paquete de tornillos.

1. Ajuste la longitud del antebrazo para colocar el codo del brazo aproximadamente a 1-1/2" (38 mm) de la puerta cuando esté conectado al brazo principal. Utilice la arandela y el tornillo proporcionados para

asegurar la conexión de pivote. Apriete la contratuerca.

1. Coloque la tapa del piñón sobre el eje en la parte inferior.

9. Ajuste más cerca.
