Type de produit	Cric de remorque électrique
Marque	Vevor
Modèle	EJ5021B
Capacité maximale	5000 lb
Alimentation	12 V CC
Courant maximal	29 ± 1 A
Puissance maximale	350 W
Type de support	Support de montage en A
Course de la vis	18,3 pouces
Course de la jambe	5,5 pouces (4 trous)
Distance entre les trous de la jambe	1,85 pouce
Hauteur du support de montage (min)	10 pouces
Hauteur du support de montage (max)	28,3 pouces
Temps de levage en charge	180 ± 2 secondes
Diamètre du tube	2-1/4 po (noir) / 2 po (zinc)
Taille du pied	5,5 pouces (rond)
Hauteur minimale du produit	29 pouces
Fusible	Oui (inclus)
Éclairage	LED
Manivelle manuelle	Oui
Utilisation	Mouvement vertical de la remorque uniquement
Entretien	Nettoyage au savon doux et lubrification des points de pivot

FOIRE AUX QUESTIONS - EJ5021B Vevor

Comment installer le cric de remorque EJ5021B ?

Montez le cric sur le coupleur du cadre en A à l’aide de trois boulons et écrous (non fournis). Alignez les trous fendus de la plaque de montage avec ceux du coupleur, puis serrez fermement. Orientation du moteur possible à 90 degrés dans le sens horaire.

Quelle est la capacité maximale de ce cric ?

La capacité maximale est de 5000 livres. Ne jamais dépasser cette charge.

Comment brancher l’alimentation électrique ?

Connectez le fil rouge à la borne positive (+) d’une batterie 12V DC et le fil noir à la borne négative (-). Assurez-vous que la batterie délivre au moins 10V.

Puis-je utiliser ce cric pour changer un pneu ?

Non, ce cric est conçu uniquement pour le mouvement vertical de la remorque, pas pour soulever la remorque lors d’un changement de pneu. Utilisez un cric adapté.

Que faire si le moteur ne fonctionne pas ?

Vérifiez la tension de la batterie (minimum 10V), les connexions électriques, la mise à la terre (contact métal sur métal), et l’état de l’interrupteur. Si le problème persiste, le moteur peut être défectueux.

Comment entretenir le cric ?

Nettoyez avec du savon doux et de l’eau, lubrifiez légèrement les points de pivot avec de l’huile. Inspectez les tubes avant chaque utilisation et remplacez-les s’ils sont pliés. Vérifiez les connexions électriques deux fois par an contre la corrosion.

Quelle est la hauteur minimale du cric ?

La hauteur minimale totale du produit est de 29 pouces lorsque le cric est complètement rétracté.

Puis-je faire tourner le cric manuellement ?

Oui, retirez le capuchon en caoutchouc et utilisez la manivelle manuelle fournie pour soulever ou abaisser manuellement le cric.

Quelles précautions de sécurité dois-je prendre ?

Ne dépassez jamais la capacité. Utilisez sur une surface plane et dure. Ne placez aucune partie du corps sous la charge. Attachez la remorque pour éviter tout mouvement. Portez des protections oculaires.

Où puis-je trouver des pièces de rechange ?

Rendez-vous sur le site www.vevor.com/support pour l’assistance technique et les certificats de garantie. Les pièces comme le fusible, l’interrupteur ou le moteur peuvent être remplacées selon les instructions du manuel.

MODE D'EMPLOI EJ5021B Vevor

Assistance technique et certificate de garantie électronique www.vevor.com/support

CRIC DE REMORQUE ÉLECTRIQUE

MODELE : EJ5021B

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'une procédure d'entretien ou de maintenance compte un risque de sécurité et peut entraîner la mort ou des blessures graves si elle pas effectue en toute sécurité et dans les paramètres définis dans manuel.
2. Portez toujours une protection pour les yeux lorsque vous effectue des travaux d'entretien ou de maintenance sur le vehicule. D'autre équipements de sécurité à prendre en compte sont une protection auditive, des gants et eventuèlement un écran facial complet, selon la nature de l'entretien.
3. Ne laissez jamais une personne non familière avec ce produit insutilier ou entretenir ce produit.
4. Ne souveze ou ne nivelez jamais la remorque sans un repose-picorrectement installé.
5. Ne jamais actionner le cric ni atteler la remorque sans empêcher remorque de rouler.
6. N'exercez jamais de forces laterales excessives sur le cric de la remorque.
7. Ne laissez jamais personne, y compris l'opérateur, placer une part du corps sous le cric de la remorque ou sous la charge supportant le fonctionnement du cric.
8. Ne jamais dépasser la capacité de charge!
9. N'utilisez jamais de cric de remorque pour soulever la remorque vue d'un entretien ou d'un changement de pneu.
10. Ne déplacez jamais la remorque avant que le cric de la remorqu soit complètement rétracté.
11. Tenez les enfants et les personnes représentes à l'écart de la zone travailpendant l'utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.
12. N'utilisez pas le cric dans des endroits où il existe un risque d'ou d'explosion, par exemple en presence de liquides, de gaz ou

poussières inflammables. Le cric peut creer des étincelles qui peuvent enflammer les liquides, les gaz ou les poussières inflammables.

1. À utiliser sur une surface plane, horizontale et dure capable de supporter une charge.
2. N'utilisez pas de blocs pour augmenter la garde au sol.
3. Lorsque vous utilisez le pied ou la jambe de force, assurez-vous la goupille fournie est complètement insérée dans les deux côtes tube interieur et du tube de force avant d'utiliser le cric.
4. Si le cric de remorque est équipé d'un pied de support, n'essayè jamais de régler ce dernier lorsqu'une charge est placée sur le c

Note:

1. Le cric est unconçu pour le mouvement vertical de la remorque uniquement.
2. Un levage rapide et continu n'est pas recommendé pour éviter l'échauffement des engrenages et réduire leur durée de vie.

Ce produit est soumis aux dispositions de la directive europeenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit être collecté séparément dans l'Union europeenne. Ce symbole s'applique produit et à tous les accessoires marqués de ce symbole. Les produits marq comme tels ne doivent pas être jetés avec les ordures menagères normales doit être emmené à un point de collecte pour le recyclage des appareils électriques et électroniques.

MODEL AND PARAMETERS

Modèle	EJ5021B
Capacité max.	5000 livres

STRUCTURE DIAGRAM

Saisir	12 V CC
Courant maximal	29±1A
Puisance maximale	350 W
Type de support de	Support de montage en A
Gamme	10 -3 3,8 "
Vis de déplacement	18,3 "
Voyage à jambe	5,5 " (4 trous)
La distance entre les detrous dans la jambe tombante	1,85 "
Hauteur du support de montage à partir du sol trou)	10 " (le plus bas) / 28,3 " (le plus
Temps de levage	1 80 ±2 s (en charge)
Diamètre	2-1/4" (noir) / 2" (zinc)
Taille du pied	5,5" (rond)
Hauteur minimale du	29" (hauteur totale du produit)

2

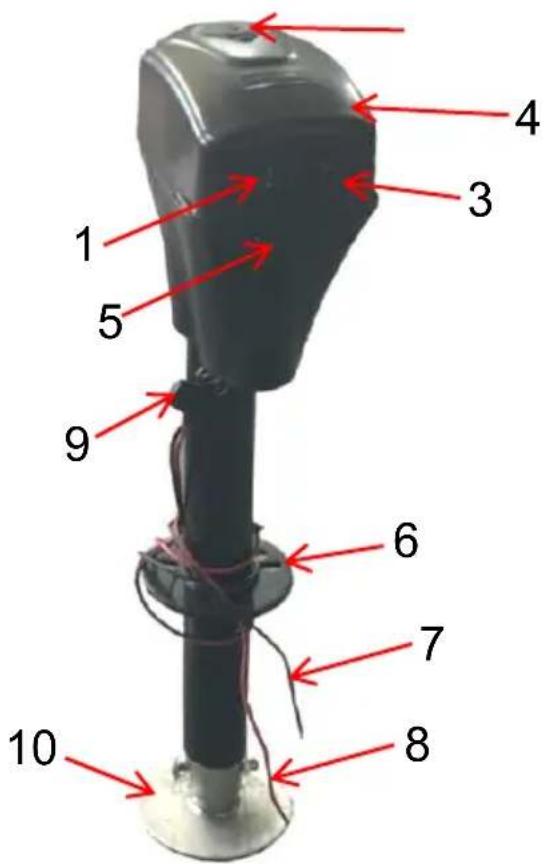

1. Interrupteur haut et bas 2. Capuchon en caoutchouc sur l'accès à manivelle manuelle
2. Interrupteur déclairage 4. Couvercle en plastique
3. Lumière LED 6. Plaque de montage
   7.Fil noir (-) 8.Fil rouge (+)
   9.Fusible 10.Coussinet de pied d'extension

COMPONENTS
ASSEMBLY

Non	Image	Nom	Quantit
1		Cric de remorque électrique	1
2		Manivelle manuelle	1
3		Sac imperméable S unshac	1
4		Manuel d'utilisation	1

1. Lors du montage du cric de remorque, il est préféable de l'acc au vehicule tracteur pour s'assurer que la remorque est sécurisée.

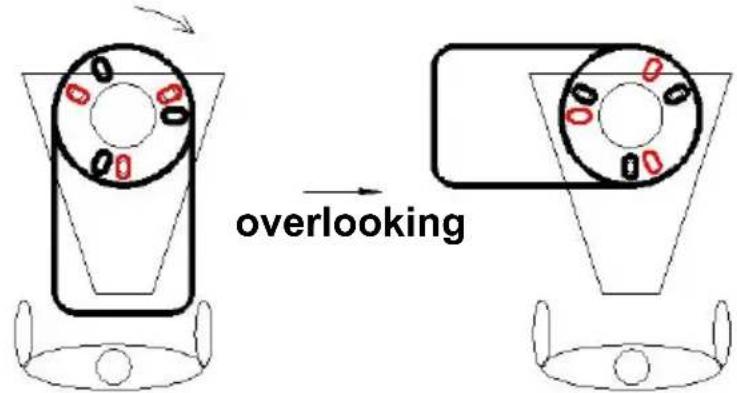

2. Montez le cric en fonction du schéma ci-dessus. L'orientation du moteur peut être selectionnée comme indiqué ci-dessous.

Rotate 90 (Clockwise)

Remarque : sélectionnez les trous de montage selon vos besoin. (Fci-dessus)

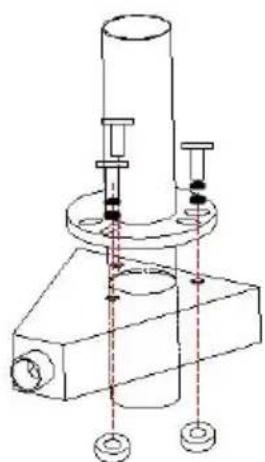

1. Faites glisser le cric du cadre en A à travers le trou situé sur le du coupleur du cadre en A.
2. Alignez les trois troughs fendus de la plaque de montage du cric a les trois troughs du coupleur.
3. Avec trois boulons et écrous (doivent être achetés par l'utilisateur Fixez fermement le cric au sommet du coupleur à cadre en A. (Vérifiez régulièrement que les boulons/écrous sont bien serrrés.)

OPERATION

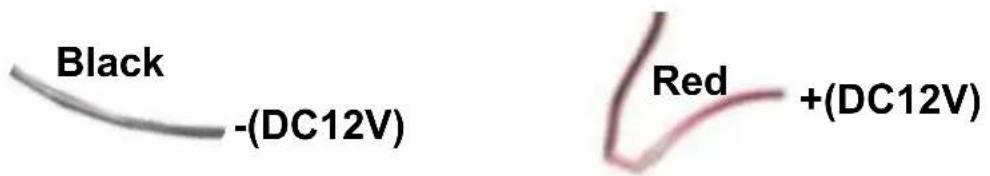

1. Connectez le fil rouge à la borne positive de la batterie DC12V. Connectez le fil noir à la borne négative de la batterie DC12V.

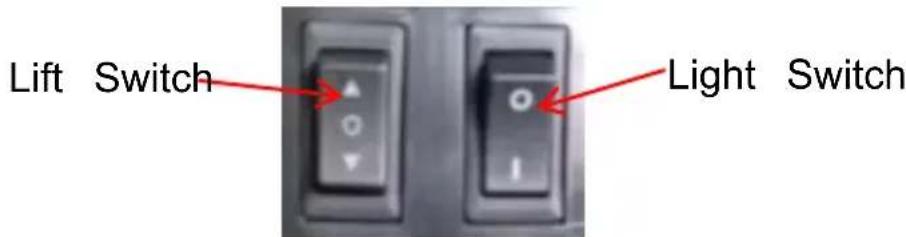

1. Avancez lentement pour tester l'interrupteur déclairage et l'interruptions haut/bas.

1. Installez le repose-pieds après l'voir soulevé à la hauteur appropri

1. Abaissez le repose-pieds sur un sol dur/un coussin.
2. Si nécessaire, retirez le couvercle en caoutchouc et souvevez manuellement le dessus du bac sec.

TROUBLESHOOTING

Échec	Cause possible	Mesures correctives
Le moteur ne fonctionne pas.	Pas ou peu de tension.	Vérifiez la batterie et les connexio électriques. Elle doit avoir un minimum de 10 V CC. Si la bat est faible, branchez le cable de la remorque sur le vehicule tracteur démarrer le vehicule tracteur pour alimenter le cric.
	Mauvaise mise à terre.	Nettoyez la zone entre la plaque montage du cric et le coupleur et assurez-vous que la peinture a été enlevé par les rondelles en étoile. Contact métal sur métal direct doit exister entre les composants montage pour assurer une bonne électricité
	Fils desserrés sur l'interrupteur	Connexions de fils sécurisées.
	L'interrupteur	Remplacer l'interrupteur.
	Moteur défectueux.	Remplacer le moteur.
La lumière ne fonctionne pas.	Fils desserrés sur Interrupteur	Connexion filaire sécurisée.
	Mauvaise ampoule.	Remplacer l'ampoule.

MAINTENANCE

1. Un nettoyage occasionnel avec du savon doux et de l'eau ainsi qu'une lubrification légère à l'huile des points de pivot prolongeron performances et l'apparce optimales.
2. Vérifiez régulierement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et replacez-sils sont pliers ou endommages.
4. Si le cablage est connecté à la borne de la batterie, inspectez-le

moins deux fois par an pour corrosion. Nettoyer avec une solution bicarbonate de soude et d'eau, puis appliquer une fine couche de graisse.

1. Entretenez le produit en adoptant un programme de réparation et d'entretien consciencieux conformément aux procédures recommandées suivantes. Il est recommendé d'examiner l'état général de tout outil avant de l'utiliser. Maintenez votre outil en b état. Gardez les poignées sèches, propres et exemples d'huile et graisse. Le tableau suivant est basé sur un programme de fonctionnement normal.

Intervalle de	Point d'entretien
Quotidiennement avant l'opération	1. Le moteur du vérin à cadre en A motorisé scellé et sans entretien .2. Avant chaque utilisation, inspectez les tubes cric et remplacez- les s'ils sont pliers ou endommagés.3. Assurez-vous que toutes les connexions sont serrées et exemples de corrosion et que le cri correctement mis à la terre avec le coupleur (d métal sur métal) .4. Si nécessaire, lavez avec de l'eau et du saux et rincez abondamment. La vis de mise à terre du moteur et les boulons de montage doit
Après les 20 premières heures de	Déployez complètement le cric et nettoyez le tu
Après les 50 premières heures de fonctionnement ou chaque semaine	Déployez complètement le cric et nettoyez le tu interieur du cric.
Chaque année	Déployez complètement le cric et nettoyez le tu interieur du cric une fois par an. ÀpRES le nett enduirez le tube d'uneGRAisse légère ou d'un lubrifiant en spray au silicone.
