CRIC ELETTRICO PER RIMORCHIO

MODELLO: EJ5021B

1. Il significato " ATTENZIONE" soprà riportato indica che una procedi assistenza o manutenzione comporta un rischio per la sicurezza cui pócāsare morte o lesioni gravi se non eseguita in modo sicur secondo i parametri stabiliti nel presente manuale.
2. Indossare sempre una protezione per gli occhi quando si esegueservizio o una manutenzione sul veicolo. Altri dispositivi di sicurezza da considerare sono la protezione dell'udito, i quanti e, possibilmente una visiera completa, a seconda della natura del servizio.
3. Non consentire mai a chiunque non abbia familiarità con quello prodotto di installerarlo, utilizzato o eseguirne la manutenzione.
4. Non sollevare o livellare mai il rimorchio alla il poggiapiedi correttamente installato.
5. Non azionare mai il cric o agganciare il rimorchio alla impedirn spostamento.
6. Non esercitare mai forze laterali eccessive sul cric del rimorchio.
7. Non consentire mai a nessuno, compreso l'opereatore, di posizionar parti del corpo sotto il cric del rimorchio o sotto il carico sostenu durante il funzionamento del cric.
8. Non superare mai la capacité di carico!
9. Non utilizzato mai il cric per sollevare il rimorchio a scopo di manutenzione o sostituzione degli pneumatici.
10. Non spostare mai il rimorchio prima che il cric sia completeness retratto.
11. Tenere bambini e asanti lontani dall'area di lavoro nelle cui l'utensile. Non consentire ai bambini di maneggiare il martinetto.
12. Non utilizzato il martinetto in luoghi in cui vi sia il rischio di pro un incendio o un'esplosione; ad esempio, in presenza di liquidi, g polvere infiammabili. Il martinetto può creare scintille, che possono incendiare i liquidi, i gas o la polvere infiammabili.

13. Dautilizzare su superfici piane, livellate e dure in grado di soste carichi.

14. Non utilizzato blocchi per augmentare l'altezza libera dal suolo.

15. Quando si utilizes il piede di caduta o la gamba di caduta, assiche il perno in dotazione sia completeness inserto attraverso entrambi i lati del tubo interno e del tubo di caduta prima di uti martinetto.
16. Se il cric del rimorchio è dotato di un piede di sollevamento, no tentare mai di regolarlo quando il cric è carico.

Nota:

1. Il martinetto è progettato esclusivamente per lo spostamento vertical del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il surriscaldamento degli ingranaggi e ridurne la durata utile.

Questo prodotto è soggetti alle disposizioni della Direttiva europea 2012/19/CE. Il symbolo raffigurante un bidone della spazzatura barrato indica che il prodotti richiede la raccolta differenziate dei rifiuti nell'Unione Europea. Questo symbolo applica al prodotto e a tutti gli accessori contrassegnati con questo symbolo. prodotti contrassegnati come tali non possono essere smaltiti con i normali rif domestici ma deve essere portato a un punto di raccolta per il riciclaggio di apparentecchiature elettriche ed elettroniche.

MODEL AND PARAMETERS

Modello	EJ5021B
Capacità massima	5000 libbre
Ingresso	Corrente continua 12V
Corrente massima	29±1A
Potenza massima	350W

STRUCTURE DIAGRAM

Tipodi staffa di srl.	Staffa di montaggio a telaio ad A
Allineare	10 -3 3,8 "
Vite di viaggio	18,3 "
Viaggio a gambe srl.	5,5 " (4 fori)
La distance tra i due f nel drop leg	1,85 "
Altezza del supporto di montaggio da terra ( foro)	10 " (minimo) / 28,3 " (massimo)
Tempo di sollevamento	1 80 ±2 s (sotto carico)
Diametro tubo	2-1/4" (Nero) / 2" (Zinco)
Misura del piede	5,5" (rotondo)
Altezza minima del prodotto	29" (altezza totale del prodotto)

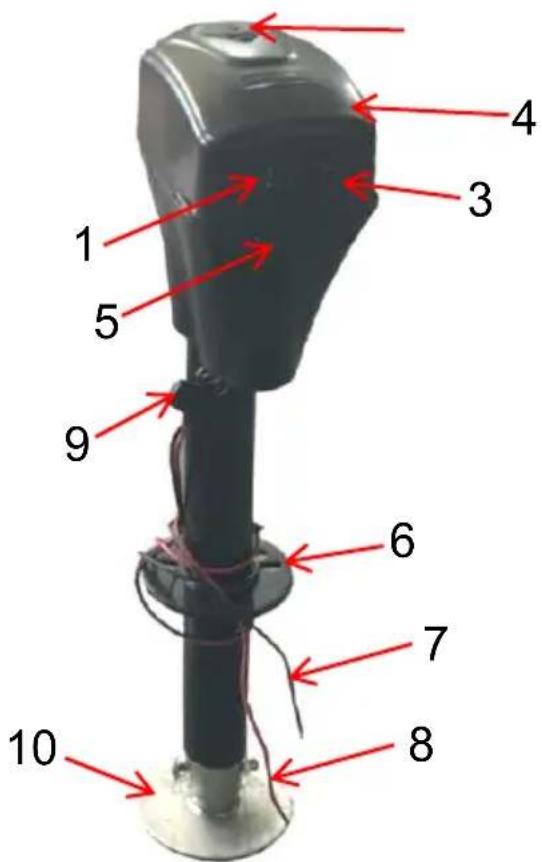

1. Interruttore su e giù 2. Tappo in gomma sopra l'accesso alla man manuale
2. Interruttore della luce 4. Copertura in plastica
3. Luce LED 6. Piastra di montaggio
   7.Filo nero (-) 8.Filo rosso (+)
4. Fusibile 10. Piedino di estensione

COMPONENTS
ASSEMBLY

NO.	Imagine	Nome	Quantit
1		Jack elettrico per rimorchic	1
2		Manovella manuale	1
3		Borsa impermeabile anti -	1
4		Manuale d'uso	1

1. Quando si monta il cric per rimorchio, è meglio agganciarlo al ve trainante per garantire la sicurezza del rimorchio.

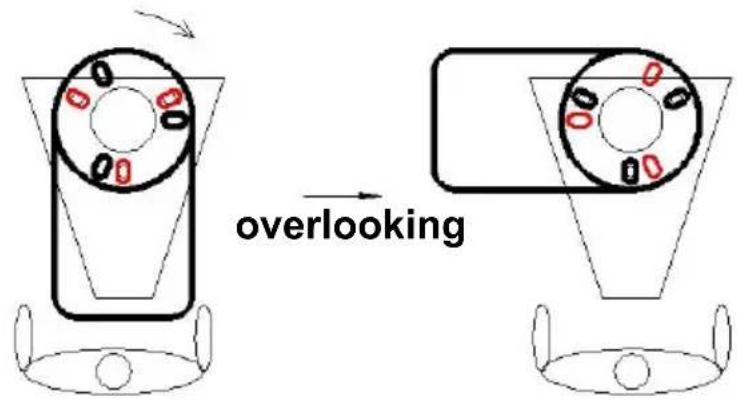

2. Montare il martinetto in base al disegno molto sovrà . L'orientamento del motore più essere selezionato come molto seguito .

Rotate 90 (Clockwise)

Nota: selezionare i fori di montaggio in base alle esigenze (figura so)

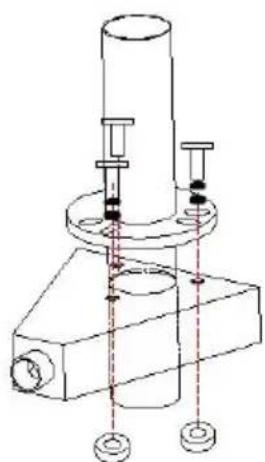

1. Far scorrere il martinetto a telaio ad A atraverso il foro nella pasuperiore dell'accoppiatore a telaio ad A.
2. Allineare i tre fori asolati sulla piastra di montaggio del martinetto tre fori nell'accoppiatore.
3. Con tre Bulloni e dadi (devono essere acquistati dall'utente ) Fiss saldamente il martinetto alla parte superiore dell'accoppiatore a tela (Controllare regolarmente che i bulloni/dadi siano serrati saldamente

OPERATION

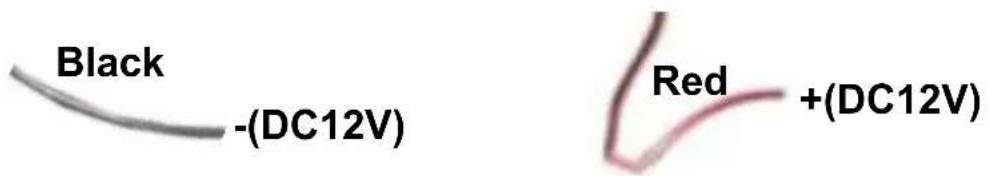

1. Collegare il filo rosso al terminale positivo della batteria DC12V. Collegare il filo nero al terminale negativo della batteria DC12V.

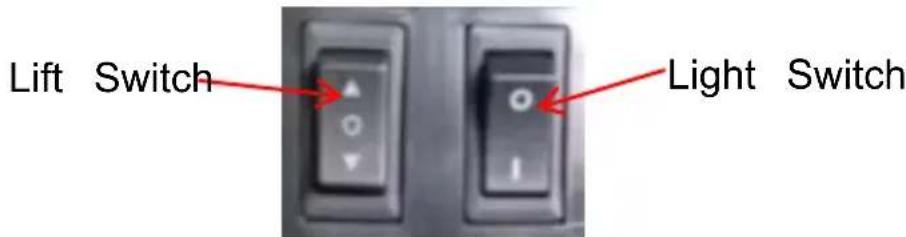

1. Spostamento a impulsi per testare l'interruttore della luce e l'interru di salute e discesa.

1. Installare la pedana dopo averla sollevata all'altezza appropriata.

1. Abbassare la pedana su un pavimento/cuscinetto duro.
2. Se necessario, rimuovere la copertura in gomma e sollevare manualmente la parte superiore del catty asciutto.

TROUBLESHOOTING

Fallimento	Possible causa	Azione correttiva
Il motore non funziona.	Nessuna o bassa tensione.	Controllare la batteria e i collegam elettrici. Deve aveo almeno 10 VSe la batteria è scarica, collegare cavo del rimorchio al veicolo di tre avviare il veicolo di traino per for energy al cric.
	Scarsa messa a terra.	Pulisci l'area tra la piastra di montaggio del martinetto e l'accoppiatore e assicurati che la vernice è stato rimioso dalle ronda stella.Contatto diretto metallo-metallo delve esistere tra i componenti di montaggio per garantire una Buona
	Cavi allentati sull'interruttore	Collegamenti dei cavi sicuri.
	L'interruttore	Sostituire l'interruttore.
	Motore difettoso.	Sostituire il motore.
La luce non funziona.	Fili allentati sul Interruttore	Collegamento sicuro dei cavi.
	Lampadina	Sostituire la lampadina.

MAINTENANCE

1. Una pulizia occasionale con acqua e sapone neutro, insieme a u leggera lubrificazione con olio dei punti di snodo, ne prolunghera prestazioni ottimali e l'aspetto.
2. Controllare periodicamente che le viti siano allentate.
3. Prima di anni utilizzato, ispezionare i tubi del martinetto e sostituirli piegati o danneggiati.
4. Se il cablaggio è collegato al terminale della batteria, ispezionario

almeno due volte all'anno per corrosione. Pulire con una soluzione bicarbonato di sodio e acqua, quindi applicare uno strato sottile d'grasso.

1. Mantenere il prodotto adottando un programma di riparazione e manutenzione coscienziose in conformità con le seguenti procedure consigliate. Si raccomanda di esaminare le condizioni generali di qualsiasi utensile prima di utilizzato. Mantenere l'utensile in buone condizioni. Mantenere le impugnature asciutte, pulite e prive di olic grasso. La seguente tabella si basa su un normale programma di funzionamento.

Intervallo di	Punto di manutenzione
Ogni giorno prima dell'operazione	1. Il motore del martinetto a telaio ad A è sigenza manutenzione .2. Prima di anni utilizzato, ispezionare i tubi del martinetto e sostituirli se piegati o danneggiati .3. Assicurarsi che tutti i collegamenti siano bene e privi di corrosione e che il martinetto sia correttamenteesso a terra con l'accoppatatore (contactto metallo - metallo) .4. Se necessario, lavare con acqua e sapone e risciacquare abbondamente. Anche la vite della messa a terra del motore e i bulloni di montag devono essere pulito se si verifica un problema
Dopo le prime 20 ore funzionamento	Estendere completamente il cric e pulire il tubo
Dopo le prime 50 ore funzionamento o anni settimana	Estendere completamente il cric e pulire il tubo interno.
Ogni anno	Estendere completamente il martinetto e pulire il内的o del martinotto una volta all'anno . Dopo pulizia, ricoprire il tubo con un leggero grasso lubrificante spray al silicone
