DX2000II - Hotte aspirante Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte extractrice de fumées de soudure
Marque	Vevor
Modèle	DX2000II
Dimensions (L x l x H)	425 x 315 x 520 mm
Poids	23 kg
Alimentation électrique	110-120 V (USA) / 220-240 V (UE, Australie)
Puissance maximale	280 W
Débit d'air maximal	459 m³/h
Niveau sonore	< 64 dB
Diamètre d'entrée d'air	115 mm
Longueur du conduit	2 m
Nombre de couches de filtration	4
Types de filtres	Primaire, intermédiaire, haute efficacité
Vitesse d'air	23 m/s
Plage de température ambiante	50 °C max (gaz et poussière à l'entrée)
Humidité ambiante	40 % à 80 %
Fonctions	Marche/arrêt, réglage de vitesse variable (10-100%), minuterie (1-300 h), télécommande, verrouillage du panneau
Télécommande	Oui, distance recommandée 2-3 m
Verrouillage du panneau	Oui, accessible depuis la télécommande
Arrêt temporisé	Oui, de 1 à 300 heures
Roulettes	4 roulettes universelles
Accessoires inclus	Machine principale, câble d'alimentation, tuyau ondulé avec collier, télécommande, filtre, tournevis, manuel d'utilisation
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - DX2000II Vevor

Comment installer l'extracteur de fumées Vevor DX2000II ?

Assemblez le tuyau ondulé à l'entrée d'air à l'aide du collier de serrage. Connectez le câble d'alimentation. Placez l'appareil sur une surface stable. Utilisez les roulettes pour le déplacer. Assurez-vous que la distance entre l'embout et la source de fumée est de 10-15 cm pour une efficacité optimale.

Comment régler la vitesse d'aspiration ?

Utilisez les touches '+' et '-' sur le panneau de commande ou la télécommande pour ajuster la vitesse de 10 à 100. L'affichage numérique indique le niveau actuel. Une valeur plus élevée correspond à une aspiration plus forte.

Comment utiliser la minuterie d'arrêt automatique ?

Appuyez sur la touche d'arrêt temporisé. L'écran affiche 'HXXX'. Utilisez les touches '+' et '-' pour régler le nombre d'heures (1 à 300). Appuyez à nouveau sur la touche pour confirmer. La machine s'arrêtera automatiquement après le temps défini. Réglez 'H000' pour annuler.

Comment verrouiller le panneau de commande ?

Appuyez sur la touche de verrouillage du panneau (télécommande). Toutes les touches du panneau seront désactivées. Pour déverrouiller, appuyez à nouveau sur la même touche ou débranchez et rebranchez l'alimentation.

Quand faut-il remplacer le filtre ?

Remplacez le filtre lorsque la capacité d'aspiration diminue, que le débit d'air est faible ou que le filtre est saturé. Vérifiez régulièrement les 4 couches (primaire, intermédiaire, haute efficacité). Utilisez uniquement des filtres d'origine Vevor pour garantir les performances.

Comment remplacer le filtre ?

Coupez l'alimentation électrique. Ouvrez la porte du châssis en tournant la boucle papillon dans le sens inverse des aiguilles d'une montre. Retirez les filtres par le haut, couche par couche. Remplacez la couche nécessaire et remontez de bas en haut. Ne forcez pas sur le noyau du filtre.

Que faire si l'aspiration est faible ?

Vérifiez si l'entrée d'air ou la sortie sont obstruées. Nettoyez le tube. Si le problème persiste, le filtre est probablement saturé et doit être remplacé. Également, assurez-vous que la distance entre l'embout et la source de fumée n'est pas trop grande (10-15 cm conseillé).

La machine s'arrête juste après le démarrage, que faire ?

Cela peut être dû à un blocage du flux d'air ou à un filtre trop encrassé. Coupez l'alimentation, ouvrez le capot, vérifiez qu'aucun objet n'obstrue l'entrée. Redémarrez à la vitesse minimale (10) et augmentez progressivement. Si le problème persiste, remplacez le filtre.

Comment nettoyer l'extracteur ?

Débranchez l'appareil. Nettoyez l'extérieur avec un chiffon humide. Nettoyez régulièrement le tube en bambou pour éviter un colmatage rapide du filtre. Ne jamais utiliser de solvants ou de produits abrasifs. Pour le filtre, seul le remplacement est recommandé, pas le nettoyage.

Où trouver les pièces détachées et le service après-vente ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez y commander des filtres de rechange et autres pièces. Conservez l'autocollant de garantie sur l'appareil ; il est nécessaire pour le SAV.

MODE D'EMPLOI DX2000II Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

EXTRACTEUR DE FUMÉES DE SOUDURE

MODÈLE : DX2000II

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

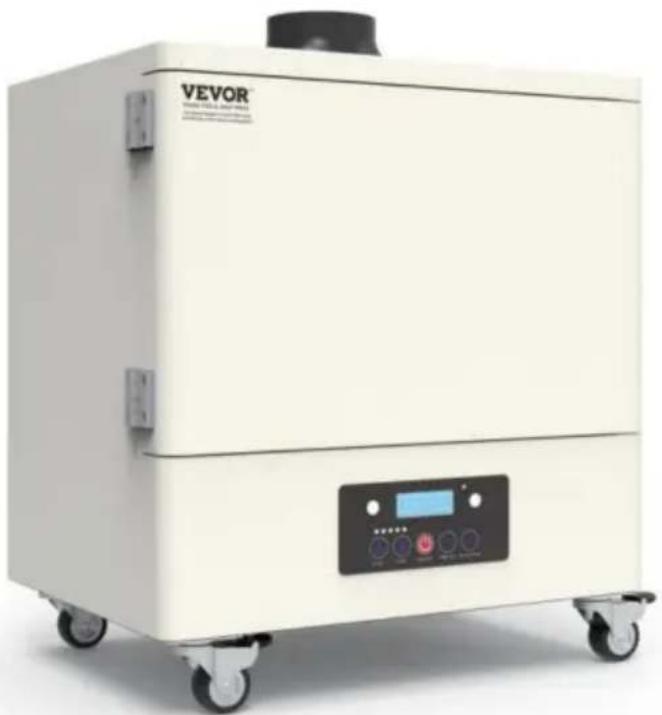

EXTRACTEUR DE FUMÉES DE SOUDURE

MODÈLE : DX2000II

L'image est à titre indicatif uniquement, veuillez vous référer à l'objet réel.

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INFORMATIONS UTILISATEUR

Chers utilisateurs : Avant toute utilisation, veuillez lire les précautions de sécurité suivantes afin d'éviter tout incendie ou blessure corporelle.

Il est interdit d'utiliser ce produit dans un environnement à haute température

(au-dessus de 80°C), inflammable, explosif ou gras. En cas de

non-utilisation prolongée, l'alimentation doit être débranchée et

l'interrupteur de la machine doit être fermé.

La distance entre la hotte anti-fumée et le point de production de fumée influence directement l'effet du tabagisme. (Conseil VEVOR : la pipe à fumer en bambou doit être maintenue à une distance de 10 à 15 cm du point de production de fumée.)

Plus la pipe est longue, plus l'effet de fumée est faible. (Conseil VEVOR : ajustez la direction de la sortie du ventilateur ou du climatiseur autour de la hotte anti-fumée qui produit un flux d'air. Vous pouvez également fabriquer un joint pour bloquer l'effet du flux d'air sur la pipe à fumer.)

Plus la pipe est longue, moins il est efficace de fumer. (Conseil VEVOR : la

branche de la pipe à fumer peut atteindre 1,4 m.)

Plus la pipe est changée fréquemment, plus l'effet du tabagisme est faible.

(Conseil VEVOR : coupez le moins de coins possible.)

MESURES DE SÉCURITÉ IMPORTANTES

Veuillez lire et comprendre l'intégralité de ce manuel avant de tenter d'assembler,

d'utiliser ou d'installer le produit. Le non-respect de toutes les instructions

Les manquements mentionnés ci-dessous peuvent entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT :

Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce purificateur d'air avec

un dispositif de contrôle de vitesse à semi-conducteurs. Incluez des instructions relatives à un risque d'incendie, de choc électrique ou de blessures corporelles, pour le nettoyage et l'entretien par l'utilisateur, comme la lubrification.

N'utilisez PAS un purificateur d'air dont le cordon ou la fiche est endommagé. Jetez le purificateur

ou retournez-le à un centre de service agréé pour examen et/ou réparation. NE faites PAS passer le cordon sous la moquette. Ne couvrez pas le cordon avec des tapis, des couloirs ou des revêtements similaires.

NE faites PAS passer le cordon sous des meubles ou des appareils électroménagers. Disposez le cordon loin des zones de circulation et où il ne risque pas de faire trébucher. Débranchez l'appareil de l'alimentation électrique avant l'entretien.

Vérification régulière : faites vérifier régulièrement votre purificateur d'air pour détecter tout signe de dysfonctionnement ! Arrêtez l'utilisation, vérifiez si la prise, le cordon ou l'appareil sont endommagés. Bruit excessif, odeur désagréable ou chaleur anormale.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dépourvues d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers concernés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Une surveillance étroite est nécessaire lorsqu'un appareil est utilisé par ou à proximité d'enfants. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien de l'utilisateur ne doivent pas être effectués par des enfants, sauf s'ils sont plus âgés et surveillés.

Utilisez l'appareil uniquement aux fins domestiques prévues, comme décrit dans ce manuel d'utilisation. Toute autre utilisation est déconseillée car elle peut provoquer un incendie, un choc électrique ou des blessures aux personnes.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées de manière similaire afin d'éviter tout danger.

Autres règles de sécurité

1. Débranchez toujours l'alimentation électrique avant de procéder à l'entretien du purificateur d'air, du moteur ou de la boîte de jonction.
2. Les travaux d'installation doivent être effectués par une ou plusieurs personnes qualifiées conformément à toutes les réglementations locales et aux codes de sécurité, y compris les règles relatives aux constructions résistantes au feu.
3. Respectez tous les codes locaux de construction, de sécurité et d'électricité, ainsi que le NEC (National Electrical Code) et l'OSHA (Occupational Safety and Health Act).
4. L'alimentation électrique doit être conforme aux paramètres d'entrée.
5. Cet appareil doit être correctement mis à la terre.
6. Ne pliez pas et ne tordez pas les câbles d'alimentation.
7. Ne pas utiliser pour évacuer des vapeurs dangereuses ou explosives. Le purificateur d'air doit toujours être ventilé vers l'extérieur et conformément aux réglementations locales.
8. Avant d'entretenir ou de nettoyer cet appareil, coupez l'alimentation électrique au niveau du panneau et verrouillez-le pour empêcher la mise sous tension.
9. Utilisez cet appareil de la manière prévue par le fabricant. Si vous avez des questions, veuillez appeler le service client.

CONSERVEZ CES INSTRUCTIONS

INFORMATIONS FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable. AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites d'une classe

Appareil numérique B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles avec les communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes.

Réorienter ou déplacer l'antenne de réception.

Augmenter la distance entre le produit et le récepteur. Connecter le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.

Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

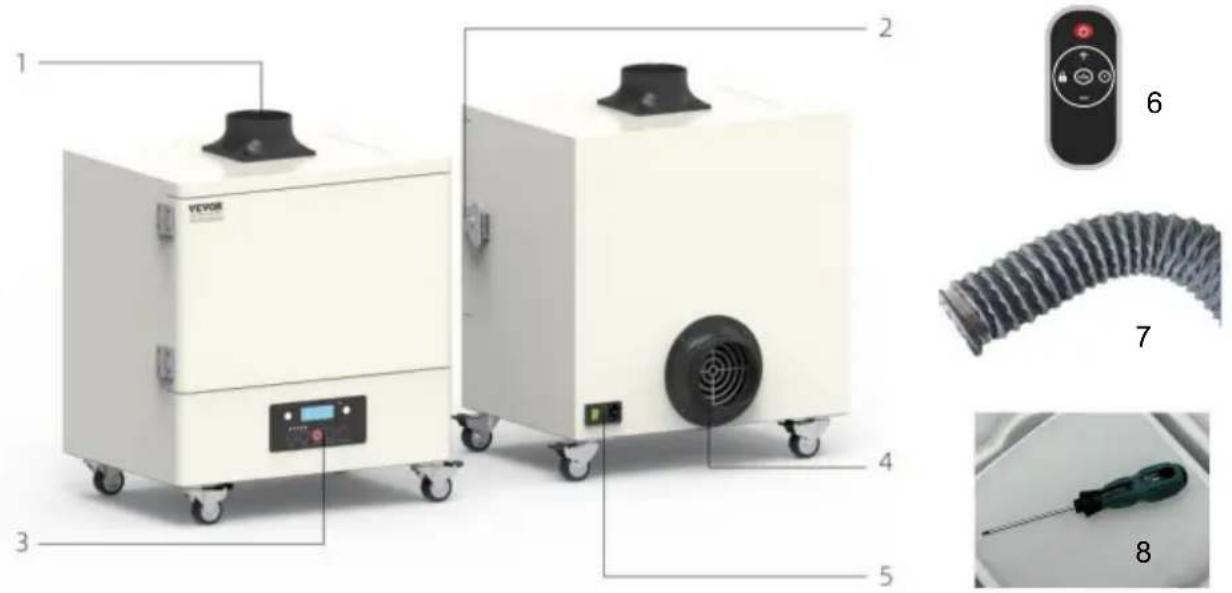

Purificateur de fumée VEVOR DX2000II petit volume, avec quatre roulettes universelles en bas, flexible et mobile. Le tube de fumage peut être réglé de manière universelle, applicable à tous les types de tables de travail. L'air purifié est conforme à la norme PONY EIA certification des tests, et le nouveau filtre est en forme de barillet, ce qui augmente également considérablement la tolérance à la poussière. Le réglage de la vitesse variable à trois blocs peut atteindre un débit maximal de 430-480 m³/h.

1. Bride qui 4. Sortie d'air
2. Moraillon
3. Interrupteur
4. Panneau de contrôle
5. Tuyau en fil ondulé + collier de serrage
6. Télécommande 8. tournevis

LISTE DE COLISAGE

Veuillez vérifier attentivement les pièces suivantes. S'il y a des éléments manquants ou endommagés, veuillez contacter le service client ou les revendeurs.

Machine principale	1
Ligne électrique	1
cerceau de gorge	1
Tuyau en fil ondulé	1
Manuel d'utilisation	1
Unité de commande à distance	1
Élément filtrant	1 ENSEMBLE
tournevis	1

INSTRUCTIONS D'UTILISATION

La puissance d'entrée de la machine doit être utilisée dans les limites de la tension nominale spécifiée portée (selon la marque de puissance sur le corps) et il est interdit de l'utiliser lorsque la tension est trop élevée ou trop basse. Éteignez la machine et débranchez l'appareil lorsque vous constatez que la tension n'est pas stable.

Lors de l'utilisation de la machine, la plage de température ambiante du gaz et de la poussière inhalés par l'entrée d'air est : à température ambiante de 50°C, et il est interdit de l'utiliser au-dessus ou en dessous de cette plage de température.

Lors de l'utilisation de la machine, l'humidité du gaz et de la poussière inhalés par l'entrée d'air est de 40% à 80%. Une humidité excessive invalidera rapidement le filtre et endommagera le circuit interne de la machine, et il est interdit de l'utiliser lorsque l'humidité est supérieure à 80%.

Il est interdit d'utiliser la machine sans filtre. L'inhalation directe de

particules de suie ou de poussière dans la machine endommagera le ventilateur et le système de contrôle. L'utilisation de la machine dans l'état ci-dessus causée par le temps de

l'entretien à vos frais, vous causera des pertes plus importantes. Il est interdit de

continuer à utiliser la machine après que le filtre est gravement bouché, ce qui réduira considérablement la durée de vie de la machine et même provoquera des dommages

à la machine. La machine doit être nettoyée et entretenue régulièrement, et la

Le tube filtrant doit être remplacé régulièrement. Pour garantir le bon fonctionnement de la machine, respectez les conditions d'utilisation.

Lorsque le filtre de votre machine est moins obstrué par l'aspiration ou lorsque le noyau du filtre ne parvient pas à éliminer les odeurs, utilisez le tube filtrant avec précaution. Veuillez remplacer la cartouche filtrante par la configuration d'origine.

Il est interdit d'ouvrir l'intérieur de la machine pour effectuer des opérations de maintenance. L'autocollant de garantie sur le fuselage est la seule preuve que vous bénéficiez du service après-vente. Veuillez ne pas déchirer ni endommager l'autocollant de garantie sur le fuselage.

MODE D'EMPLOI

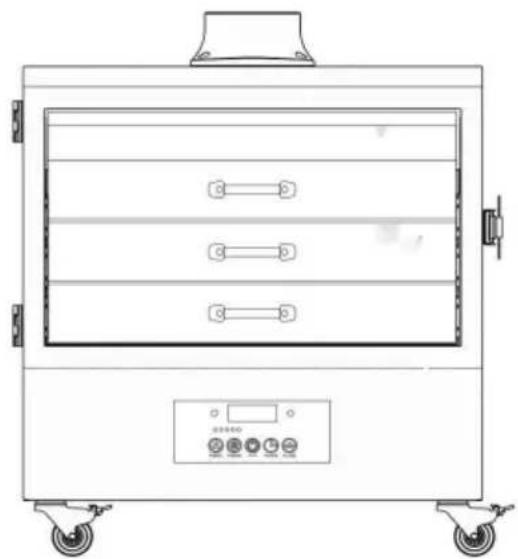

1. Tournez la boucle papillon sur le côté droit du châssis dans le sens inverse des aiguilles d'une montre pour ouvrir la porte du châssis.
2. Commencez par le haut. Tenez la poignée et retirez l'élément filtrant couche par couche. 3. Remplacez l'élément filtrant d'une certaine couche et suivez la séquence indiquée.

Couche par couche de bas en haut. Remarque : ce produit utilise un filtre remplaçable consommables. Lorsque l'élément filtrant est saturé, il doit être remplacé à temps pour assurer l'effet purifiant de la machine !

Couche : Filtration primaire

Couche : Filtration intermédiaire

Couche : Filtration à haute efficacité

* REMARQUES : N'utilisez pas la force brute pour appuyer sur le noyau du filtre, sinon la boîte et la boucle seront endommagées.

- La touche interrupteur d'alimentation - Elle permet de mettre l'ensemble de la machine en veille.

Lorsque le voyant orange s'allume après avoir appuyé dessus, l'ensemble de la machine commence

à fonctionner. Lorsqu'il est éteint, l'ensemble de la machine cesse de fonctionner. (Remarque : si vous devez éteindre la machine pendant une longue période, veuillez éteindre l'interrupteur d'alimentation de la machine et débrancher le cordon d'alimentation.)

- La touche d'augmentation du volume du vent - Lorsque la machine est en marche, appuyer sur cette touche fera augmenter l'affichage numérique sur le tube numérique de 10.

le maximum est de 100, ce qui signifie que la machine fonctionne à pleine vitesse.

- La touche de diminution du volume du vent - Lorsque la machine est en marche, appuyer sur cette touche fera diminuer l'affichage numérique du tube numérique de 10. le minimum est 10.

- Touche d'arrêt temporisé - Lorsque la machine est en marche, appuyez sur cette touche pour afficher HXXX sur l'écran numérique du tube numérique. Ensuite, réglez l'arrêt temporisé en augmentant

ou en diminuant la vitesse du vent. Après avoir réglé l'heure, ajustez les chiffres des heures, des dizaines et des centaines en appuyant à nouveau sur la touche. Après le réglage, confirmez le réglage en appuyant sur la touche OK/Set, et la configuration du dispositif de chronométrage est terminée. Parmi eux, XXX représente le nombre d'heures de fonctionnement temporisé de la machine, avec un maximum de 300 heures et un minimum de 1 heure. Après le réglage, vous pouvez vérifier le temps de chronométrage restant en appuyant sur la touche. L'écran du tube numérique affiche HXXX. Par exemple, H005 signifie que la machine s'arrêtera automatiquement après 5 heures. Réglez-le sur H000 pour annuler le chronométrage.

- La touche de réglage - Lorsque la machine entre en état d'alarme et que le buzzer retentit, appuyez une fois sur cette touche pour désactiver le son du buzzer. Lorsque la machine n'est pas en état d'alarme, appuyez sur cette touche pour vérifier le cumul

durée de fonctionnement de l'ensemble de la machine

- La touche de verrouillage du panneau (télécommande) - Lorsque la machine est en marche, appuyer sur cette touche verrouille toutes les touches de fonction du panneau de commande de la machine, les rendant inutilisables. Appuyez à nouveau sur cette touche ou déconnectez

l'alimentation de toute la machine et redémarrer pour déverrouiller.

*La télécommande - Il est recommandé de l'utiliser à une distance de 2 à 3 mètres depuis l'avant de l'appareil.

Exigences:

Le noyau du filtre doit être remplacé régulièrement pour garantir le bon fonctionnement de la machine. bon état. Avant de remplacer et d'entretenir le système de filtrage, veuillez vous assurer que le courant est coupé ! Nous ne sommes pas responsables des dommages causés à la machine par non-respect des prescriptions du manuel d'utilisation. Le tube en bambou doit être nettoyé régulièrement afin de ne pas provoquer la détérioration du filtre.

blocage trop rapide.

Lorsque la capacité d'adsorption est réduite, vérifiez si le filtre doit être remplacé.

Lors du remplacement du nouveau filtre, notez la date de remplacement. Lors de l'installation et du retrait du cylindre filtrant, vous devez respecter les quatre semaines bordure avec vos mains et mettez-la lentement dedans et dehors. Lors de la manipulation, vous n'êtes pas il est permis d'utiliser l'intérieur de la tête ou du filtre supérieur pour éviter toute déformation ou tout dommage du matériau filtrant et affectent l'effet de filtration.

GESTION DES PANNES

Veuillez couper l'alimentation avant de vérifier et de réparer l'équipement !

Phénomène : Le système fonctionne toujours, mais le volume du vent est faible et la la force d'inhalation est considérablement réduite. Raison : L'entrée d'air est bloquée ou le filtre ne parvient pas à atteindre la saturation. Vérifiez, coupez l'alimentation, ouvrez le capot supérieur, vérifiez s'il y a quelque chose branché sur la bouche d'air. Vérifiez que la sortie d'air n'est pas obstruée. S'il n'y a pas différence d'inspection et de traitement, redémarrer si le volume de vent est faible, le filtre doit être remplacé.

Phénomène : Arrêt automatique immédiatement après le démarrage de la machine, réouverture et répétition du phénomène ci-dessus.

Raison : Le flux d'air interne est impraticable, la résistance du noyau du filtre est trop grande, ce qui provoque le démarrage du ventilateur, le courant est trop important, arrêt de protection automatique.

Vérifiez : coupez l'alimentation, ouvrez le capot supérieur, vérifiez s'il y a un corps étranger corps branché sur la bouche d'air ; S'il n'y a pas de différence dans l'inspection et traitement, définissez la position du fichier à un minimum, puis redémarrez la position du fichier à un

niveau de vent approprié. PARAMÈTRE DE SPÉCIFICATION

Modèle	DX2000II
Entrée d'air	115mm
Tension	110~120V (États-Unis)
	220 ~ 240 V (UE, Australie)
Puissance maximale	280W
Vitesse de l'air	23 m/s
Niveau de bruit	<64 dB
Longueur du conduit	2m
Trafic système	459 m3/h
Dimensions de l'unité principale	425 x 315 x 520 mm
Poids	23KG
Numéro de couche	4

*Le contenu est sujet à mise à jour sans préavis.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/CE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec déchet ménager normal, mais doit être déposé dans un point de collecte pour être recyclé appareils électriques et électroniques
