FL250 - Hotte aspirante Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte anti-fumée (purificateur d'air)
Marque	Vevor
Modèle	FL250 (XF250)
Alimentation	110-120 V ~ (USA) ou 220-240 V ~ (UE/AUS), 50/60 Hz
Puissance maximale	135 W
Débit d'air	2 × 125 m³/h (total 250 m³/h)
Vitesse d'air	26 m/s
Niveau sonore	< 70 dB
Dimensions (unité principale)	265 × 265 × 455 mm
Poids net	11,9 kg
Longueur du conduit	1,2 m (tuyau d'absorption de fumée)
Diamètre d'entrée d'air	65 mm
Nombre de vitesses	3 (basse, moyenne, haute)
Filtration	Préfiltre (PM50), filtre H11 (PM0.5), filtre principal composite carbone
Niveaux de filtration	3 couches
Alarme de remplacement du filtre	Oui (après 2500 heures de fonctionnement)
Roulettes	4 roulettes pivotantes
Matériau du tube	Bambou flexible (réglable jusqu'à 1,4 m de portée)
Utilisation prévue	Extraction de fumées de soudage, brasage et autres particules fines
Certification	FCC Partie 15, conformité CE

FOIRE AUX QUESTIONS - FL250 Vevor

Comment allumer et régler la vitesse de la hotte FL250 ?

Appuyez sur l'interrupteur situé sur l'appareil. Un appui sur le premier niveau correspond à la vitesse basse, un deuxième appui à la vitesse moyenne, un troisième appui à la vitesse haute, et un quatrième appui éteint l'appareil. Il y a trois vitesses disponibles.

Quelle est la distance recommandée entre la hotte et la source de fumée ?

Pour une efficacité optimale, Vevor recommande de maintenir une distance de 10 à 15 cm entre la hotte et le point de production de fumée. Une distance trop grande réduit l'efficacité.

Quand faut-il remplacer les filtres de la hotte FL250 ?

Le préfiltre (couche 1) doit être remplacé tous les 7 à 30 jours. Le filtre interne H11 (couche 2) tous les 3 à 6 mois. Le filtre principal composite carbone (couche 3) tous les 6 à 12 mois. Une alarme se déclenche après 2500 heures de fonctionnement pour signaler le remplacement.

Comment remplacer le filtre ?

Coupez toujours l'alimentation avant toute intervention. Ouvrez les deux côtés de la boucle, retirez le capot supérieur, puis retirez le filtre saturé. Placez doucement le nouveau filtre dans le logement en veillant à ne pas forcer. Refermez le capot.

Que faire si le débit d'air diminue fortement ?

Vérifiez que l'entrée d'air et la sortie ne sont pas obstruées. Si rien ne bloque, le filtre est probablement saturé et doit être remplacé.

La machine s'arrête juste après avoir démarré, que faire ?

Cela peut être dû à une obstruction du flux d'air ou à un filtre trop colmaté. Coupez l'alimentation, vérifiez l'entrée d'air. Si tout est libre, redémarrez en sélectionnant la vitesse la plus basse, puis augmentez progressivement.

Puis utiliser cette hotte avec un variateur de vitesse externe ?

Non, il est interdit d'utiliser un dispositif de contrôle de vitesse à semi-conducteurs. Utilisez uniquement les vitesses intégrées.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser dans un environnement à haute température (>80°C) ou humide (>80%). Débranchez toujours avant entretien. Ne pas utiliser sans filtre. Ne pas immerger dans l'eau. Surveiller les enfants.

Comment nettoyer le tube en bambou ?

Le tube en bambou doit être nettoyé régulièrement pour éviter un encrassement prématuré des filtres. Utilisez un chiffon humide non abrasif. Ne pas plier excessivement.

Où trouver des pièces de rechange et le support technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Les filtres de rechange sont disponibles chez Vevor ou les revendeurs agréés.

MODE D'EMPLOI FL250 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

PURIFICATEUR D'AIR

MODÈLE : XF180-S / XF250

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

PURIFICATEUR D'AIR

MODÈLE : XF180-S / XF250

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INFORMATIONS UTILISATEUR

Chers utilisateurs :

Avant l'utilisation, veuillez lire les précautions de sécurité suivantes afin d'éviter tout risque d'incendie ou de blessures corporelles.

Il est interdit d'utiliser ce produit dans un environnement à haute température

(au-dessus de 80 °C), inflammable, explosif ou gras.

En cas de non-utilisation prolongée, l'alimentation doit être débranchée et

l'interrupteur de la machine doit être fermé.

La distance entre la hotte anti-fumée et le point de production de fumée influence directement

l'efficacité de l'extraction de fumée. (Conseil VEVOR : le tube à fumer en bambou utilisé comme

point d'interrogation ? La distance entre le fumeur et la hotte doit être maintenue entre 10 et 15 cm.)

Plus la pipe est longue, plus l'effet d'extraction est faible. (Conseil VEVOR : Ajustez la

direction de la sortie du ventilateur ou du climatiseur autour de la hotte anti-fumée qui

produit un flux d'air. Vous pouvez également fabriquer un joint pour bloquer l'effet du flux d'air sur le

fumeur.)

Plus la pipe est longue, moins l'extraction de fumée est efficace. (Conseil VEVOR : La

branche de la pipe à fumer peut atteindre 1,4 m.)

Plus la pipe est changée fréquemment, plus l'effet d'extraction est faible.

(Conseil VEVOR : coupez le moins de coins possible)

MESURES DE SÉCURITÉ IMPORTANTES

Veuillez lire et comprendre l'intégralité de ce manuel avant de tenter d'assembler,

utiliser ou installer le produit. Le non-respect de toutes les instructions

mentionnées ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT :

Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce purificateur d'air avec

un dispositif de contrôle de vitesse à semi-conducteurs. Incluez des instructions relatives aux risques

d'incendie, de choc électrique ou de blessures corporelles, pour le nettoyage et l'entretien par

l'utilisateur, comme la lubrification.

N'utilisez PAS de purificateur d'air dont le cordon ou la fiche est endommagé. Jetez le purificateur

ou retournez-le à un centre de service agréé pour examen et/ou réparation. NE faites PAS passer le cordon sous la moquette. Ne couvrez pas le cordon avec des tapis, des couloirs ou des revêtements similaires.

NE faites PAS passer le cordon sous des meubles ou des appareils électroménagers. Disposez le cordon loin des zones de circulation et où il ne risque pas de faire trébucher. Débranchez l'appareil de l'alimentation électrique avant l'entretien.

Vérification régulière : faites vérifier régulièrement votre purificateur d'air pour détecter tout signe de dysfonctionnement ! Arrêtez de l'utiliser, vérifiez si la prise, le cordon ou l'appareil est endommagé. Bruit excessif, odeur désagréable ou chaleur anormale. Cet appareil peut

être utilisé par des enfants âgés de 8 ans et plus et

Personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, peuvent utiliser cet appareil si elles ont reçu une supervision ou des instructions concernant son utilisation en toute sécurité et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Une surveillance étroite est nécessaire lorsque l'appareil est utilisé par ou à proximité d'enfants. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants, sauf s'ils sont plus âgés et surveillés.

Utilisez l'appareil uniquement aux fins domestiques prévues, comme décrit dans ce manuel d'utilisation. Toute autre utilisation est déconseillée car elle peut provoquer un incendie, un choc électrique ou des blessures.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées de manière similaire afin d'éviter tout danger.

Autres règles de sécurité

1. Débranchez toujours l'alimentation électrique avant de procéder à l'entretien du purificateur d'air, du moteur ou de la boîte de jonction.
2. Les travaux d'installation doivent être effectués par une ou plusieurs personnes qualifiées conformément à toutes les réglementations locales et aux codes de sécurité, y compris les règles relatives aux constructions résistantes au feu.
3. Respectez tous les codes locaux de construction, de sécurité et d'électricité, ainsi que le NEC (National Electrical Code) et l'OSHA (Occupational Safety and Health Act).
4. L'alimentation électrique doit être conforme aux paramètres d'entrée.
5. Cet appareil doit être correctement mis à la terre.
6. Ne pliez pas et ne tordez pas les câbles d'alimentation.
7. Ne pas utiliser pour évacuer des vapeurs dangereuses ou explosives. 8. Le purificateur d'air doit toujours être ventilé vers l'extérieur et conformément aux réglementations locales.
8. Avant d'entretenir ou de nettoyer cet appareil, coupez l'alimentation électrique au niveau du panneau et verrouillez-le pour empêcher toute mise sous tension accidentelle.
9. Utilisez cet appareil de la manière prévue par le fabricant. Si vous avez des questions, veuillez appeler le service client.

CONSERVEZ CES INSTRUCTIONS

INFORMATIONS FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit sans l'approbation expresse de la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas

installé et utilisé conformément aux instructions, peut causer des dommages

interférences avec les communications radio. Cependant, il n'y a aucune garantie que

Aucune interférence ne se produira dans une installation particulière. Si ce produit provoque

des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger le problème.

Ces interférences peuvent être corrigées par une ou plusieurs des mesures suivantes : réorienter

ou déplacer l'antenne de réception, augmenter la distance

entre le produit et le récepteur, connecter le produit à une prise sur un circuit

différent de celui auquel le

récepteur est connecté.

Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

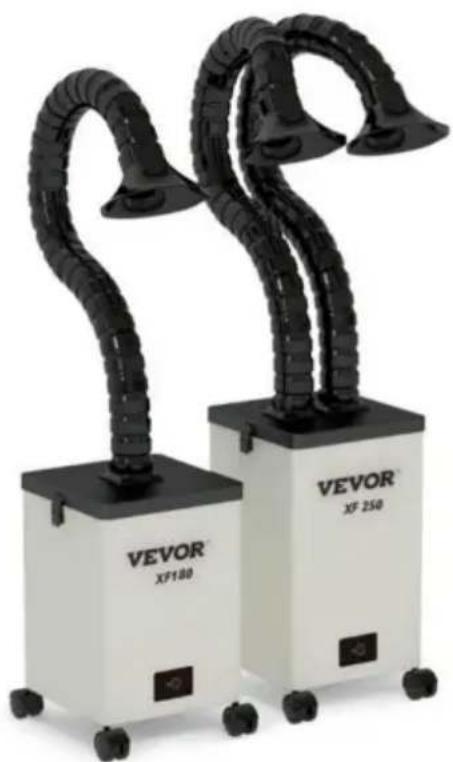

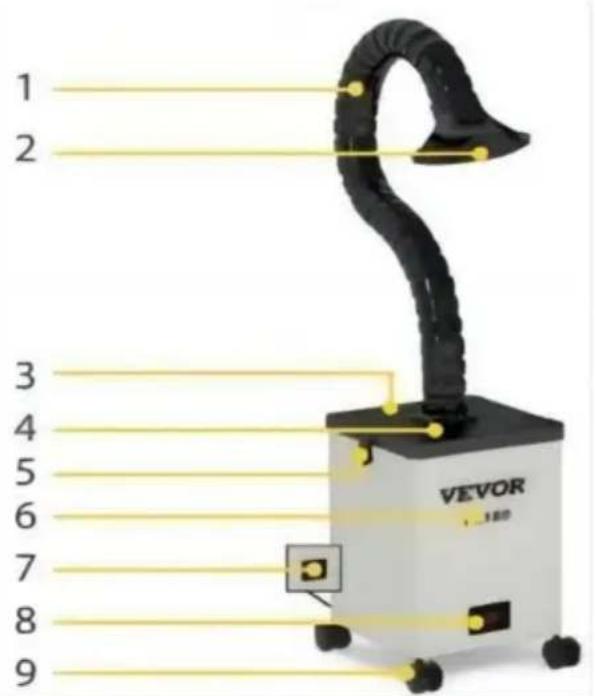

Purificateur de fumée VEVOR XF180/XF250 petit volume, avec quatre roulettes universelles. Le tuyau de fumage est flexible et mobile. Le tuyau de fumage peut être réglé de manière universelle, applicable à tous les types de tables de travail. L'air purifié est conforme à la norme PONY EIA certification des tests, et le nouveau filtre est en forme de barillet, ce qui augmente également considérablement la tolérance à la poussière. Le réglage de la vitesse variable à trois blocs peut atteindre un débit maximal de 180-250 m³/h.

1. Tube en bambou	2. Hotte anti-fumée	3. Couvercle supérieur
4. Bride qui 7. Interface	5. Moraillon	6. Hôte
du cordon d'alimentation	8. Interrupteur	9. Roulette pivotante

LISTE DE COLISAGE

Veuillez vérifier attentivement les pièces suivantes. S'il y a des pièces manquantes ou endommagées, veuillez contacter le service client ou les revendeurs.

XF180-S

Machine principale	1
Ligne électrique	1
Tuyau d'absorption de fumée	1
Carte de garantie	1
Manuel d'utilisation	1
Filtrage primaire	5
H11 Saba	1
Filtrage à effet principal	1

XF250

Machine principale	1
Ligne électrique	1
Tuyau d'absorption de fumée	2
Carte de garantie	1
Manuel d'utilisation	1
Filtrage primaire	5
H11 Saba	1
Filtrage à effet principal	1

INSTRUCTIONS D'UTILISATION

La puissance d'entrée de la machine doit être utilisée dans les limites de la tension nominale spécifiée (selon la marque de puissance sur le corps) et il est interdit de l'utiliser lorsque la tension est trop élevée ou trop basse. Éteignez la machine et débranchez l'appareil lorsque vous constatez que la tension n'est pas stable.

Lors de l'utilisation de la machine, la plage de température ambiante du gaz et de la poussière inhalés est de 50 °C, et il est interdit d'utiliser la machine au-dessus ou en dessous de cette plage.

Lors de l'utilisation de la machine, l'humidité du gaz et de la poussière inhalés par l'entrée d'air

doit être comprise entre 40 % et 80 %. Une humidité excessive invalidera rapidement le filtre et endommagera

le circuit interne de la machine, et il est interdit de l'utiliser lorsque l'humidité est

supérieure à 80 %.

Il est interdit d'utiliser la machine sans noyau filtrant. L'inhalation directe de

particules de suie ou de poussière dans la machine endommagera le ventilateur et le système de contrôle.

L'utilisation de la machine dans l'état ci-dessus, causée par le temps de

l'entretien à vos frais, vous causera des pertes plus importantes. Il est interdit de continuer

à utiliser la machine après que le filtre est gravement bouché, ce qui réduira considérablement la durée de vie de la

machine et même provoquera des dommages

à la machine. La machine doit être nettoyée et entretenue régulièrement, et le

tube filtrant doit être remplacé régulièrement. Pour garantir le bon fonctionnement de la machine,

il est nécessaire de respecter ces conditions.

Lorsque le filtre de votre machine est moins obstrué par l'aspiration ou lorsque le noyau du filtre ne parvient pas à

Pour éliminer les odeurs, utilisez le tube filtrant avec précaution. Veuillez remplacer la cartouche filtrante par la

configuration d'origine.

Il est interdit d'ouvrir l'intérieur de la machine pour l'entretien.

L'autocollant de garantie sur le fuselage est la seule preuve que vous bénéficiez du service après-vente.

Veuillez ne pas déchirer ni endommager l'autocollant de garantie sur le fuselage.

Appuyez sur le premier bouton pour une température basse.

Appuyez sur le deuxième bouton pour une température moyenne.

Appuyez sur le troisième bouton pour une température élevée.

Appuyez sur le quatrième bouton pour arrêter.

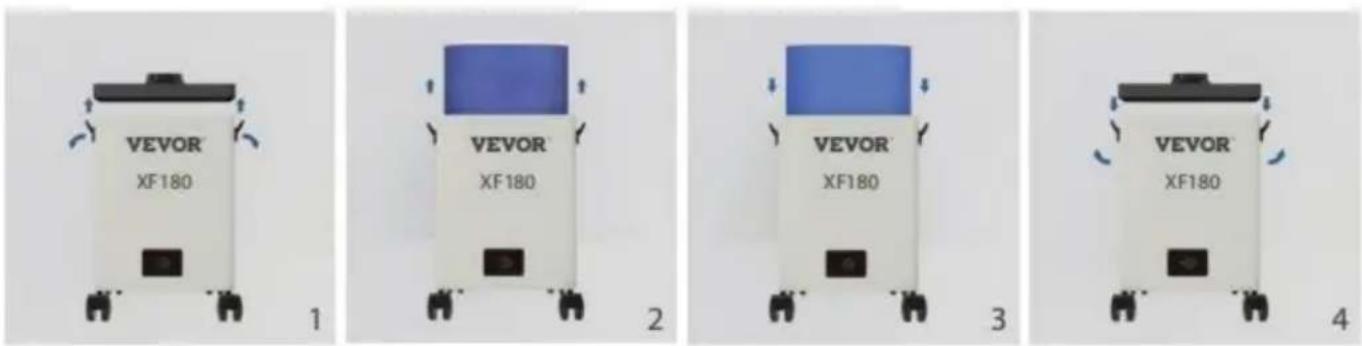

REMPLACEMENT ET ENTRETIEN DU SYSTÈME DE FILTRATION

1. Ouvrez les deux côtés de la boucle, retirez la coque supérieure.
2. Retirez le filtre saturé.
3. Le couvercle supérieur doit être chargé en douceur dans la boîte.
4. Placez doucement le nouveau tube filtrant dans le couvercle d'installation de la machine et attachez-le bien.

* REMARQUES : N'utilisez pas de force brute pour appuyer sur le noyau du filtre, sinon la boîte et la boucle seront endommagées.

Exigences :

Le noyau du filtre doit être remplacé régulièrement pour garantir le bon fonctionnement de la machine. Avant de remplacer et d'entretenir le système de filtrage, veuillez vous assurer que le courant est coupé ! Nous ne sommes pas responsables des dommages causés à la machine par non-respect des prescriptions du manuel d'utilisation. Le tube en bambou doit être nettoyé régulièrement afin de ne pas provoquer un blocage trop rapide du filtre.

Lorsque la capacité d'adsorption est réduite, vérifiez si le filtre doit être remplacé.

Lors du remplacement du nouveau filtre, notez la date de remplacement. Lors de l'installation et du retrait du cylindre filtrant, vous devez tenir les quatre bords avec vos mains et le mettre lentement en place et le retirer. Lors de la manipulation, il n'est pas permis d'utiliser l'intérieur de la tête ou du filtre supérieur pour éviter toute déformation ou tout dommage du matériau filtrant et affecter l'effet de filtration.

L'alarme de remplacement du filtre se déclenche après 2500 heures de fonctionnement de la machine.

Couche 1 : coton filtrant primaire - Filtre PM50 Cycle de remplacement : 7 à 30 jours

Couche 2 : filtre interne

- Filtre PM0.5

Cycle de remplacement : 3 à 6 mois

Couche 3 : Composite carbone, effet moyen externe filtre Adsorption de gaz nocifs Cycle de remplacement : 6 à 12 mois

GESTION DES PANNES

Veuillez couper l'alimentation avant de vérifier et de réparer l'équipement !

Phénomène : Le système fonctionne toujours, mais le volume du vent est faible et la force d'inhalation est considérablement réduite.

Raison : L'entrée d'air est bloquée ou le filtre ne parvient pas à atteindre la saturation.

Vérifiez, coupez l'alimentation, ouvrez le capot supérieur, vérifiez s'il y a quelque chose

branché sur la bouche d'air. Vérifiez que la sortie d'air n'est pas obstruée. S'il n'y a pas

différence d'inspection et de traitement, redémarrer si le volume de vent est faible, le filtre doit être remplacé.

Phénomène : Arrêt automatique immédiatement après le démarrage de la machine, réouverture et répétition du phénomène ci-dessus.

Raison : Le flux d'air interne est impraticable, la résistance du noyau du filtre est trop grande, ce qui

provoque le démarrage du ventilateur, le courant est trop important, arrêt de protection automatique.

Vérifiez : coupez l'alimentation, ouvrez le capot supérieur, vérifiez s'il y a un corps étranger

corps branché sur la bouche d'air ; S'il n'y a pas de différence dans l'inspection et

traitement, définissez la position du fichier à un minimum, puis redémarrez la position du fichier à un

niveau de vent approprié. PARAMÈTRE DE SPÉCIFICATION

*Le contenu est sujet à mise à jour sans préavis.

Modèle	Série XF180-S	Série XF250
Entrée d'air	φ 65mm	φ 65mm
Tension	110~120V (États-Unis)	110~120V (États-Unis)
	220 ~ 240 V (UE, AUS)	220 V ~ 240 (UE, AUS)
Puissance maximale	100 W	135 W
Vitesse à vide	5800	5800
Vitesse de l'air	15 m/s	26 m/s
Niveau de bruit	<70 dB	<70 dB
Longueur du conduit	1,2 m	1,2 m
Trafic système	180m3/h	2*125m3/h
Dimensions de l'unité principale	265x265x430mm	265x265x455mm
Poids	9,16 kg	11,9 kg
Déployer	Préfiltre+H11+Filtre principal Préfiltre+H11+Filtre principal
Numéro de couche	3	3

PARAMÈTRE DE SPÉCIFICATION

Ce produit est soumis aux dispositions de la directive européenne

2012/19/CE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans l'

Union européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour être recyclés en tant qu'appareils électriques et électroniques.

UTILISER LA RÉFÉRENCE

Importé aux États-Unis : Sanven Technology Ltd.

Unité 5 Maison Albert Edward,

Pavillons Preston, Royaume-Uni

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
