Typ produktu	Okap przeciwdymowy (oczyszczacz powietrza)
Marka	Vevor
Model	FL250 (XF250)
Zasilanie	110-120 V ~ (USA) lub 220-240 V ~ (UE/AUS), 50/60 Hz
Maksymalna moc	135 W
Przepływ powietrza	2 × 125 m³/h (łącznie 250 m³/h)
Prędkość powietrza	26 m/s
Poziom hałasu	< 70 dB
Wymiary (jednostka główna)	265 × 265 × 455 mm
Masa netto	11,9 kg
Długość przewodu	1,2 m (wąż do zasysania dymu)
Średnica wlotu powietrza	65 mm
Liczba prędkości	3 (niska, średnia, wysoka)
Filtracja	Prefiltr (PM50), filtr H11 (PM0.5), filtr główny z kompozytu węglowego
Poziomy filtracji	3 warstwy
Alarm wymiany filtra	Tak (po 2500 godzinach pracy)
Kółka	4 obrotowe kółka
Materiał rury	Elastyczny bambus (regulowany do zasięgu 1,4 m)
Przeznaczenie	Odsysanie dymów spawalniczych, lutowniczych i innych drobnych cząstek
Certyfikacja	FCC Część 15, zgodność z CE

Często zadawane pytania - FL250 Vevor

Jak włączyć i ustawić prędkość okapu FL250?

Naciśnij przełącznik znajdujący się na urządzeniu. Naciśnięcie pierwszego poziomu odpowiada niskiej prędkości, drugiego średniej, trzeciego wysokiej, a czwarte naciśnięcie wyłącza urządzenie. Dostępne są trzy prędkości.

Jaka jest zalecana odległość między okapem a źródłem dymu?

Dla optymalnej wydajności Vevor zaleca zachowanie odległości 10–15 cm między okapem a miejscem wytwarzania dymu. Zbyt duża odległość zmniejsza skuteczność.

Kiedy należy wymienić filtry okapu FL250?

Prefiltr (warstwa 1) należy wymieniać co 7–30 dni. Wewnętrzny filtr H11 (warstwa 2) co 3–6 miesięcy. Główny filtr z kompozytu węglowego (warstwa 3) co 6–12 miesięcy. Alarm uruchamia się po 2500 godzinach pracy, sygnalizując konieczność wymiany.

Jak wymienić filtr?

Zawsze odłączaj zasilanie przed jakąkolwiek czynnością. Otwórz obie strony pętli, zdejmij górną pokrywę, a następnie wyjmij nasycony filtr. Delikatnie umieść nowy filtr w gnieździe, uważając, aby nie używać siły. Zamknij pokrywę.

Co zrobić, gdy przepływ powietrza znacznie spadnie?

Sprawdź, czy wlot i wylot powietrza nie są zablokowane. Jeśli nic nie blokuje, filtr jest prawdopodobnie nasycony i wymaga wymiany.

Maszyna zatrzymuje się zaraz po uruchomieniu, co robić?

Może to być spowodowane blokadą przepływu powietrza lub zbyt zatkanym filtrem. Wyłącz zasilanie, sprawdź wlot powietrza. Jeśli wszystko jest wolne, uruchom ponownie, wybierając najniższą prędkość, a następnie stopniowo zwiększaj.

Czy mogę używać tego okapu z zewnętrznym regulatorem prędkości?

Nie, zabrania się używania półprzewodnikowego urządzenia do regulacji prędkości. Używaj wyłącznie wbudowanych prędkości.

Jakie są ważne środki ostrożności?

Nie używać w środowisku o wysokiej temperaturze (>80°C) ani wilgotnym (>80%). Zawsze odłączaj przed konserwacją. Nie używać bez filtra. Nie zanurzać w wodzie. Nadzorować dzieci.

Jak wyczyścić bambusową rurę?

Bambusowa rura powinna być regularnie czyszczona, aby zapobiec przedwczesnemu zabrudzeniu filtrów. Używaj wilgotnej, nieściernej ściereczki. Nie zginaj nadmiernie.

Gdzie znaleźć części zamienne i wsparcie techniczne?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Filtry zamienne są dostępne w Vevor lub u autoryzowanych sprzedawców.

INSTRUKCJA OBSŁUGI FL250 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

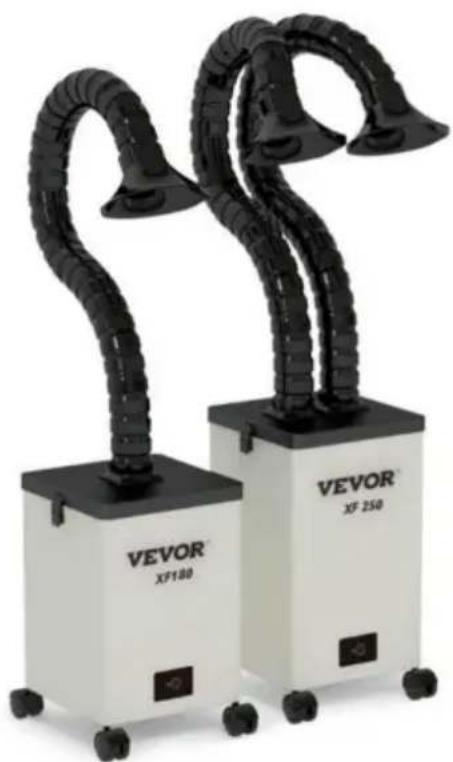

OCZYSZCZACZ POWIETRZA

MODEL: XF180-S / XF250

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

OCZYSZCZACZ POWIETRZA

MODEL: XF180-S / XF250

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymasz. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INFORMACJE O UŻYTKOWNIKU

Szanowni Użytkownicy:

Przed rozpoczęciem użytkowania należy zapoznać się z poniższymi środkami ostrożności, aby uniknąć pożaru lub obrażenia ciała.

Produktu nie wolno używać w środowisku o wysokiej temperaturze.

(powyżej 80 °C), w środowisku łatwopalnym, wybuchowym lub tłustym.

W przypadku dłuższego nieużywania urządzenia należy odłączyć je od zasilania i

wciśnięty, a wyłącznik maszyny jest zamknięty.

Odległość między okapem dymowym a punktem wytwarzającym dym bezpośrednio

wpływa na efekt palenia. (Wskazówka VEVOR: bambusowa rurka do palenia używana jako

znak zapytania? Odległość palenia powinna wynosić 10-15cm)

Im dłuższa fajka, tym słabszy efekt palenia (rada VEVOR: Dostosuj

kierunek wylotu wentylatora lub klimatyzatora wokół okapu dymowego, który

wytwarza przepływ powietrza. Możesz również wykonać uszczelnienie, aby zablokować wpływ przepływu powietrza na

palenie.

Im dłuższa fajka, tym mniej skuteczne jest jej palenie (wskazówka VEVOR:

odgałęzienie fajki może mieć do 1,4M)

Im częściej wymieniasz fajkę, tym słabszy jest efekt palenia.

(Rada VEVOR: Staraj się iść na skróty tak rzadko, jak to możliwe)

WAŻNE ZABEZPIECZENIA

Przed przystąpieniem do montażu należy przeczytać i zrozumieć całą instrukcję.

obsługiwać lub instalować produkt. Nieprzestrzeganie wszystkich instrukcji

wymienione poniżej mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia.

OSTRZEŻENIE:

Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy używać tego oczyszczacza powietrza

z żadnym urządzeniem sterującym prędkością w stanie stałym. Dołącz instrukcje dotyczące ryzyka

pożaru, porażenia prądem elektrycznym lub obrażeń ciała, w celu czyszczenia i konserwacji przez

użytkownika, np. smarowania.

NIE używaj żadnego oczyszczacza powietrza, jeśli przewód lub wtyczka są uszkodzone. Wyrzuć oczyszczacz powietrza.

oczyszczacz lub zwrócić go do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy. NIE prowadź przewodu pod dywanem. Nie przykrywaj przewodu dywanikami, chodnikami, lub podobnymi pokryciami.

NIE prowadź przewodu pod meblami ani urządzeniami. Ułóż przewód z dala od miejsca, w którym nie będzie można się o niego potknąć. Odłącz urządzenie od zasilania przed przystąpieniem do prac serwisowych.

Regularna kontrola: Regularnie sprawdzaj oczyszczacz powietrza pod kątem oznak awarii! Przestań używać, jeśli zauważysz, że wtyczka, przewód lub urządzenie jest uszkodzone. Nadmierny hałas, nieprzyjemny zapach lub nienormalne ciepło. To

urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenia i wiedzy, jeżeli sprawowano nad nimi nadzór lub udzielano im instrukcji dotyczących bezpiecznego korzystania z urządzenia i rozumienia zagrożeń zaangażowanych. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Należy nadzorować dzieci, aby mieć pewność, że nie bawią się urządzeniem.

Należy zachować ścisły nadzór, jeżeli z urządzenia korzystają dzieci lub znajdują się one w ich pobliżu.

Należy nadzorować dzieci, aby mieć pewność, że nie bawią się urządzeniem.

Czyszczenie i konserwacja przez użytkownika nie powinny być wykonywane przez dzieci, chyba że są starsze i nadzorowane.

Używaj urządzenia wyłącznie zgodnie z przeznaczeniem w gospodarstwie domowym, zgodnie z opisem w tym dokumencie.

Instrukcja obsługi. Nie zaleca się żadnego innego zastosowania, które może spowodować pożar, porażenie prądem lub obrażenia u ludzi.

W przypadku uszkodzenia przewodu zasilającego należy go wymienić u producenta, agenta serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

Inne zasady bezpieczeństwa

1. Przed przystąpieniem do serwisowania oczyszczacza powietrza, silnika lub innych urządzeń zawsze odłączaj zasilanie.
2. Prace instalacyjne muszą być wykonywane przez wykwalifikowane osoby zgodnie ze wszystkimi lokalnymi przepisami i regulacjami bezpieczeństwa, w tym przepisami dotyczącymi konstrukcji ognioodpornych.
3. Przestrzegaj wszystkich lokalnych przepisów budowlanych, bezpieczeństwa i elektrycznych, a także NEC (Krajowy Kodeks Elektryczny) i OSHA (Ustawa o Bezpieczeństwie i Higienie Pracy).
4. Zasilanie elektryczne musi być zgodne z parametrami wejściowymi.
5. Urządzenie musi być prawidłowo uziemione.
6. Nie zginaj i nie załamuj przewodów zasilających.
7. Nie należy używać oczyszczacza powietrza do usuwania niebezpiecznych lub wybuchowych oparów. 8. Oczyszczacz powietrza powinien być zawsze odpowietrzany na zewnątrz i zgodnie z lokalnymi przepisami.
8. Przed przystąpieniem do serwisowania lub czyszczenia urządzenia należy wyłączyć zasilanie na panelu i blokadę uniemożliwiającą włączenie zasilania.
9. Używaj tego urządzenia w sposób przewidziany przez producenta. Jeśli masz jakiekolwiek pytania, skontaktuj się z działem obsługi klienta.

ZAPISZ TE INSTRUKCJE

INFORMACJE FCC

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

spełniając dwa warunki:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie. OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy

Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie wyłączania i włączania produktu, zachęcamy użytkownika do podjęcia próby skorygowania zakłóceń przez jeden lub więcej z następujących sposobów: Zmień

orientację lub położenie anteny odbiorczej. Zwiększ

odległość między produktem a odbiornikiem. Podłącz produkt do gniazdka

w innym obwodzie niż ten, do którego jest podłączony.

Odbiornik jest podłączony.

W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

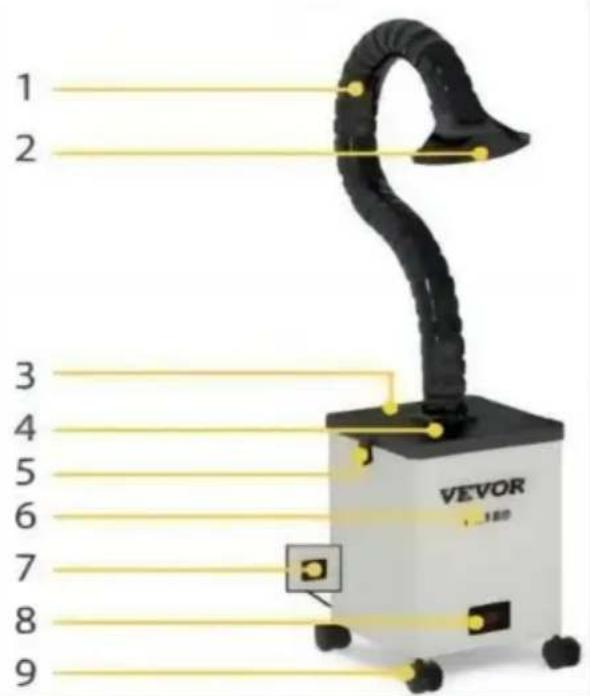

STRUKTURA WYGLĄDU

Oczyszczacz dymu VEVOR XF180/XF250 o małej objętości, z czterema uniwersalnymi kółkami na dole, mobilna, elastyczna wtyczka. Rurka do palenia może być uniwersalnie regulowana, można ją stosować do wszystkich typów stołów roboczych. Oczyszczone powietrze jest zgodne z normą PONY EIA certyfikacji testowej, a nowy filtr ma kształt beczki, co również znacznie zwiększa tolerancję na kurz. Trzyblokowa regulacja prędkości zmiennej może osiągnąć maksymalny przepływ 180-250m3/h.

	2. Okap dymny1. Rurka bambusowa	3. Górna pokrywa
4. Koł nierz, który 7.	5. Zaczep	6. Gospodarz
Interfejs przewodu zasilającego	8. Przeł ącznik	9. Koł o skrętne

LISTA PAKOWANIA

Sprawdź dokładnie następujące części. Jeśli jakaś część jest pominięta lub uszkodzona,

W przypadku pytań dotyczących przedmiotów prosimy o kontakt z działem obsługi klienta lub dealerem.

XF180-S

Maszyna gł ówna	1
Linia energetyczna	1
Rura pochł aniająca dym	1
Karta gwarancyjna	1
Instrukcja obsł ugi	1
Filtrowanie podstawowe	5
H11 Szeba	1
Filtrowanie gł ównego efektu	1

XF250

Maszyna gł ówna	1
Linia energetyczna	1
Rura pochł aniająca dym	2
Karta gwarancyjna	1
Instrukcja obsł ugi	1
Filtrowanie podstawowe	5
H11 Szeba	1
Filtrowanie gł ównego efektu	1

INSTRUKCJA OBSŁUGI

Moc pobierana przez maszynę musi mieścić się w granicach określonego napięcia znamionowego (zgodnie z oznaczeniem mocy na obudowie) i zabronione jest używanie, gdy napięcie jest za wysokie lub za niskie. Wyłącz maszynę i odłącz urządzenie od zasilania, gdy stwierdzisz, że napięcie nie jest stabilne.

Podczas korzystania z urządzenia zakres temperatur otoczenia gazu i pyłu wdychanego do ust satyryka: w temperaturze pokojowej 50 °C i jest zabronione używać w temperaturach powyżej lub poniżej tego

zakresu. Podczas używania maszyny wilgotność gazu i pyłu wdychanego przez powietrze

wlot wynosi 40%-80%. Nadmierna wilgotność szybko unieważni filtr i uszkodzi

wewnętrzny obwód maszyny i zabrania się jej używania w warunkach dużej wilgotności powyżej 80%.

Zabrania się używania maszyny bez rdzenia filtra. Bezpośrednie wdychanie

przedostanie się do maszyny cząstek sadzy lub kurzu może spowodować uszkodzenie wentylatora i układu sterowania

systemu. Używanie maszyny w powyższym stanie spowodowane czasem

konserwacja na własny koszt, spowoduje większe straty. Zabrania się dalszego

korzystania z urządzenia po poważnym zablokowaniu filtra, co znacznie skróci żywotność urządzenia, a nawet spowoduje jego uszkodzenie

do maszyny. Maszynę należy regularnie czyścić i konserwować, a

rurkę filtra należy regularnie wymieniać. Aby zapewnić prawidłowe działanie urządzenia

stan: schorzenie.

Gdy filtr maszyny jest mniej zatkany lub gdy rdzeń filtra nie działa prawidłowo, usuń zapach, używaj rurki filtrującej ściśle. Wymień wkład filtra na oryginalną konfigurację.

Zabrania się otwierania wnętrza maszyny w celu konserwacji.

Naklejka gwarancyjna na kadłubie jest jedynym dowodem na to, że korzystasz z serwisu posprzedażowego.

Proszę nie zrywać i nie niszczyć naklejki gwarancyjnej umieszczonej na kadłubie.

Kluczowy punkt Operacja

Naciśnij pierwszy przycisk na niskim poziomie.

Naciśnij drugi środkowy przycisk.

Naciśnij trzeci przycisk w górę.

Naciśnij czwarty przycisk wyłączania.

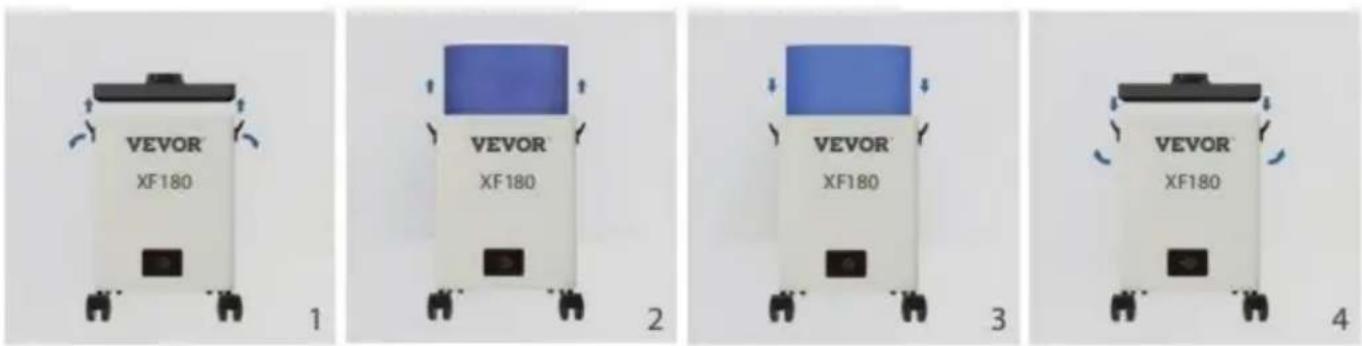

WYMIANA I KONSERWACJA SYSTEMU FILTRACJI

1. Otwórz obie strony klamry i zdejmij górną osłonę.
2. Wyjmij nasycony filtr.
3. Włóż płynnie nową rurkę filtra do pokrywy montażowej urządzenia i zapiąć mocno.
4. Górną pokrywę należy płynnie wsunąć do pudełka.

* UWAGI: Nie należy używać siły do wciskania rdzenia filtra, gdyż może to spowodować uszkodzenie obudowy, a klamra ulegnie uszkodzeniu.

Wymagania:

Rdzeń filtra należy regularnie wymieniać, aby zapewnić prawidłową pracę urządzenia.

dobry stan. Przed wymianą i konserwacją systemu filtrów, upewnij się,

że prąd jest odcięty! Nie ponosimy odpowiedzialności za uszkodzenia maszyny spowodowane przez nieprzestrzegania zaleceń zawartych w instrukcji obsługi. Rurkę

bambusową należy regularnie czyścić, aby nie dopuścić do uszkodzenia filtra.

blokowania zbyt szybko.

W przypadku zmniejszenia pojemności adsorpcyjnej należy sprawdzić, czy filtr powinien zostać wymieniony.

Podczas wymiany nowego filtra należy zapisać datę wymiany. Podczas instalowania i wyjmowania cylindra filtra należy zachować czterotygodniowy okres

granicę rekoma i powoli wsuwaj i wysuwaj. Podczas obst uqi nie

dozwolone jest używanie wewnętrznej części gł owicy lub górnego filtra w celu uniknięcia deformacji lub uszkodzenia materiał u filtracyjnego i wpływają na skuteczność filtracji.

Alarm wymiany filtra włącza się po 2500 godzinach pracy maszyny.

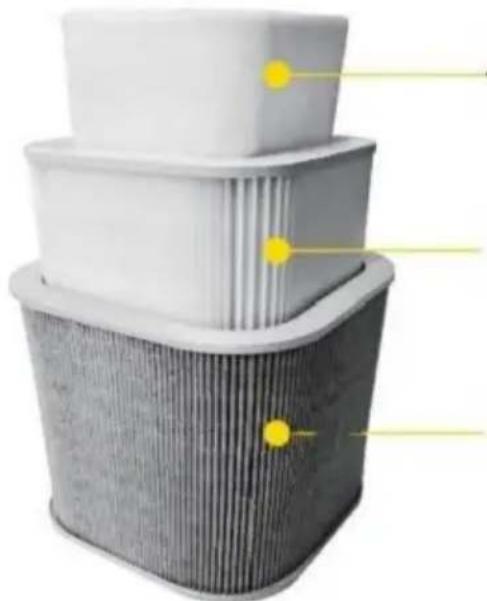

Warstwa 1:Baweł na filtrująca pierwotna

-Filtr PM50

Cykl wymiany: od 7 do 30 dni

Warstwa 2: Filtr wewnętrzny

-Filtr PM0.5

Cykl wymiany: od 3 do 6 miesięcy

Warstwa 3: Kompozyt węglowy, średni efekt zewnętrzny filtr. Adsorpcja szkodliwych gazów.

Cykl wymiany: 6 do 12 miesięcy

OBSŁUGA BŁĘDÓW

Przed sprawdzeniem i naprawą należy odłączyć zasilanie sprzętu!

Zjawisko: System nadal działa, ale siła wiatru jest słaba, a siła wdechu jest znacznie zmniejszona.

Siła wdechu jest znacznie zmniejszona.

Przyczyna: Zablokowany wlot powietrza lub filtr nie osiąga poziomu nasycenia.

Sprawdź, wyłącz zasilanie, otwórz górną pokrywę, sprawdź, czy nie ma tam czegoś

podłączonego do otworu powietrza. Sprawdź, czy wylot powietrza nie jest zablokowany. Jeśli nie ma

różnicy w kontroli i leczeniu, ponowne uruchomienie, jeśli objętość wiatru jest mała, filtr

należy wymienić.

Zjawisko: Automatyczne wyłączenie maszyny natychmiast po jej uruchomieniu, ponowne otwarcie i

powtórzenie powyższego zjawiska.

Powód: Wewnętrzny przepływ powietrza jest niemożliwy do przebycia, opór rdzenia filtra jest zbyt duży, co

powoduje uruchomienie wentylatora, a prąd jest zbyt duży, następuje automatyczne wyłączenie zabezpieczające.

Sprawdź: wyłącz zasilanie, otwórz górną pokrywę, sprawdź, czy nie ma tam obcych przedmiotów.

korpus podłączony do otworu powietrznego; jeżeli nie ma różnicy w inspekcji i

leczenie, ustaw pozycję pliku na minimum, a następnie ponownie uruchom pozycję pliku na

*Treść może ulec aktualizacji bez powiadomienia. odpowiedni poziom wiatru.PARAMETRY SPECYFIKACYJNE

Model	Seria XF180-S	Seria XF250
Wlot powietrza	65mm	65mm
Woltaż	110–120 V (Stany Zjednoczone)	110–120 V (Stany Zjednoczone)
	220 ~ 240 V (UE, Australia)	220 V ~ 240 (UE, Australia)
Maksymalna moc	100 W	135 W
Prędkość bez obciążenia	5800	5800
Prędkość powietrza	15m/s	26m/s
Poziom hał asu	<70dB	<70dB
Dł ugość kanał u	1,2 m	1,2 m
Ruch systemowy	180m3/godz.	2*125m3/godz.
Wymiary jednostki gł ównej	265x265x430mm	265x265x455 mm
Waga		11,9 kg9,16 kg
Wdrożyć	Filtr wstępny + H11 + filtr gł ówny	Filtr wstępny + H11 + filtr gł ówny
Numer warstwy	3	3

PARAMETR SPECYFIKACJI

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej

2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kół kach

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

oznaczone tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z normalnych odpadów domowych, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzenia elektryczne i elektroniczne

UŻYJ ODNIESIENIA

Linkenheim-Hochstetten, Niemcy

Grupa Pooledas Ltd.

Jednostka 5 Dom Alberta Edwarda,

Pawilony Preston, Wielka Brytania

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej
