XF250 - Okap Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Oczyszczacz powietrza / okap przeciwdymny
Marka	Vevor
Model	XF250
Wymiary głównej jednostki	265 x 265 x 430 mm
Waga	10,1 kg
Napięcie zasilania	110-120 V (US) / 220-240 V (UE, AUS)
Maksymalna moc	150 W
Prędkość biegu jałowego	5800 obr./min
Prędkość powietrza	24 m/s
Maksymalny przepływ powietrza	332 m³/h
Poziom hałasu	< 70 dB
Średnica wlotu powietrza	65 mm
Długość przewodu	1,2 m
System filtracji	3 warstwy: filtr wstępny, H11, filtr główny
Cykl wymiany filtra wstępnego	7 do 30 dni
Cykl wymiany filtra H11	3 do 6 miesięcy
Cykl wymiany filtra głównego	6 do 12 miesięcy
Alarm wymiany filtra	Po 2500 godzinach pracy
Regulacja prędkości	3 zmienne prędkości (niska, średnia, wysoka) + stop
Obrotowe kółka	4 uniwersalne kółka dla mobilności
Materiał przewodu	Elastyczna rura bambusowa
Temperatura otoczenia podczas pracy	Do 50 °C
Wilgotność otoczenia podczas pracy	40% do 80%
Certyfikaty	FCC Part 15, PONY EIA

Często zadawane pytania - XF250 Vevor

Jaka jest zalecana odległość między okapem a źródłem dymu?

Optymalna odległość to 10 do 15 cm między otworem ssącym a źródłem dymu. Większa odległość zmniejsza skuteczność.

Jak wyregulować prędkość wentylatora?

Przełącznik umożliwia wybór 3 prędkości: naciśnij raz dla niskiej, dwa razy dla średniej, trzy razy dla wysokiej, a cztery razy dla zatrzymania.

Kiedy należy wymienić filtr?

Filtr wstępny należy wymieniać co 7 do 30 dni, filtr H11 co 3 do 6 miesięcy, a filtr główny co 6 do 12 miesięcy. Alarm dźwiękowy włącza się po 2500 godzinach pracy.

Czy mogę używać urządzenia bez filtra?

Nie, używanie bez filtra jest zabronione. Uszkodzi to wentylator i system sterowania oraz unieważni gwarancję.

Co zrobić, jeśli przepływ powietrza jest słaby?

Sprawdź, czy wlot i wylot powietrza nie są zablokowane. Jeśli nic nie blokuje, wymień nasycony filtr. Zawsze odłączaj przed inspekcją.

Maszyna wyłącza się automatycznie przy uruchomieniu, co robić?

Oznacza to nadmierny opór filtra lub blokadę. Odłącz zasilanie, otwórz pokrywę, sprawdź przeszkody. Następnie uruchom ponownie na najniższej prędkości.

Jakie są środki ostrożności dotyczące bezpieczeństwa elektrycznego?

Nie używaj urządzenia z uszkodzonym przewodem lub wtyczką. Nie prowadź przewodu pod dywanem. Zawsze odłączaj przed konserwacją. Urządzenie musi być prawidłowo uziemione.

Czy mogę używać zewnętrznego regulatora prędkości?

Nie, nie używaj półprzewodnikowego urządzenia do kontroli prędkości z tym oczyszczaczem powietrza. Może to spowodować pożar lub porażenie prądem.

Jak konserwować rurę bambusową?

Regularnie czyść rurę bambusową, aby uniknąć zbyt szybkiego zatkania filtra. Użyj wilgotnej szmatki i pozostaw do wyschnięcia przed ponownym montażem.

Czy urządzenie jest zgodne z normami?

Tak, jest certyfikowany PONY EIA i zgodny z częścią 15 przepisów FCC. Przestrzega również dyrektywy europejskiej WEEE 2012/19/UE.

INSTRUKCJA OBSŁUGI XF250 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

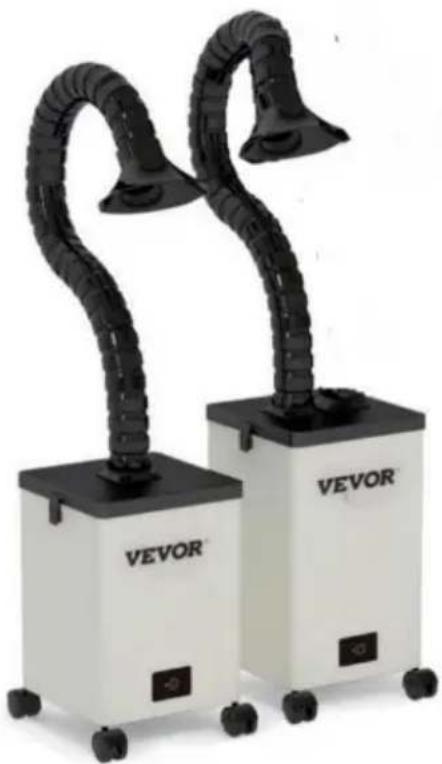

OCZYSZCZACZ POWIETRZA

MODEL: XF180U / XF180 / XF180A / XF250U / XF250 / XF250A

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

OCZYSZCZACZ POWIETRZA

MODEL: XF180U / XF180 / XF180A / XF250U / XF250 / XF250A

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymasz. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INFORMACJE O UŻYTKOWNIKU

Szanowni Użytkownicy:

Przed przystąpieniem do użytkowania należy zapoznać się z poniższymi środkami ostrożności, aby uniknąć: pożaru lub obrażeń ciała.

Produktu tego nie wolno używać w środowisku o wysokiej temperaturze.

(powyżej 80 °C), środowisku łatwopalnym, wybuchowym lub tłustym. W przypadku

dłuższego nieużywania urządzenia należy odłączyć je od zasilania i

wciśnięty, a wyłącznik maszyny jest zamknięty.

Odległość między okapem dymowym a punktem wytwarzającym dym bezpośrednio

wpływa na efekt palenia. (Wskazówka VEVOR: bambusowa rurka do palenia używana jako

znak zapytania? Odległość palenia powinna wynosić 10-15cm)

Im dłuższa fajka, tym słabszy efekt palenia (rada VEVOR: Dostosuj

kierunek wylotu wentylatora lub klimatyzatora wokół okapu dymowego, który

wytwarza przepływ powietrza. Możesz również wykonać uszczelnienie, aby zablokować wpływ przepływu powietrza na palenie.

Im dłuższa fajka, tym mniej skuteczne jest jej palenie (wskazówka VEVOR:

odgałęzienie fajki może mieć do 1,4M)

Im częściej wymieniasz fajkę, tym słabszy jest efekt palenia.

(Rada VEVOR: Staraj się iść na skróty tak rzadko, jak to możliwe)

WAŻNE ZABEZPIECZENIA

Przed przystąpieniem do montażu należy przeczytać i zrozumieć całą instrukcję.

obsługiwać lub instalować produkt. Nieprzestrzeganie wszystkich instrukcji

wymienione poniżej mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia.

OSTRZEŻENIE:

Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy używać tego oczyszczacza powietrza z jakimkolwiek urządzeniem sterującym prędkością w stanie stałym. Dołączone są instrukcje dotyczące ryzyka pożaru, porażenia prądem elektrycznym lub obrażeń ciała, w celu czyszczenia i konserwacji przez użytkownika, np. smarowania.

NIE używaj żadnego oczyszczacza powietrza, jeśli przewód lub wtyczka są uszkodzone. Wyrzuć oczyszczacz powietrza lub oddaj do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.

NIE prowadź przewodu pod dywanem. Nie przykrywaj przewodu dywanikami, chodnikami lub podobnymi pokryciami.

NIE prowadź przewodu pod meblami ani urządzeniami. Ułóż przewód z dala od

miejsc, w których można się o niego potknąć. Odłącz urządzenie od

Przed przystąpieniem do prac serwisowych należy odłączyć zasilanie.

Regularna kontrola: Regularnie sprawdzaj oczyszczacz powietrza pod kątem oznak

awarii! Przestań używać. Sprawdź, czy wtyczka, przewód lub urządzenie jest

uszkodzone. Nadmierny hałas, nieprzyjemny zapach lub nienormalne ciepło. To

urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku

doświadczenia i wiedzy, jeżeli sprawowano nad nimi nadzór lub udzielano im instrukcji

dotyczące bezpiecznego korzystania z urządzenia i rozumienia zagrożeń

zaangażowany. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i użytkowanie

Dzieci nie mogą wykonywać żadnych prac konserwacyjnych bez nadzoru.

Należy nadzorować dzieci, aby mieć pewność, że nie bawią się

urządzenie.

Należy zachować ścisły nadzór, jeżeli z urządzenia korzystają dzieci lub znajdują się one w ich pobliżu.

Należy nadzorować dzieci, aby mieć pewność, że nie bawią się

Urządzenie. Czyszczenie i konserwacja przez użytkownika nie powinny być wykonywane przez dzieci, chyba że są starsze i nadzorowane.

Używaj urządzenia wyłącznie zgodnie z przeznaczeniem w gospodarstwie domowym, zgodnie z opisem w tym dokumencie.

Instrukcja obsługi. Nie zaleca się żadnego innego zastosowania, które może spowodować pożar elektryczny.

porażenie prądem lub spowodowanie obrażeń u ludzi.

W przypadku uszkodzenia przewodu zasilającego należy go wymienić u producenta,

agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Inne zasady bezpieczeństwa

1. Przed przystąpieniem do serwisowania oczyszczacza powietrza, silnika lub innych urządzeń zawsze odłączaj zasilanie. skrzynka przyłączeniowa.
2. Prace instalacyjne muszą być wykonywane przez wykwalifikowane osoby zgodnie ze wszystkimi lokalnymi przepisami i zasadami bezpieczeństwa, w tym przepisami dotyczącymi konstrukcji ognioodpornych.
3. Przestrzegaj wszystkich lokalnych przepisów budowlanych, bezpieczeństwa i elektrycznych, a także NEC (Krajowego Kodeksu Elektrycznego) i OSHA (Ustawy o Bezpieczeństwie i Higienie Pracy).
4. Zasilanie elektryczne musi być zgodne z parametrami wejściowymi.
5. Urządzenie musi być prawidłowo uziemione.
6. Nie zginaj i nie załamuj przewodów zasilających.
7. Nie należy używać oczyszczacza powietrza do usuwania niebezpiecznych lub wybuchowych oparów.

Oczyszczacz powietrza powinien być zawsze odpowietrzany na zewnątrz i zgodnie z lokalnymi przepisami.

1. Przed przystąpieniem do serwisowania lub czyszczenia urządzenia należy wyłączyć zasilanie na panelu i zastosować blokadę uniemożliwiającą włączenie zasilania.
2. Używaj tego urządzenia w sposób przewidziany przez producenta. Jeśli masz jakiekolwiek pytania, skontaktuj się z działem obsługi klienta.

ZACHOWAJ TE INSTRUKCJE

INFORMACJE FCC

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega spełnieniu dwóch warunków:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy

B urządzenia cyfrowego, zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie

wyłączania i włączania produktu, zachęcamy użytkownika do podjęcia próby skorygowania

zakłóceń przez jeden lub więcej z następujących sposobów: Zmień

orientację lub położenie anteny odbiorczej. Zwiększ

odległość między produktem a odbiornikiem. Podłącz produkt do gniazdka w

innym obwodzie niż ten, do którego jest podłączony.

Odbiornik jest podłączony.

W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

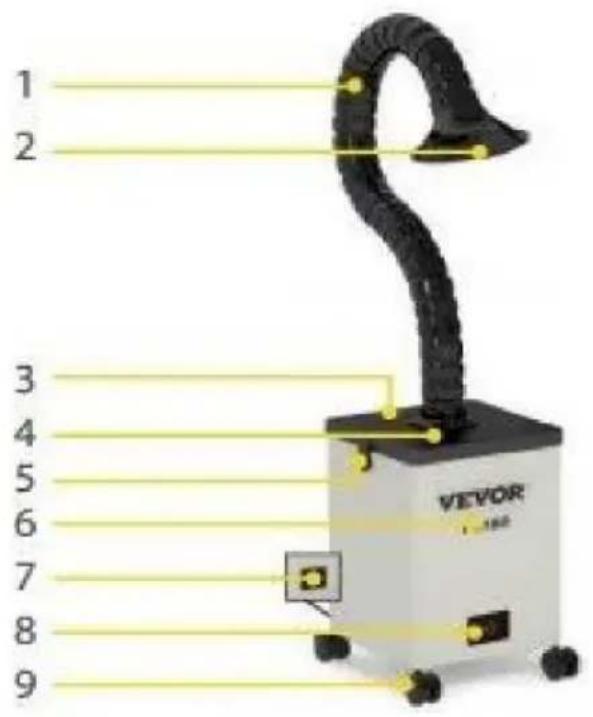

STRUKTURA WYGLĄDU

Oczyszczacz dymu VEVOR XF180/XF250 o małej objętości, z czterema uniwersalnymi kółkami

dolnymi, mobilnymi, elastycznymi. Rurka do palenia może być uniwersalnie regulowana, można ją

stosować do wszystkich typów stołów roboczych. Oczyszczone powietrze jest zgodne z normą PONY EIA certyfikacji testowej, a nowy filtr ma kształt beczki, co również znacznie zwiększa

tolerancję na kurz. Trzyblokowa regulacja prędkości zmiennej może osiągnąć

maksymalny przepływ 180-250m3/h.

1. Rurka bambusowa
2. Okap dymny
3. Górna pokrywa
4. Kołnierz, który
5. Hasp
6. Gospodarz
7. Interfejs przewodu zasilającego
8. Przełącznik
9. Koło skrętne

LISTA PAKOWANIA

Sprawdź dokładnie poniższe części. Jeśli któregokolwiek elementu brakuje lub jest uszkodzony, skontaktuj się z działem obsługi klienta lub dealerem.

Maszyna gł ówna	1
Linia energetyczna	1
Rura pochł aniająca dym	1
Karta gwarancyjna	1
Instrukcja obsł ugi	1
Filtrowanie podstawowe	5
H11 Szeba	1
Filtrowanie gł ównego efektu	1

INSTRUKCJA OBSŁUGI

Moc pobierana przez maszynę musi mieścić się w granicach określonego napięcia znamionowego (zgodnie z oznaczeniem mocy na obudowie) i zabronione jest używanie, gdy napięcie jest za wysokie lub za niskie. Wyłącz maszynę i odłącz urządzenie od zasilania, gdy stwierdzisz, że napięcie nie jest stabilne.

Podczas korzystania z urządzenia zakres temperatur otoczenia gazu i pyłu wdychanego do ust satyryka: w temperaturze pokojowej 50 °C i jest zabronione używać w temperaturach powyżej lub poniżej tego

zakresu. Podczas używania maszyny wilgotność gazu i pyłu wdychanego przez powietrze wlot wynosi 40%-80%. Nadmierna wilgotność szybko unieważni filtr i uszkodzi wewnętrzny obwód maszyny i zabrania się jej używania w warunkach dużej wilgotności powyżej 80%.

Zabrania się używania maszyny bez rdzenia filtra. Bezpośrednie wdychanie przedostanie się do maszyny cząstek sadzy lub kurzu może spowodować uszkodzenie wentylatora i układu sterowania. Używanie maszyny w powyższym stanie spowodowane czasem konserwacja na własny koszt, spowoduje większe straty. Zabrania się dalszego korzystania z urządzenia po poważnym zablokowaniu filtra, co znacznie skróci żywotność urządzenia, a nawet spowoduje jego uszkodzenie. Maszynę należy regularnie czyścić i konserwować, a rurkę filtra należy regularnie wymieniać. Aby zapewnić prawidłowe działanie urządzenia.

Gdy filtr maszyny jest mniej zatkany lub gdy rdzeń filtra nie działa prawidłowo,

usuń zapach, używaj rurki filtrującej ściśle. Wymień wkład filtra na oryginalną konfigurację.

Zabrania się otwierania wnętrza maszyny w celu konserwacji.

Naklejka gwarancyjna na kadłubie jest jedynym dowodem na to, że korzystasz z serwisu posprzedażowego.

Proszę nie zrywać i nie niszczyć naklejki gwarancyjnej umieszczonej na kadłubie.

Kluczowy punkt Operacja

. Naciśnij pierwszy przycisk na niskim poziomie

.. Naciśnij drugi środkowy przycisk

... Naciśnij trzeci przycisk w górę

.... Naciśnij czwarty przycisk wyłączania

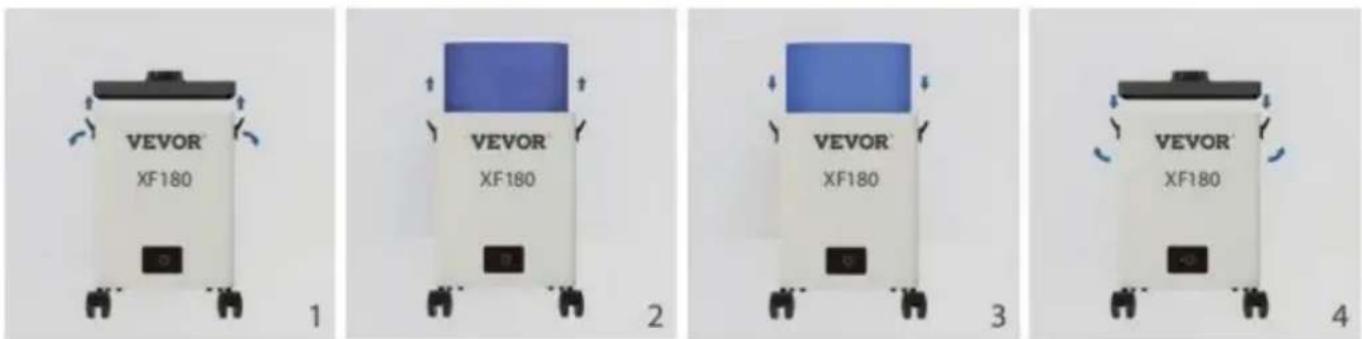

WYMIANA I KONSERWACJA SYSTEMU FILTRACJI

1. Otwórz obie strony klamry i zdejmij górną osłonę.
2. Wyjmij nasycony filtr.
3. Włóż płynnie nową rurkę filtra do pokrywy montażowej urządzenia i

zapnij mocno.

1. Górną pokrywę należy płynnie wsunąć do pudełka.

* UWAGI: Nie należy używać siły do wciskania rdzenia filtra, gdyż może to spowodować uszkodzenie obudowy, a klamra ulegnie uszkodzeniu.

Wymagania:

Rdzeń filtra należy regularnie wymieniać, aby zapewnić prawidłową pracę urządzenia w dobrym stanie. Przed wymianą i konserwacją systemu filtrów, upewnij się,

że prąd jest odcięty! Nie ponosimy odpowiedzialności za uszkodzenia maszyny spowodowane przez nieprzestrzeganie przepisów zawartych w instrukcji obsługi.

Rurkę bambusową należy regularnie czyścić, aby nie dopuścić do uszkodzenia filtra i zbyt szybkiego blokowania.

W przypadku zmniejszenia pojemności adsorpcyjnej należy sprawdzić, czy filtr powinien zostać wymieniony.

Podczas wymiany nowego filtra należy zapisać datę wymiany.

Podczas instalowania i wyjmowania cylindra filtra należy zachować czterotygodniowy okres

granicę rękoma i powoli wsuwaj i wysuwaj. Podczas obsługi nie

dozwolone jest używanie wewnętrznej części głowicy lub górnego filtra w celu uniknięcia deformacji lub uszkodzenia materiału filtracyjnego i wpływania na skuteczność filtracji.

Alarm wymiany filtra włącza się po 2500 godzinach pracy maszyny.

Warstwa 1: Bawełna filtrująca pierwotna

- Filtr PM50

Cykl wymiany: od 7 do 30 dni

Warstwa 2: Filtr wewnętrzny

- Filtr PM0,5

Cykl wymiany: od 3 do 6 miesięcy

Warstwa 3: Kompozyt węglowy, średni efekt zewnętrzny

filtr Adsorpcja szkodliwych gazów

Cykl wymiany: 6 do 12 miesięcy

OBSŁUGA BŁĘDÓW

Przed sprawdzeniem lub naprawą sprzętu należy odłączyć zasilanie!

Zjawisko: System nadal działa, ale siła wiatru jest słaba, a

siła wdechu jest znacznie zmniejszona.

Przyczyna: Zablokowany wlot powietrza lub filtr nie osiąga poziomu nasycenia.

Sprawdź, wyłącz zasilanie, otwórz górną pokrywę, sprawdź, czy nie ma tam czegoś

podłączonego do otworu powietrza. Sprawdź, czy wylot powietrza nie jest zablokowany. Jeśli nie ma różnicy w kontroli i leczeniu, ponowne uruchomienie, jeśli objętość wiatru jest mała, filtr należy wymienić.

Zjawisko: Automatyczne wyłączenie maszyny natychmiast po uruchomieniu, ponowne otwarcie i powtórzenie powyższego zjawiska.

Powód: Wewnętrzny przepływ powietrza jest niemożliwy do przebycia, opór rdzenia filtra jest zbyt duży, co powoduje uruchomienie wentylatora, a prąd jest zbyt duży, następuje automatyczne wyłączenie zabezpieczające. Sprawdź: wyłącz zasilanie, otwórz górną pokrywę, sprawdź, czy nie ma tam obcych przedmiotów. korpus podłączony do otworu powietrznego; Jeżeli nie ma różnicy w inspekcji i leczeniu, ustaw pozycję pliku na minimum, a następnie ponownie uruchom pozycję pliku na

odpowiedni poziom wiatru. PARAMETRY SPECYFIKACYJNE

Model	Seria XF180	Seria XF250
Wlot powietrza	65mm	65mm
Woltaż	110~120 V (Stany Zjednoczone)	110~120 V (Stany Zjednoczone)
	220 ~ 240 V (UE, Australia)	220 V ~ 240 (UE, Australia)
Maksymalna moc	100 W	150 W
Prędkość bez obciążenia	5800	5800
Prędkość powietrza	17.4m/s	24m/s
Poziom hał asu	<70dB	<70dB
Dł ugość kanał u	1,2 m	1,2 m
Ruch systemowy	240m3/godz.	332m3/godz
Wymiary jednostki gł ównej	265 x 265 x 335 mm	265x265x430mm
Waga	8,5 kg	10,1 KG
Wdrożyć	Filtr wstępny + H11 + filtr gł ówny	Filtr wstępny + H11 + filtr gł ówny
Numer warstwy	3	3

*Treść może ulec aktualizacji bez powiadomienia.

PARAMETR SPECYFIKACJI

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE.

Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że

produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu

i wszystkich akcesoriów

oznaczone tym symbolem. Produkty oznaczone tym symbolem nie mogą być wyrzucane razem z normalnymi odpadami domowymi, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzenia elektryczne i elektroniczne

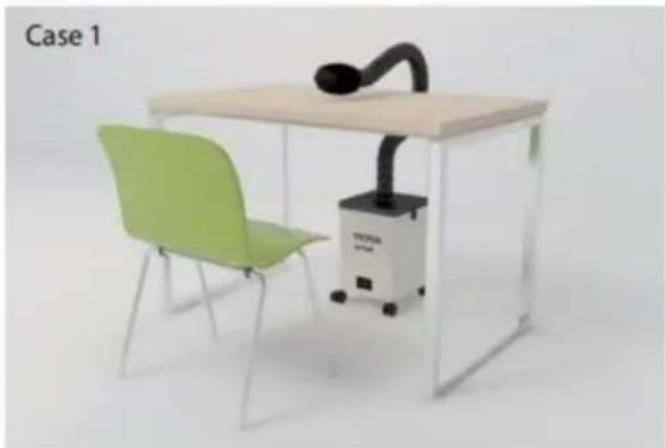

UŻYJ ODNIESIENIA

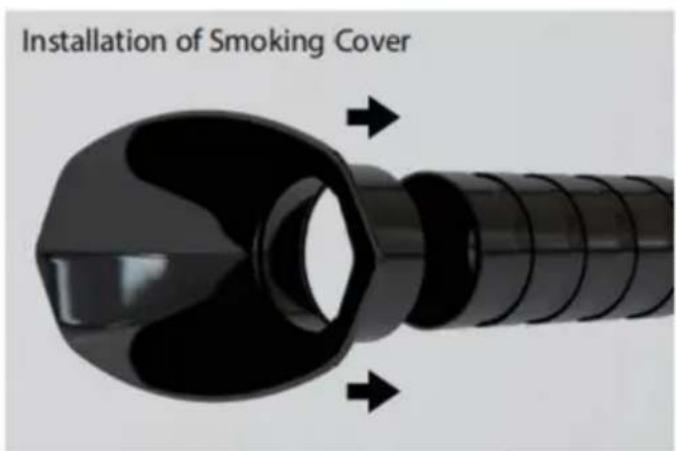

INSTALACJA AKCESORIÓW

Wsparcie techniczne i certyfikat e-gwarancji
