Producttype	Luchtreiniger / rookafzuigkap
Merk	Vevor
Model	XF250
Afmetingen hoofdeenheid	265 x 265 x 430 mm
Gewicht	10,1 kg
Voedingsspanning	110-120 V (VS) / 220-240 V (EU, AUS)
Maximaal vermogen	150 W
Toerental onbelast	5800 tpm
Luchtsnelheid	24 m/s
Maximaal luchtdebiet	332 m³/h
Geluidsniveau	< 70 dB
Diameter luchtingang	65 mm
Lengte slang	1,2 m
Filtersysteem	3 lagen: voorfilter, H11, hoofdfilter
Vervangingsinterval voorfilter	7 tot 30 dagen
Vervangingsinterval H11-filter	3 tot 6 maanden
Vervangingsinterval hoofdfilter	6 tot 12 maanden
Filtervervangingsalarm	Na 2500 bedrijfsuren
Snelheidsinstelling	3 variabele snelheden (laag, gemiddeld, hoog) + stop
Zwivelwielen	4 universele wielen voor mobiliteit
Materiaal slang	Flexibele bamboe buis
Omgevingstemperatuur gebruik	Tot 50 °C
Omgevingsvochtigheid gebruik	40% tot 80%
Certificeringen	FCC Part 15, PONY EIA

Veelgestelde vragen - XF250 Vevor

Wat is de aanbevolen afstand tussen de afzuigkap en de rookbron?

De optimale afstand is 10 tot 15 cm tussen de zuigmond en de rookbron. Een grotere afstand vermindert de efficiëntie.

Hoe stel ik de ventilatorsnelheid in?

De schakelaar biedt 3 snelheden: eenmaal drukken voor laag, tweemaal voor gemiddeld, driemaal voor hoog, en viermaal voor stop.

Wanneer moet ik het filter vervangen?

Het voorfilter moet elke 7 tot 30 dagen worden vervangen, het H11-filter elke 3 tot 6 maanden, en het hoofdfilter elke 6 tot 12 maanden. Er klinkt een geluidsalarm na 2500 bedrijfsuren.

Kan ik het apparaat zonder filter gebruiken?

Nee, gebruik zonder filter is verboden. Dit zou de ventilator en het besturingssysteem beschadigen en de garantie doen vervallen.

Wat te doen als de luchtstroom zwak is?

Controleer of de luchtinlaat en -uitlaat niet geblokkeerd zijn. Als er niets blokkeert, vervang dan het verzadigde filter. Koppel altijd los voor inspectie.

De machine stopt automatisch bij het opstarten, wat moet ik doen?

Dit wijst op overmatige filterweerstand of een blokkade. Schakel de stroom uit, open de kap, controleer op verstoppingen. Start vervolgens opnieuw op de laagste snelheid.

Wat zijn de elektrische veiligheidsmaatregelen?

Gebruik het apparaat niet met een beschadigd snoer of stekker. Laat het snoer niet onder een tapijt lopen. Koppel altijd los voor onderhoud. Het apparaat moet correct geaard zijn.

Kan ik een externe snelheidsregelaar gebruiken?

Nee, gebruik geen halfgeleider-snelheidsregelaar met deze luchtreiniger. Dit kan brand of elektrische schokken veroorzaken.

Hoe onderhoud ik de bamboe buis?

Reinig de bamboe buis regelmatig om te snelle filterverstopping te voorkomen. Gebruik een vochtige doek en laat drogen voordat u hem terugplaatst.

Is het apparaat conform de normen?

Ja, het is gecertificeerd door PONY EIA en voldoet aan deel 15 van de FCC-regels. Het voldoet ook aan de Europese richtlijn AEEA 2012/19/EG.

GEBRUIKSAANWIJZING XF250 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

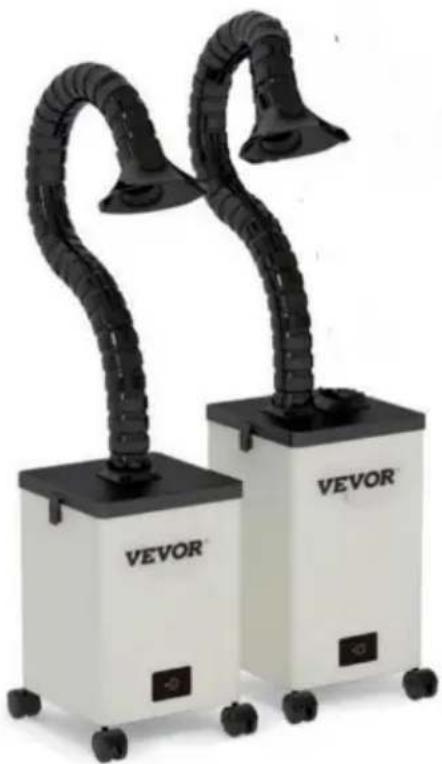

LUCHTREINIGER

MODEL: XF180U / XF180 / XF180A / XF250U / XF250 / XF250A

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

GEBRUIKERSINFORMATIE

Geachte gebruikers:

Lees voor gebruik de volgende veiligheidsmaatregelen door om ongelukken te voorkomen, zoals brand of persoonlijk letsel.

Het is verboden dit product te gebruiken in een omgeving met hoge temperaturen

(boven 80 °C), ontvlambare, explosieve of vette omgeving. Wanneer het

apparaat gedurende een lange tijd niet wordt gebruikt, moet de stroom worden losgekoppeld en de schakelaar van de machine worden gesloten.

De afstand tussen de rookkap en het punt waar de rook direct ontstaat

beïnvloedt het rookeffect. (VEVOR adviseert: de bamboe rookbuis die als

een vraagteken? Rookafstand moet op 10-15 cm worden gehouden)

ÿ Hoe langer de pijp, hoe zwakker het rookeffect (VEVOR adviseert: pas de

richting van de ventilator of airconditioner uitlaat rond de afzuigkap die

produceert luchtstroom. U kunt ook een afdichting maken om het effect van luchtstroom op

roken.

ÿ Hoe langer de pijp, hoe minder effectief het roken is (VEVOR adviseert: De

tak van de rookpijp kan tot 1,4M)

ÿ Hoe vaker de pijp wordt vervangen, hoe zwakker het rookeffect wordt.

(VEVOR-advies: snijd zo min mogelijk hoeken af)

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u begint met monteren,

het product te bedienen of te installeren. Het niet opvolgen van alle instructies

De onderstaande informatie kan leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

Om het risico op brand of elektrische schokken te verminderen, gebruik deze luchtreiniger niet met

een solid-state snelheidsregelaar. Inclusief instructies met betrekking tot het risico

van brand, elektrische schokken of letsel aan personen, voor reiniging en gebruikersonderhoud,

zoals smering.

Gebruik GEEN luchtreiniger met een beschadigd snoer of stekker. Gooi de luchtreiniger weg.

luchtreiniger of stuur het terug naar een geautoriseerd servicecentrum voor onderzoek en/of reparatie.

Laat het snoer NIET onder het tapijt lopen. Bedek het snoer niet met kleedjes, lopers, of soortgelijke bedekkingen.

Leid het snoer NIET onder meubels of apparaten door. Leg het snoer uit de buurt van verkeersgebieden en waar men er niet over kan struikelen. Koppel het apparaat los van de voeding voordat u onderhoud pleegt.

Regelmatige controle: laat uw luchtreiniger regelmatig controleren op tekenen van storing! Stop met gebruiken, controleer of de stekker, het snoer of het apparaat defect of beschadigd is. Overmatig lawaai, onaangename geur of abnormale hitte. Dit apparaat

kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Wanneer een apparaat door of in de buurt van kinderen wordt gebruikt, is nauwlettend toezicht noodzakelijk. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan.

Gebruik het apparaat alleen voor de beoogde huishoudelijke doeleinden zoals beschreven in deze gebruiksaanwijzing. Elk ander gebruik wordt afgeraden, omdat dit brand, elektrische schokken of letsel aan personen kan veroorzaken.

Als het netsnoer beschadigd is, moet het door de fabrikant, serviceagent of personen met vergelijkbare kwalificaties worden vervangen om gevaar te voorkomen.

Overige veiligheidsregels

1. Koppel altijd de stroomtoevoer los voordat u onderhoud uitvoert aan de luchtreiniger, motor of aansluitdoos.
2. Installatiewerkzaamheden moeten worden uitgevoerd door een gekwalificeerde persoon/personen, in overeenstemming met alle plaatselijke voorschriften en veiligheidsvoorschriften, waaronder de regels voor brandwerende constructies.
3. Volg alle lokale bouw-, veiligheids- en elektriciteitsvoorschriften, evenals de NEC (National Electrical Code) en OSHA (Occupational Safety and Health Act).
4. De levering van elektriciteit moet in overeenstemming zijn met de invoerparameters.
5. Dit apparaat moet goed geaard zijn.
6. Buig of knik de stroomkabels niet.
7. Gebruik het apparaat niet om gevaarlijke of explosieve dampen af te zuigen.
8. De luchtreiniger moet altijd naar buiten worden afgevoerd, in overeenstemming met de plaatselijke voorschriften.
9. Voordat u dit apparaat gaat onderhouden of schoonmaken, schakelt u de stroomtoevoer naar het paneel uit en vergrendelt u deze om te voorkomen dat de stroom wordt ingeschakeld.
10. Gebruik dit apparaat op de manier zoals bedoeld door de fabrikant. Als u vragen heeft, kunt u contact opnemen met de klantenservice.

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie niet zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door

het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

interferentie door een of meer van de volgende maatregelen. - De

ontvangstantenne opnieuw richten of verplaatsen. - De

afstand tussen het product en de ontvanger vergroten. - Het product

aansluiten op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

ontvanger is aangesloten.

Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

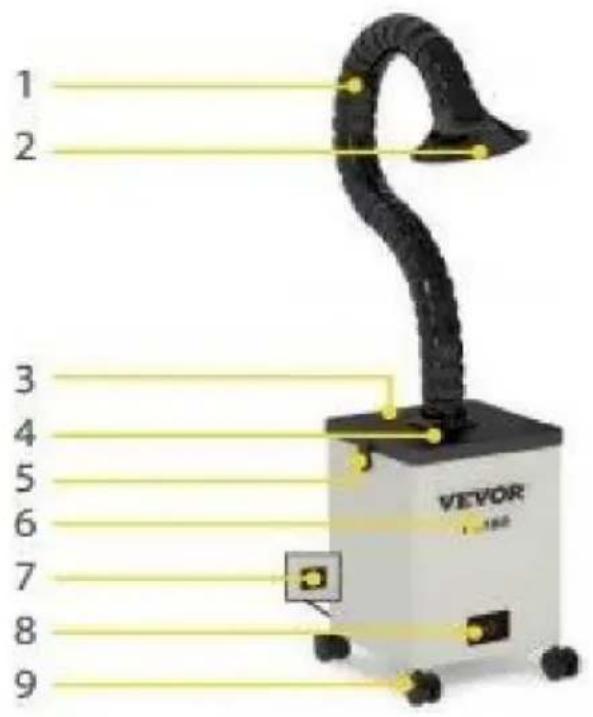

UITERLIJK STRUCTUUR

VEVOR XF180/XF250 rookreiniger, klein volume, met vier universele wielen aan de onderkant, mobiel en flexibel inplugbaar. De rookbuis kan universeel worden aangepast en is toepasbaar op alle soorten werktafels. De gezuiverde lucht voldoet aan de PONY EIA-testcertificering, en het nieuwe filter is tonvormig, wat ook de stoftolerantie verhoogt. De variabele snelheidsaanpassing met drie blokken kan een maximale doorstroming van 180-250m³/u bereiken.

de onderste, mobiele flexibele plug-in. Rookbuis kan universeel worden aangepast, toepasbaar op alle soorten werktafels. De gezuiverde lucht voldoet aan de PONY EIA

testcertificering, en het nieuwe filter is tonvormig, wat ook de

de stoftolerantie. De variabele snelheidsaanpassing met drie blokken kan een

Flens

1. Hasp
2. Gastheer
3. Stroomkabelinterface
4. Flens die
5. Hasp
6. Gastheer
7. Stroomkabelinterface
8. Schakelen
9. Zwenkwiel

PAKLIJST

Controleer de volgende onderdelen zorgvuldig. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met de klantenservice of de dealer.

Hoofdmachine	1
Elektriciteitsleiding	1
Rook absorberende pijp	1
Garantiekaart	1
Gebruiksaanwijzing	1
Primaire filtering	5
H11 Scheba	1
Hoofd-effect filtering	1

GEBRUIKSAANWIJZING

Het opgenomen vermogen van de machine moet worden gebruikt binnen het opgegeven nominale spanningsbereik (volgens het vermogensmerkteken op de behuizing) en het is verboden om te gebruiken wanneer de spanning te hoog of te laag is. Schakel de machine uit en haal de stekker uit het stopcontact wanneer u merkt dat de spanning niet stabiel is.

Bij gebruik van de machine is het omgevingstemperatuurbereik van het gas en het stof

dat in de machine wordt aangezogen: bij kamertemperatuur van 50 °C, en het is verboden om boven of onder dit temperatuurbereik te gebruiken.

Bij gebruik van de machine kan de vochtigheid van het gas en het stof dat door de lucht wordt aangezogen, toenemen. De relatieve luchtvochtigheid van de inlaat is 40%-80%. Overmatige vochtigheid zal het filter snel ongeldig maken en het interne circuit van de machine beschadigen, en het is verboden om het te gebruiken als de luchtvochtigheid hoger is dan 80%.

Het is verboden om de machine te gebruiken zonder filterkern. Het direct inademen van roet- of stofdeeltjes in de machine kan schade aan de ventilator en het besturingssysteem veroorzaken. Het gebruik van de machine in de bovenstaande staat veroorzaakt door het niet tijdig onderhouden, op eigen kosten, zal u grotere verliezen opleveren. Het is verboden om de machine te blijven gebruiken nadat het filter ernstig is verstopt, wat de levensduur van de machine aanzienlijk zal verkorten en zelfs schade zal veroorzaken.

aan de machine. De machine moet regelmatig worden schoongemaakt en onderhouden, en de filterbuis moet regelmatig worden vervangen om ervoor te zorgen dat de machine in goede staat blijft.

Wanneer het filter van uw machine minder verstopt is, of wanneer de filterkern niet goed zuigt,

verwijder geur, gebruik de filterbuis strikt. Vervang de filterpatroon door de originele configuratie.

Het is verboden om de binnenkant van de machine te openen voor onderhoud. De garantiesticker op de romp is het enige bewijs dat u recht heeft op after-sales service.

Scheur of beschadig de garantiesticker op de romp niet.

Belangrijkste punt Operatie

. Druk op de eerste draai op laag

.. Druk op de tweede middentonenknop

... Druk op de derde luxe

.... Druk op de vierde uitschakeling

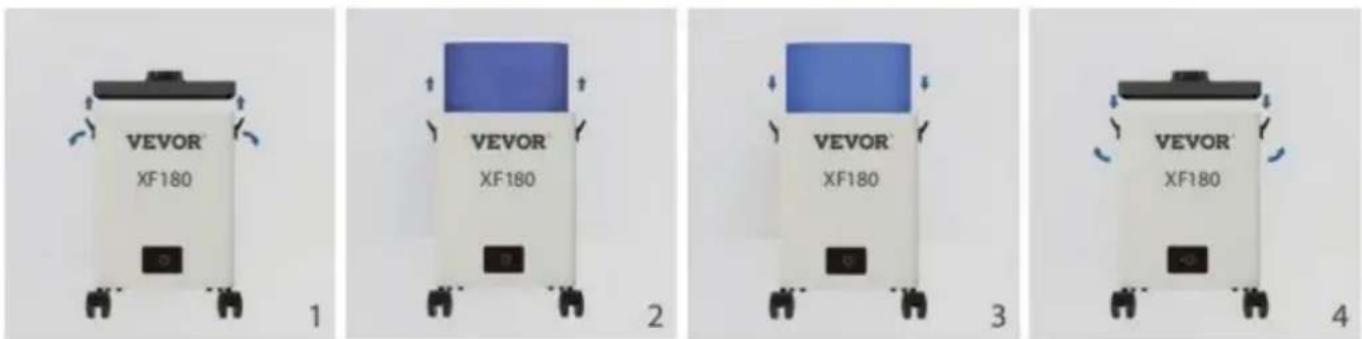

VERVANGING EN ONDERHOUD VAN HET FILTRATIESYSTEEM

1. Open beide kanten van de gesp en verwijder de bovenste uitsparing.
2. Verwijder het verzadigde filter.
3. Plaats de nieuwe filterbuis voorzichtig in het installatiedeksel van de machine en maak hem goed vast.
4. De bovenklep moet soepel in de doos worden geplaatst.

* OPMERKINGEN: Gebruik geen grof geweld om de filterkern naar beneden te drukken, anders kan de doos en de gesp beschadigd raken.

Vereisten:

De filterkern moet regelmatig worden vervangen om ervoor te zorgen dat de machine optimaal blijft werken. Voordat u het filtersysteem vervangt en onderhoudt, dient u ervoor te zorgen dat de stroom uitvalt! Wij zijn niet aansprakelijk voor schade aan de machine die veroorzaakt wordt door het niet naleven van de voorschriften in de gebruikershandleiding.

De bamboebuis moet regelmatig worden schoongemaakt om te voorkomen dat het filter te snel blokkeert. Wanneer de adsorptiecapaciteit verminderd is, controleer dan of het filter vervangen moet worden.

Noteer bij het vervangen van het nieuwe filter de vervangingsdatum. Houd bij het installeren en verwijderen van de filtercilinder de vier weken

Grens met je handen en doe het langzaam in en uit. Bij het hanteren ben je niet toegestaan om de binnenkant van de kop of het bovenste filter te gebruiken om vervorming of schade te voorkomen van het filtermateriaal en beïnvloeden het filtratie-effect.

Het filtervervangingsalarm wordt geactiveerd na 2500 bedrijfsuren van de machine.

Laag 1: Primair filterkatoen

-FilterPM50

Vervangingscyclus: 7 tot 30 dagen

Vervangingscyclus: 3 tot 6 maanden

Laag 3: Composiet koolstof, medium effect extern

filterAdsorptie van schadelijke gassen

Vervangingscyclus: 6 tot 12 maanden

FOUTAFHANDELING

Schakel de stroom uit voordat u de apparatuur controleert en repareert!

Fenomeen: Het systeem werkt nog steeds, maar het windvolume is zwak en de inademingskracht wordt sterk verminderd.

Reden: De luchtinlaat is geblokkeerd of het filter bereikt de verzadigingsgraad niet.

Controleer of de stroom is uitgeschakeld, open de bovenklep en controleer of er iets is aangesloten op de luchtmond. Controleer de luchtuitlaat op verstopping. Als er geen verschil in inspectie en behandeling, herstarten als het windvolume klein is, het filter vervangen moet worden.

Fenomeen: Automatische uitschakeling direct na het starten van de machine, heropenen en bovenstaand fenomeen herhaalt zich.

Reden: De interne luchtstroom is onbegaanbaar, de weerstand van de filterkern is te groot, waardoor de ventilator start, de stroom is te groot en de beveiliging schakelt zichzelf automatisch uit.

Controleer: schakel de stroom uit, open de bovenklep, controleer of er een vreemd

lichaam aangesloten op de luchtmond; Als er geen verschil is in inspectie en

behandeling, stel de bestandspositie in op een minimum en start de bestandspositie vervolgens opnieuw op naar een

geschikt windniveau. SPECIFICATIEPARAMETER

Model	XF180-serie	XF250-serie
Luchtinlaat	y65mm	y65mm
Spanning	110~120V (VS)	110~120V (VS)
	220~240V (EU, AUS)	220 V ~ 240 (EU, AUS)
Maximaal vermogen	100W	150W
Snelheid zonder belasting	5800	5800
Luchtsnelheid	17,4 m/s	24m/s
Geluidsniveau	<70dB	<70dB
Lengte van de buis	1,2 m	1,2 m
Systeemverkeer	240m3/u	332m3/u
Afmetingen van de hoofdeenheid	265x265x335mm	265x265x430mm
Gewicht	8,5 kg	10,1 kg
Aanwenden	Voorfilter+H11+Hoofdfilter Voorfilter+H11+Hoofdfilter
Laagnummer	3	3

*De inhoud kan zonder voorafgaande kennisgeving worden bijgewerkt.

SPECIFICATIEPARAMETER

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/

EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de

Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle

accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale

huishoudelijke afval worden weggegooid, maar moeten naar een inzamelpunt worden gebracht voor recycling elektrische en elektronische apparaten

GEBRUIK REFERENTIE
