DX2000 - Afzuigkap Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Lasrookafzuiger
Merk	Vevor
Model	DX2000
Afmetingen hoofdeenheid	405 x 305 x 440 mm
Gewicht	19 kg
Voeding	110-120 V (VS) / 220-240 V (EU, Australië)
Maximaal vermogen	275 W
Luchtdebiet systeem	380 m³/h
Luchtsnelheid	19,6 m/s
Geluidsniveau	< 68 dB
Lengte slang	1 m
Diameter luchtingang	65 mm
Aantal filterlagen	4
Filtertypes	Voorfilter + H11 + H11 + Hoofdfilter (koolstofcomposiet)
Vervangingscycli filters	Voorfilter: 7-30 dagen; Intern filter: 3-6 maanden; Koolstofcomposietfilter: 6-12 maanden
Snelheidsregeling	Variabel met 3 standen
Mobiliteit	4 zwenkwielen
Maximale lengte afzuigarm	1,4 m (bamboebuizen)
Aanbevolen afstand tussen kap en rookpunt	10-15 cm
Omgevingstemperatuur tijdens gebruik	Tot 50°C
Toegestane relatieve vochtigheid	40% - 80%

Veelgestelde vragen - DX2000 Vevor

Hoe installeer ik de Vevor DX2000 lasrookafzuiger?

Monteer de hoofdeenheid, bevestig de rookafzuigslangen en de rookkappen. Gebruik de vier zwenkwielen om hem te verplaatsen. Sluit het apparaat aan op een stopcontact dat past bij de aangegeven spanning (110-120V of 220-240V). Raadpleeg de handleiding voor de gedetailleerde montageschema.

Wat is het vermogen en luchtdebiet van de DX2000?

Het maximale vermogen is 275 W. Het luchtdebiet van het systeem bedraagt 380 m³/h op maximale snelheid. De luchtsnelheid is 19,6 m/s.

Hoe vervang ik de filters van de afzuiger?

Schakel de stroom uit. Open de zijklep en verwijder de bovenkap. Vervang de filters in deze volgorde: voorfilter (elke 7-30 dagen), intern filter (elke 3-6 maanden), koolstofcomposietfilter (elke 6-12 maanden). Monteer in omgekeerde volgorde. Forceer niet op de filterkern.

Waarom is het luchtdebiet laag?

Controleer of de luchtinlaat en -uitlaat niet geblokkeerd zijn. Blijft het debiet laag, dan is het filter waarschijnlijk verzadigd en moet het worden vervangen. Maak ook regelmatig de bamboebuizen schoon.

Wat te doen als de machine na het starten automatisch stopt?

Dit kan komen door een obstructie van de luchtstroom of overmatige filterweerstand. Schakel de stroom uit, open de kap, controleer of er geen vreemd voorwerp de luchtinlaat blokkeert. Herstart met de snelheid op minimum en verhoog deze geleidelijk.

Wat zijn de belangrijke veiligheidsmaatregelen?

Gebruik het apparaat niet in een omgeving met hoge temperaturen (>50°C), brandbaar of explosief. Gebruik het niet zonder filter. Koppel altijd los voor onderhoud. Laat het snoer niet onder vloerkleden lopen. Volg de lokale elektrische voorschriften. Het apparaat moet correct geaard zijn.

Kan ik de afzuiger gebruiken voor explosieve dampen?

Nee, het is ten strengste verboden dit apparaat te gebruiken voor het afvoeren van gevaarlijke of explosieve dampen. Het is uitsluitend ontworpen voor filtratie van lasrook en niet-explosief stof.

Hoe reinig ik de afzuiger en de bamboebuizen?

Koppel het apparaat los. Reinig de buitenkant met een vochtige doek. De bamboebuizen moeten regelmatig worden gereinigd om snelle verstopping van het filter te voorkomen. Gebruik geen agressieve oplosmiddelen. Filters worden niet gereinigd, maar vervangen.

Wat is de levensduur van de filters?

Het voorfilter moet elke 1 tot 4 weken worden vervangen, afhankelijk van gebruik. Het interne filter (H11) gaat 3 tot 6 maanden mee. Het koolstofcomposietfilter gaat 6 tot 12 maanden mee. Vervang ze zodra de adsorptiecapaciteit afneemt.

Waar vind ik reserveonderdelen en technische ondersteuning?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. Gebruik originele filterconfiguraties om de prestaties te garanderen.

GEBRUIKSAANWIJZING DX2000 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

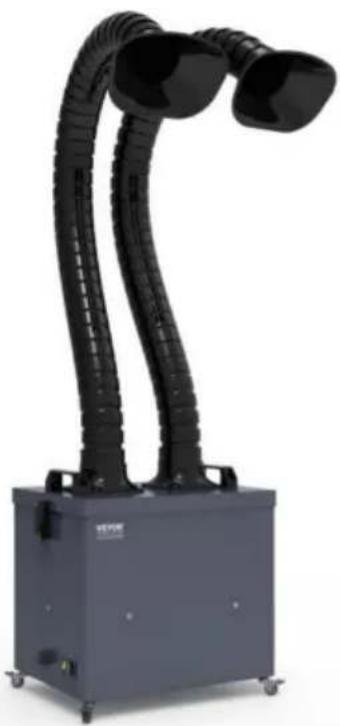

Soldeerdamp

Extractor

MODEL: DX2000

De afbeelding is alleen ter referentie, raadpleeg het daadwerkelijke object

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

GEBRUIKERSINFORMATIE

Geachte gebruikers: Lees voor gebruik de volgende veiligheidsmaatregelen door

om brand of persoonlijk letsel te voorkomen. Het

is verboden dit product te gebruiken in een omgeving met hoge temperaturen

(boven 80 °C), ontvlambare, explosieve of vette omgeving. Wanneer het

apparaat gedurende een lange tijd niet wordt gebruikt, moet de stroom worden losgekoppeld en

ingedrukt en de schakelaar van de machine is gesloten.

De afstand tussen de rookkap en het punt waar de rook direct ontstaat

beïnvloedt het rookeffect. (VEVOR adviseert: de bamboe rookbuis die als

een vraagteken? Rookafstand moet op 10-15 cm worden gehouden)

Hoe langer de pijp, hoe zwakker het rookeffect (VEVOR adviseert: pas de

richting van de ventilator of airconditioner uitlaat rond de afzuigkap die

produceert luchtstroom. U kunt ook een afdichting maken om het effect van luchtstroom op

roken.

Hoe langer de pijp, hoe minder effectief het roken is (VEVOR adviseert: De

tak van de rookpijp kan tot 1,4M)

Hoe vaker de pijp wordt vervangen, hoe zwakker het rookeffect wordt.

(VEVOR-advies: snijd zo min mogelijk hoeken af)

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u begint met monteren,

het product te bedienen of te installeren. Het niet opvolgen van alle instructies

De onderstaande informatie kan leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

Om het risico op brand of elektrische schokken te verminderen, gebruik deze luchtreiniger niet met

een solid-state snelheidsregelaar. Inclusief instructies met betrekking tot een risico

van brand, elektrische schokken of letsel aan personen, voor reiniging en gebruikersonderhoud,

zoals smering.

Gebruik GEEN luchtreiniger met een beschadigd snoer of stekker. Gooi de luchtreiniger weg of

stuur het terug naar een geautoriseerde servicefaciliteit voor onderzoek en/of reparatie.

Laat het snoer NIET onder tapijt lopen. Bedek het snoer niet met kleedjes, lopers,

of soortgelijke bedekkingen.

Leid het snoer NIET onder meubels of apparaten door. Leg het snoer uit de buurt van verkeersgebieden en waar men er niet over kan struikelen. Koppel het apparaat los van de stroomvoorziening voordat u onderhoud

uitvoert. Regelmatige controle: laat uw luchtreiniger regelmatig controleren op tekenen van storing! Stop met gebruiken, controleer of de stekker, het snoer of het apparaat beschadigd is. Overmatig lawaai, onaangename geur of abnormale hitte.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Wanneer een apparaat door of in de buurt van kinderen wordt gebruikt, is nauwlettend toezicht noodzakelijk. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan.

Gebruik het apparaat alleen voor de beoogde huishoudelijke doeleinden zoals beschreven in deze gebruiksaanwijzing. Elk ander gebruik wordt afgeraden, omdat dit brand, elektrische schokken of verwondingen bij mensen kan veroorzaken.

Als het netsnoer beschadigd is, moet het door de fabrikant, de serviceagent of personen met vergelijkbare kwalificaties worden vervangen om gevaar te voorkomen.

Overige veiligheidsregels

1. Koppel altijd de stroomtoevoer los voordat u onderhoud uitvoert aan de luchtreiniger, motor of aansluitdoos.
2. Installatiewerkzaamheden moeten worden uitgevoerd door een gekwalificeerde persoon/personen, in overeenstemming met alle plaatselijke voorschriften en veiligheidsvoorschriften, waaronder de regels voor brandwerende constructies.
3. Volg alle lokale bouw-, veiligheids- en elektriciteitsvoorschriften, evenals de NEC (National Electrical Code) en OSHA (Occupational Safety and Health Act).
4. De levering van elektriciteit moet in overeenstemming zijn met de invoerparameters.
5. Dit apparaat moet goed geaard zijn.
6. Buig of knik de stroomkabels niet.
7. Gebruik het apparaat niet om gevaarlijke of explosieve dampen af te zuigen.
8. De luchtreiniger moet altijd naar buiten worden afgevoerd, in overeenstemming met de plaatselijke voorschriften.
9. Voordat u dit apparaat gaat onderhouden of schoonmaken, schakelt u de stroomtoevoer naar het paneel uit en vergrendelt u deze om te voorkomen dat de stroom wordt ingeschakeld.
10. Gebruik dit apparaat op de manier zoals bedoeld door de fabrikant. Als u vragen heeft, kunt u contact opnemen met de klantenservice.

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur te gebruiken ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, de partij die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om het product te gebruiken ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

interferentie door een of meer van de volgende maatregelen.

De ontvangstantenne opnieuw richten of verplaatsen.

De afstand tussen het product en de ontvanger vergroten.

Het product aansluiten op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

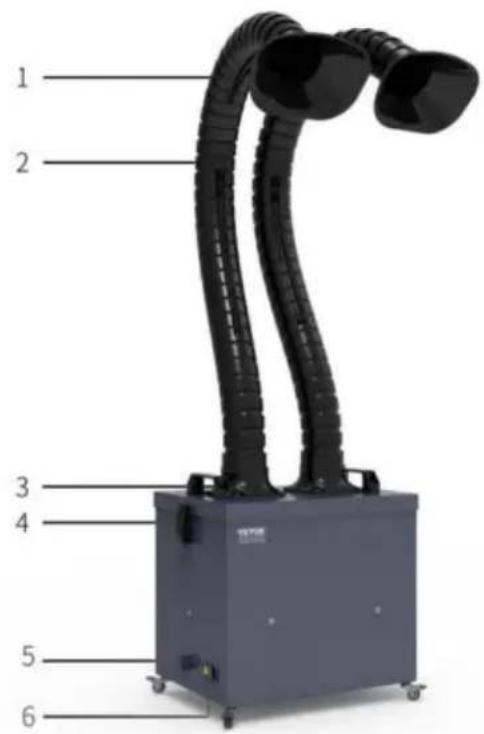

UITERLIJK STRUCTUUR

VEVOR DX2000 rookreiniger volume klein, met vier universele wielen aan de

onderkant, mobiele flexibele plug-in. Rookbuis kan universeel worden aangepast,

toepasbaar op alle soorten werktafels. De gezuiverde lucht voldoet aan de PONY EIA

testcertificering, en het nieuwe filter is tonvormig, wat ook de

stoftolerantie verhoogt. De variabele snelheidsaanpassing met drie blokken kan een

maximale doorstroming van 350-400m3/u bereiken.

1. Rookkap
2. Bamboebuis
3. Flens die
4. Hasp
5. Snelheidsregelknop
6. Schakelen
7. Zwenkwiel

Controleer de volgende onderdelen zorgvuldig. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met de klantenservice of dealers.

Hoofdmachine	1
Elektriciteitsleiding	1
Rook absorberende pijp	2
Rookkap	2
Gebruiksaanwijzing	1
Primaire filtering	5
H11 Scheba	1
Hoofd-effect filtering	1
Rubberen stop	1

GEBRUIKSAANWIJZING

Het opgenomen vermogen van de machine moet worden gebruikt binnen het opgegeven nominale spanningsbereik (volgens het vermogensplaatje op de behuizing) en het is verboden om te gebruiken wanneer de spanning te hoog of te laag is. Schakel de machine uit en haal de stekker uit het stopcontact wanneer u merkt dat de spanning niet stabiel is.

Bij gebruik van de machine is het omgevingstemperatuurbereik van het gas en het stof dat in de aanzuigmond wordt ingeademd: bij kamertemperatuur van 50 °C, en het is verboden om boven of onder dit temperatuurbereik te gebruiken.

Bij gebruik van de machine kan de vochtigheid van het gas en het stof dat door de luchtinlaat wordt ingeademd, 40%-80% bedragen. Overmatige vochtigheid zal het filter snel ongeldig maken en het interne circuit van de machine beschadigen, en het is verboden om te gebruiken wanneer de luchtvochtigheid hoger is dan 80%.

Het is verboden om de machine te gebruiken zonder filterkern. Het direct inademen van roet- of stofdeeltjes in de machine kan schade aan de ventilator en het besturingssysteem veroorzaken. Het gebruik van de machine in de bovenstaande staat, veroorzaakt door het uitstellen van onderhoud op eigen kosten, zal u grotere verliezen opleveren. Het is verboden om de machine te blijven gebruiken nadat het filter ernstig is verstopt, wat de levensduur van de machine aanzienlijk zal verkorten en zelfs schade zal veroorzaken.

aan de machine. De machine moet regelmatig worden schoongemaakt en onderhouden, en de filterbuis moet regelmatig worden vervangen. Om ervoor te zorgen dat de machine goed werkt

voorwaarde.

Wanneer het filter van uw machine minder verstopt is, of wanneer de filterkern niet goed zuigt, verwijder geur, gebruik de filterbuis strikt. Vervang de filterpatroon door de oorspronkelijke configuratie.

Het is verboden om de binnenkant van de machine te openen voor onderhoud. De garantiesticker op de romp is het enige bewijs dat u geniet van de after-sales service. Scheur of beschadig de garantiesticker op de romp niet.

GEBRUIKSAANWIJZING

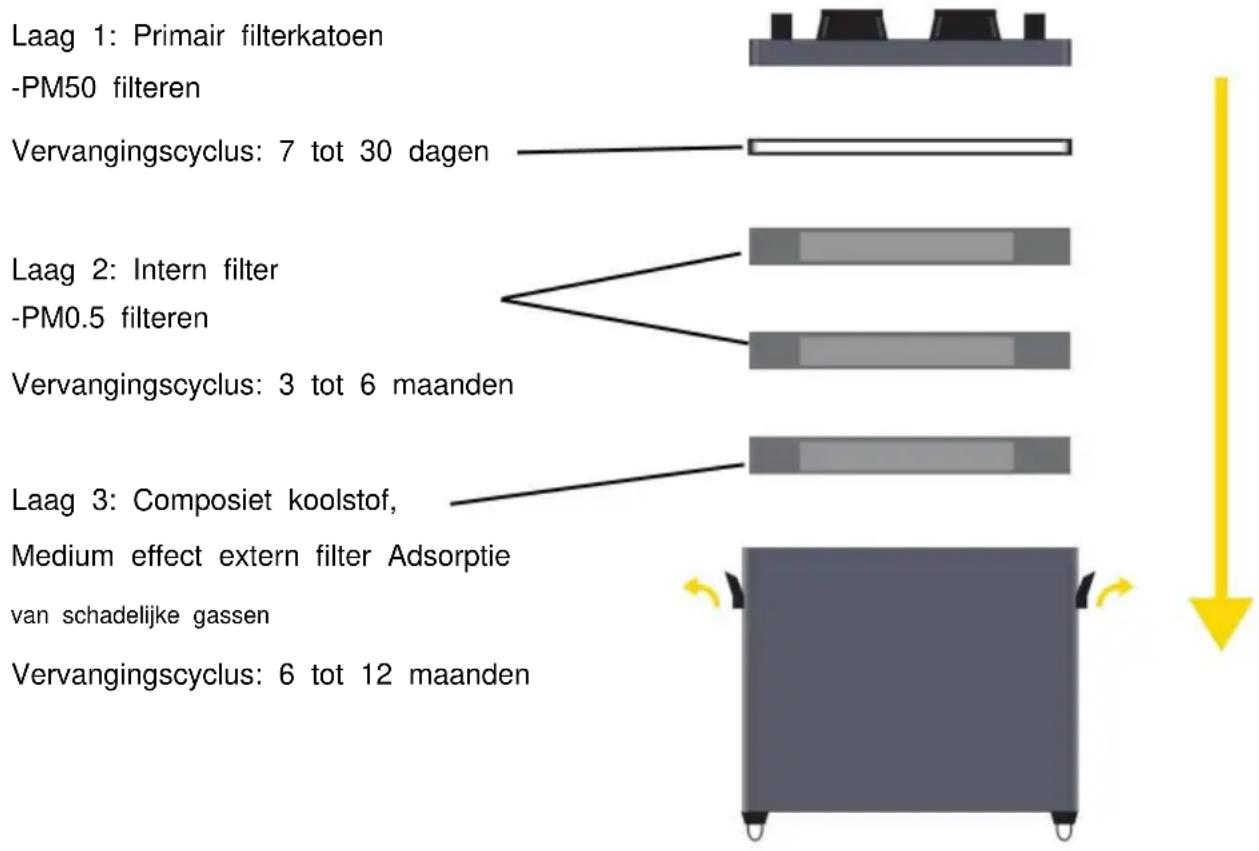

Open de zijsluiting van het hoofdapparaat, verwijder de bovenklep en de volgorde van het filter is wasfilter katoen, olie absorptie cel filter, medium effectfilter en hoogrendementsfilter. Verwijder het filterelement dat nodig is moet worden vervangen en moet u deze in omgekeerde volgorde installeren, volgens de stappen op de afbeelding.

* OPMERKINGEN: Gebruik geen grof geweld om de filterkern naar beneden te drukken, anders kan de doos en de gesp zal beschadigd raken.

Vereisten:

De filterkern moet regelmatig worden vervangen om ervoor te zorgen dat de machine optimaal blijft werken.

goede staat. Voordat u het filtersysteem vervangt en onderhoudt, dient u ervoor te zorgen

dat de stroom uitvalt! Wij zijn niet aansprakelijk voor schade aan de machine die veroorzaakt wordt door

het niet naleven van de voorschriften in de gebruikershandleiding. De

bamboebuis moet regelmatig worden schoongemaakt om te voorkomen dat het filter kapotgaat.

te snel blokkeren.

Wanneer de adsorptiecapaciteit verminderd is, controleer dan of het filter vervangen moet worden

vervangen.

Noteer bij het vervangen van het nieuwe filter de vervangingsdatum. Houd bij

het installeren en verwijderen van de filtercilinder de vier weken

grens met je handen en doe het langzaam in en uit. Bij het hanteren ben je niet

toegestaan om de binnenkant van de kop of het bovenste filter te gebruiken om vervorming of schade te voorkomen

van het filtermateriaal en beïnvloeden het filtratie-effect.

FOUTAFHANDELING

Schakel de stroom uit voordat u de apparatuur controleert en repareert!

Fenomeen: Het systeem werkt nog steeds, maar het windvolume is zwak en de

inademingskracht wordt sterk verminderd.

Reden: De luchtinlaat is geblokkeerd of het filter bereikt de verzadigingsgraad.

Controleer of de stroom is uitgeschakeld, open de bovenklep en controleer of er iets is

aangesloten op de luchtmond. Controleer de luchtuitlaat op verstopping. Als er geen

verschil in inspectie en behandeling, herstarten als het windvolume klein is, het filter

moet worden vervangen.

Fenomeen: Automatische uitschakeling onmiddellijk na het starten van de machine, opnieuw openen

en bovenstaand fenomeen herhalen.

Reden: De interne luchtstroom is onbegaanbaar, de weerstand van de filterkern is te groot, waardoor de

ventilator start, de stroom is te groot en de beveiliging schakelt zichzelf automatisch uit.

Controleer: schakel de stroom uit, open de bovenklep, controleer of er een vreemd

lichaam op de luchtmond is aangesloten; Als er geen verschil is in inspectie en

behandeling, stel de bestandspositie in op een minimum en start de bestandspositie vervolgens opnieuw op naar een

geschikt windniveau. SPECIFICATIEPARAMETER

Model	DX2000-serie
Luchtinlaat	y65mm
Spanning	110~120V (VS)
	220~240V (EU, AUS)
Maximaal vermogen	275W
Luchtsnelheid	19,6 m/s
Geluidsniveau	<68dB
Lengte van de buis	1m
Systeemverkeer	380m3/u
Afmetingen van de hoofdeenheid	405x305x440mm
Gewicht	19KG
Aanwenden	Voorfilter+H11+H11+Hoofdfilter
Laagnummer	4

*De inhoud kan zonder voorafgaande kennisgeving worden bijgewerkt.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet met het huishoudelijk afval worden weggegooid.

normaal huishoudelijk afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

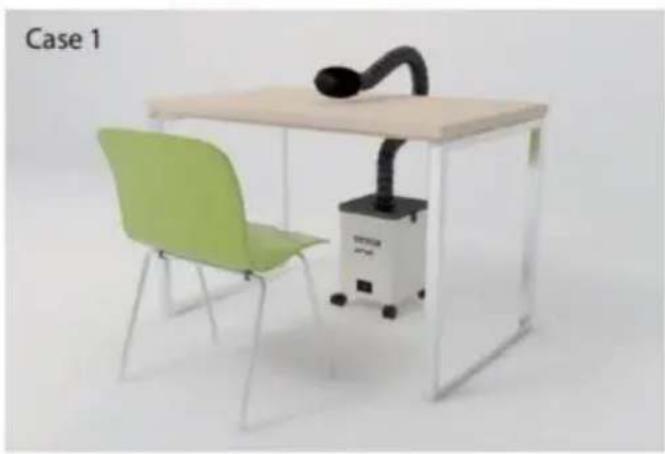

GEBRUIK REFERENTIE

Technische ondersteuning en e-
