DX2000 - Okap Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Odciąg oparów spawalniczych
Marka	Vevor
Model	DX2000
Wymiary jednostki głównej	405 x 305 x 440 mm
Waga	19 kg
Zasilanie	110-120 V (USA) / 220-240 V (UE, Australia)
Maksymalna moc	275 W
Przepływ powietrza systemu	380 m³/h
Prędkość powietrza	19,6 m/s
Poziom hałasu	< 68 dB
Długość przewodu	1 m
Średnica wlotu powietrza	65 mm
Liczba warstw filtracji	4
Rodzaje filtrów	Filtr wstępny + H11 + H11 + Filtr główny (kompozyt węglowy)
Cykle wymiany filtrów	Filtr wstępny: 7-30 dni; Filtr wewnętrzny: 3-6 miesięcy; Filtr kompozytowy węglowy: 6-12 miesięcy
Regulacja prędkości	Zmienna w 3 stopniach
Mobilność	4 kółka skrętne
Maksymalna długość ramienia wydechowego	1,4 m (rurka bambusowa)
Zalecana odległość między okapem a punktem dymu	10-15 cm
Temperatura otoczenia pracy	Do 50°C
Dopuszczalna wilgotność względna	40% - 80%

Często zadawane pytania - DX2000 Vevor

Jak zainstalować odciąg oparów spawalniczych Vevor DX2000?

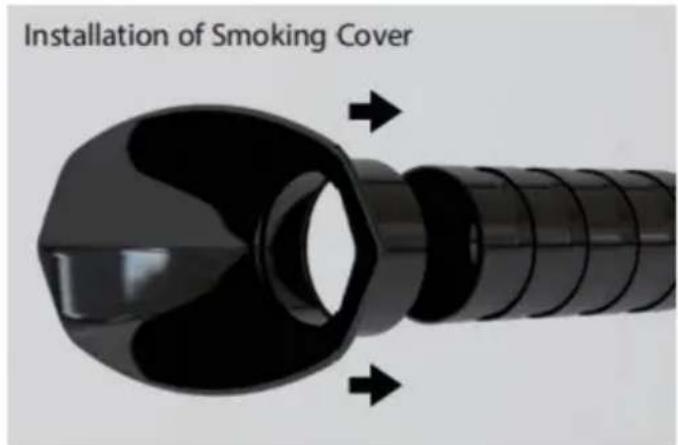

Zmontuj maszynę główną, zamocuj rury do pochłaniania dymu i okapy przeciwdymowe. Użyj czterech kółek skrętnych do przemieszczania. Podłącz urządzenie do gniazdka odpowiedniego dla podanego napięcia (110-120V lub 220-240V). Zapoznaj się z instrukcją, aby uzyskać szczegółowy schemat montażu.

Jaka jest moc i przepływ powietrza DX2000?

Maksymalna moc wynosi 275 W. Przepływ powietrza systemu osiąga 380 m³/h przy maksymalnej prędkości. Prędkość powietrza wynosi 19,6 m/s.

Jak wymienić filtry w odciągu?

Odłącz zasilanie. Otwórz boczny zatrzask i zdejmij górną pokrywę. Wymień filtry w kolejności: filtr wstępny (co 7-30 dni), filtr wewnętrzny (co 3-6 miesięcy), filtr kompozytowy węglowy (co 6-12 miesięcy). Zamontuj w odwrotnej kolejności. Nie naciskaj na rdzeń filtra.

Dlaczego przepływ powietrza jest słaby?

Sprawdź, czy wlot i wylot powietrza nie są zablokowane. Jeśli przepływ nadal jest słaby, filtr jest prawdopodobnie nasycony i należy go wymienić. Regularnie czyść również rurkę bambusową.

Co zrobić, jeśli maszyna zatrzyma się automatycznie po uruchomieniu?

Może to być spowodowane zablokowaniem przepływu powietrza lub nadmiernym oporem filtra. Odłącz zasilanie, otwórz pokrywę, sprawdź, czy żadne ciało obce nie blokuje wlotu powietrza. Uruchom ponownie, ustawiając prędkość na minimum, a następnie stopniowo zwiększaj.

Jakie są ważne środki ostrożności?

Nie używaj urządzenia w środowisku o wysokiej temperaturze (>50°C), łatwopalnym lub wybuchowym. Nie używaj bez filtra. Zawsze odłączaj przed konserwacją. Nie prowadź kabla pod dywanami. Przestrzegaj lokalnych przepisów elektrycznych. Urządzenie musi być prawidłowo uziemione.

Czy mogę używać odciągu do oparów wybuchowych?

Nie, surowo zabrania się używania tego urządzenia do usuwania niebezpiecznych lub wybuchowych oparów. Jest przeznaczone wyłącznie do filtracji dymów spawalniczych i pyłów niewybuchowych.

Jak czyścić odciąg i rurkę bambusową?

Odłącz urządzenie. Wyczyść zewnętrzną część wilgotną szmatką. Rurka bambusowa powinna być regularnie czyszczona, aby zapobiec szybkiemu zatykaniu filtra. Nie używaj agresywnych rozpuszczalników. Filtrów się nie czyści, wymienia się je.

Jaka jest żywotność filtrów?

Filtr wstępny należy wymieniać co 1-4 tygodnie w zależności od użytkowania. Filtr wewnętrzny (H11) wytrzymuje 3-6 miesięcy. Filtr kompozytowy węglowy wytrzymuje 6-12 miesięcy. Wymień je, gdy zdolność adsorpcji spadnie.

Gdzie znaleźć części zamienne i wsparcie techniczne?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancji. Używaj oryginalnych filtrów konfiguracyjnych, aby zapewnić wydajność.

INSTRUKCJA OBSŁUGI DX2000 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ODCIĄG OPARÓW LUTOWNICZYCH

MODEL: DX2000

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

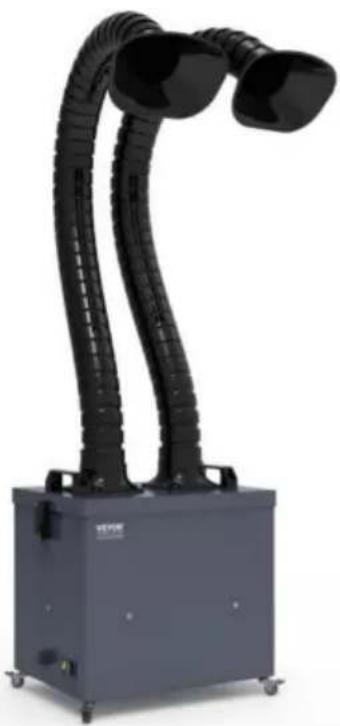

Dym lutowniczy

Ekstraktor

MODEL: DX2000

Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INFORMACJE O UŻYTKOWNIKU

Szanowni Użytkownicy: Przed rozpoczęciem użytkowania prosimy o zapoznanie się z poniższymi środkami ostrożności w celu uniknięcia pożaru lub obrażeń ciała.

Produktu tego nie wolno używać w środowisku o wysokiej temperaturze

(powyżej 80 °C), środowisku łatwopalnym, wybuchowym lub tłustym. W

przypadku dłuższego nieużywania urządzenia należy odłączyć je od zasilania i

wciśnięty, a wyłącznik maszyny jest zamknięty.

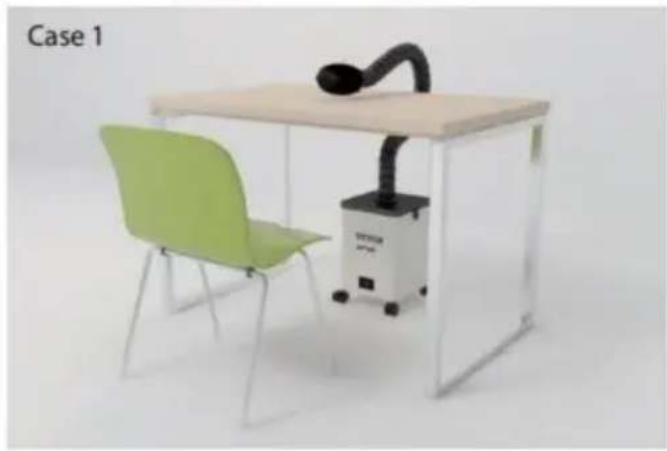

Odległość między okapem dymowym a punktem wytwarzającym dym bezpośrednio

wpływa na efekt palenia. (Wskazówka VEVOR: bambusowa rurka do palenia używana jako

znak zapytania? Odległość palenia powinna wynosić 10-15cm)

Im dłuższa fajka, tym słabszy efekt palenia (rada VEVOR: Dostosuj

kierunek wylotu wentylatora lub klimatyzatora wokół okapu dymowego, który

wytwarza przepływ powietrza. Możesz również wykonać uszczelnienie, aby zablokować wpływ przepływu powietrza na

palenie.

Im dłuższa fajka, tym mniej skuteczne jest jej palenie (wskazówka VEVOR:

odgałęzienie fajki może mieć do 1,4M)

Im częściej wymieniasz fajkę, tym słabszy jest efekt palenia.

(Rada VEVOR: Staraj się iść na skróty tak rzadko, jak to możliwe)

WAŻNE ZABEZPIECZENIA

Przed przystąpieniem do montażu należy przeczytać i zrozumieć całą instrukcję.

obsługiwać lub instalować produkt. Nieprzestrzeganie wszystkich instrukcji

wymienionych poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

OSTRZEŻENIE:

Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy używać tego oczyszczacza powietrza z żadnym urządzeniem sterującym prędkością w stanie stałym. Dołączone instrukcje dotyczą ryzyka pożaru, porażenia prądem elektrycznym lub obrażeń ciała, a także czyszczenia i konserwacji przez użytkownika, np. smarowania.

NIE używaj żadnego oczyszczacza powietrza, jeśli przewód lub wtyczka są uszkodzone. Wyrzuć oczyszczacz powietrza.

lub zwróć go do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy. NIE prowadź przewodu pod dywanem. Nie przykrywaj przewodu dywanikami, chodnikami,

lub podobnymi pokryciami.

NIE prowadź przewodu pod meblami ani urządzeniami. Ułóż przewód z dala od

miejsc, w których można się o niego potknąć. Odłącz urządzenie od

zasilania przed przystąpieniem do serwisowania.

Regularna kontrola: Regularnie sprawdzaj oczyszczacz powietrza pod kątem oznak uszkodzenia.

awaria! Zatrzymaj używanie, sprawdź, czy wtyczka, przewód lub urządzenie nie są uszkodzone.

Nadmierny hałas, nieprzyjemny zapach lub nienormalne ciepło.

Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, lub osoby z brakiem

doświadczenia i wiedzy, jeżeli sprawowano nad nimi nadzór lub udzielono im instrukcji

dotyczących bezpiecznego korzystania z urządzenia i rozumienia zagrożeń

związanych z jego użytkowaniem. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja

nie mogą być wykonywane przez dzieci bez nadzoru.

Należy nadzorować dzieci, aby mieć pewność, że nie bawią się

urządzeniem.

Należy zachować ścisły nadzór, jeżeli z urządzenia korzystają dzieci lub znajdują się one w ich pobliżu.

Należy nadzorować dzieci, aby mieć pewność, że nie bawią się

urządzeniem. Czyszczenie i konserwacja przez użytkownika nie powinny być wykonywane przez dzieci, chyba że

są one starsze i nadzorowane.

Używaj urządzenia wyłącznie zgodnie z przeznaczeniem w gospodarstwie domowym, zgodnie z opisem w tym

dokumencie. Nie zaleca się żadnego innego zastosowania, które może spowodować pożar lub porażenie elektryczne.

porażenie prądem lub spowodowanie obrażeń u ludzi.

W przypadku uszkodzenia przewodu zasilającego należy go wymienić u producenta,

agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Inne zasady bezpieczeństwa

1. Przed przystąpieniem do serwisowania oczyszczacza powietrza, silnika lub innych urządzeń zawsze odłączaj zasilanie.

skrzynka przyłączeniowa.

1. Prace instalacyjne muszą być wykonywane przez osobę(-y) wykwalifikowaną(-e) zgodnie ze wszystkimi lokalnymi przepisami.

i przepisy bezpieczeństwa, w tym przepisy dotyczące konstrukcji ognioodpornych.

1. Przestrzegaj wszystkich lokalnych przepisów budowlanych, bezpieczeństwa i elektrycznych, a także NEC (krajowych

(Kodeks Elektryczny) i OSHA (Ustawa o Bezpieczeństwie i Higienie Pracy).

1. Zasilanie elektryczne musi być zgodne z parametrami wejściowymi.
2. Urządzenie musi być prawidłowo uziemione.
3. Nie zginaj i nie załamuj przewodów zasilających.
4. Nie należy używać oczyszczacza powietrza do usuwania niebezpiecznych lub

wybuchowych oparów. 8. Oczyszczacz powietrza powinien być zawsze odpowietrzany na zewnątrz i zgodnie z lokalnymi przepisami.

1. Przed przystąpieniem do serwisowania lub czyszczenia urządzenia należy wyłączyć zasilanie na panelu i blokadę uniemożliwiającą włączenie zasilania.
2. Używaj tego urządzenia w sposób przewidziany przez producenta. Jeśli masz jakiekolwiek pytania, skontaktuj się z działem obsługi klienta.

ZAPISZ TE INSTRUKCJE

INFORMACJE FCC

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

spełnieniu dwóch warunków:

1) Produkt ten może powodować szkodliwe zakłócenia.

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do korzystania z urządzenia.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy

B urządzeń cyfrowych, zgodnie z częścią 15 przepisów FCC. Limity te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić, wyłączając i włączając produkt, zachęcamy użytkownika do podjęcia próby skorygowania

zakłóceń za pomocą jednego lub kilku z następujących środków: Zmień

orientację lub położenie anteny odbiorczej. Zwiększ

odległość między produktem a odbiornikiem. Podłącz produkt do gniazdka

w innym obwodzie niż ten, do którego podłączony jest odbiornik.

Odbiornik jest podłączony.

W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

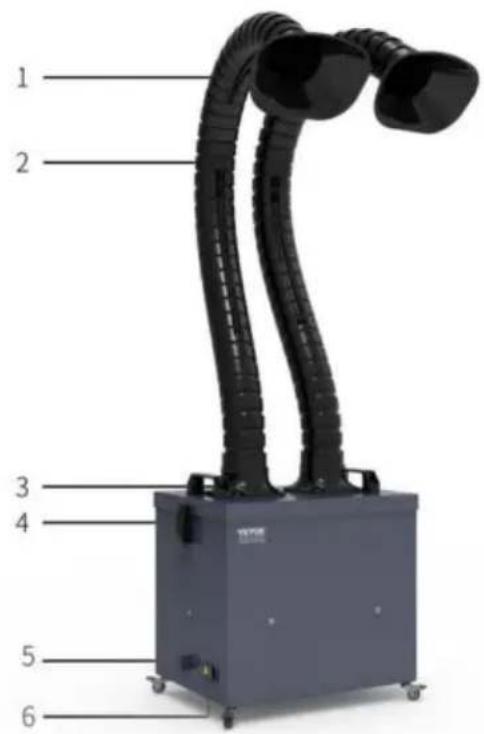

STRUKTURA WYGLĄDU

Oczyszczacz dymu VEVOR DX2000 o małej objętości, z czterema uniwersalnymi kółkami

dolna, mobilna, elastyczna wtyczka. Rurka do palenia może być uniwersalnie regulowana,

odpowiednia do wszystkich typów stołów roboczych. Oczyszczone powietrze jest zgodne z normą PONY EIA certyfikacji testowej, a nowy filtr ma kształt beczki, co również znacznie zwiększa

tolerancję na kurz. Trzyblokowa regulacja prędkości zmiennej może osiągnąć maksymalny przepływ 350-400m3/h.

1. Okap dymny
2. Rurka bambusowa
3. Kołnierz, który
4. Hasp
5. Pokrętło regulacji prędkości
6. Przełącznik
7. Koło skrętne

LISTA PAKOWANIA

Proszę dokładnie sprawdzić następujące części. Jeśli brakuje którejkolwiek lub jest uszkodzona, prosimy o kontakt z działem obsługi klienta lub dealerem.

Maszyna główna	1
Linia energetyczna	1
Rura pochł aniająca dym	2
Kaptur dymny	2
Instrukcja obsługi	1
Filtrowanie podstawowe	5
H11 Szeba	1
Filtrowanie głównego efektu	1
Korek gumowy	1

INSTRUKCJA OBSŁUGI

Moc pobierana przez maszynę musi mieścić się w granicach określonego napięcia znamionowego zasięgu (zgodnie z oznaczeniem mocy na obudowie) i zabronione jest używanie, gdy napięcie jest za wysokie lub za niskie. Wyłącz maszynę i odłącz urządzenie od zasilania, gdy stwierdzisz, że napięcie nie jest stabilne.

Podczas korzystania z urządzenia zakres temperatur otoczenia gazu i pyłu wdychane do ust satyryka: w temperaturze pokojowej 50 °C i jest zabronione używać w temperaturach powyżej lub poniżej tego

zakresu. Podczas używania maszyny wilgotność gazu i pyłu wdychanego przez powietrze wlot wynosi 40%-80%. Nadmierna wilgotność szybko unieważni filtr i uszkodzi wewnętrzny obwód maszyny i zabrania się jej używania w warunkach dużej wilgotności powyżej 80%.

Zabrania się używania maszyny bez rdzenia filtra. Bezpośrednie wdychanie przedostanie się do maszyny cząstek sadzy lub kurzu może spowodować uszkodzenie wentylatora i układu sterowania system. Użycie maszyny w powyższym stanie spowodowane czasem

konserwacja na własny koszt, spowoduje większe straty. Zabrania się dalszego

korzystania z urządzenia po poważnym zablokowaniu filtra, co znacznie skróci żywotność urządzenia, a nawet spowoduje jego uszkodzenie

do maszyny. Maszynę należy regularnie czyścić i konserwować, a

rurkę filtra należy regularnie wymieniać. Aby zapewnić prawidłowe działanie urządzenia

stan : schorzenie.

Gdy filtr maszyny jest mniej zatkany lub gdy rdzeń filtra nie działa prawidłowo, usuń zapach, używaj rurki filtrującej ściśle. Wymień wkład filtra na oryginalna konfiguracja.

Zabrania się otwierania wnętrza maszyny w celu konserwacji.

naklejka gwarancyjna na kadłubie jest jedynym dowodem na to, że korzystasz z serwisu posprzedażowego. Proszę nie zrywać i nie niszczyć naklejki gwarancyjnej umieszczonej na kadłubie.

INSTRUKCJA UŻYCIA

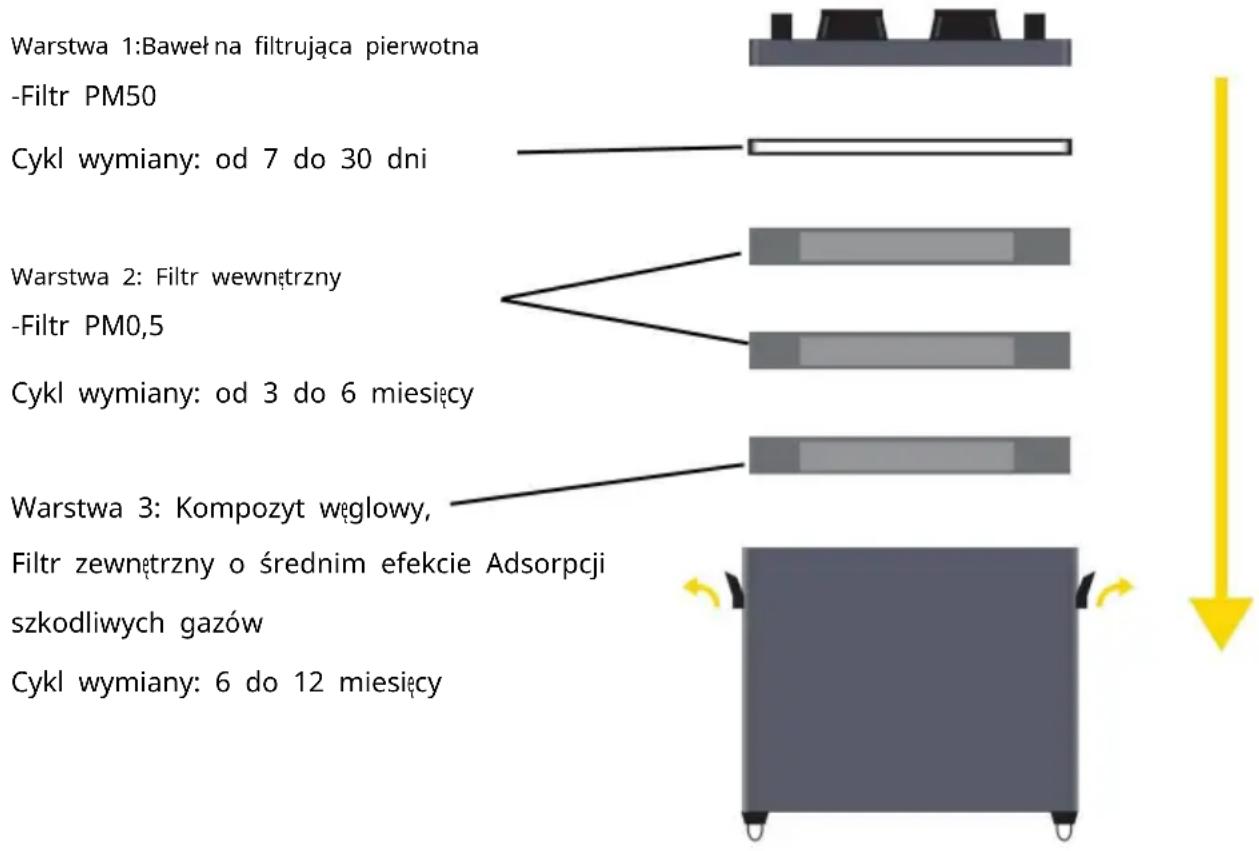

Otwórz boczny zatrzask głównej maszyny, zdejmij górną pokrywę i kolejność mycia filtra to filtr baweł niany, filtr komórkowy pochł aniający olej, medium filtr efektu i filtr o wysokiej wydajności. Usuń element filtra, który wymaga należy wymienić i zamontować go w odwrotnej kolejności, zgodnie z krokami przedstawionymi na rysunku.

* UWAGI: Nie należy używać siły do wciskania rdzenia filtra, gdyż może to spowodować uszkodzenie obudowy. a klamra ulegnie uszkodzeniu.

Wymagania:

Rdzeń filtra należy regularnie wymieniać, aby zapewnić prawidłową pracę urządzenia.

dobry stan. Przed wymianą i konserwacją systemu filtrów, upewnij się,

że prąd jest odcięty! Nie ponosimy odpowiedzialności za uszkodzenia maszyny spowodowane przez

nieprzestrzegania zaleceń zawartych w instrukcji obsługi. Rurkę bambusową

należy regularnie czyścić, aby nie dopuścić do uszkodzenia filtra.

blokowania zbyt szybko.

W przypadku zmniejszenia pojemności adsorpcyjnej należy sprawdzić, czy filtr powinien zostać

wymieniony.

Podczas wymiany nowego filtra należy zapisać datę wymiany. Podczas

instalowania i wyjmowania cylindra filtra należy zachować czterotygodniowy okres

granicę rękoma i powoli wsuwaj i wysuwaj. Podczas obsługi nie

dozwolone jest używanie wewnętrznej części głowicy lub górnego filtra w celu uniknięcia deformacji lub uszkodzenia

materiału filtracyjnego i wpływają na skuteczność filtracji.

OBSŁUGA BŁĘDÓW

Przed sprawdzeniem lub naprawą sprzętu należy odłączyć zasilanie!

Zjawisko: System nadal działa, ale siła wiatru jest słaba, a

sił a wdechu jest znacznie zmniejszona.

Przyczyna: Zablokowany wlot powietrza lub filtr nie osiąga poziomu nasycenia.

Sprawdź, wyłącz zasilanie, otwórz górną pokrywę, sprawdź, czy nie ma tam czegoś

podłączony do otworu powietrza. Sprawdź, czy wylot powietrza nie jest zablokowany. Jeśli nie ma

różnica w kontroli i leczeniu, ponowne uruchomienie, jeśli objętość wiatru jest mała, filtr

należy wymienić.

Zjawisko: Automatyczne wyłączenie maszyny natychmiast po jej uruchomieniu, ponowne otwarcie i powtórzenie

powyższego zjawiska.

Powód: Wewnętrzny przepływ powietrza jest niemożliwy do przebycia, opór rdzenia filtra jest zbyt duży, co

powoduje uruchomienie wentylatora, a prąd jest zbyt duży, następuje automatyczne wyłączenie zabezpieczające.

Sprawdź: wyłącz zasilanie, otwórz górną pokrywę, sprawdź, czy nie ma tam obcych przedmiotów.

korpus podłączony do otworu powietrznego; Jeżeli nie ma różnicy w inspekcji i

leczenie, ustaw pozycję pliku na minimum, a następnie ponownie uruchom pozycję pliku na

odpowiedni poziom wiatru.PARAMETRY SPECYFIKACYJNE

Model	Seria DX2000
Wlot powietrza	65mm
Woltaż	110~120 V (Stany Zjednoczone)
	220 ~ 240 V (UE, Australia)
Maksymalna moc	275 W
Prędkość powietrza	19,6 m/s
Poziom hał asu	<68dB
Długość kanału u	1m
Ruch systemowy	380m3/godz.
Wymiary jednostki głównej	405 x305 x440 mm
Waga	19 KG
Wdrożyć	Filtr wstępny + H11 + H11 + Filtr główny
Numer warstwy	4

*Treść może ulec aktualizacji bez powiadomienia.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej

2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unii Europejskiej. Dotyczy produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z

normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.

UŻYJ ODNIESIENIA

INSTALACJA AKCESORIÓW

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

SOLDEERROOKAFZUIGER

MODEL: DX2000
