XF180 - Afzuigkap Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Rookafzuigkap / Luchtreiniger
Merk	Vevor
Model	XF180
Afmetingen (LxBxH)	265 x 265 x 340 mm
Netto gewicht	8,1 kg
Voeding	110-120 V (VS) / 220-240 V (EU, Australië)
Maximaal vermogen	85 W
Max. luchtdebiet	200 m³/h
Luchtsnelheid	17 m/s
Geluidsniveau	< 70 dB
Lengte van de leiding	1 m
Inlaatdiameter	65 mm
Aantal snelheden	3 (laag, midden, hoog)
Filtertype	Voorfilter + H11 + koolstof composietfilter
Aantal filtratielagen	3
Filtervervangingsalarm	Ja, na 2500 uur
Zwenkwielen	4 zwenkwielen
Rookslang	Verstelbare bamboe buis
Max. omgevingstemperatuur	50 °C
Omgevingsvochtigheid	40% tot 80%
Aarding	Verplicht
Certificeringen	FCC (Deel 15), PONY EIA
Garantie	Elektronisch certificaat via www.vevor.com/support
Onderhoud	Regelmatige reiniging, periodieke vervanging van filters

Veelgestelde vragen - XF180 Vevor

Hoe installeer ik de Vevor XF180 rookafzuigkap?

Zorg ervoor dat het apparaat is losgekoppeld. Plaats het op een stabiele ondergrond, stel de bamboe buis in op de aanbevolen afstand van 10-15 cm van de rookbron. Sluit de voeding aan en selecteer de gewenste snelheid.

Hoe vervang ik het filter?

Schakel de stroom uit. Open de twee lussen, verwijder de bovenkap, haal het oude filter eruit en plaats het nieuwe. Plaats de kap terug zonder dwang. Houd u aan de vervangingscycli: primair filter 7-30 dagen, intern filter 3-6 maanden, extern filter 6-12 maanden.

Waarom is de luchtstroom laag?

Controleer of de luchtinlaat niet geblokkeerd is. Als het filter verzadigd is, vervang het dan. Controleer de luchtafvoer. Als het probleem aanhoudt, verlaag de snelheid tot het minimum en start opnieuw.

Wat te doen als de machine automatisch stopt?

Dit kan komen door overmatige weerstand van het filter. Schakel de stroom uit, controleer op verstoppingen. Als er niets is, start dan opnieuw op de laagste snelheid.

Hoe reinig ik de afzuigkap?

Koppel het apparaat los. Reinig de buitenkant met een vochtige doek. De bamboe buis moet regelmatig worden gereinigd. Gebruik geen schurende middelen.

Wat is de ideale afstand tussen de afzuigkap en de rookbron?

Vevor beveelt een afstand van 10 tot 15 cm aan voor een optimaal effect.

Kan de afzuigkap buitenshuis worden gebruikt?

Nee, deze is alleen ontworpen voor gebruik binnenshuis. Gebruik hem niet in een vochtige omgeving of bij hoge temperaturen (boven 80°C) of ontvlambare omgeving.

Hoe stel ik de snelheid in?

Gebruik de draaiknop: lage temperatuur (1), middenbereik (2), hoog bereik (3), uit (4). De bijbehorende snelheden zijn laag, gemiddeld en hoog.

Is de garantie geldig als ik het apparaat demonteer?

Nee, de garantiesticker mag niet worden beschadigd. Het openen van de machine maakt de garantie ongeldig. Neem voor onderhoud contact op met de klantenservice.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice via www.vevor.com/support. Vervangingsfilters zijn verkrijgbaar bij erkende dealers.

GEBRUIKSAANWIJZING XF180 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

LUCHTREINIGER

MODEL: XF180

De afbeelding is alleen ter referentie, raadpleeg het daadwerkelijke object

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

GEBRUIKERSINFORMATIE

Geachte gebruikers: Lees voor gebruik de volgende veiligheidsmaatregelen door

om brand of persoonlijk letsel te voorkomen. Het

is verboden dit product te gebruiken in een omgeving met hoge temperaturen

(boven 80 °C), ontvlambare, explosieve of vette omgeving. Wanneer het

apparaat gedurende een lange tijd niet wordt gebruikt, moet de stroom worden losgekoppeld en

ingedrukt en de schakelaar van de machine is gesloten.

De afstand tussen de rookkap en het punt waar de rook direct ontstaat

beïnvloedt het rookeffect. (VEVOR adviseert: de bamboe rookbuis die als

een vraagteken? Rookafstand moet op 10-15 cm worden gehouden)

Hoe langer de pijp, hoe zwakker het rookeffect (VEVOR adviseert: pas de

richting van de ventilator of airconditioner uitlaat rond de afzuigkap die

produceert luchtstroom. U kunt ook een afdichting maken om het effect van luchtstroom op

roken.

Hoe langer de pijp, hoe minder effectief het roken is (VEVOR adviseert: De

tak van de rookpijp kan tot 1,4M)

Hoe vaker de pijp wordt vervangen, hoe zwakker het rookeffect wordt.

(VEVOR-advies: snijd zo min mogelijk hoeken af)

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u begint met monteren,

het product te bedienen of te installeren. Het niet opvolgen van alle vermelde instructies

onderstaande instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

Om het risico op brand of elektrische schokken te verminderen, gebruik deze luchtreiniger niet met een solid-state snelheidsregelaar.

Inclusief instructies met betrekking tot een risico van brand, elektrische schokken of letsel aan personen, voor reiniging en gebruikersonderhoud, zoals smering.

Gebruik GEEN luchtreiniger met een beschadigd snoer of stekker. Gooi de luchtreiniger weg of stuur hem terug naar een geautoriseerde servicefaciliteit voor onderzoek en/of reparatie.

Laat het snoer NIET onder tapijt lopen. Bedek het snoer niet met kleedjes, lopers of soortgelijke bedekkingen.

Gebruik GEEN luchtreiniger met een beschadigd snoer of stekker. Gooi de luchtreiniger weg.

zuiveraar of stuur het terug naar een geautoriseerde servicefaciliteit voor onderzoek en/of reparatie.

Laat het snoer NIET onder tapijt lopen. Bedek het snoer niet met kleedjes, lopers,

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Leid het snoer NIET onder meubels of apparaten door. Leg het snoer uit de buurt van verkeersgebied en waar men niet over kan struikelen. Koppel het apparaat los van de voeding voordat u onderhoud pleegt.

Regelmatige controle: laat uw luchtreiniger regelmatig controleren op tekenen van storing! Stop met gebruiken, controleer of de stekker, het snoer of het apparaat beschadigd is. Overmatig lawaai, onaangename geur of abnormale hitte.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Wanneer een apparaat door of in de buurt van kinderen wordt gebruikt, is nauwlettend toezicht noodzakelijk. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan en onder toezicht staan.

Gebruik het apparaat alleen voor de beoogde huishoudelijke doeleinden zoals beschreven in deze gebruiksaanwijzing. Elk ander gebruik wordt afgeraden, omdat dit brand, schokken of verwondingen bij mensen kan veroorzaken.

Als het netsnoer beschadigd is, moet het door de fabrikant, de serviceagent of personen met vergelijkbare kwalificaties worden vervangen om gevaar te voorkomen.

Overige veiligheidsregels

1. Koppel altijd de stroomtoevoer los voordat u onderhoud uitvoert aan de luchtreiniger, motor of aansluitdoos.
2. Installatiewerkzaamheden moeten worden uitgevoerd door een gekwalificeerde persoon/personen, in overeenstemming met alle plaatselijke voorschriften en veiligheidsvoorschriften, waaronder de regels voor brandwerende constructies.
3. Volg alle lokale bouw-, veiligheids- en elektriciteitsvoorschriften, evenals de NEC (National Electrical Code) en OSHA (Occupational Safety and Health Act).
4. De levering van elektriciteit moet in overeenstemming zijn met de invoerparameters.
5. Dit apparaat moet goed geaard zijn.
6. Buig of knik de stroomkabels niet.
7. Gebruik het apparaat niet om gevaarlijke of explosieve dampen af te zuigen.
8. De luchtreiniger moet altijd naar buiten worden afgevoerd, in overeenstemming met de plaatselijke voorschriften.
9. Voordat u dit apparaat gaat onderhouden of schoonmaken, schakelt u de stroomtoevoer naar het paneel uit en vergrendelt u deze om te voorkomen dat de stroom wordt ingeschakeld.
10. Gebruik dit apparaat op de manier zoals bedoeld door de fabrikant. Als u vragen heeft, kunt u contact opnemen met de klantenservice.

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product mag geen schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke

interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie niet zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door

het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne.

Vergroot de afstand tussen het product en de ontvanger. Sluit het

product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

ontvanger is aangesloten.

Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

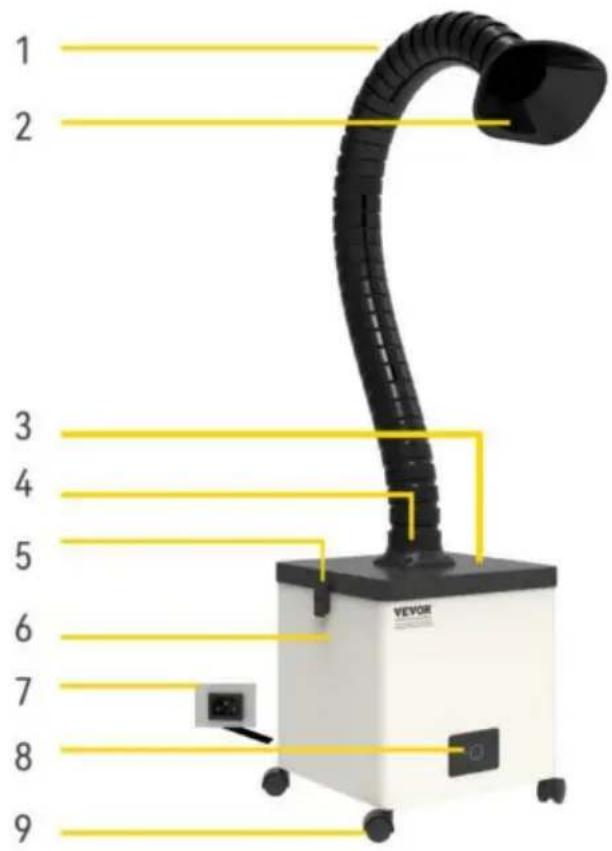

UITERLIJK STRUCTUUR

VEVOR XF180/XF250 rookreiniger, klein volume, met vier universele wielen aan de onderkant, mobiel en flexibel inplugbaar. De rookbuis kan universeel worden aangepast en is toepasbaar op alle soorten werktafels. De gezuiverde lucht voldoet aan de PONY EIA-testcertificering, en het nieuwe filter is tonvormig, wat ook de stoftolerantie verhoogt. De variabele snelheidsaanpassing met drie standen kan een maximale doorstroming van 180-250 m³/u bereiken.

1. Bamboebuis
2. Rookkap
3. Bovenste deksel
4. Flens
5. Hasp
6. Gastheer
7. Stroomkabelinterface
8. Schakelaar
9. Zwenkwiel

PAKLIJST

Controleer de volgende onderdelen zorgvuldig. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met de klantenservice of de dealer.

Hoofdmachine	1
Elektriciteitsleiding	1
Rook absorberende pijp	1
Garantiekaart	1
Gebruiksaanwijzing	1
Primaire filtering	5
H11 Scheba	1
Hoofd-effect filtering	1

GEBRUIKSAANWIJZING

Het opgenomen vermogen van de machine moet worden gebruikt binnen het opgegeven nominale spanningsbereik (volgens het vermogensmerkteken op de behuizing) en het is verboden om te gebruiken wanneer de spanning te hoog of te laag is. Schakel de machine uit en trek de stekker uit het stopcontact wanneer u merkt dat de spanning niet stabiel is.

Bij gebruik van de machine is het omgevingstemperatuurbereik van het gas en het stof dat in de machine wordt ingeademd: bij kamertemperatuur van 50 °C, en het is verboden om boven of onder dit temperatuurbereik te gebruiken.

Bij gebruik van de machine kan de vochtigheid van het gas en het stof dat door de lucht wordt ingeademd, toenemen. De inlaat is 40%-80%. Overmatige vochtigheid zal het filter snel ongeldig maken en het interne circuit van de machine beschadigen, en het is verboden om het te gebruiken als de luchtvochtigheid hoger is dan 80%.

Het is verboden om de machine te gebruiken zonder filterkern. Het direct inademen van roet- of stofdeeltjes in de machine kan schade aan de ventilator en het besturingssysteem veroorzaken. Het gebruik van de machine in de bovenstaande staat veroorzaakt door de tijd van onderhoud op eigen kosten, zal u grotere verliezen opleveren. Het is verboden om de machine te blijven gebruiken nadat het filter ernstig is verstopt,

wat de levensduur van de machine aanzienlijk zal verkorten en zelfs schade aan de machine zal veroorzaken. De machine moet regelmatig worden schoongemaakt en onderhouden, en de filterbuis moet regelmatig worden vervangen om ervoor te zorgen dat de machine in goede staat verkeert.

Wanneer het filter van uw machine minder verstopt is, of wanneer de filterkern niet goed zuigt, verwijder geur, gebruik de filterbuis strikt. Vervang de filterpatroon door de oorspronkelijke configuratie.

Het is verboden om de binnenkant van de machine te openen voor onderhoud. De garantiesticker op de romp is het enige bewijs dat u geniet van de aftersalesservice. Scheur of beschadig de garantiesticker op de romp niet.

Belangrijkste punt Operatie

Druk op de eerste draai op laag

Druk op de tweede middentonenknop

Druk op de derde luxe

Druk op de vierde uitschakeling

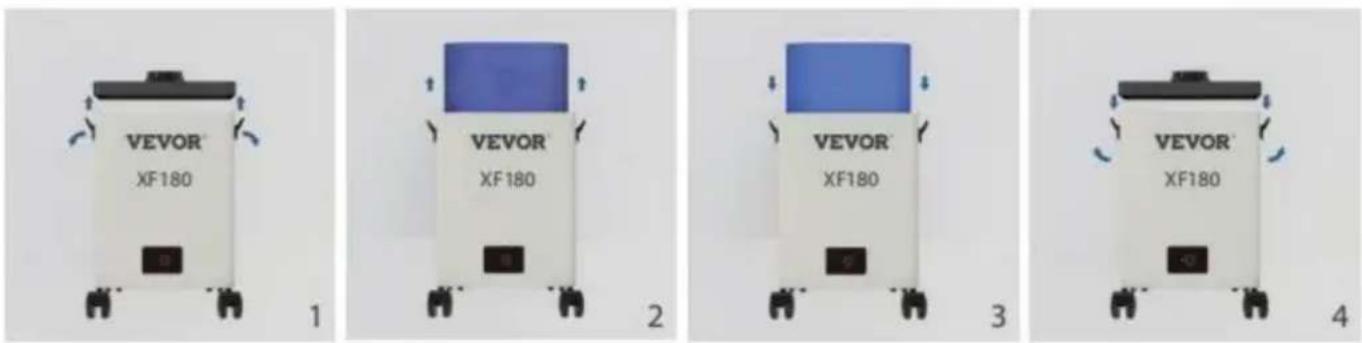

VERVANGING EN ONDERHOUD VAN HET FILTRATIESYSTEEM

1. Open beide kanten van de gesp en verwijder de bovenste uitsparing.
2. Verwijder het verzadigde filter.
3. Plaats de nieuwe filterbuis voorzichtig in het installatiedeksel van de machine en

Maak hem goed vast.

1. De bovenklep moet soepel in de doos worden geplaatst.

* OPMERKINGEN: Gebruik geen grof geweld om de filterkern naar beneden te drukken, anders kan de doos en de gesp beschadigd raken.

Vereisten:

De filterkern moet regelmatig worden vervangen om ervoor te zorgen dat de machine optimaal blijft werken. Voordat u het filtersysteem vervangt en onderhoudt, dient u ervoor te zorgen dat de stroom uitvalt! Wij zijn niet aansprakelijk voor schade aan de machine die veroorzaakt wordt door het niet naleven van de voorschriften in de gebruikershandleiding.

De bamboebuis moet regelmatig worden schoongemaakt om te voorkomen dat het filter te snel blokkeert.

Wanneer de adsorptiecapaciteit verminderd is, controleer dan of het filter vervangen moet worden.

Noteer bij het vervangen van het nieuwe filter de vervangingsdatum. Houd bij het installeren en verwijderen van de filtercilinder de vier weken grens met je handen en doe het langzaam in en uit. Bij het hanteren ben je niet toegestaan om de binnenkant van de kop of het bovenste filter te gebruiken om vervorming of schade te voorkomen van het filtermateriaal en beïnvloeden het filtratie-effect.

grens met je handen en doe het langzaam in en uit. Bij het hanteren ben je niet toegestaan om de binnenkant van de kop of het bovenste filter te gebruiken om vervorming of schade te voorkomen van het filtermateriaal en beïnvloeden het filtratie-effect.

Het filtervervangingsalarm wordt geactiveerd na 2500 bedrijfsuren van de machine.

-PM50 filteren

Vervangingscyclus: 7 tot 30 dagen

Vervangingscyclus: 7 tot 30 dagen

Vervangingscyclus: 3 tot 6 maanden

Laag 3: Composiet koolstof, gemiddeld effect extern filter. Adsorptie van schadelijke gassen. Vervangingscyclus: 6 tot 12 maanden.

FOUTAFHANDELING

Schakel de stroom uit voordat u de apparatuur controleert en repareert!

Fenomeen: Het systeem werkt nog steeds, maar het windvolume is zwak en de inademingskracht wordt sterk verminderd.

Reden: De luchtinlaat is geblokkeerd of het filter bereikt de verzadigingsgraad.

Controleer of de stroom is uitgeschakeld, open de bovenklep en controleer of er iets is aangesloten op de luchtmond. Controleer de luchtuitlaat op verstopping. Als er geen verschil is in inspectie en behandeling, herstarten als het windvolume klein is, het filter moet worden vervangen.

Fenomeen: Automatische uitschakeling onmiddellijk na het starten van de machine, opnieuw openen en bovenstaand fenomeen herhalen.

Reden: De interne luchtstroom is onbegaanbaar, de weerstand van de filterkern is te groot, waardoor de ventilator start, de stroom is te groot en de beveiliging schakelt zichzelf automatisch uit.

Controleer: schakel de stroom uit, open de bovenklep, controleer of er een vreemd

lichaam aangesloten op de luchtmond; Als er geen verschil is in inspectie en

behandeling, stel de bestandspositie in op een minimum en start de bestandspositie vervolgens opnieuw op naar een

geschikt windniveau. SPECIFICATIEPARAMETER

Model	XF180-serie
Luchtinlaat	y65mm
Spanning	110~120V (VS)
	220~240V (EU, AUS)
Maximaal vermogen	85W
Luchtsnelheid	17m/s
Geluidsniveau	<70dB
Lengte van de buis	1m
Systeemverkeer	200m3/u
Afmetingen van de hoofdeenheid	265x265x340mm
Gewicht	8,1 kg
Aanwenden	Voorfilter+H11+Hoofdfilter
Laagnummer	3

*De inhoud kan zonder voorafgaande kennisgeving worden bijgewerkt.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/

EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de

Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle

accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale

huishoudelijke afval worden weggegooid, maar moeten naar een inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten.

GEBRUIKSREFERENTIE

Case 1

Technische ondersteuning en e-
