DX2000II - Afzuigkap Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Lasrookafzuiger
Merk	Vevor
Model	DX2000II
Afmetingen (L x B x H)	425 x 315 x 520 mm
Gewicht	23 kg
Voeding	110-120 V (VS) / 220-240 V (EU, Australië)
Maximaal vermogen	280 W
Maximale luchtstroom	459 m³/h
Geluidsniveau	< 64 dB
Diameter luchtingang	115 mm
Lengte slang	2 m
Aantal filterlagen	4
Filtertypes	Primair, tussenliggend, hoogrendement
Luchtsnelheid	23 m/s
Omgevingstemperatuurbereik	50 °C max (gas en stof bij inlaat)
Omgevingsvochtigheid	40% tot 80%
Functies	Aan/uit, variabele snelheidsregeling (10-100%), timer (1-300 u), afstandsbediening, paneelvergrendeling
Afstandsbediening	Ja, aanbevolen afstand 2-3 m
Paneelvergrendeling	Ja, toegankelijk via afstandsbediening
Timer uitschakeling	Ja, van 1 tot 300 uur
Wielen	4 universele wielen
Inbegrepen accessoires	Hoofdmachine, stroomkabel, gegolfde slang met klem, afstandsbediening, filter, schroevendraaier, gebruikershandleiding
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - DX2000II Vevor

Hoe installeer ik de Vevor DX2000II lasrookafzuiger?

Monteer de gegolfde slang op de luchtingang met behulp van de slangklem. Sluit de stroomkabel aan. Plaats het apparaat op een stabiele ondergrond. Gebruik de wielen om het te verplaatsen. Zorg ervoor dat de afstand tussen de mondstuk en de rookbron 10-15 cm is voor optimale efficiëntie.

Hoe stel ik de zuigsnelheid in?

Gebruik de '+' en '-' toetsen op het bedieningspaneel of de afstandsbediening om de snelheid aan te passen van 10 tot 100. Het digitale display geeft het huidige niveau weer. Een hogere waarde komt overeen met een sterkere zuigkracht.

Hoe gebruik ik de timer voor automatische uitschakeling?

Druk op de timeruitschakelingtoets. Het scherm toont 'HXXX'. Gebruik de '+' en '-' toetsen om het aantal uren in te stellen (1 tot 300). Druk nogmaals op de toets om te bevestigen. De machine stopt automatisch na de ingestelde tijd. Stel 'H000' in om te annuleren.

Hoe vergrendel ik het bedieningspaneel?

Druk op de paneelvergrendelingstoets (afstandsbediening). Alle toetsen op het paneel worden uitgeschakeld. Om te ontgrendelen, druk nogmaals op dezelfde toets of haal de stekker eruit en steek hem er weer in.

Wanneer moet ik het filter vervangen?

Vervang het filter wanneer de zuigcapaciteit afneemt, de luchtstroom zwak is of het filter verzadigd is. Controleer regelmatig de 4 lagen (primair, tussenliggend, hoogrenderend). Gebruik alleen originele Vevor filters om de prestaties te garanderen.

Hoe vervang ik het filter?

Schakel de stroom uit. Open de behuizing door de vlinderschroef linksom te draaien. Verwijder de filters aan de bovenkant, laag voor laag. Vervang de benodigde laag en monteer van onder naar boven. Forceer niet op de filterkern.

Wat te doen als de zuigkracht zwak is?

Controleer of de luchtingang of uitgang geblokkeerd zijn. Maak de slang schoon. Als het probleem aanhoudt, is het filter waarschijnlijk verzadigd en moet het worden vervangen. Zorg er ook voor dat de afstand tussen de mondstuk en de rookbron niet te groot is (10-15 cm aanbevolen).

De machine stopt direct na het starten, wat te doen?

Dit kan worden veroorzaakt door een verstopping van de luchtstroom of een te vervuild filter. Schakel de stroom uit, open de kap, controleer of er geen voorwerpen de ingang blokkeren. Start opnieuw op minimale snelheid (10) en verhoog geleidelijk. Als het probleem aanhoudt, vervang dan het filter.

Hoe reinig ik de afzuiger?

Haal de stekker uit het stopcontact. Reinig de buitenkant met een vochtige doek. Reinig regelmatig de slang om snelle verstopping van het filter te voorkomen. Gebruik nooit oplosmiddelen of schurende producten. Voor het filter wordt alleen vervanging aanbevolen, niet reinigen.

Waar vind ik onderdelen en klantenservice?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. Daar kunt u vervangende filters en andere onderdelen bestellen. Bewaar de garantiesticker op het apparaat; deze is nodig voor de klantenservice.

GEBRUIKSAANWIJZING DX2000II Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

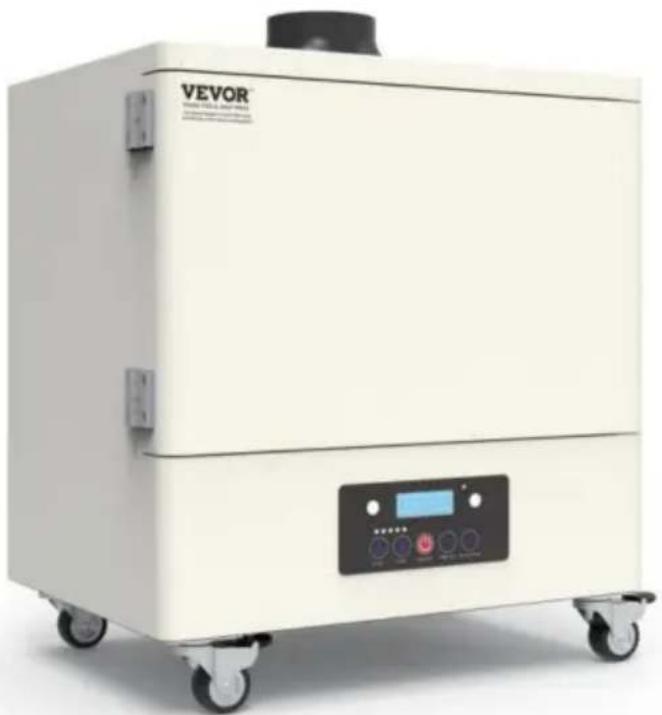

SOLDEERROOKAFZUIGER

MODEL: DX2000II

De afbeelding is alleen ter referentie, raadpleeg het daadwerkelijke object

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

GEBRUIKERSINFORMATIE

Geachte gebruikers: Lees voor gebruik de volgende veiligheidsmaatregelen door

om brand of persoonlijk letsel te voorkomen. Het is

verboden dit product te gebruiken in een omgeving met hoge temperaturen

(boven 80 °C), ontvlambare, explosieve of vette omgeving. Wanneer het

apparaat gedurende een lange tijd niet wordt gebruikt, moet de stroom worden losgekoppeld en

ingedrukt en de schakelaar van de machine is gesloten.

De afstand tussen de rookkap en het punt waar de rook direct ontstaat

beïnvloedt het rookeffect. (VEVOR adviseert: de bamboe rookbuis die als

een vraagteken? Rookafstand moet op 10-15 cm worden gehouden)

Hoe langer de pijp, hoe zwakker het rookeffect (VEVOR adviseert: pas de

richting van de ventilator of airconditioner uitlaat rond de afzuigkap die

produceert luchtstroom. U kunt ook een afdichting maken om het effect van luchtstroom op

roken.

Hoe langer de pijp, hoe minder effectief het roken is (VEVOR adviseert: De

tak van de rookpijp kan tot 1,4M)

Hoe vaker de pijp wordt vervangen, hoe zwakker het rookeffect wordt.

(VEVOR-advies: snijd zo min mogelijk hoeken af)

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u begint met monteren,

het product te bedienen of te installeren. Het niet opvolgen van alle instructies

De onderstaande informatie kan leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

Om het risico op brand of elektrische schokken te verminderen, gebruik deze luchtreiniger niet met een solid-state snelheidsregelaar.

Inclusief instructies met betrekking tot een risico van brand, elektrische schokken of letsel aan personen, voor reiniging en gebruikersonderhoud, zoals smering.

Gebruik GEEN luchtreiniger met een beschadigd snoer of stekker. Gooi de luchtreiniger weg of stuur hem terug naar een geautoriseerde servicefaciliteit voor onderzoek en/of reparatie.

Laat het snoer NIET onder tapijt lopen. Bedek het snoer niet met kleedjes, lopers of soortgelijke bedekkingen.

Gebruik GEEN luchtreiniger met een beschadigd snoer of stekker. Gooi de lucht weg

zuiveraar of stuur het terug naar een geautoriseerde servicefaciliteit voor onderzoek en/of reparatie.

Laat het snoer NIET onder tapijt lopen. Bedek het snoer niet met kleedjes, lopers,

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Leid het snoer NIET onder meubels of apparaten door. Leg het snoer uit de buurt van verkeersgebieden en waar men er niet over kan struikelen. Koppel het apparaat los van de stroomvoorziening voordat u onderhoud uitvoert.

uitvoert. Regelmatige controle: laat uw luchtreiniger regelmatig controleren op tekenen van storing! Stop met gebruiken, controleer of de stekker, het snoer of het apparaat beschadigd is. Overmatig lawaai, onaangename geur of abnormale hitte.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Wanneer een apparaat door of in de buurt van kinderen wordt gebruikt, is nauwlettend toezicht noodzakelijk. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan.

Gebruik het apparaat alleen voor de beoogde huishoudelijke doeleinden zoals beschreven in deze gebruiksaanwijzing. Elk ander gebruik wordt afgeraden, omdat dit brand, schokken of verwondingen bij mensen kan veroorzaken.

Als het netsnoer beschadigd is, moet het door de fabrikant, de serviceagent of personen met vergelijkbare kwalificaties worden vervangen om gevaar te voorkomen.

Overige veiligheidsregels

1. Koppel altijd de stroomtoevoer los voordat u onderhoud uitvoert aan de luchtreiniger, motor of aansluitdoos.
2. Installatiewerkzaamheden moeten worden uitgevoerd door een gekwalificeerde persoon (personen) in overeenstemming met alle plaatselijke en veiligheidsvoorschriften, waaronder de regels voor brandwerende constructies.
3. Volg alle lokale bouw-, veiligheids- en elektriciteitsvoorschriften, evenals de NEC (National Electrical Code) en OSHA (Occupational Safety and Health Act).
4. De levering van elektriciteit moet in overeenstemming zijn met de invoerparameters.
5. Dit apparaat moet goed geaard zijn.
6. Buig of knik de stroomkabels niet.
7. Gebruik het apparaat niet om gevaarlijke of explosieve dampen af te zuigen.
8. De luchtreiniger moet altijd naar buiten worden afgevoerd, in overeenstemming met de plaatselijke voorschriften.
9. Voordat u dit apparaat gaat onderhouden of schoonmaken, schakelt u de stroomtoevoer naar het paneel uit en vergrendelt u deze om te voorkomen dat de stroom wordt ingeschakeld.
10. Gebruik dit apparaat op de manier zoals bedoeld door de fabrikant. Als u vragen heeft, kunt u contact opnemen met de klantenservice.

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat interferentie niet zal optreden in een bepaalde installatie. Als dit product wel schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, die kan worden vastgesteld door het product uit- en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de verstoring te verhelpen door een of meer van de volgende maatregelen.

ÿ Heroriënteer of verplaats de ontvangstantenne. ÿ Vergroot

de afstand tussen het product en de ontvanger. ÿ Sluit het product aan op

een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

ontvanger is aangesloten.

ÿ Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

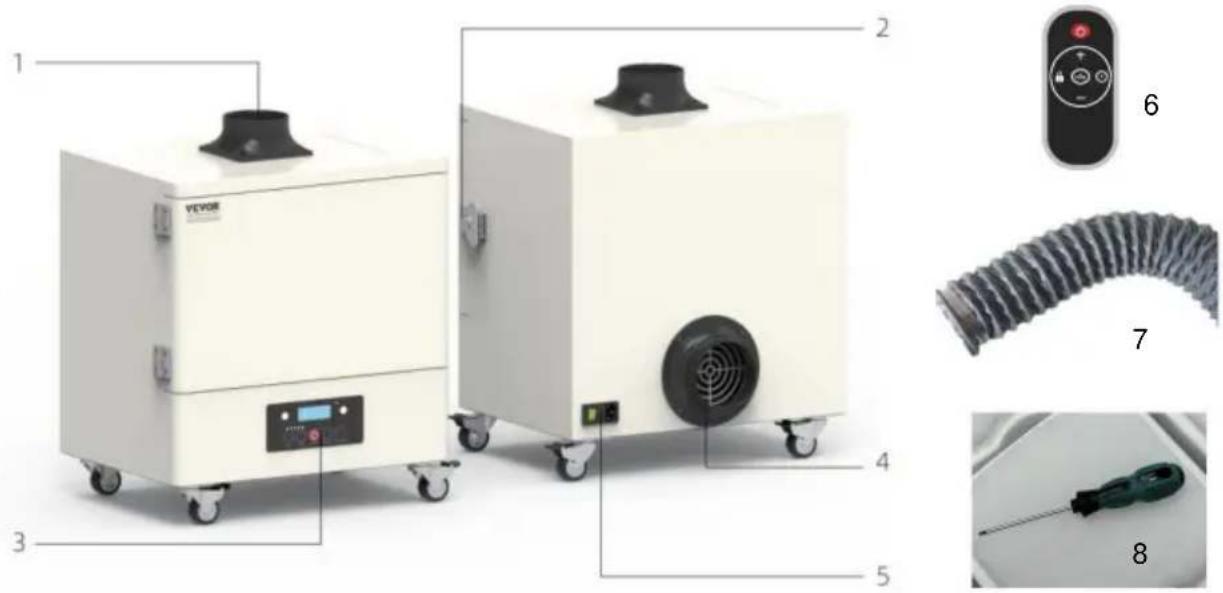

UITERLIJK STRUCTUUR

VEVOR DX2000II rookreiniger, compact volume, met vier universele wielen aan de

onderkant, mobiel en flexibel inplugbaar. De rookbuis kan universeel worden aangepast en is toepasbaar op

alle soorten werktafels. De gezuiverde lucht voldoet aan de PONY EIA

testcertificering, en het nieuwe filter is tonvormig, wat ook de

stoftolerantie verbetert. De variabele snelheidsaanpassing met drie standen kan een maximale doorstroming van 430-480 m³/u bereiken.

1. Flens 4.

Luchtuitlaat

1. Hasp 5.

schakelaar

1. Bedieningspaneel
2. Gegolfde slang + keelring
3. schroevendraaier
4. Afstandsbedieningseenheid

PAKLIJST

Controleer de volgende onderdelen zorgvuldig. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met de klantenservice of de dealer.

Hoofdmachine	1
Elektriciteitsleiding	1
keel hoepel	1
Gegolfde draadslang	1
Gebruiksaanwijzing	1
Afstandsbediening	1
Filterelement	1 SET
schroevendraaier	1

GEBRUIKSAANWIJZING

Het opgenomen vermogen van de machine moet worden gebruikt binnen het opgegeven nominale spanningsbereik (volgens het vermogensmerkteken op de behuizing) en het is verboden om te gebruiken wanneer de spanning te hoog of te laag is. Schakel de machine uit en trek de stekker uit het stopcontact wanneer u merkt dat de spanning niet stabiel is.

Bij gebruik van de machine is het omgevingstemperatuurbereik van het gas en het stof dat in de machine wordt ingeademd: bij kamertemperatuur van 50 °C, en het is verboden om boven of onder dit temperatuurbereik te gebruiken.

Bij gebruik van de machine kan de vochtigheid van het gas en het stof dat door de lucht wordt ingeademd, toenemen. De inlaat is 40%-80%. Overmatige vochtigheid zal het filter snel ongeldig maken en het interne circuit van de machine beschadigen, en het is verboden om het te gebruiken als de luchtvochtigheid hoger is dan 80%.

Het is verboden om de machine te gebruiken zonder filterkern. Het direct inademen van roet- of stofdeeltjes in de machine kan schade aan de ventilator en het besturingssysteem veroorzaken. Het gebruik van de machine in de bovenstaande staat veroorzaakt door de tijd van onderhoud op eigen kosten, zal u grotere verliezen opleveren. Het is verboden om de machine te blijven gebruiken nadat het filter ernstig is verstopt, wat de levensduur van de machine aanzienlijk zal verkorten en zelfs schade zal veroorzaken.

naar de machine. De machine moet regelmatig worden schoongemaakt en onderhouden, en de filterbuis moet regelmatig worden vervangen. Om ervoor te zorgen dat de machine in goede staat blijft.

Wanneer het filter van uw machine minder verstopt is, of wanneer de filterkern niet goed zuigt, verwijder geur, gebruik de filterbuis strikt. Vervang de filterpatroon door de originele configuratie.

Het is verboden om de binnenkant van de machine te openen voor onderhoud. De garantiesticker op de romp is het enige bewijs dat u geniet van de aftersalesservice. Scheur of beschadig de garantiesticker op de romp niet.

GEBRUIKSAANWIJZING

1. Draai de vlindersluiting aan de rechterkant van het chassis tegen de klok in om de chassisdeur te openen.
2. Begin bovenaan. Houd de hendel vast en trek het filterelement laag voor laag eruit. 3. Vervang het filterelement van een bepaalde laag en volg de aangegeven volgorde. Laag voor laag van onder naar boven. Let op: Dit product gebruikt een vervangbaar filter verbruiksartikelen. Wanneer het filterelement verzadigd is, moet het op tijd worden vervangen om het zuiveringseffect van de machine te garanderen!

Laag 1: Primaire filtratie

Laag 2: Hoge efficiëntiefiltratie

* OPMERKINGEN: Gebruik geen brute kracht om de filterkern naar beneden te drukken, anders kunnen de doos en gesp beschadigd raken.

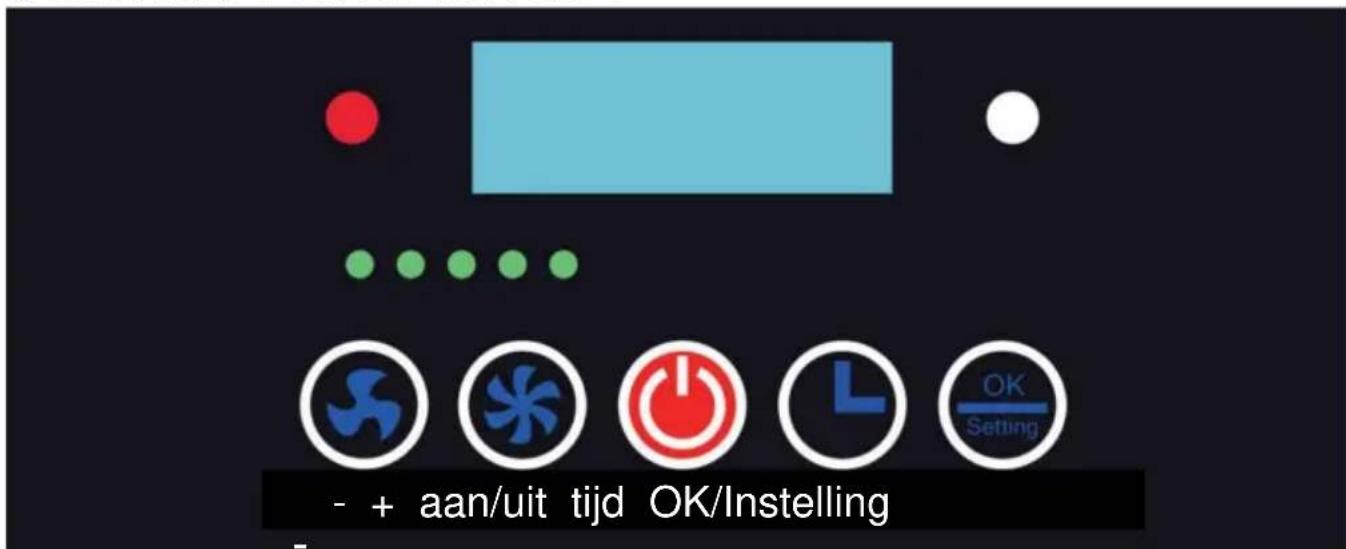

CONTROLE-INTERFACE

- De aan/uit-knop - Hiermee zet u het hele apparaat in de stand-bystand.

Wanneer het oranje lampje brandt nadat u erop hebt gedrukt, begint de hele machine te werken.

Wanneer het lampje wordt uitgeschakeld, stopt de hele machine met werken. (Let op: als u de machine voor een lange tijd moet uitschakelen, zet u de aan/uit-schakelaar van de machine uit en haalt u de stekker uit het stopcontact.)

- De toets voor het verhogen van het windvolume - Wanneer de machine draait, zal het indrukken van deze toets ervoor zorgen dat het digitale display op de digitale buis met 10 toeneemt.

Het maximum is 100, wat betekent dat de machine op volle snelheid draait.

- De toets voor het verminderen van het windvolume - Wanneer de machine draait, zal het indrukken van deze toets het digitale display op de digitale buis met 10 laten afnemen. minimaal 10.

- De toets voor getimede uitschakeling - Wanneer de machine draait, zal het digitale display op de digitale buis HXXX weergeven als u op deze toets drukt. Pas vervolgens de getimede

uitschakeling aan door de windsnelheid te verhogen of te verlagen. Pas na het instellen van de tijd de cijfers van uren, tientallen en honderden aan door nogmaals op de toets te drukken. Bevestig na het instellen de instelling door op de toets OK/Set te drukken en de instelling van het timingapparaat is voltooid. XXX vertegenwoordigt het aantal uren voor de getimede werking van de machine, met een maximum van 300 uur en een minimum van 1 uur. Na het instellen kunt u de resterende getimede tijd controleren door op de toets te drukken. Het digitale buisdisplay toont HXXX. H005 betekent bijvoorbeeld dat de machine na 5 uur automatisch wordt uitgeschakeld. Stel dit in op H000 om de timing te annuleren.

- De insteltoets - Wanneer de machine in de alarmstatus komt en de zoemer klinkt, drukt u eenmaal op deze toets om het zoemergeluid uit te schakelen. Wanneer de machine niet in de alarmstatus staat, drukt u op deze toets om de cumulatieve

looptijd van de gehele machine

- De paneelvergrendelingstoets (afstandsbedieningseenheid) - Wanneer de machine werkt, worden door het indrukken van deze toets alle functietoetsen op het bedieningspaneel van de machine vergrendeld, waardoor ze niet meer te bedienen zijn. Druk nogmaals op deze toets of ontkoppel

Schakel de stroomtoevoer naar de gehele machine uit en start deze opnieuw op om te ontgrendelen.

*De afstandsbediening - Het wordt aanbevolen om deze op een afstand van 2 - 3 meter te gebruiken vanaf de voorkant van het apparaat.

Vereisten:

De filterkern moet regelmatig worden vervangen om ervoor te zorgen dat de machine optimaal blijft werken.

goede staat. Voordat u het filtersysteem vervangt en onderhoudt, dient u ervoor te zorgen

dat de stroom uitvalt! Wij zijn niet aansprakelijk voor schade aan de machine die veroorzaakt wordt door

het niet naleven van de voorschriften in de gebruikershandleiding. De

bamboebuis moet regelmatig worden schoongemaakt om te voorkomen dat het filter kapotgaat.

te snel blokkeren.

Wanneer de adsorptiecapaciteit verminderd is, controleer dan of het filter vervangen moet worden

vervangen.

Noteer bij het vervangen van het nieuwe filter de vervangingsdatum. Houd bij

het installeren en verwijderen van de filtercilinder de vier weken

grens met je handen en doe het langzaam in en uit. Bij het hanteren ben je niet

toegestaan om de binnenkant van de kop of het bovenste filter te gebruiken om vervorming of schade te voorkomen

van het filtermateriaal en beïnvloeden het filtratie-effect.

FOUTAFHANDELING

Schakel de stroom uit voordat u de apparatuur controleert en repareert!

Fenomeen: Het systeem werkt nog steeds, maar het windvolume is zwak en de

inademingskracht wordt sterk verminderd.

Reden: De luchtinlaat is geblokkeerd of het filter bereikt de verzadigingsgraad.

Controleer of de stroom is uitgeschakeld, open de bovenklep en controleer of er iets is aangesloten op de luchtmond. Controleer de luchtuitlaat op verstopping. Als er geen verschil is in inspectie en behandeling, herstarten als het windvolume klein is, het filter moet worden vervangen.

Fenomeen: Automatische uitschakeling onmiddellijk na het starten van de machine, opnieuw openen en bovenstaand fenomeen herhalen.

Reden: De interne luchtstroom is onbegaanbaar, de weerstand van de filterkern is te groot, waardoor de ventilator start, de stroom is te groot en de beveiliging schakelt zichzelf automatisch uit.

Controleer: schakel de stroom uit, open de bovenklep, controleer of er een vreemd lichaam is aangesloten op de luchtmond; Als er geen verschil is in inspectie en behandeling, stel de bestandspositie in op een minimum en start de bestandspositie vervolgens opnieuw op naar een

geschikt windniveau. SPECIFICATIEPARAMETER

Model	DX2000II
Luchtinlaat	y115mm
Spanning	110~120V (VS)
	220~240V (EU, AUS)
	280WMaximaal vermogen
Luchtsnelheid	23m/s
	<64dBGeluidsniveau
Lengte van de buis	2m
Systeemverkeer	459m3/u
Afmetingen van de hoofdeenheid	425x315x520mm
Gewicht	23KG
Laagnummer	4

*De inhoud kan zonder voorafgaande kennisgeving worden bijgewerkt.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet met het huishoudelijk afval worden weggegooid.

normaal huishoudelijk afval, maar moet naar een inzamelpunt voor recycling worden gebracht elektrische en elektronische apparaten
