DX2000II - Cappa Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante per fumi di saldatura
Marca	Vevor
Modello	DX2000II
Dimensioni (L x l x H)	425 x 315 x 520 mm
Peso	23 kg
Alimentazione elettrica	110-120 V (USA) / 220-240 V (UE, Australia)
Potenza massima	280 W
Portata d'aria massima	459 m³/h
Livello sonoro	< 64 dB
Diametro di ingresso aria	115 mm
Lunghezza del condotto	2 m
Numero di strati di filtrazione	4
Tipi di filtri	Primario, intermedio, alta efficienza
Velocità dell'aria	23 m/s
Intervallo di temperatura ambiente	50 °C max (gas e polvere all'ingresso)
Umidità ambiente	40 % a 80 %
Funzioni	Accensione/spegnimento, regolazione velocità variabile (10-100%), timer (1-300 h), telecomando, blocco pannello
Telecomando	Sì, distanza consigliata 2-3 m
Blocco pannello	Sì, accessibile dal telecomando
Spegnimento temporizzato	Sì, da 1 a 300 ore
Ruote	4 ruote universali
Accessori inclusi	Macchina principale, cavo di alimentazione, tubo ondulato con fascetta, telecomando, filtro, cacciavite, manuale d'uso
Garanzia	Garanzia elettronica tramite www.vevor.com/support

Domande frequenti - DX2000II Vevor

Come installare l'estrattore di fumi Vevor DX2000II?

Montare il tubo ondulato all'ingresso dell'aria usando la fascetta. Collegare il cavo di alimentazione. Posizionare l'apparecchio su una superficie stabile. Usare le ruote per spostarlo. Assicurarsi che la distanza tra l'ugello e la fonte di fumi sia di 10-15 cm per un'efficienza ottimale.

Come regolare la velocità di aspirazione?

Utilizzare i tasti '+' e '-' sul pannello di controllo o sul telecomando per regolare la velocità da 10 a 100. Il display digitale indica il livello attuale. Un valore più alto corrisponde a un'aspirazione più forte.

Come utilizzare il timer di spegnimento automatico?

Premere il tasto di spegnimento temporizzato. Lo schermo mostra 'HXXX'. Utilizzare i tasti '+' e '-' per impostare il numero di ore (da 1 a 300). Premere di nuovo il tasto per confermare. La macchina si spegnerà automaticamente dopo il tempo impostato. Impostare 'H000' per annullare.

Come bloccare il pannello di controllo?

Premere il tasto di blocco del pannello (telecomando). Tutti i tasti del pannello saranno disattivati. Per sbloccare, premere di nuovo lo stesso tasto o scollegare e ricollegare l'alimentazione.

Quando bisogna sostituire il filtro?

Sostituire il filtro quando la capacità di aspirazione diminuisce, il flusso d'aria è debole o il filtro è saturo. Controllare regolarmente i 4 strati (primario, intermedio, alta efficienza). Utilizzare solo filtri originali Vevor per garantire le prestazioni.

Come sostituire il filtro?

Spegnere l'alimentazione elettrica. Aprire lo sportello del telaio ruotando la maniglia a farfalla in senso antiorario. Rimuovere i filtri dall'alto, strato per strato. Sostituire lo strato necessario e rimontare dal basso verso l'alto. Non forzare sul nucleo del filtro.

Cosa fare se l'aspirazione è debole?

Verificare se l'ingresso dell'aria o l'uscita sono ostruiti. Pulire il tubo. Se il problema persiste, il filtro è probabilmente saturo e deve essere sostituito. Inoltre, assicurarsi che la distanza tra l'ugello e la fonte di fumi non sia troppo grande (10-15 cm consigliato).

La macchina si ferma subito dopo l'avvio, cosa fare?

Ciò può essere dovuto a un blocco del flusso d'aria o a un filtro troppo sporco. Spegnere l'alimentazione, aprire il coperchio, verificare che nessun oggetto ostruisca l'ingresso. Riavviare alla velocità minima (10) e aumentare gradualmente. Se il problema persiste, sostituire il filtro.

Come pulire l'estrattore?

Scollegare l'apparecchio. Pulire l'esterno con un panno umido. Pulire regolarmente il tubo di bambù per evitare un rapido intasamento del filtro. Non usare mai solventi o prodotti abrasivi. Per il filtro, si consiglia solo la sostituzione, non la pulizia.

Dove trovare i pezzi di ricambio e il servizio post-vendita?

Visitare il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronica. È possibile ordinare filtri di ricambio e altri pezzi. Conservare l'etichetta di garanzia sull'apparecchio; è necessaria per il servizio post-vendita.

MANUALE UTENTE DX2000II Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ESTRATTORE DI FUMI DI SALDATURA

MODELLO: DX2000II

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

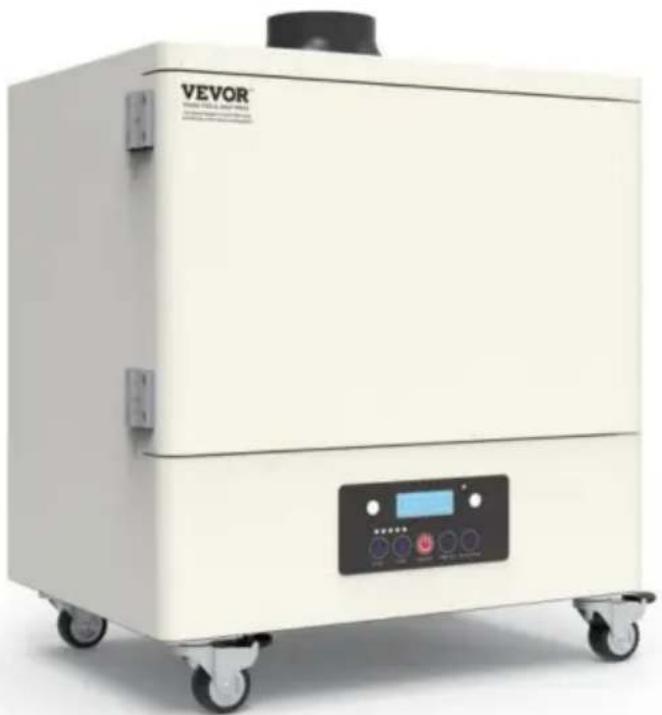

ESTRATTORE DI FUMI DI SALDATURA

MODELLO: DX2000II

L'immagine è solo di riferimento, fare riferimento all'oggetto reale

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

INFORMAZIONI PER L'UTENTE

Cari utenti: prima dell'uso, leggere le seguenti precauzioni di sicurezza

per evitare incendi o lesioni personali. È vietato

utilizzare questo prodotto in ambienti ad alta temperatura

(oltre 80 °C), ambiente infiammabile, esplosivo o grasso. Quando non viene

utilizzato per un lungo periodo, l'alimentazione deve essere scollegata e

premuto e l'interruttore della macchina si chiude.

La distanza tra la cappa aspirante e il punto di produzione del fumo direttamente

influenza l'effetto del fumo. (Consiglio VEVOR: il tubo di bambù per fumare usato come

un punto interrogativo? La distanza per fumare dovrebbe essere mantenuta a 10-15 cm)

Più lunga è la pipa, più debole è l'effetto del fumo (consiglio VEVOR: regolare la

direzione della ventola o dell'uscita dell'aria condizionata attorno alla cappa aspirante che

produce flusso d'aria. Puoi anche creare una guarnizione per bloccare l'effetto del flusso d'aria su

fumare.

Più lunga è la pipa, meno efficace è fumare (consiglio VEVOR:

il ramo della pipa può essere lungo fino a 1,4 M)

Quanto più frequentemente si cambia la pipa, tanto più debole sarà l'effetto del fumo.

(Consiglio VEVOR: taglia il meno possibile gli angoli)

IMPORTANTI MISURE DI SICUREZZA

Si prega di leggere e comprendere l'intero manuale prima di tentare di assemblare, utilizzare o installare il prodotto.

Il mancato rispetto di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

elencati di seguito possono causare scosse elettriche, incendi e/o lesioni gravi.

Per ridurre il rischio di incendio o scossa elettrica, non utilizzare questo purificatore d'aria con qualsiasi dispositivo di controllo della velocità a stato solido.

Includere istruzioni relative a un rischio di incendi, scosse elettriche o lesioni alle persone, per la pulizia e la manutenzione da parte dell'utente, come la lubrificazione.

NON utilizzare alcun purificatore d'aria con un cavo o una spina danneggiati. Smaltire il purificatore d'aria o restituirlo a un centro di assistenza autorizzato per l'esame e/o la riparazione.

di incendi, scosse elettriche o lesioni alle persone, per la pulizia e la manutenzione da parte

dell'utente, come la lubrificazione.

NON utilizzare alcun purificatore d'aria con un cavo o una spina danneggiati. Smaltire l'aria

purificatore o restituirlo a un centro di assistenza autorizzato per l'esame e/o la riparazione. NON

far passare il cavo sotto la moquette. Non coprire il cavo con tappeti, passatoie,

o rivestimenti simili.

Non far passare il cavo sotto mobili o elettrodomestici. Disporre il cavo lontano da aree di traffico e dove non si possa inciampare. Scollegare l'apparecchio dall'alimentazione prima della manutenzione.

Controllo regolare: fai controllare regolarmente il tuo purificatore d'aria per eventuali segni di malfunzionamento! Interrompere l'uso, controllare se la spina, il cavo o l'apparecchio sono danneggiati. Rumore eccessivo, odore sgradevole o calore anomalo.

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

È necessaria un'attenta supervisione quando un elettrodomestico viene utilizzato da bambini o in loro prossimità. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini a meno che non siano più grandi e sorvegliati.

Utilizzare l'apparecchio solo per gli scopi domestici previsti, come descritto nel presente Manuale d'uso. Si sconsiglia qualsiasi altro utilizzo che possa causare incendi, scosse elettriche o lesioni alle persone.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo addetto all'assistenza o da persone con qualifica simile per evitare pericoli.

Altre norme di sicurezza

1. Scollegare sempre l'alimentazione prima di effettuare la manutenzione del purificatore d'aria, del motore o della scatola di giunzione.
2. I lavori di installazione devono essere eseguiti da personale qualificato in conformità a tutte le normative locali e ai codici di sicurezza, comprese le norme per le costruzioni resistenti al fuoco.
3. Seguire tutti i codici edilizi, di sicurezza ed elettrici locali, nonché il NEC (National Electrical Code) e OSHA (Occupational Safety and Health Act).
4. La fornitura del servizio elettrico deve essere conforme ai parametri di input.
5. Questa unità deve essere adeguatamente messa a terra.
6. Non piegare o attorcigliare i cavi di alimentazione.
7. Non utilizzare per espellere vapori pericolosi o esplosivi. Il purificatore d'aria deve sempre essere ventilato verso l'esterno e in conformità con le normative locali.
8. Prima di effettuare la manutenzione o la pulizia di questa unità, spegnere l'alimentazione dal pannello e bloccare per impedire l'accensione dell'alimentazione.
9. Utilizzare questa unità nel modo previsto dal produttore. Per qualsiasi domanda, contattare il servizio clienti.

SALVA QUESTE ISTRUZIONI

INFORMAZIONI FCC

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe

Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che

interferenze non si verifichino in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'

interferenza mediante una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente.

Aumentare la distanza tra il prodotto e il ricevitore. Collegare il prodotto a

una presa su un circuito diverso da quello a cui è collegato il

ricevitore.

Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

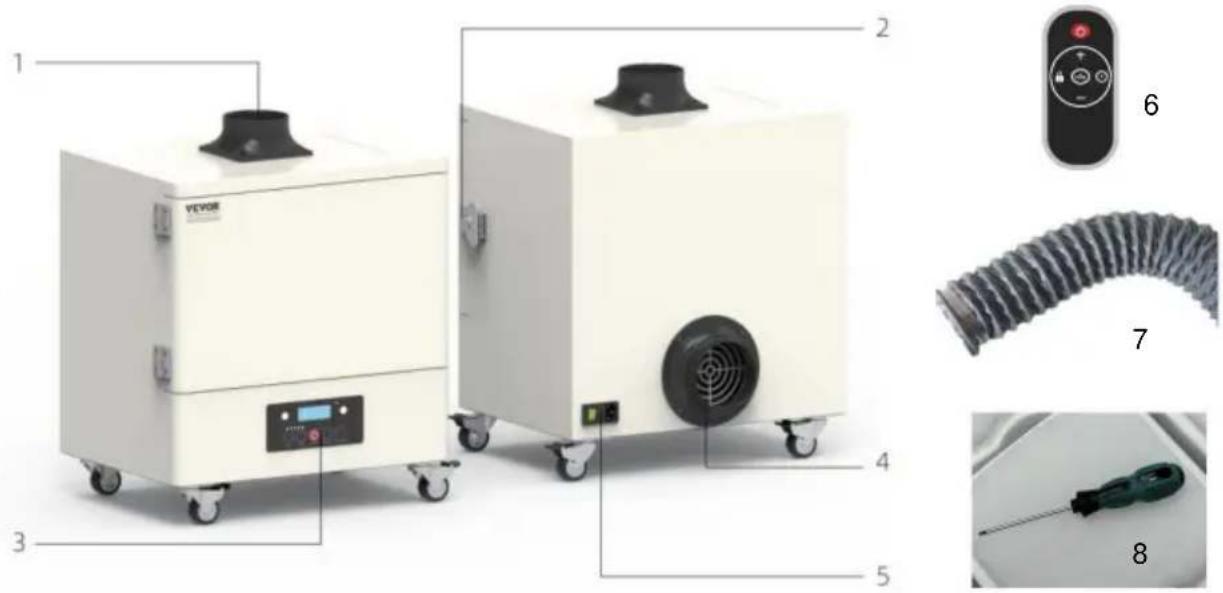

ASPETTO STRUTTURA

Purificatore di fumo VEVOR DX2000II di piccole dimensioni, con quattro ruote universali nella parte anteriore inferiore, flessibile e mobile plug-in. Il tubo per fumare può essere regolato universalmente, applicabile a tutti i tipi di tavoli da lavoro. L'aria purificata è conforme alla certificazione del test PONY EIA

e il nuovo filtro è a forma di barile, il che aumenta notevolmente la tolleranza alla polvere. La regolazione della velocità variabile a tre blocchi può raggiungere una portata massima di 430-480 m3/h.

1. Hasp
2. Pannello di controllo

Uscita aria

1. Interruttore
2. Tubo flessibile ondulato + anello di gola
3. Unità di controllo remoto 8. Cacciavite

LISTA IMBALLAGGIO

Controllare attentamente le seguenti parti. Se ci sono elementi mancanti o danneggiati, contattare il servizio clienti o i rivenditori.

Macchina principale	1
Linea elettrica	1
cerchio di gola	1
Tubo flessibile ondulato	1
Manuale operativo	1
Unità di controllo remoto	1
Elemento filtrante	1 INSIEME
cacciavite	1

ISTRUZIONI PER L'USO

La potenza assorbita dalla macchina deve essere utilizzata entro la tensione nominale specificata (secondo il segno di potenza sul corpo) ed è vietato l'uso quando

la tensione è troppo alta o troppo bassa. Spegnere la macchina e scollegare il dispositivo quando si scopre che la tensione non è stabile. Quando

si utilizza la macchina, l'intervallo di temperatura ambiente del gas e della polvere inalati nella bocca di aspirazione è: temperatura ambiente di 50 °C, ed è vietato

utilizzare al di sopra o al di sotto di questo intervallo di

temperatura. Quando si utilizza la macchina, l'umidità del gas e della polvere inalati dall'ingresso dell'aria è del 40%-80%. Un'umidità eccessiva invaliderà rapidamente il filtro e danneggerà il circuito interno della macchina, ed è vietato l'uso quando l'umidità è superiore all'80%.

È vietato utilizzare la macchina senza filtro. L'inalazione diretta di

particelle di fuliggine o polvere nella macchina possono danneggiare la ventola e il sistema di controllo. L'uso della macchina nello stato sopra descritto causato dal tempo di

manutenzione a proprie spese, causerà maggiori perdite. È vietato continuare a

utilizzare la macchina dopo che il filtro è gravemente bloccato, il che ridurrà notevolmente la durata della macchina e causerà persino danni

alla macchina. La macchina deve essere pulita e sottoposta a manutenzione regolarmente e il tubo del filtro deve essere sostituito regolarmente. Per garantire che la macchina funzioni in buone condizioni.

Quando il filtro della macchina è meno intasato o quando il nucleo del filtro non riesce a rimuovere l'odore, utilizzare il tubo del filtro rigorosamente. Si prega di sostituire la cartuccia del filtro con la configurazione originale.

È vietato aprire l'interno della macchina per la manutenzione.

L'adesivo di garanzia sulla fusoliera è l'unica prova che beneficiate del servizio post-vendita.

Si prega di non strappare o danneggiare l'adesivo di garanzia sulla fusoliera.

ISTRUZIONI PER L'USO

1. Ruotare la fibbia a farfalla sul lato destro del telaio in senso antiorario per

aprire la porta del telaio.

1. Iniziare dall'alto. Afferrare la maniglia ed estrarre l'elemento filtrante strato per strato.

Sostituire l'elemento filtrante di un determinato strato e seguire la sequenza indicata.

Strato per strato dal basso verso l'alto. Nota: questo prodotto utilizza un filtro sostituibile come materiale di consumo. Quando l'elemento filtrante è saturo, deve essere sostituito in tempo per garantire l'effetto purificante della macchina!

Livello 1: Filtrazione primaria

Livello 2: Filtrazione intermedia

Livello 3: Filtrazione ad alta efficienza

* NOTA: Non usare la forza bruta per

premere verso il basso il nucleo del filtro, altrimenti la scatola e la fibbia saranno danneggiate.

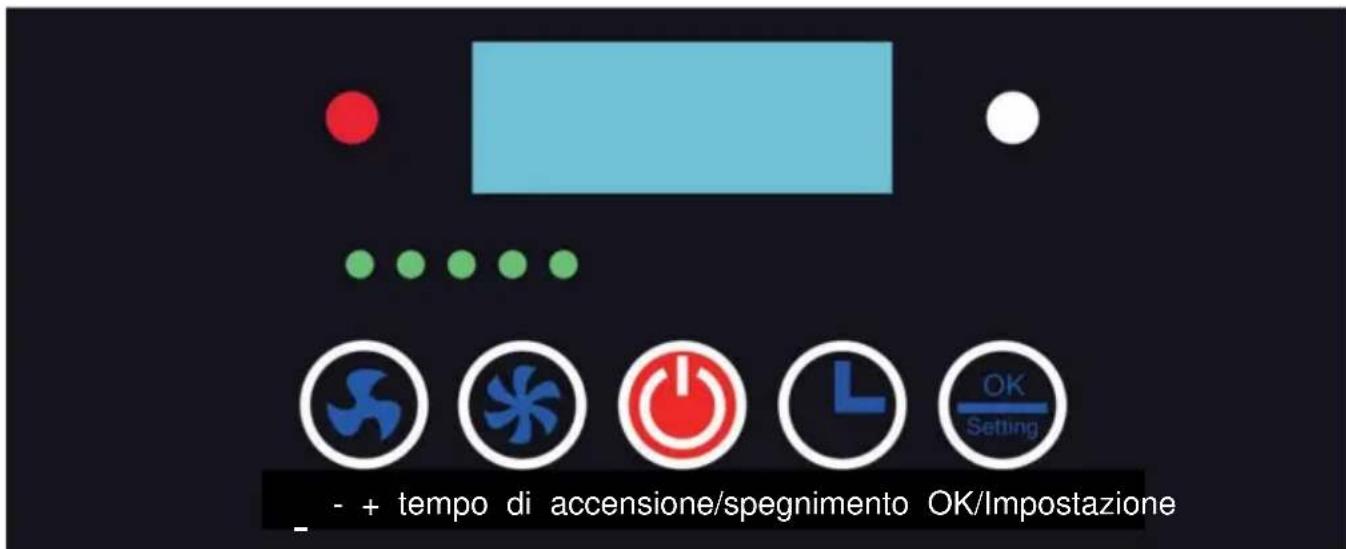

INTERFACCIA DI CONTROLLO

- Tasto di accensione/spegnimento - Serve per mettere l'intera macchina in standby.

Quando la luce arancione è accesa dopo averla premuta, l'intera macchina inizia a funzionare.

Quando è spenta, l'intera macchina smette di funzionare. (Nota: se è necessario spegnerla per un lungo

periodo, spegnere l'interruttore di alimentazione della macchina e scollegare il cavo di alimentazione.)

- Tasto di aumento del volume del vento - Quando la macchina è in funzione, premendo questo tasto il display digitale sul tubo digitale aumenterà di 10.

il massimo è 100, il che significa che la macchina sta funzionando a piena velocità.

- Tasto di diminuzione del volume del vento - Quando la macchina è in funzione, premendo questo tasto il display digitale sul tubo digitale diminuirà di 10. il minimo è 10.

- Tasto di spegnimento temporizzato - Quando la macchina è in funzione, premendo questo tasto il display digitale sul tubo digitale mostrerà HXXX. Quindi, regolare lo spegnimento temporizzato

aumentando o diminuendo la velocità del vento. Dopo aver impostato l'ora, regolare le cifre di ore, decine e centinaia premendo nuovamente il tasto. Dopo l'impostazione, confermare l'impostazione premendo il tasto OK/Set e la configurazione del dispositivo di temporizzazione è completata. Tra questi, XXX rappresenta il numero di ore per il funzionamento temporizzato della macchina, con un massimo di 300 ore e un minimo di 1 ora. Dopo l'impostazione, è possibile controllare il tempo rimanente temporizzato premendo il tasto. Il display del tubo digitale mostra HXXX. Ad esempio, H005 significa che la macchina si spegnerà automaticamente dopo 5 ore. Impostarlo su H000 per annullare la temporizzazione.

- Tasto di impostazione - Quando la macchina entra nello stato di allarme e il cicalino suona, premere questo tasto una volta per disattivare il suono del cicalino. Quando la macchina non è nello stato di allarme, premere questo tasto per controllare il cumulativo

tempo di funzionamento dell'intera macchina

- Tasto di blocco del pannello (unità di controllo remoto) - Quando la macchina è in funzione, premendo questo tasto si bloccano tutti i tasti funzione sul pannello operativo della macchina, rendendoli inutilizzabili. Premere nuovamente questo tasto o scollegare

l'alimentazione dell'intera macchina e riavviarla per sbloccarla.

*Il telecomando - Si consiglia di utilizzarlo a una distanza di 2 - 3 metri dalla parte anteriore del dispositivo.

Requisiti:

ÿ Il nucleo del filtro deve essere sostituito regolarmente per garantire che la macchina funzioni in buone condizioni. Prima di sostituire e sottoporre a manutenzione il sistema di filtraggio, assicurarsi che la corrente elettrica venga interrotta! Non ci assumiamo alcuna responsabilità per danni alla macchina causati da mancato rispetto delle norme del manuale d'uso. ÿ Il tubo di bambù deve essere

pulito regolarmente per non causare danni al filtro

bloccandosi troppo

rapidamente. ÿ Quando la capacità di adsorbimento è ridotta, controllare se il filtro deve essere sostituito. ÿ

Quando si sostituisce il nuovo filtro, registrare la data di sostituzione. Quando si installa e si rimuove il cilindro del filtro, è necessario conservare la data di sostituzione di quattro settimane. Afferrare il bordo con le mani e lentamente metterlo dentro e fuori. Quando lo si maneggia, non è consentito utilizzare l'interno della testa o il filtro superiore per evitare deformazioni o danni del materiale filtrante e influenzare l'effetto di filtrazione.

GESTIONE DEI GUASTI

Si prega di interrompere l'alimentazione prima di controllare e riparare l'apparecchiatura!

Fenomeno: il sistema funziona ancora, ma il volume del vento è debole e la forza di inspirazione è notevolmente ridotta.

Motivo: l'ingresso dell'aria è bloccato oppure il filtro non riesce a raggiungere la saturazione.

Controllare che l'alimentazione sia spenta, aprire il coperchio superiore, controllare se c'è qualcosa collegato alla bocca dell'aria. Controllare che l'uscita dell'aria non sia bloccata. Se non c'è

differenza nell'ispezione e nel trattamento, riavviare se il volume del vento è piccolo, il filtro dovrebbe essere sostituito.

Fenomeno: spegnimento automatico subito dopo l'avvio della macchina, riapertura e ripetizione del fenomeno sopra descritto.

Motivo: il flusso d'aria interno è impraticabile, la resistenza del nucleo del filtro è troppo grande, provoca l'avvio della ventola con corrente troppo elevata, spegnimento automatico per protezione.

Controllare: spegnere l'alimentazione, aprire il coperchio superiore, verificare se è presente un elemento estraneo inserito nella bocca dell'aria; Se non c'è differenza nell'ispezione e trattamento, impostare la posizione del file al minimo, quindi riavviare la posizione del file a un

livello del vento adatto. PARAMETRO DI SPECIFICA

Modello	Modello DX2000II
Presa d'aria	y115mm
Voltaggio	110~120 V (Stati Uniti)
	220~240 V (UE, AUS)
Potenza massima	280 W
Velocità dell'aria	23 m/s
Livello di rumore	<64 dB
Lunghezza del condotto	2m
Traffico di sistema	459m3/ora
Dimensioni dell'unità principale	Dimensioni: 425x315x520 mm
Peso	23 kg
Numero di livello	4

*1 contenuti sono soggetti ad aggiornamenti senza preavviso.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
