XF250 - Cappa Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Depuratore d'aria / cappa antifumo
Marca	Vevor
Modello	XF250
Dimensioni dell'unità principale	265 x 265 x 430 mm
Peso	10,1 kg
Tensione di alimentazione	110-120 V (US) / 220-240 V (UE, AUS)
Potenza massima	150 W
Velocità a vuoto	5800 giri/min
Velocità dell'aria	24 m/s
Portata d'aria massima	332 m³/h
Livello sonoro	< 70 dB
Diametro ingresso aria	65 mm
Lunghezza del condotto	1,2 m
Sistema di filtrazione	3 strati: prefiltro, H11, filtro principale
Ciclo sostituzione prefiltro	7 a 30 giorni
Ciclo sostituzione filtro H11	3 a 6 mesi
Ciclo sostituzione filtro principale	6 a 12 mesi
Allarme sostituzione filtro	Dopo 2500 ore di funzionamento
Regolazione velocità	3 velocità variabili (bassa, media, alta) + arresto
Ruote pivotanti	4 ruote universali per mobilità
Materiale del condotto	Tubo in bambù flessibile
Temperatura ambiente di utilizzo	Fino a 50 °C
Umidità ambiente di utilizzo	40% a 80%
Certificazioni	FCC Parte 15, PONY EIA

Domande frequenti - XF250 Vevor

Qual è la distanza consigliata tra la cappa e il punto di fumo?

La distanza ottimale è di 10 a 15 cm tra la bocca di aspirazione e la fonte di fumo. Una distanza maggiore riduce l'efficacia.

Come regolare la velocità del ventilatore?

L'interruttore permette di selezionare 3 velocità: premere una volta per bassa, due volte per media, tre volte per alta e quattro volte per arresto.

Quando devo sostituire il filtro?

Il prefiltro deve essere cambiato ogni 7 a 30 giorni, il filtro H11 ogni 3 a 6 mesi e il filtro principale ogni 6 a 12 mesi. Un allarme sonoro scatta dopo 2500 ore di funzionamento.

Posso utilizzare l'apparecchio senza filtro?

No, l'uso senza filtro è vietato. Danneggerebbe il ventilatore e il sistema di controllo e annullerebbe la garanzia.

Cosa fare se il flusso d'aria è debole?

Verificare che l'ingresso e l'uscita dell'aria non siano ostruiti. Se nulla blocca, sostituire il filtro saturo. Scollegare sempre prima dell'ispezione.

La macchina si ferma automaticamente all'avvio, cosa fare?

Indica una resistenza eccessiva del filtro o un blocco. Spegnere l'alimentazione, aprire il coperchio, verificare gli ostacoli. Riavviare quindi alla velocità più bassa.

Quali sono le precauzioni di sicurezza elettrica?

Non utilizzare l'apparecchio con un cavo o una spina danneggiati. Non far passare il cavo sotto un tappeto. Scollegare sempre prima della manutenzione. L'apparecchio deve essere correttamente messo a terra.

Posso utilizzare un variatore di velocità esterno?

No, non utilizzare un dispositivo di controllo della velocità a semiconduttori con questo depuratore d'aria. Potrebbe provocare un incendio o una scossa elettrica.

Come mantenere il tubo in bambù?

Pulire regolarmente il tubo in bambù per evitare un intasamento troppo rapido del filtro. Usare un panno umido e lasciare asciugare prima di rimontare.

L'apparecchio è conforme alle norme?

Sì, è certificato PONY EIA e conforme alla parte 15 delle norme FCC. Rispetta anche la direttiva europea RAEE 2012/19/CE.

MANUALE UTENTE XF250 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PURIFICATORE D'ARIA

MODELLO: XF180U / XF180 / XF180A / XF250U / XF250 / XF250A

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

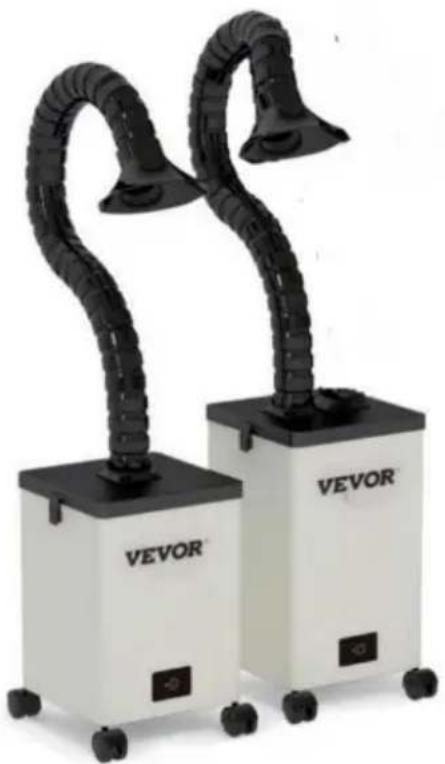

VEVOR®

TOUGH TOOLS, HALF PRICE

PURIFICATORE D'ARIA

MODELLO: XF180U / XF180 / XF180A / XF250U / XF250 / XF250A

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

INFORMAZIONI PER L'UTENTE

Utenti stimati:

Prima dell'operazione, leggere le seguenti precauzioni di sicurezza per evitare incendi o lesioni personali. È vietato utilizzare questo prodotto in ambienti ad alta temperatura

(oltre 80 °C), ambiente infiammabile, esplosivo o grasso. Quando non viene utilizzato per un lungo periodo, l'alimentazione deve essere scollegata e l'interruttore della macchina deve essere chiuso.

La distanza tra la cappa aspirante e il punto di produzione del fumo influenza direttamente l'effetto del fumo. (Consiglio VEVOR: la distanza per fumare dovrebbe essere mantenuta a 10-15 cm)

Più lunga è la pipa, più debole è l'effetto del fumo (Consiglio VEVOR: regolare la direzione della ventola o dell'uscita dell'aria condizionata attorno alla cappa aspirante che produce flusso d'aria. Puoi anche creare una guarnizione per bloccare l'effetto del flusso d'aria sul fumo).

Più lunga è la pipa, meno efficace è il fumo (Consiglio VEVOR: il ramo della pipa può essere lungo fino a 1,4 m).

Quanto più frequentemente si cambia la pipa, tanto più debole sarà l'effetto del fumo.

(Consiglio VEVOR: taglia il meno possibile gli angoli).

IMPORTANTI MISURE DI SICUREZZA

Si prega di leggere e comprendere l'intero manuale prima di tentare di assemblare,

utilizzare o installare il prodotto. Il mancato rispetto di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

AVVERTIMENTO:

Per ridurre il rischio di incendio o scossa elettrica, non utilizzare questo purificatore d'aria con

qualsiasi dispositivo di controllo della velocità a stato solido. Includere istruzioni relative a un rischio di incendi, scosse elettriche o lesioni alle persone, per la pulizia e la manutenzione da parte dell'utente, come la lubrificazione.

NON utilizzare alcun purificatore d'aria con un cavo o una spina danneggiati. Smaltire il purificatore d'aria o restituirlo a un centro di assistenza autorizzato per l'esame e/o la riparazione.

NON far passare il cavo sotto la moquette. Non coprire il cavo con tappeti, passatoie o rivestimenti simili.

Non far passare il cavo sotto mobili o elettrodomestici. Disporre il cavo lontano da aree di traffico e dove non si possa inciampare. Scollegare l'apparecchio dall'alimentatore prima della manutenzione.

Controllo regolare: fai controllare regolarmente il tuo purificatore d'aria per individuare eventuali segni di malfunzionamento! Interrompere l'uso, controllare se la spina, il cavo o l'apparecchio sono danneggiati. Rumore eccessivo, odore sgradevole o calore anomalo. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

È necessaria un'attenta supervisione quando un elettrodomestico viene utilizzato da bambini o nelle loro vicinanze. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini a meno che non siano più grandi e sorvegliati.

Utilizzare l'apparecchio solo per gli scopi domestici previsti, come descritto nel presente Manuale d'uso. Si sconsiglia qualsiasi altro utilizzo che possa causare incendi, scosse elettriche o lesioni alle persone.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo addetto all'assistenza o da persone con qualifica simile per evitare pericoli.

Altre norme di sicurezza

1. Scollegare sempre l'alimentazione prima di effettuare la manutenzione del purificatore d'aria, del motore o della scatola di giunzione.
2. Il lavoro di installazione deve essere eseguito da personale qualificato in conformità a tutte le normative locali e codici di sicurezza, comprese le norme per le costruzioni resistenti al fuoco.
3. Seguire tutti i codici edilizi, di sicurezza ed elettrici locali, nonché il NEC (National Electrical Code) e OSHA (Occupational Safety and Health Act).
4. La fornitura del servizio elettrico deve essere conforme ai parametri di ingresso.
5. Questa unità deve essere adeguatamente messa a terra.
6. Non piegare o attorcigliare i cavi di alimentazione.
7. Non utilizzare per espellere vapori pericolosi o esplosivi. 8. Il purificatore d'aria deve sempre essere ventilato verso l'esterno e in conformità con le normative locali.
8. Prima di effettuare la manutenzione o la pulizia di questa unità, spegnere l'alimentazione dal pannello e bloccare per impedire l'accensione dell'alimentazione.
9. Utilizzare questa unità nel modo previsto dal produttore. Se si dispone di domande, contattare il servizio clienti.

SALVA QUESTE ISTRUZIONI

INFORMAZIONI FCC

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe

Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni

interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che

interferenze non si verifichino in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da

spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure. Riorientare o riposizionare l'antenna ricevente. Aumentare la distanza

tra il prodotto e il ricevitore. Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il

ricevitore.

Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

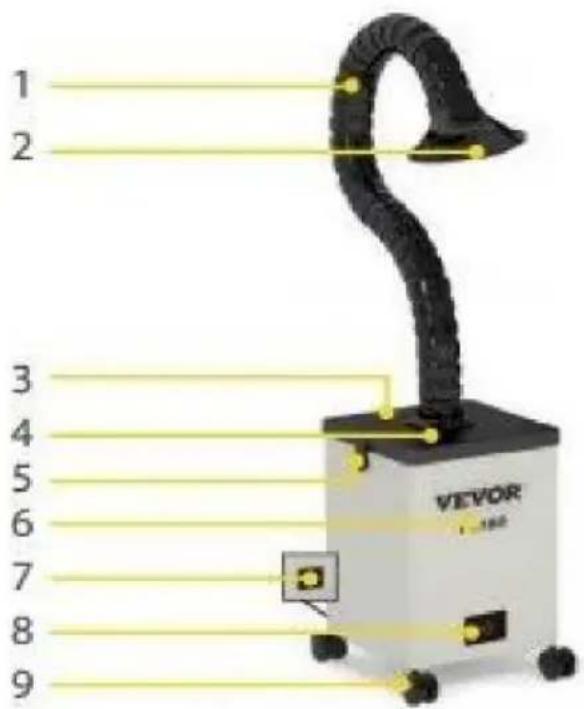

ASPETTO STRUTTURA

Purificatore di fumo VEVOR XF180/XF250 di piccole dimensioni, con quattro ruote universali sul fondo, flessibile plug-in mobile. Il tubo per fumare può essere regolato universalmente, applicabile a tutti i tipi di tavoli da lavoro. L'aria purificata è conforme alla certificazione del test PONY EIA

e il nuovo filtro è a forma di barile, il che aumenta notevolmente la tolleranza alla polvere. La regolazione della velocità variabile a tre blocchi può raggiungere una

portata massima di 180-250 m³/h.

1. Tubo di bambù
2. Cappa antifumo
3. Copertura superiore
4. Flangia
5. Chiusura
6. Ospitare
7. Interfaccia del cavo di alimentazione
8. Cambia
9. Ruota girevole

LISTA IMBALLAGGIO

Controllare attentamente le seguenti parti. Se ci sono elementi mancanti o danneggiati, contattare il servizio clienti o i rivenditori.

Macchina principale	1
Linea elettrica	1
Tubo di assorbimento del fumo	1
Scheda di garanzia	1
Manuale operativo	1
Filtraggio primario	5
H11 Saba	1
Filtraggio dell'effetto principale	1

ISTRUZIONI PER L'USO

La potenza assorbita dalla macchina deve essere utilizzata entro la tensione nominale specificata (secondo il segno di potenza sul corpo) ed è vietato l'uso quando

la tensione è troppo alta o troppo bassa. Spegnere la macchina e scollegare il dispositivo quando si scopre che la tensione non è stabile. Quando

si utilizza la macchina, l'intervallo di temperatura ambiente del gas e della polvere inalato nella bocca di aspirazione è: a temperatura ambiente di 50 °C, ed è vietato

utilizzare al di sopra o al di sotto di questo intervallo di

temperatura. Quando si utilizza la macchina, l'umidità del gas e della polvere inalati dall'aria

ingresso è del 40%-80%. Un'umidità eccessiva invaliderà rapidamente il filtro e danneggerà il circuito interno della macchina, ed è vietato l'uso quando l'umidità è superiore all'80%.

È vietato utilizzare la macchina senza filtro. L'inalazione diretta di

particelle di fuliggine o polvere nella macchina possono danneggiare la ventola e il controllo sistema. L'uso della macchina nello stato sopra indicato causato dal tempo di

la manutenzione a proprie spese, causerà maggiori perdite. È vietato continuare a

utilizzare la macchina dopo che il filtro è gravemente bloccato, il che ridurrà notevolmente la durata della macchina e causerà persino danni

alla macchina. La macchina deve essere pulita e sottoposta a manutenzione regolarmente e la

il tubo del filtro deve essere sostituito regolarmente. Per garantire che la macchina funzioni in buone condizioni.

Quando il filtro della macchina è meno intasato o quando il nucleo del filtro non riesce a

rimuovere l'odore, utilizzare il tubo del filtro rigorosamente. Si prega di sostituire la cartuccia del filtro con la configurazione originale. È

vietato aprire l'interno della macchina per manutenzione. La

l'adesivo di garanzia sulla fusoliera è l'unica prova che beneficiate del servizio post-vendita.

Si prega di non strappare o danneggiare l'adesivo di garanzia sulla fusoliera.

Punto chiave Operazione

Premere il primo tasto per accendere il basso

Premere il secondo tasto a metà corsa

Premere il terzo tasto di livello superiore

Premere il quarto tasto di spegnimento

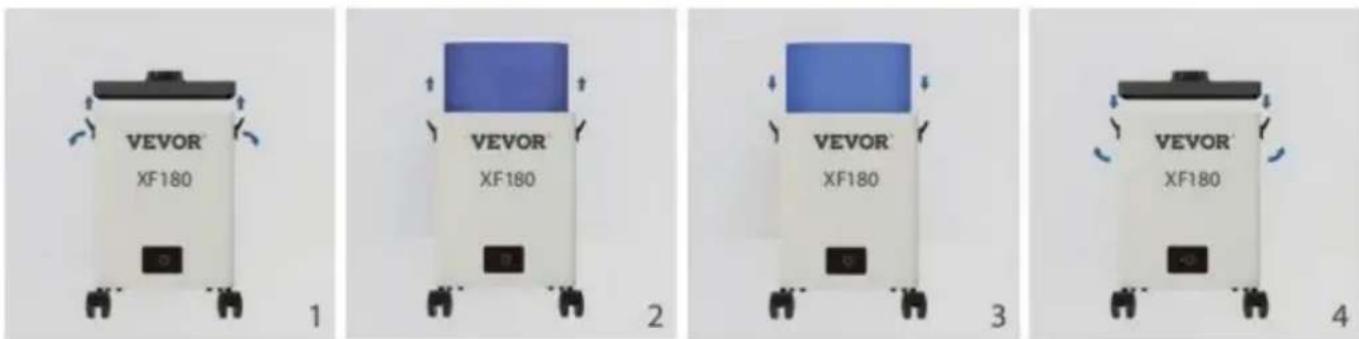

SOSTITUZIONE E MANUTENZIONE DEL SISTEMA DI FILTRAZIONE

1. Aprire entrambi i lati della fibbia e rimuovere la copertura superiore.
2. Rimuovere il filtro saturo.
3. Inserire il nuovo tubo del filtro senza problemi nel coperchio di installazione della macchina e allacciatela stretta.
4. Il coperchio superiore deve essere caricato senza problemi nella scatola.

* NOTA: Non usare la forza bruta per premere verso il basso il nucleo del filtro, altrimenti la scatola e la fibbia verranno danneggiate.

Requisiti:

Il nucleo del filtro deve essere sostituito regolarmente per garantire che la macchina funzioni in buone condizioni. Prima di sostituire e sottoporre a manutenzione il sistema di filtraggio, assicurarsi che la corrente elettrica venga interrotta! Non ci assumiamo alcuna responsabilità per danni alla macchina causati da mancato rispetto delle norme del manuale d'uso.

Il tubo di bambù deve essere pulito regolarmente per non causare danni al filtro bloccandosi troppo

rapidamente. Quando la capacità di adsorbimento è ridotta, controllare se il filtro deve essere sostituito.

Quando si sostituisce il nuovo filtro, registrare la data di sostituzione. Quando si

installa e si rimuove il cilindro del filtro, è necessario conservare la data di sostituzione di quattro settimane.

bordo con le mani e lentamente mettilo dentro e fuori. Quando lo maneggi, non sei

consentito utilizzare l'interno della testa o il filtro superiore per evitare deformazioni o danni

del materiale filtrante e influenzano l'effetto di filtrazione.

L'allarme sostituzione filtro scatta dopo 2500 ore di funzionamento della macchina.

Ciclo di sostituzione: da 7 a 30 giorni

Livello 2: filtro interno

- Filtro PM0.5

Ciclo di sostituzione: da 3 a 6 mesi

Strato 3: Carbonio composito, effetto medio esterno

filtro Adsorbimento di gas nocivi

Ciclo di sostituzione: da 6 a 12 mesi

GESTIONE DEI GUASTI

Si prega di interrompere l'alimentazione prima di controllare e riparare l'apparecchiatura!

Fenomeno: il sistema funziona ancora, ma il volume del vento è debole e la forza di inspirazione è notevolmente ridotta.

Motivo: l'ingresso dell'aria è bloccato oppure il filtro non riesce a raggiungere la saturazione.

Controllare che l'alimentazione sia spenta, aprire il coperchio superiore, controllare se c'è qualcosa collegato alla bocca dell'aria. Controllare che l'uscita dell'aria non sia bloccata. Se non c'è

differenza nell'ispezione e nel trattamento, riavviare se il volume del vento è piccolo, il filtro dovrebbe essere sostituito.

Fenomeno: spegnimento automatico subito dopo l'avvio della macchina, riapertura e ripetizione del fenomeno sopra descritto.

Motivo: il flusso d'aria interno è impraticabile, la resistenza del nucleo del filtro è troppo grande, la corrente di avvio della ventola è troppo elevata, spegnimento automatico per protezione.

Controllare: spegnere l'alimentazione, aprire il coperchio superiore, verificare se è presente un corpo estraneo inserito nella bocca dell'aria; se non c'è differenza nell'ispezione e nel trattamento, impostare la posizione del file al minimo, quindi riavviare la posizione del file a

livello del vento adatto. PARAMETRO DI SPECIFICA

Modello	Serie XF180	Serie XF250
Presa d'aria	ÿ65mm	ÿ65mm
Voltaggio	110~120 V (Stati Uniti)	110~120 V (Stati Uniti)
	220~240 V(UE,AUS)	220 V~240 (UE, AUS)
Potenza massima	100W	150W
Velocità a vuoto	5800	5800
Velocità dell'aria	17,4 m/s	24 m/s
Livello di rumore	<70 dB	<70 dB
Lunghezza del condotto	1,2 m	1,2 m
Traffico di sistema	240m3/ora	332 m3/ora
Dimensioni dell'unità principale	265x265x335 mm	Dimensioni: 265x265x430mm
Peso	8,5 kg	10,1 kg
Distribuire	Prefiltro+H11+filtro principale Prefiltro+H11+filtro principale
Numero di livello	3	3

* I contenuti sono soggetti ad aggiornamenti senza preavviso.

PARAMETRO DI SPECIFICA

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

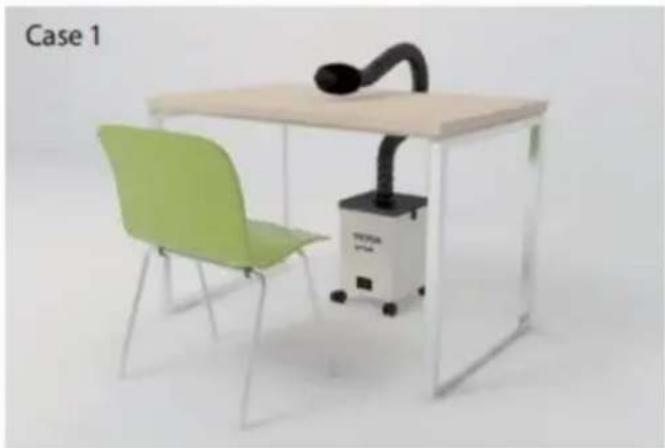

RIFERIMENTO D'USO

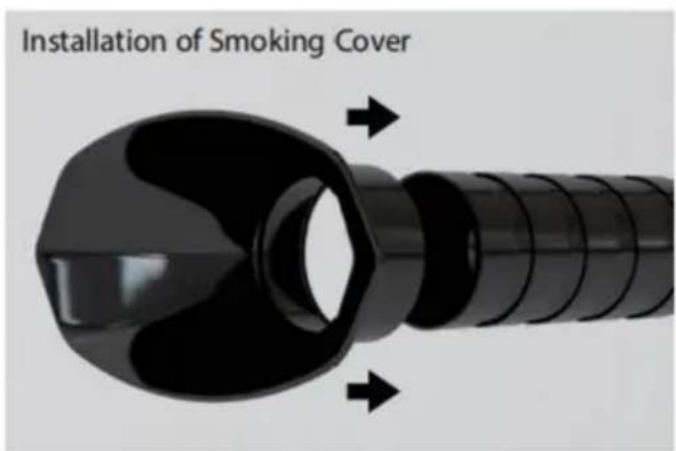

INSTALLAZIONE DEGLI ACCESSORI

Supporto tecnico e certificato di garanzia elettronica
