Caractéristiques Techniques	Scie à ruban Vevor BS-712R, moteur puissant, capacité de coupe de 710 mm, vitesse de coupe réglable.
Dimensions	Dimensions de la machine : 1200 x 600 x 1500 mm.
Poids	Poids total : 150 kg.
Utilisation	Idéale pour couper du bois, du métal et d'autres matériaux, adaptée aux ateliers professionnels et aux amateurs.
Maintenance	Vérifier régulièrement la tension de la lame, lubrifier les pièces mobiles, nettoyer le filtre à poussière.
Sécurité	Équipée de dispositifs de sécurité, toujours porter des lunettes de protection et des gants lors de l'utilisation.
Informations Générales	Garantie de 2 ans, service après-vente disponible, notice d'utilisation incluse.

FOIRE AUX QUESTIONS - BS-712R Vevor

Comment régler la profondeur de coupe de la Vevor BS-712R ?

Pour régler la profondeur de coupe, localisez le levier de réglage situé sur le côté de la scie. Déverrouillez-le, ajustez la hauteur de la lame selon la profondeur désirée, puis resserrez le levier pour sécuriser le réglage.

Quel type de lame puis-je utiliser avec la Vevor BS-712R ?

La Vevor BS-712R est compatible avec des lames de scie circulaire de 210 mm. Assurez-vous que la lame est conçue pour le matériau que vous souhaitez couper.

Comment effectuer un entretien régulier de la scie Vevor BS-712R ?

Pour un entretien régulier, nettoyez la scie après chaque utilisation, vérifiez l'état de la lame, et lubrifiez les pièces mobiles. Remplacez la lame si elle est usée ou endommagée.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que l'interrupteur est en position 'ON'. Si elle ne démarre toujours pas, contrôlez le câble d'alimentation pour des dommages éventuels ou consultez le tableau des disjoncteurs.

Comment assurer la sécurité lors de l'utilisation de la Vevor BS-712R ?

Portez toujours des lunettes de protection et des gants lors de l'utilisation. Assurez-vous que la zone de travail est dégagée et que l'outil est stable avant de commencer à couper.

Que faire si la lame de la scie bloque pendant la coupe ?

Si la lame bloque, arrêtez immédiatement la scie et débranchez-la. Vérifiez si le matériau est trop dur ou si la lame est endommagée. Évitez de forcer la scie et laissez-la faire le travail.

Comment ajuster l'angle de coupe de la Vevor BS-712R ?

Pour ajuster l'angle de coupe, déverrouillez le mécanisme de réglage d'angle sur la base de la scie. Réglez l'angle souhaité et resserrez le mécanisme pour le verrouiller en place.

Quelle est la capacité de coupe maximale de la Vevor BS-712R ?

La capacité de coupe maximale de la Vevor BS-712R est de 65 mm à 90 degrés et de 45 mm à 45 degrés.

Puis-je utiliser la Vevor BS-712R pour couper des matériaux autres que le bois ?

Oui, la Vevor BS-712R peut être utilisée pour couper certains matériaux tels que le plastique et l'aluminium, mais assurez-vous d'utiliser la lame appropriée pour ces matériaux.

MODE D'EMPLOI BS-712R Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

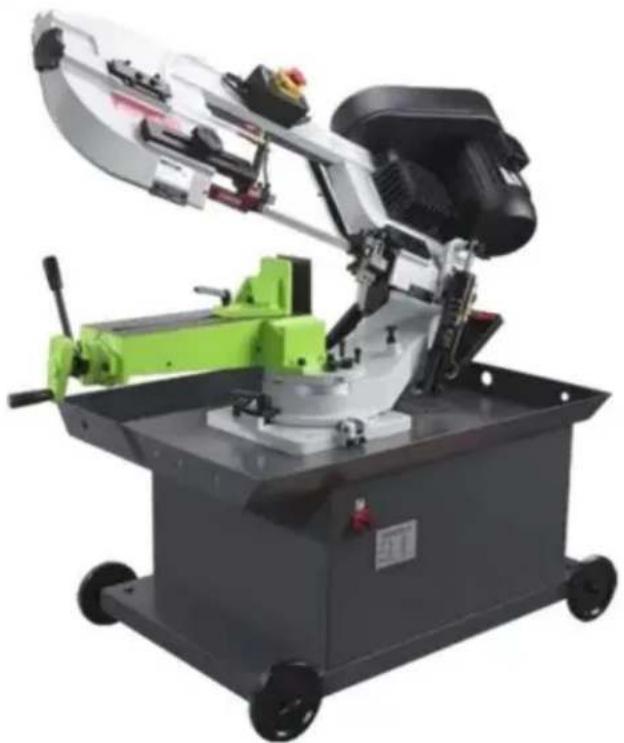

Scie à ruban horizontale pour métaux

MANUEL D'UTILISATION

MODÈLE : BS-712R

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

MÉTAL HORIZONTAL

SCIE À RUBAN

MODÈLE : BS-712R

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructionsLisez attentivement le manuel.

Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle à roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans leUnion européenne. Ceci s'applique au produit et à tous les accessoiresmarqués de ce symbole. Les produits marqués comme tels ne peuvent pas êtrejeté avec les ordures ménagères normales, mais doit être apporté dans unpoint de collecte pour le recyclage des appareils électriques et électroniques

CONSIGNES DE SÉCURITÉ

1. Apprenez à connaître votre scie à ruban. Lisez attentivement le manuel d'utilisation. Apprenez à opérations, applications et limitations ainsi que les dangers potentiels spécifiques propre à cette scie à ruban

2. Cet appareil est équipé d'une fiche à trois broches (mise à la terre) pour votre protection contre les risques d'électrocution et doit être branché directement sur une prise de courant prise à trois broches avec mise à la terre. Lorsqu'une prise murale à deux broches est rencontré. Il doit être remplacé par un trois broches correctement mis à la terre prise conforme au Code national de l'électricité et aux codes locaux et l'ordonnance.

3. Utilisez uniquement des rallonges à 3 fils dotées de fiches à 3 broches avec mise à la terre.

4. Remplacez ou réparez immédiatement le cordon endommagé ou usé.
5. Maintenez les protections en place et en bon état de fonctionnement.
6. Soyez particulièrement prudent lorsque vous utilisez une scie à ruban en position verticale pour maintenir doigts et mains hors de portée lame.
7. Portez une protection auditive si vous êtes exposé à de longues périodes d'activités d'atelier très bruyantes.
8. Utilisez des lunettes de sécurité, un casque et des chaussures de sécurité. Utilisez également un masque facial ou anti-poussière si L'opération de coupe est poussièreuse.
9. Portez des vêtements appropriés. Pas de vêtements amples ni de bijoux qui pourraient se coincer dans les mouvements. pièces. Ne portez pas de cravate ni de gants.

10. Ne vous penchez pas trop en avant. Gardez toujours une bonne position et un bon équilibre.

11. Fixez le travail. Utilisez toujours l'étau pour maintenir la pièce. Serrez fermement. Ne tenir l'ouvrage à la main avec la scie en position horizontale.

12. Gardez la zone de travail propre. Les zones et les bancs encombrés favorisent les accidents.
13. Évitez les environnements dangereux. N'utilisez pas la scie à ruban dans un environnement humide ou mouillé. Emplacement. Gardez la zone de travail bien éclairée.
14. Ne forcez pas l'outil. Il fera le travail mieux et plus sûrement à la vitesse à laquelle il a été utilisé.
    conçu.15.Débranchez le cordon d'alimentation avant le réglage et l'entretien et avant changement de lame.
15. La sécurité est une combinaison de bon sens et de vigilance de l'opérateur à tout moment. lorsque la scie est utilisée.
16. Ne montez jamais sur l'outil. Des blessures graves peuvent survenir si l'outil bascule ou si l'outil de coupe est accidentellement touché.
17. Vérifiez les pièces endommagées. Avant de réutiliser les outils, utilisez un dispositif de protection ou autre pièces qui fonctionneront pour assurer son bon fonctionnement
18. Et exécuter sa fonction prévue : vérifier l'alignement des pièces mobiles ;
    blocage des pièces mobiles, bris de pièces, montage et tout autre
    conditions qui peuvent affecter son fonctionnement. Un protecteur ou une autre pièce endommagée doit être correctement réparé ou remplacé.

19. Si l'outil est équipé d'une fiche à trois broches, il doit être branché sur une
    prise électrique à trois trous. Si un adaptateur est utilisé pour accueillir une prise à deux trous prise à broches, la fiche de l'adaptateur doit être fixée à une terre connue.
    Ne retirez jamais la troisième broche

20. Lorsque vous déplacez la scie, gardez TOUJOURS la tête abaissée à l'horizontale position.

ASSEMBLÉE

Un moteur à phase divisée ou un condensateur de 3/4 ou 1 CV est recommandé pour une meilleure performances économiques. Le sens inverse des aiguilles d'une montre est requis. Notez que la rotation peut peut être inversé en suivant les instructions indiquées sur le terminal ou sur la plaque signalétique.

1. Assemblez la plaque de montage du moteur à la tête à l'aide du long boulon. Remarque que le côté plat de la plaque soit tourné vers le haut.
2. Assemblez la plaque de protection sur la tête à l'aide de la vis et de la rondelle de blocage et le boulon de carrosserie. La rondelle et l'écrou à oreilles sont utilisés pour fixer le support du moteur plaque à la plaque de protection à travers le trou fendu dans la plaque de protection. Ces

les composants servent également à positionner et à verrouiller le moteur en place ou correctement réglage vitesse/courroie.

1. Placez l'entretoise sur le long boulon et fixez-la avec l'écrou.

2. Fixez le moteur à la plaque de montage du moteur avec les quatre boulons et écrous.
   Notez que l'arbre du moteur est placé à travers la grande ouverture de la plaque de protection et doit être parallèle à l'arbre de transmission.

3. Assemblez la poulie du moteur, la plus petite des deux fournies avec le moteur arbre. Notez que le diamètre le plus grand doit être le plus proche du moteur. Ne serrez pas l'arbre vis de réglage.

4. Assemblez la poulie entraînée, la plus grande des deux fournies sur la partie saillante arbre de transmission. Notez le

le diamètre le plus petit doit être le plus proche du roulement. Ne serrez pas la vis de réglage.

1. Placez la courroie dans l'une des rainures de la poulie et l'autre extrémité dans la rainures respectives de la deuxième poulie.

2. Alignez la courroie et les deux poulies de manière à ce que la courroie soit parallèle dans le rainures de poulie.

3. Serrez les vis de réglage des deux poulies dans cette position.

4. Placez la courroie dans la combinaison de poulies appropriée pour une vitesse de lame appropriée.

5. Ajustez la position du moteur pour obtenir une dépression d'environ 1/2" la ceinture lors de l'application d'une pression avec le pouce

6. Serrez la vis à tête qui maintient la plaque de montage du moteur sur la plaque de protection

7. Connectez le faisceau électrique à la boîte à bornes du moteur. Le moteur doit

être protégé par un fusible temporisé ou un disjoncteur d'un ampérage nominal légèrement supérieur à l'ampérage à pleine charge du moteur.

INSTALLATION

La scie peut être montée sur votre propre établi ou support. L'extrémité arrière de la la scie doit être montée au ras de l'arrière du support ou du banc pour permettre fonctionnement vertical pour cette scie à ruban. Ce support est doté de trous perforés pour effectuer assemblage facile à la base à l'aide de huit boulons standards.

OPÉRATION

MISE EN PLACE DU TRAVAIL

1. Soulevez la tête de scie en position verticale

2. Ouvrez l'étau pour accepter la pièce à couper en faisant tourner la roue à l'extrémité de la base.

3. Placez la pièce sur le banc de la scie. Si la pièce est longue, soutenez l'extrémité.
4. Serrez fermement la pièce à usiner dans l'étau

RÉGLAGE DE L'ARRÊT DE TRAVAIL

1. Desserrez le pouce qui maintient la butée de travail moulée sur l'arbre.
2. Réglez la butée de travail à la longueur souhaitée.
3. Faites pivoter la butée de travail aussi près que possible du bas de la coupe.
4. Serrez la vis à oreilles.
5. Ne laissez pas la lame reposer sur la pièce lorsque le moteur est éteint.

CONVERSION POUR UNE UTILISATION VERTICALE

Rien, le refendage et le travail de contour peuvent être effectués avec la scie en position verticale de la manière suivante :

1. Faites pivoter la tête en position verticale.
2. Assemblez une table de 10"x10" (une option qui peut être achetée chez votre
   (Connectez le concessionnaire au guide-chaîne à l'aide des vis fournies et du bouton du guide-chaîne.)

VITESSE DE LA LAME

Lorsque vous utilisez votre scie à ruban, changez toujours la vitesse de la lame pour l'adapter au mieux à la matériau à couper. L'arbre de coupe du matériau a donné des réglages suggérés pour plusieurs matériaux.

4 TABLEAU DES SPÉCIFICATIONS

	BS-712RNuméro d'article
Tension	110V -220V/220v
Fréquence	50 Hz/60 Hz
Pouvoir	1,1 kW
Vitesse maximale	256 pieds par minute
Dimensions rectangulaires coupées	7*8,25"
Longueur de la lame	93"

DIRECTION DE DÉPLACEMENT DE LA LAME

Assurez-vous que la lame est assemblée aux poulies de manière à ce que le bord vertical engage la pièce en premier.

BLADE MOVEMENT

Assurez-vous que la lame n'est pas en contact avec la pièce à travailler lorsque le moteur est démarré. Démarrez le moteur, laissez la scie atteindre sa vitesse maximale, puis commencez la coupe en laissant la tête descendre lentement sur la pièce. NE LAISSEZ PAS TOMBER OU FORCEZ. Laissez le poids de la tête de scie fournir la force de coupe. La scie s'arrête automatiquement à la fin de la coupe.

SÉLECTION DE LA LAME

Cette scie à ruban pour métaux est fournie avec une lame à usage général de 8 dents par pouce. Des lames supplémentaires de 4, 6, 8 et 10 dents sont disponibles. Le choix du pas de lame est déterminé par l'épaisseur de la pièce à couper ; plus la pièce est fine, plus il est conseillé d'avoir de dents. Un minimum de trois dents doivent toujours s'engager dans la pièce pour une coupe correcte. Si les dents de la lame sont si éloignées qu'elles chevauchent la pièce, cela peut entraîner de graves dommages à la pièce et à la lame.

Relevez la tête de scie en position verticale et ouvrez les protections de lame. Desserrez suffisamment le bouton de tension pour permettre à la lame de scie de glisser hors des roues. Installez la nouvelle lame avec les dents inclinées vers le moteur comme suit : 1. Placez la lame entre chacun des roulements de guidage. 2. Faites glisser la lame autour de la poulie du moteur (en bas) avec la main gauche et maintenez-la en position.

1. Maintenez la lame tendue contre la poulie du moteur en tirant la lame vers le haut avec le crochet droit placé en haut de la lame.

2. Retirez la main gauche de la poulie inférieure et placez-la sur le côté supérieur de la lame pour continuer l'application en tirant sur la lame vers le haut.

3. Retirez la main droite de la lame et ajustez la position de la poulie supérieure pour permettre à la main gauche de glisser la lame autour de la poulie à l'aide de l'index du pouce et petit doigt comme guide.
4. Réglez le bouton de tension de la lame dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit juste assez pour qu'aucun Un glissement de la lame se produit. Ne serrez pas excessivement.
5. Remettez les protège-lames en place.
6. Placez 2 à 3 gouttes d'huile sur la lame.

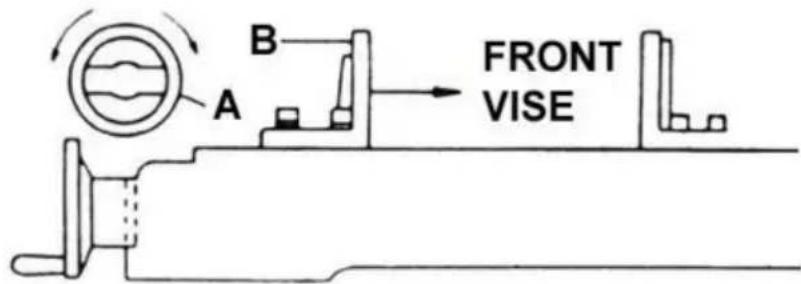

UTILISATION DE L'ÉTAU RAPIDE

Votre machine est équipée d'une mâchoire d'étau à action rapide qui vous permet de positionnez instantanément la mâchoire mobile de l'étau (B). Il suffit de tourner le volant (A) dans le sens inverse dans le sens des aiguilles d'une montre, faites un demi-tour et déplacez la mâchoire de l'étau (B) jusqu'à la position souhaitée. serrer la mâchoire de l'étau (B) contre la pièce en tournant le volant

dans le sens des aiguiles d'une montre.

A B FRONT VISE

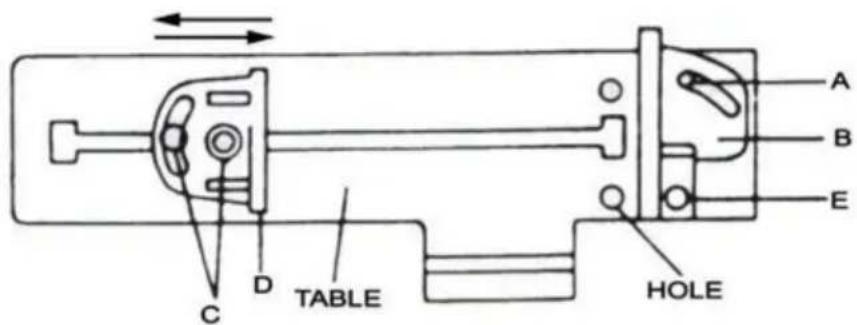

RÉGLAGE RAPIDE DE L'ÉTAU POUR LA COUPE EN ANGLE

1. Desserrez la vis ABC.
2. Réglez l'étau arrière sur la position du trou fileté.(E)
3. Réglez l'échelle sur l'angle souhaité.
4. Réglez l'étau avant (D) pour qu'il soit parallèle à l'étau arrière (E).
5. Serrez la vis ABC.

ATTENTION : Il s'agit du réglage le plus important de votre scie. Il est impossible d'obtenir un travail satisfaisant de votre scie si les guides de lame ne sont pas correctement réglé. Le roulement du guide-lame de votre scie à ruban pour métaux est réglé et testé en puissance avec plusieurs coupes d'essai avant de quitter l'usine pour assurer un réglage correct. Le besoin de réglage se produira rarement lorsque la scie est utilisé correctement. Si les guides se dérèglent, il est extrêmement important de lire immédiatement. Si un réglage incorrect est maintenu, le la lame ne coupera pas droit, et si la situation n'est pas corrigée, cela provoquera dommages graves à la lame

Parce que le réglage du guide est un facteur critique dans les performances de votre scie, il il est toujours préférable d'essayer une nouvelle lame pour voir si cela corrigera une mauvaise coupe avant commencer à s'adapter. Si une lame devient émoussée d'un côté plus tôt que de l'autre, par exemple, il commencera à couper de travers. Un changement de lame corrigera cela problème, le réglage du guide ne se fera pas. Si une nouvelle lame ne corrige pas le problème problème, vérifiez que la lame et les guides sont bien espacés.

REMARQUE : Il doit y avoir un espace de 000 (juste en contact) 001 entre les roulements de lame et de guidage, pour obtenir ce jeu, ajustez comme suit.

1. Le roulement de guidage intérieur est fixe et ne peut pas être réglé.
2. Le palier de guidage extérieur est monté sur une bague excentrique et peut être ajusté.
3. Desserrez l'écrou tout en maintenant le boulon avec une clé Allen.
4. Positionnez l'excentrique en tournant le boulon jusqu'à la position de jeu souhaitée.
5. Serrez l'écrou.
6. Réglez le deuxième palier de guidage de lame de la même manière.

RÉGLAGE DE LA PISTE DE LA LAME

1. Ouvrez le protège-lame.
2. Retirez les ensembles de guide-lame (haut et bas)
3. Desserrez la vis à tête hexagonale du mécanisme d'inclinaison jusqu'à un point où elle est lâche mais confortable.
4. Pendant que la machine est en marche, réglez la vis de réglage et le bouton de tension de la lame. simultanément pour garder

tension constante sur la lame. La vis de réglage et le bouton de tension de la lame sont toujours accordés dans des directions opposées, lorsque l'un est tourné dans le sens des aiguilles d'une montre, l'autre est tourné dans le sens inverse des aiguilles d'une montre. La lame suit correctement le sens lorsque le côté arrière touche juste l'épaulement de la poulie ou un léger espace apparaît près de la ligne centrale de la poulie. Il faut veiller à ne pas trop serrer la lame de scie car cela donnera un mauvais réglage et limitera la durée de vie de la lame.

1. Serrez la vis à tête hexagonale dans le mécanisme d'inclinaison.

IMPORTANT : Parfois, pour essayer de faire cet ajustement critique, il est peut entraîner un mauvais alignement du réglage de base. Si cela se produit, procédez comme suit:

a. Desserrez la vis de réglage et retirez-la aussi loin que possible tout en restant en place la prise filetée. b. Tournez la vis à tête hexagonale dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'arrête (ne serrer). c.

Tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'au fond, puis continuez pendant un demi-tour et vérifier le suivi en allumant la machine.

d. Si un réglage supplémentaire est nécessaire, revenez à l'étape 4.

1. Coupez l'alimentation de la machine.
2. Remplacez les ensembles de guide-lame - il peut être nécessaire de desserrer les tension de la lame légèrement.
3. Réglez la position verticale des ensembles de paliers de guidage de lame de sorte que l'arrière de la lame touche juste les roulements à billes
4. Effectuez un dernier essai pour vérifier le suivi. Si nécessaire, retouchez le réglage (voir étape 4)
5. Remplacez les protège-lames.

MAINTE NANCE

ATTENTION : ASSUREZ-VOUS QUE L'APPAREIL EST DÉCONNECTÉ DE LA SOURCE D'ALIMENTATION AVANT D'ESSAYER DE RÉPARER OU DE SUPPRIMER TOUT COMPOSANT!

LUBRIFICATION

Lubrifiez les composants suivants avec de l'huile SAE-30 comme indiqué.

1. Aucun roulement à billes.
2. Roulement de poulie entraînée 6 à 8 chutes par semaine.
3. Serrez la vis mère selon les besoins.
4. Les engrenages d'entraînement fonctionnent dans un bain d'huile et ne nécessitent pas de changement de lubrifiant plus d'une fois par an, sauf si le lubrifiant est accidentellement contaminé
   ou une fuite se produit en raison d'un remplacement incorrect du couvercle de la boîte de vitesses.
   Au cours des premiers jours de fonctionnement, l'entraînement par vis sans fin chauffera.
   la température dépasse 200F. il n'y a pas lieu de s'alarmer.

Les lubrifiants suivants peuvent être utilisés pour la boîte de vitesses :

Huile Mogul de la compagnie Atlantic Refinery Co.

Service des villes Optimus n°6

Huile pour engrenages de taille moyenne de Gulf Refinery Co

Huile Pure Co. Park Clipper

Outils nécessaires pour l'assemblage

Tournevis cruciforme n° 2 Pince

Déballage et nettoyage

1. Commencez par déballer la scie. Inspectez-la pour l'expédition dommages. Si des dommages se sont produits, contactez votre distributeur.
2. Dévissez la scie du patin et placez-la sur un surface plane.
3. Nettoyez les surfaces protégées contre la rouille avec du kérosène, gazole. N'utilisez pas de solvants à base de cellulose comme un diluant à peinture ou un diluant à laque. Ceux-ci endommager les surfaces peintes.

Ensemble de plaques de coupe verticales

Remarque : ces étapes ne sont nécessaires que si vous utilisez le scie à ruban en mode vertical.

Avertissement

Débranchez la scie à ruban de la source d'alimentation

avant d'effectuer des réparations ou

ajustements ! Le non-respect de ces consignes peut entraîner de graves blessure!

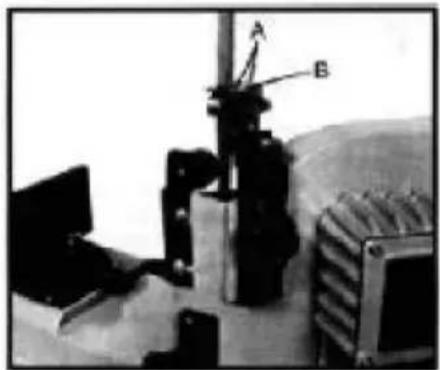

1. Débranchez la scie à ruban de la source d'alimentation.
2. Soulevez le bras en position verticale et verrouillez-le en place en tournant le vanne du vérin hydraulique en position d'arrêt.
3. Retirez les deux vis (A.Fig. 1) et la plaque déflectrice (B).
4. Guidez la lame à travers la fente de la table et fixez-la avec deux vis. Voir Fig.2.

Préparation du réservoir de liquide de refroidissement

L'utilisation d'un liquide de refroidissement soluble dans l'eau augmentera la coupe efficacité et prolonger la durée de vie de la lame. N'utilisez pas de noir huile de coupe comme substitut.

Changez souvent l'huile de coupe et suivez les instructions du fabricant. instructions quant à ses utilisations et précautions.

1. Débranchez la machine de la source d'alimentation.
2. Retirez le tuyau de retour du liquide de refroidissement du couvercle du réservoir.

3. Faites glisser le réservoir hors de la base de la scie et retirez-le avec précaution. couvercle contenant la pompe à liquide de refroidissement.

4. Remplissez le réservoir à environ 80 % de sa capacité.

5. Remettez le couvercle sur le réservoir et placez l'assemblage du réservoir retour à la base.

6. Remettez le tuyau de retour dans le trou du couvercle du réservoir.

Réglage de l'équerre de la lame par rapport à la table

1. Débranchez la machine de la source d'alimentation

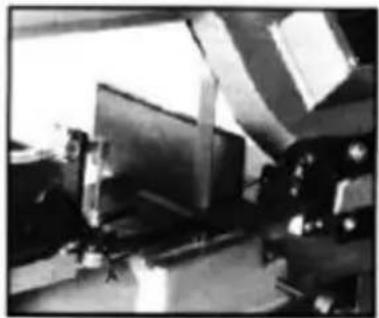

2. Placez l'équerre de machiniste sur la table à côté de la lame comme illustré dans la Fig.4.

3. Vérifiez que la lame est en contact avec le carré le long de la toute la largeur de la lame.

4. Si un réglage est nécessaire, desserrez les boulons et faites-les tourner guide-lame

assemblages légèrement dans le même sens jusqu'à la lame prend contact

avec le carré sur toute sa largeur.

1. Serrez les boulons (A).

1. Connectez la machine à la source d'alimentation

Remarque : Si un réglage de la lame carrée sur la table est nécessaire, assurez-vous de vérifier réglages de la lame à nouveau. Réglage de l'équerre de la lame par rapport à l'étau

1. Débranchez la machine de la source d'alimentation.
2. Placez une équerre de machiniste comme illustré sur la figure 5. L'équerre doit
   se trouvent sur toute la longueur de l'étau et de la lame sans laisser d'espace.
3. Si un réglage est nécessaire, desserrez les boulons qui maintiennent l'étau et ajustez.
   Étau pour que l'équerre soit bien alignée. Serrez les boulons.
4. Connectez la machine à la source d'alimentation.

Réglage des guides de lame

1. Débranchez la machine de la source d'alimentation
2. Desserrez le bouton (A.Fig.6) et le boulon (B). Faites glisser les guides-lames aussi près que possible possible sur le matériau sans toucher à la coupe.
3. Serrez le bouton (A) et le boulon (B) et connectez la machine à la source d'alimentation.

Réglage de l'étau

Avertissement

N'effectuez aucun réglage et ne chargez/déchargez pas de matériau de l'étau pendant que la machine est en marche.

est en cours d'exécution!

Le non-respect de cette consigne peut entraîner des blessures graves!

pour régler l'étau pour une coupe de 0 à 45 degrés :

1. Retirer les assemblages de boulons (C.Fiq.7)
2. Positionnez l'étau et réinstallez-le comme illustré dans la Fig.8. Portez une attention particulière attention à l'emplacement des trous de boulons.
3. Réglez l'étau à l'angle souhaité, réinstallez les boulons et allégez l'écrou et le boulon assemblées.
4. Réglez l'étau mobile parallèlement à l'étau fixe en desserrant le boulon (A, Fig. 8).
   pour mettre en parallèle et serrer le boulon.

Pour régler l'étau sur la largeur maximale de coupe du stock

1. Retirez les assemblages d'écrous et de boulons.
2. Positionnez l'étau et réinstallez les assemblages de boulons comme illustré dans la Fig. 7.

Dessin de principe électrique

BLACK 1.5mm² N L PE stop Q1 SQ1 start M2 M1 U W1

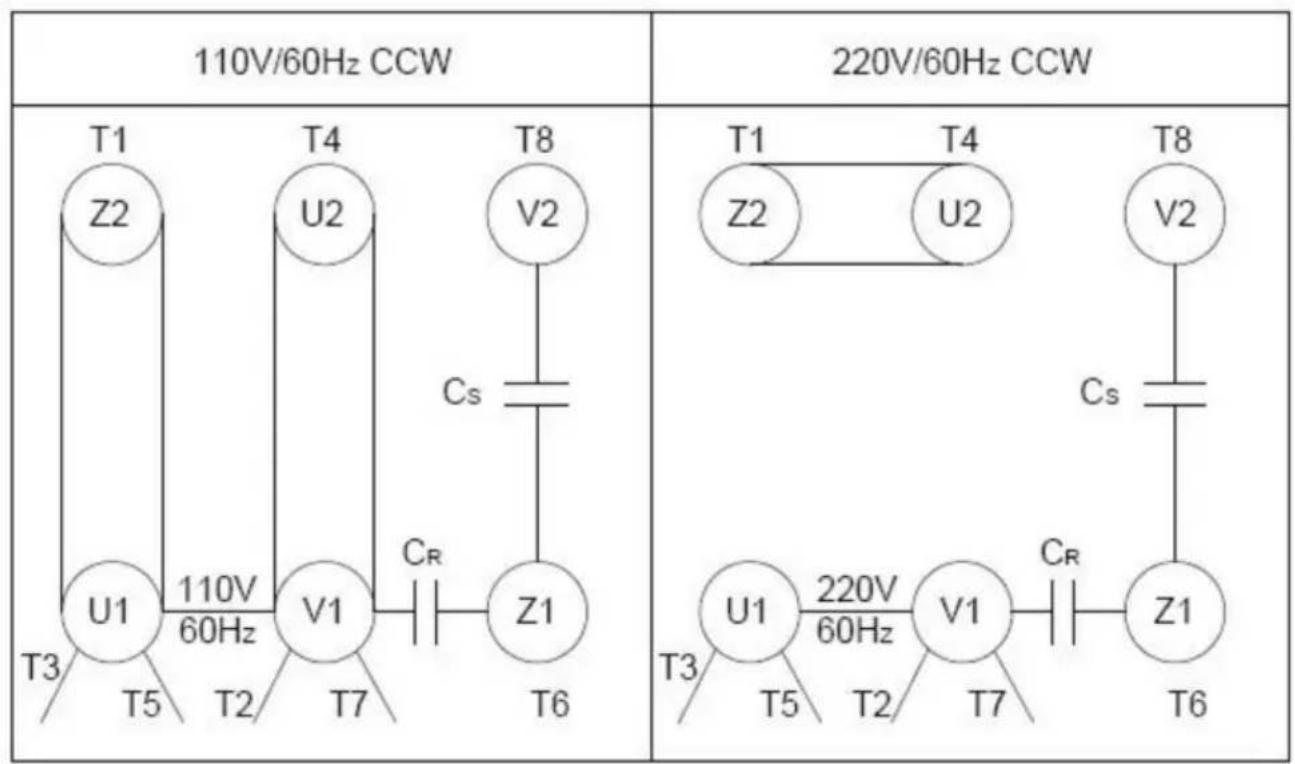

Schéma de câblage du moteur

Le schéma de câblage ci-dessus est inversé. Pour inverser, échangez simplement T5 et T6

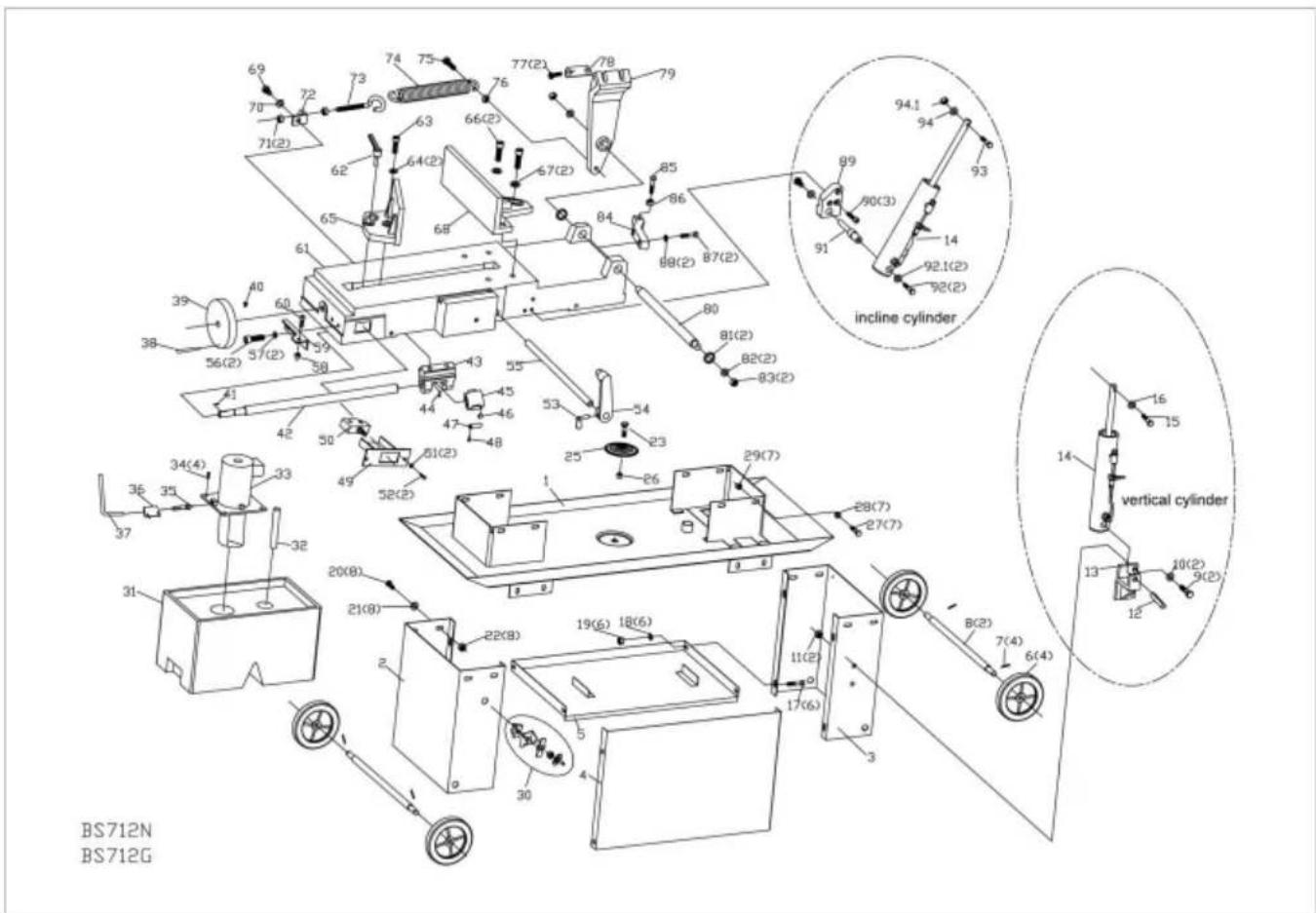

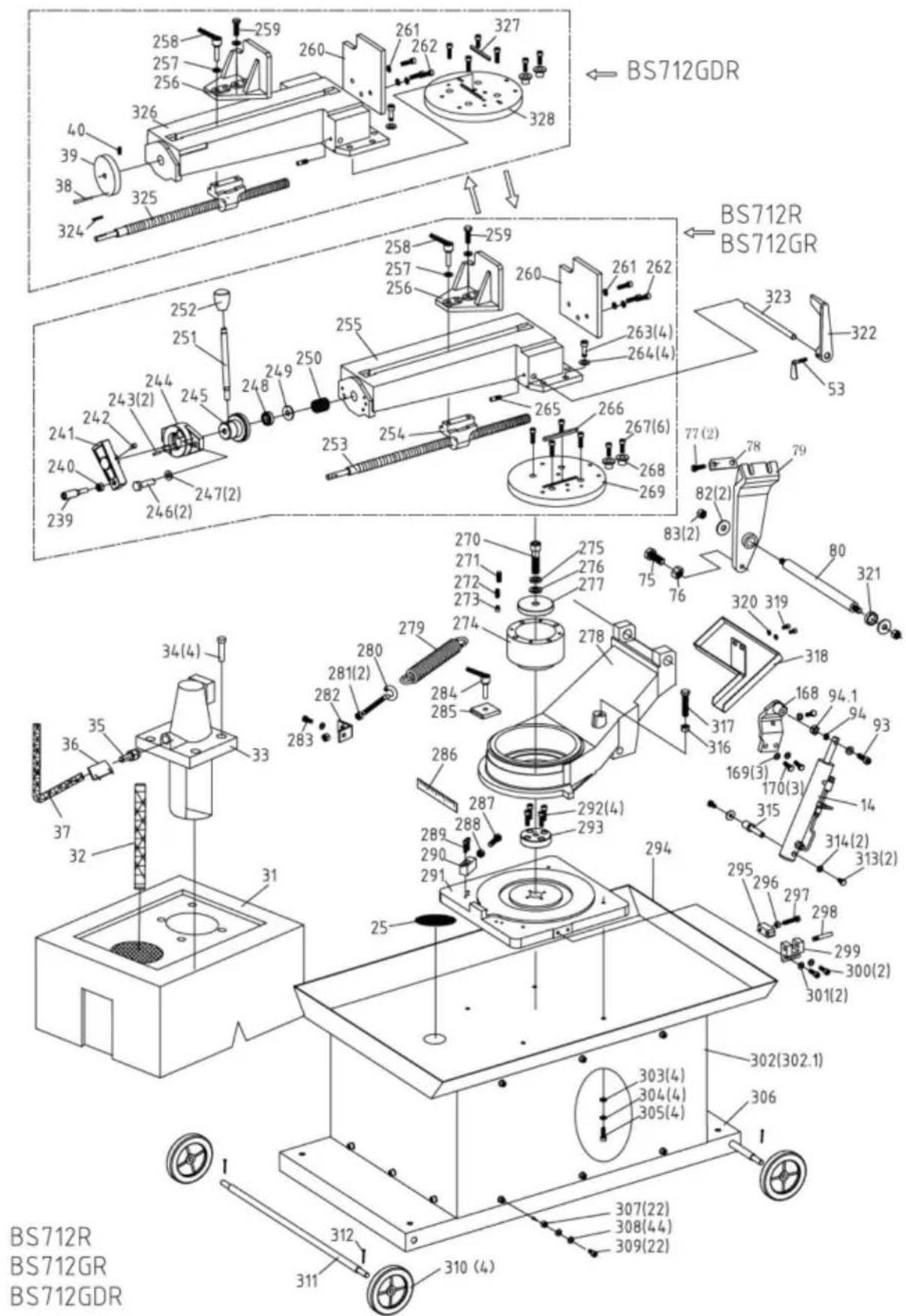

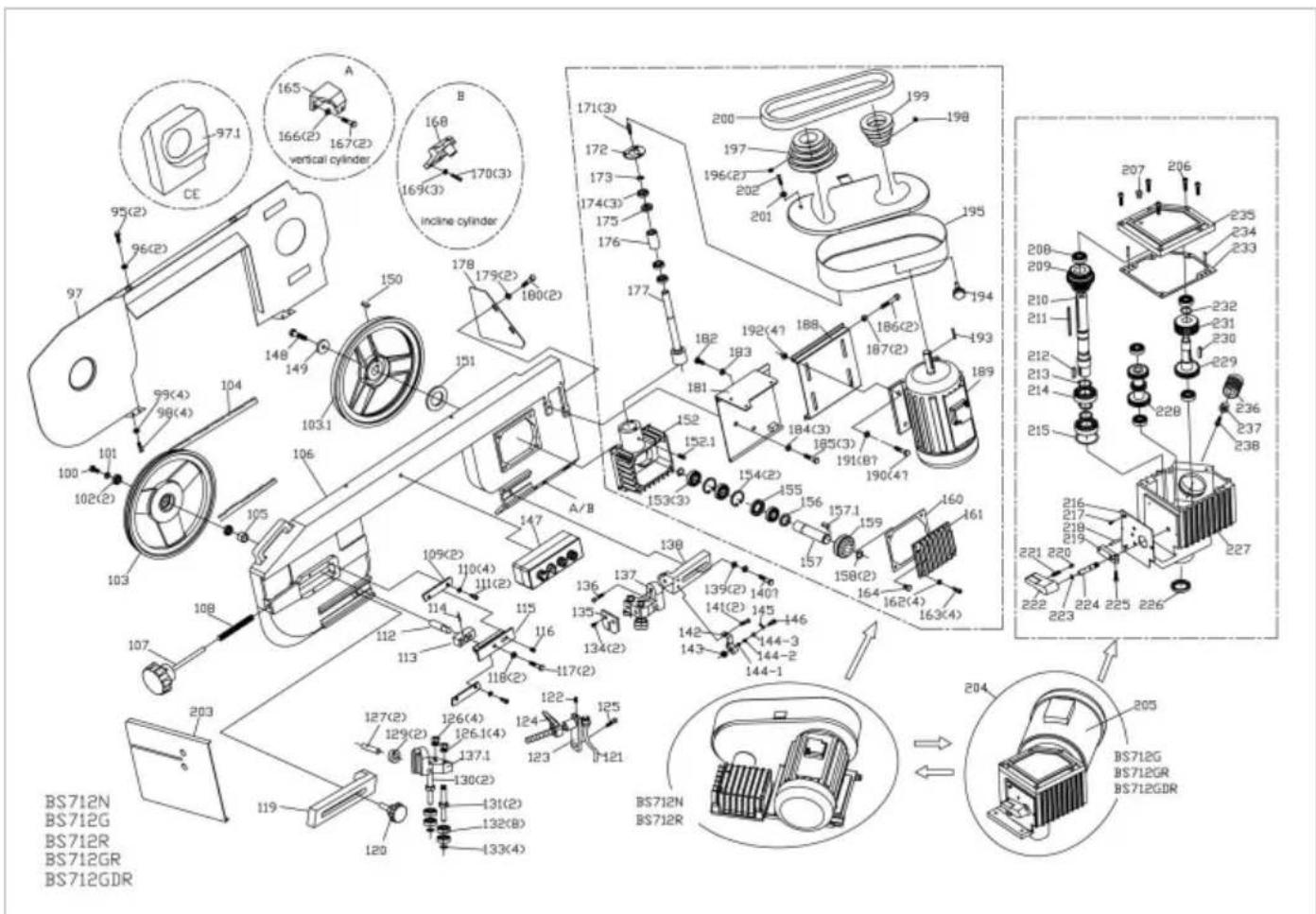

Part No.	Description	Qty	Part No.	Description	Qty
1	Upper board of bottom pan	1	43	Support	1
2	Leg B	1	44	Bolt M6X16	1
3	Leg A	1	45	Acme screw	1
4	Board B	1	46	Pin	1
5	Board A	1	47	Spring screw	1
6	Foot wheel φ 125X φ 12	4	48	Bolt M5X8	1
7	Pin 3X25	4	49	Seat of stop switch	1
8	Foot wheel shaft	2	50	Stop switch	1
9	Bolt M10X30	2	51	Washer 6	2
10	Flat washer 10	2	52	Bolt M6X12	1
12	Column 12X70	1	53	Handle assembly	1
13	Support for cylinder	1	54	Handle seat	1
14	Hydraulic cylinder	1	55	Handle shaft	1
15	Bolt M10X35	1	56	Bolt M8X16	2
16	Flat washer 10	1	57	Washer 8	2
11	Screw M10	2	58	Screw M8	1
17	Bolt M6X16	6	59	Safety board	1
18	Washer 6	6	60	Bolt M8X30	1
19	Screw M6	6	61	Bottom seat	1
20	Bolt M8X16	8	62	fixed handle M10X80	1
21	Flat washer 8	16	63	Bolt M10X35	1
22	Screw M8	8	64	Washer 10	2
23	Bolt M6X20	1	65	Moving vise	1
25	filter sieve	1	66	Bolt M12X40	2
26	Screw M6	1	67	Washer 12	2
27	Bolt M8X30	7	68	Fixed vise	1
28	Washer 8	7	69	Bolt M10X20	1
29	Screw M8	7	70	Washer 10	1
30	Coolant switch assembly	1	71	Screw M10	2
31	Coolant box	1	72	Set rack	1
32	Aleak hose	1	73	Bolt on Spring	1
33	Coolant pump	1	74	Spring	1
34	Bolt M6X16	4	75	Bolt M10X40	1
35	Coupler	1	76	Screw M10	1
36	Hose clamp	1	77	Bolt M10X35	2
37	Hose	1	78	Mat	1
38	Turning handle M8X63	1	79	Pivot arm	1
39	Hand wheel φ 125X φ 15	1	80	Rotor	1
40	Bolt M6X6	1	81	Sleeve	2
41	Key 5X20	1	82	Washer 16	2
42	Screw	1	83	Screw M10	2
84	Support	1	123	Nozzle support	1
85	Bolt M10X40	1	124	Coolant switch assembly	1
86	Screw M10	1	125	Bolt M8X30	1
87	Bolt M10X35	2	126	Screw M10X1	4
88	Washer 10	2	126.1	Washer 10	4
89	fixed board for cylinder	1	127	Shaft	2
90	Bolt M8X30	3	128	Bolt M4X6	2
91	Shaft on cylinder	1	129	Bearing 608-2Z	2
92	Bolt M8X16	2	130	Shaft	2
	Big washer 8	2	131	Eccentric shaft	2
93	Bolt M10X45	1	132	Bearing 608-2Z	8
94	Washer 10	1	133	Washer 8	4
	Screw M10	1	134	Bolt M5X12	2
95	Bolt M8X16	2	135	Safety board	1
96	Washer 8	2	136	Bolt M8X30	1
97	Blade guard	1	137	Front adjustable seat	1
97.1	Board	1	137.1	Rear adjustable seat
98	Bolt M8X16	4	138	Front adjustable support	1
99	Washer 8	4	139	Thicker washer 10	2
100	Bolt M8X20	1	140	Bolt M10X40	1
101	Big washer	1	141	Bolt M5X10	2
102	Bearing 6203-2Z	2	142	Stand of Brush	1
103	Idle wheel	1	143	Brush	1
103.1	Steering wheel	1	144 -1	Sleeve 1	1
104	Blade 2362X0.9X20	1	144 -2	Sleeve 2	1
105	Sleeve	1	144 -3	Sleeve 3	1
106	Saw bow	1	145	Spring	1
107	Stellate handle M10X35	1	146	Bolt M6X6	1
108	Spring	1	147	Switch box	1
109	Board	2	148	Bolt M10X25	1
110	Washer 6	4	149	Washer	1
111	Bolt M6X16	4	150	Key 6X25	1
112	Shaft	1	151	Sleeve	1
113	Shaft seat	1	152	Gear box	1
114	Pin 4X20	1	152.1	Bolt M8X16	1
115	Moving board	1	153	Bearing 6005-2Z	3
116	Bolt M8X16	1	154	Washer 47	2
117	Bolt M8X35	2	155	Seal 47X 25X7	1
118	Washer 8	2	156	Mat	1
119	Rear adjustable stand	1	157	Output shaft	1
120	Stellate handle M10X35	1	157.1	Key 6X25	1
121	6 Copper tube	1	158	Washer 25	2
122	Bolt M6X6	1	159	Worm wheel	1
160	Seal mat	1	203	Vertical table	1
161	Cover for gear box	1	204	Gear box assembly
162	Washer 6	4	205	Vertical motor	1
163	Bolt M6X20	4	206	Bolt M6X25	5
164	Bolt	1	207	Bolt	1
165	Upper seat for cylinder	1	208	Bearing 6201-2Z	5
166	Washer 10	2	209	Timing gear	1
167	Bolt M10X20	2	210	Output shaft	1
168	Fixed seat for cylinder	1	211	Key 5X80	1
169	Washer 8	3	212	Key	1
170	Bolt M8X30	3	213	Washer 25	3
171	Bolt M4X12	3	214	Bearing 6205-2Z	2
172	Cover for bearing	1	215	Mat	1
173	Washer 17	1	216	Set board	1
174	Bearing 6003-2Z	3	217	Bolt M4X8	3
175	Seal φ 35X17X7	1	218	Conical pin	1
176	Sleeve	1	219	Poking board	1
177	Worm	1	220	Pin	1
178	Shield leathern	1	221	Spring	1
179	Washer 6	2	222	Handle	1
180	Bolt M6X12	2	223	O-ring 6X1.8	1
181	Seating board for motor	1	224	Shaft	1
182	Bolt M8X40	1	225	Bolt M5X20	1
183	Screw M8	1	226	Seal φ 30X φ 42X7	1
184	Washer 8	3	227	Gear box	1
185	Bolt M8X20	3	228	Gear shaft	1
186	Bolt M8X50	2	229	Gear shaft	1
187	Screw M8	2	230	Key 6X20	1
188	Motor seat A	1	231	Worm gear	1
189	Motor	1	232	Washer 20	1
190	Bolt M8X25	4	233	Seal mat	1
191	Washer 8	8	234	Column pin 6X25	2
192	Screw M8	4	235	Cover for gear box	1
193	Key 6	1	236	Worm	1
194	Stellate handle	1	237	Shaft	1
195	Belt cover	1	238	Bolt M6X20	1
196	Bolt M8X10	2	239	Turning handle M8X63	1
197	Worm pulley	1	240	Screw M10	1
198	Bolt M8X10	1	241	Handle	1
199	Motor pulley	1	242	Bolt M6X12	1
200	Belt	1	243	Pin 5X25	2
201	Washer 6	2	244	Speedy fixed block	1
202	Bolt M6X12	2	245	Speedy moving block	1
246	Bolt M8X30	2	288	Screw M10	1
247	Washer 8	2	289	Bolt M6X25	2
248	Bearing 51101	1	290	Seat	1
249	Mat 14	1	291	Bottom tray	1
250	Spring	1	292	Bolt M8X25	4
251	Handle pole	1	293	Tray	1
252	Handle cover M12X60	1	294	Upper plate of stand	1
253	Screw	1	295	Block	1
254	Adjustive screw	1	296	Screw M8	1
255	Vice	1	297	Bolt M8X40	1
256	Moving vise	1	298	Shaft	1
257	Washer 10	2	299	Fixed seat	1
258	Adjustable fixed handle M10X80	1	300	Bolt M8X25	1
259	Bolt M10X35	1	301	Washer 8	2
260	Fixed vise	1	302	Middle plate of stand	2
261	Washer 8	3	302.1	Middle plate of stand	1
262	Bolt M8X30	3	303	Washer 8	4
263	Bolt M10X30	4	304	Stretchy washer 16	4
264	Washer 10	4	305	Bolt M8X25	4
265	Bolt M8X16	1	306	Lower plate of stand	1
266	Key 8X100	1	307	Screw M8	22
267	Bolt M8X25	6	308	Washer 8	44
268	Sleeve	2	309	Bolt M8X16	22
269	Rotative tray	1	310	Foot wheel	4
270	Bolt M16X65	1	311	Foot wheel shaft	2
271	Bolt 12X16	4	312	Pin 3X25	4
272	Spring	4	313	Bolt M8X16	2
273	Shaft	4	314	Big washer 8	2
274	Rotative sleeve	1	315	Shaft	1
275	Stretchy washer 16	1	316	Screw M12	1
276	Washer 16	1	317	Bolt M12X60	1
277	Capper	1	318	Breakwater	1
278	Rotation	1	319	Bolt M6X12	2
279	Spring	1	320	Washer 6	2
280	Bolt for spring	1	321	Sleeve	1
281	Screw M10	2	322	Handle seat	1
282	Fixed board	1	323	Handle shaft	1
283	Bolt M8X20	1	324	Key 5X20	1
284	Adjustable fixed handle M10X80	1	325	Screw	1
285	Board	1	326	Vice	1
286	Scale	1	327	Key 8X70	1
287	Bolt M10X40	1	328	Rotative tray	1

69 70 71(2) 72 73 74 75 76 77(2) 78 79 62 63 64(2) 65 66(2) 67(2) 68 69 85 86 87(2) 88(2) 89(2) 90(3) 91 92.1(2) 92(2) 39 40 41 42 43 44 45 46 47 48 50 51(2) 52(2) 53 54 55 56(2) 57(2) 58 59 30 31 32 33 34(4) 35 36 37 20(8) 21(8) 22(8) 19(6) 18(6) 11(2) 17(6) 30 B(2) 7(4) 6(4) incline cylinder vertical cylinder BS712N BS712G

97.1 165 166(2) 167(2) vertical cylinder A 168 169(3) 170(3) incine cylinder CE 95(2) 96(2) 97 148 149 150 178 179(2) 180(2) 151 103.1 106 105 103 107 108 109(2) 110(4) 111(2) 114 112 113 118(2) 117(2) 127(2) 129(2) 130(2) 137.1 132(8) 133(4) 120 BS712N BS712G BS712R BS712GR BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS 200-206-208-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-206-235-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-236-236-236-236-236-236-236-236-236-236-236-236-236-

BS712GDR BS712R BS712GR 323 322 53 258 257 256 260 261 262 327 328 40 39 38 324 252 251 248 249 250 255 258 257 256 260 261 262 263(4) 264(4) 265 266 267(6) 268 269 77(2) 78 82(2) 83(2) 75 76 320 319 318 317 316 168 94.1 94 93 170(3) 14 315 314(2) 313(2) 295 296 297 298 299 300(2) 301(2) 302(302.1) 306 BS712R BS712GR BS712GDR

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
