MANUALE UTENTE BS-712R Vevor

Supporto tecnico e certificato di garanzia

Sega a nastro orizzontale per metallo MANUALE D'USO

MODELLO:BS-712R

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

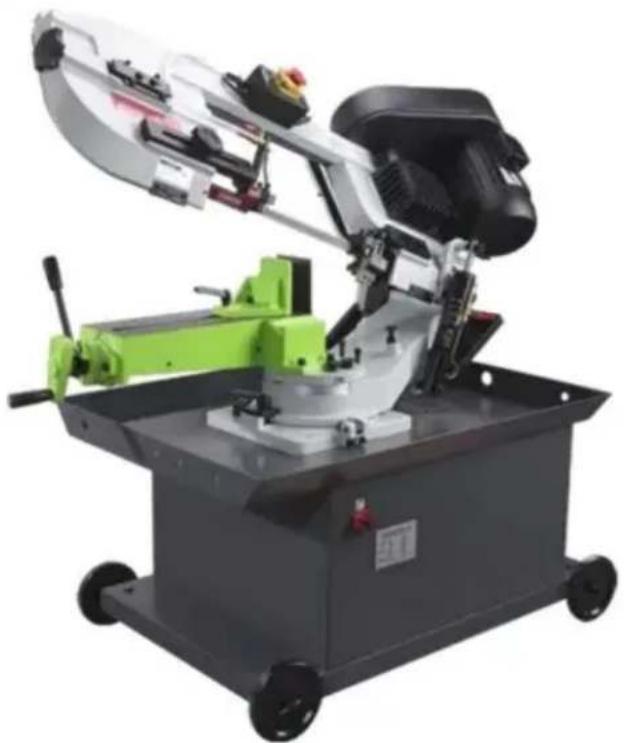

METALLO ORIZZONTALE

SEGA A NASTRO

MODELLO:BS-712R

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barratoindica che il prodotto richiede una raccolta differenziata dei rifiutiUnione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

ISTRUZIONI DI SICUREZZA

1. Conosci la tua sega a nastro. Leggi attentamente il manuale dell'operatore. Impara il operazioni, applicazioni e limitazioni nonché i potenziali pericoli specifici peculiare di questa sega a nastro

2. Questa unità è dotata di una spina a tre poli (con messa a terra) per la tua protezione contro i rischi di scosse elettriche e deve essere collegato direttamente a una proprietà presa a tre poli con messa a terra. Dove una presa a muro a due poli è incontrato. Deve essere sostituito con un tre poli correttamente messo a terra presa conforme al Codice elettrico nazionale e ai codici locali e Ordinanza.

3. Utilizzare solo prolunghe a 3 fili dotate di spine con messa a terra a 3 poli.

4. Sostituire o riparare immediatamente eventuali danni o cavi usurati.
5. Mantenere le protezioni in posizione e funzionanti.
6. Prestare particolare attenzione quando si utilizza la sega a nastro in posizione verticale per mantenerla dita e mani fuori dal percorso di lama.
7. Indossare protezioni acustiche se si è esposti a lunghi periodi di funzionamento in officina molto rumorosi.
8. Utilizzare occhiali di sicurezza, casco e scarpe antinfortunistiche. Utilizzare anche una maschera facciale o antipolvere se l'operazione di taglio è polverosa.
9. Indossare un abbigliamento adeguato. Niente abiti larghi o gioielli che possano impigliarsi durante il movimento parti. Non indossare cravatte o guanti.

10. Non sbilanciarti troppo. Mantieni sempre la giusta posizione e l'equilibrio.

11. Fissare il lavoro. Utilizzare sempre la morsa per tenere fermo il lavoro. Serrare saldamente. Non tenere il pezzo da lavorare con la sega in posizione orizzontale.

12. Mantenere pulita l'area di lavoro. Aree e banchi disordinati favoriscono gli incidenti.
13. Evitare ambienti pericolosi. Non utilizzare la sega a nastro in ambienti umidi o bagnati. posizione. Mantenere l'area di lavoro ben illuminata.
14. Non forzare l'utensile. Farà il lavoro meglio e in modo più sicuro alla velocità per cui è stato progettato.15.Scollegare il cavo di alimentazione prima di effettuare regolazioni e manutenzioni e prima sostituzione della lama.
15. La sicurezza è la combinazione del buon senso dell'operatore e della sua attenzione in ogni momento quando la sega è in uso.
16. Non stare mai in piedi sull'utensile. Potrebbero verificarsi gravi lesioni se l'utensile viene inclinato o se l'utensile da taglio entra accidentalmente in contatto.
17. Controllare le parti danneggiate. Prima di utilizzare ulteriormente gli utensili, installare una protezione o altro parti che funzioneranno per garantire che funzionerà correttamente
    19.E svolgere la funzione prevista: controllare l'allineamento delle parti mobili; legatura di parti mobili, rottura di parti, montaggio e qualsiasi altro condizioni che possono influenzarne il funzionamento. Una protezione o un'altra parte danneggiata dovrebbe essere riparato o sostituito correttamente.
18. Se l'utensile è dotato di una spina a tre poli, deve essere collegato a una presa elettrica a tre fori. Se si utilizza un adattatore per ospitare una presa elettrica a due presa a 3 poli, la spina dell'adattatore deve essere collegata a una messa a terra nota. Non rimuovere mai il terzo rebbio
19. Quando si sposta la sega, tenere SEMPRE la testa abbassata in posizione orizzontale posizione.

ASSEMBLAGGIO

Per una migliore prestazione si consiglia un motore da 3/4 o 1 HP con fase divisa o un condensatore. prestazioni economiche. È richiesta la rotazione in senso antiorario. Notare che la rotazione può può essere invertito seguendo le istruzioni fornite sul terminale o sulla targhetta.

1. Montare la piastra di montaggio del motore sulla testa utilizzando il bullone lungo. Nota che il lato piatto del piatto sia rivolto verso l'alto.
2. Montare la piastra di protezione sulla testa utilizzando la vite e la rondella di sicurezza e il bullone della carrozza. La rondella e il dado ad alette vengono utilizzati per fissare il montaggio del motore piastra alla piastra di protezione attraverso il foro scanalato nella piastra di protezione. Questi

i componenti servono anche per posizionare e bloccare il motore in posizione o correttamente regolazione velocità/cinghia.

1. Posizionare il distanziale sul bullone lungo e fissarlo con il dado.

2. Fissare il motore alla piastra di montaggio del motore con i quattro bulloni e dadi.

Si noti che l'albero motore è posizionato attraverso la grande apertura nella piastra di protezione e deve essere parallelo all'albero motore.

1. Montare la puleggia del motore, la più piccola delle due fornite in dotazione al motore albero. Notare che il diametro più grande deve essere il più vicino al motore. Non serrare l'vite di fissaggio.

2. Montare la puleggia condotta, la più grande delle due fornite in dotazione alla sporgenza albero motore. Notare il

il diametro più piccolo deve essere il più vicino possibile al cuscinetto. Non stringere la vite di fermo.

1. Posizionare la cinghia in una delle scanalature della puleggia e l'altra estremità nella rispettive scanalature della seconda puleggia.

2. Allineare la cinghia ed entrambe le pulegge in modo che la cinghia scorra parallelamente scanalature della puleggia.

3. Serrare le viti di fissaggio di entrambe le pulegge in questa posizione.

4. Posizionare la cinghia nella corretta combinazione di pulegge per ottenere la corretta velocità della lama.

5. Regolare la posizione del motore per ottenere circa 1/2" di depressione in la cintura quando si applica pressione con il pollice

6. Serrare la vite a testa che fissa la piastra di montaggio del motore alla piastra di protezione

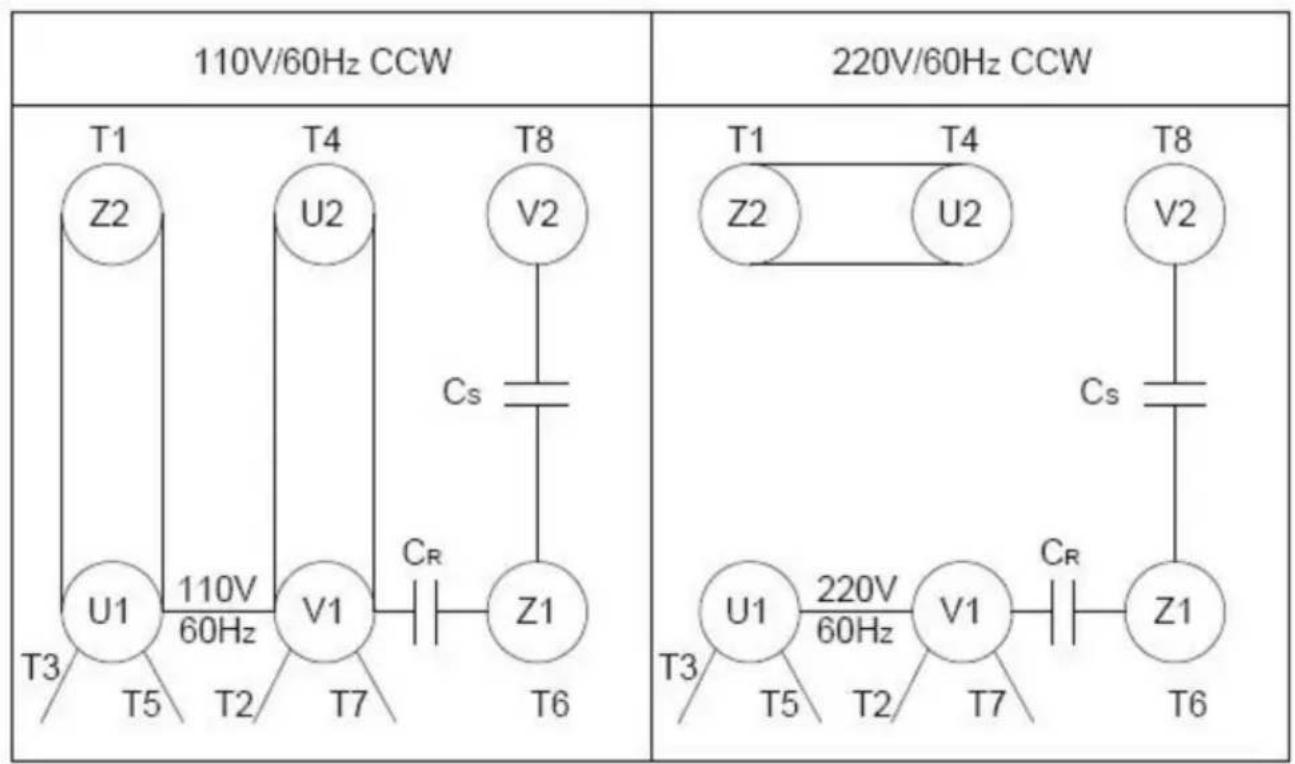

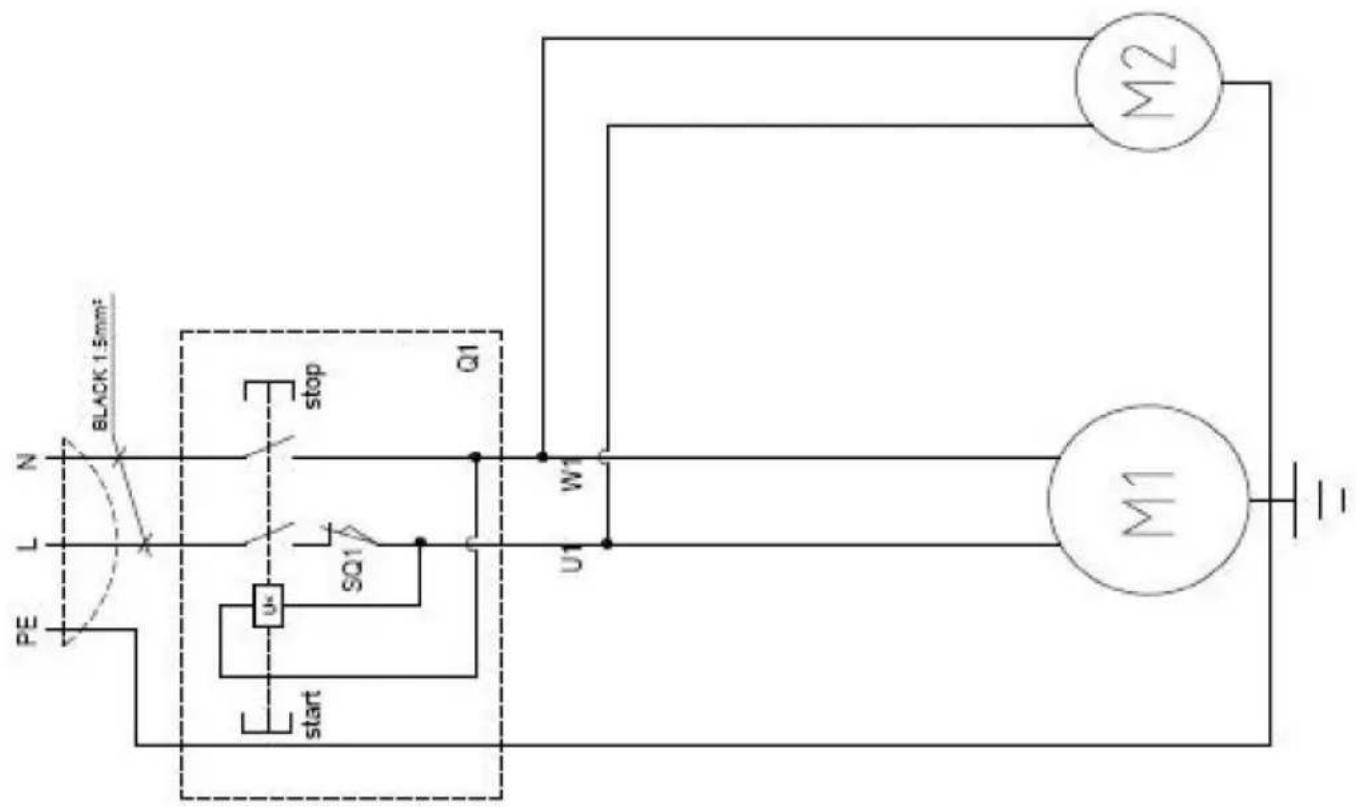

7. Collegare il cablaggio elettrico alla scatola morsetti del motore. Il motore dovrebbe

essere protetto con un fusibile ritardato o un interruttore automatico con un amperaggio nominale leggermente superiore all'amperaggio a pieno carico del motore.

INSTALLAZIONE

La sega può essere montata sul tuo banco o sul tuo supporto. La parte posteriore della la sega deve essere montata a filo con la parte posteriore del supporto o del banco per consentire funzionamento verticale per questa sega a nastro. Questo supporto ha fori punzonati per effettuare facile montaggio alla base mediante otto bulloni standard.

OPERAZIONE

IMPOSTAZIONE DEL LAVORO

1. Sollevare la testa della sega in posizione verticale

2. Aprire la morsa per accettare il pezzo da tagliare ruotando la ruota all'estremità della la base.

3. Posizionare il pezzo da lavorare sul piano della sega. Se il pezzo è lungo, sostenere l'estremità.
4. Fissare saldamente il pezzo in lavorazione nella morsa

REGOLAZIONE ARRESTO LAVORO

1. Allentare il pollice che tiene il pezzo fuso del fermo di lavoro sull'albero.
2. Regolare il pezzo in fusione del fermo di lavoro alla lunghezza desiderata.
3. Ruotare il fermo di lavoro il più vicino possibile al fondo del taglio.
4. Serrare la vite a testa zigrinata.
5. Non lasciare che la lama poggi sul pezzo da lavorare mentre il motore è spento.

CONVERSIONE PER USO VERTICALE

Con la sega in posizione verticale non si possono eseguire lavori di taglio o di contorno. nel modo seguente:

1. Ruotare la testa in posizione verticale.
2. Montare un tavolo da 10"x10" (un'opzione che può essere acquistata dal tuo rivenditore alla barra di guida utilizzando le viti in dotazione e la manopola della barra di guida.)

VELOCITÀ DELLA LAMA

Quando si utilizza la sega a nastro, modificare sempre la velocità della lama per adattarla al meglio materiale da tagliare. L'albero di taglio del materiale ha fornito le impostazioni suggerite per diversi materiali.

4 TABELLA DELLE SPECIFICHE

	BS-712RArticolo n.
Voltaggio	110V -220V/220V
Frequenza	Frequenza
Energia	1,1 kW
Velocità massima	256 piedi al minuto
Dimensioni rettangolari tagliate	Dimensioni: 7"8,25"
Lunghezza della lama	93"

DIREZIONE DI MOVIMENTO DELLA LAMA Assicurarsi

che la lama sia montata sulle pulegge in modo che il bordo verticale agganci per primo il pezzo in lavorazione.

BLADE MOVEMENT

AVVIAMENTO DELLA SEGA

ATTENZIONE: NON UTILIZZARE MAI LA SEGA SENZA LE PROTEZIONI DELLA LAMA IN POSIZIONE.

Assicurarsi che la lama non sia a contatto con il pezzo in lavorazione quando si avvia il motore.

Avviare il motore, lasciare che la sega raggiunga la massima velocità, quindi iniziare il taglio abbassando lentamente la testa sul pezzo in lavorazione. NON FARLA CADERE O FORZARE. Lasciare che il peso della testa della sega fornisca la forza di taglio. La sega si spegne automaticamente alla fine del taglio.

SELEZIONE DELLA LAMA

Questa sega a nastro per il taglio dei metalli è dotata di una lama per uso generale da 8 denti per pollice.

Sono disponibili lame aggiuntive da 4, 6, 8 e 10 denti. La scelta del passo della lama è regolata dallo spessore del pezzo da tagliare; più sottile è il pezzo, più denti sono consigliati. Un minimo di tre denti devono impegnare il pezzo in ogni momento per un taglio corretto. Se i denti della lama sono così distanti tra loro da scavalcare il pezzo, possono verificarsi gravi danni al pezzo e alla lama.

SOSTITUZIONE DELLA LAMA

Sollevare la testa della sega in posizione verticale e aprire le protezioni della lama. Allentare la manopola della vite di tensione quanto basta per consentire alla lama della sega di scivolare via dalle ruote.

Installare la nuova lama con i denti obliqui verso il motore come segue: 1. Posizionare la lama tra ciascuno dei cuscinetti guida. 2. Far scivolare la lama attorno alla puleggia del motore (in basso) con la mano sinistra e tenerla in posizione.

1. Tenere la lama tesa contro la puleggia del motore tirandola verso l'alto con l'apposito gancio destro posizionato nella parte superiore della lama.

2. Rimuovere la mano sinistra dalla puleggia inferiore e posizionarla sul lato superiore della lama per continuare l'applicazione tirando verso l'alto la lama.

3. Rimuovere la mano destra dalla lama e regolare la posizione della puleggia superiore per consentire alla mano sinistra di far scivolare la lama attorno alla puleggia utilizzando l'indice del pollice e mignolo come guida.
4. Regolare la manopola di tensione della lama in senso orario fino a quando non è abbastanza giusta da non si verifica lo slittamento della lama. Non serrare eccessivamente.
5. Sostituire le protezioni delle lame.
6. Mettere 2-3 gocce di olio sulla lama.

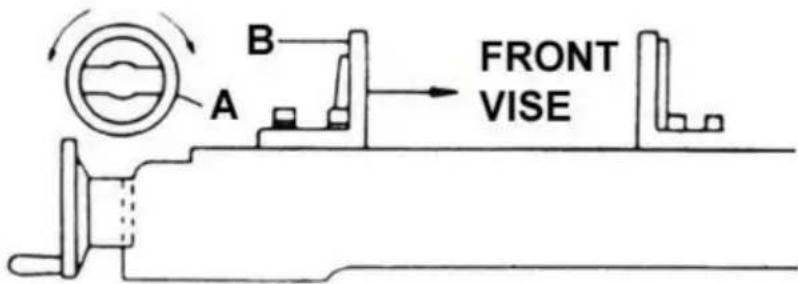

UTILIZZO DELLA MORSA RAPIDA

La macchina è dotata di una morsa a ganascia ad azione rapida che consente di posizionare immediatamente la ganascia della morsa mobile (B). Basta girare il volantino (A) in senso antiorario in senso orario di 1/2 giro e spostare la ganascia della morsa (B) nella posizione desiderata. Quindi stringere la ganascia della morsa (B) contro il pezzo in lavorazione ruotando il volantino in senso orario.

A B FRONT VISE

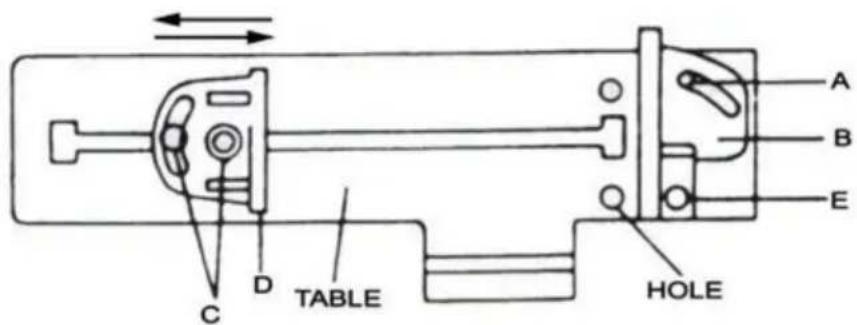

REGOLAZIONE RAPIDA DELLA MORSA PER TAGLIO ANGOLARE

1. Allentare la vite ABC.
2. Regolare la morsa posteriore sulla posizione del foro filettato.(E)
3. Impostare la scala sull'angolazione desiderata.
4. Regolare la morsa anteriore (D) in modo che sia parallela alla morsa posteriore (E).
5. Serrare la vite ABC.

REGOLAZIONE DEL CUSCINETTO GUIDA LAMA

ATTENZIONE: Questa è la regolazione più importante della tua sega. È impossibile ottenere un lavoro soddisfacente dalla sega se le guide della lama non sono regolato correttamente. Il cuscinetto guida lama sulla tua sega a nastro per il taglio dei metalli è regolato e testato in potenza con diversi tagli di prova prima di lasciare la fabbrica per assicurare la corretta impostazione. La necessità di regolazione si verificherà raramente quando la sega è usato correttamente. Se le guide si sregolano, è estremamente importante leggere subito. Se si mantiene una regolazione non corretta, il la lama non taglierà dritta e se la situazione non viene corretta causerà gravi danni alla lama

Poiché la regolazione della guida è un fattore critico per le prestazioni della sega, è sempre meglio provare una nuova lama per vedere se questa correggerà il taglio scadente prima iniziando ad adattarsi. Se una lama diventa smussata da un lato prima dell'altro, ad esempio, inizierà a tagliare storto. Un cambio lama correggerà questo problema, la regolazione della guida non lo farà. Se una nuova lama non corregge il problema, controllare la lama e le guide per verificare che la spaziatura sia corretta.

NOTA: Dovrebbe esserci uno spazio libero tra 000 (appena a contatto) e 001 tra lama e cuscinetti di guida, per ottenere questo gioco regolare come segue.

1. Il cuscinetto guida interno è fisso e non può essere regolato.
2. Il cuscinetto guida esterno è montato su una boccola eccentrica e può essere aggiustato.
3. Allentare il dado tenendo fermo il bullone con una chiave a brugola.
4. Posizionare l'eccentrico ruotando il bullone nella posizione di gioco desiderata.
5. Serrare il dado.
6. Regolare il secondo cuscinetto guida lama nello stesso modo.

REGOLAZIONE DEL CINGOLO DELLA LAMA

1. Aprire la protezione della lama.
2. Rimuovere i gruppi guida lama (superiore e inferiore)
3. Allentare la vite a testa esagonale nel meccanismo di inclinazione fino al punto in cui è largo ma aderente.
4. Con la macchina in funzione, regolare sia la vite di regolazione che la manopola di tensione della lama contemporaneamente per mantenere

tensione costante sulla lama. La vite di regolazione e la manopola di tensione della lama sono sempre sintonizzati in direzioni opposte, quando uno è girato in senso orario l'altro è ruotato in senso antiorario. La lama traccia correttamente quando il lato posteriore tocca appena la spalla della puleggia o si verifica un leggero spazio vicino alla linea centrale della puleggia. Bisogna fare attenzione a non stringere troppo la lama della sega poiché questo darà luogo a una regolazione errata e limiterà la durata della lama.

1. Serrare la vite a testa esagonale nel meccanismo di inclinazione.

IMPORTANTE: a volte, per provare a fare questa regolazione critica, è

possibile che l'impostazione di base non sia allineata. Se ciò dovesse verificarsi, procedere come segue:

a. Allentare la vite di fissaggio e svitarla il più possibile, mantenendola comunque in posizione la presa filettata. b. Girare la vite a testa esagonale in senso orario fino all'arresto (non c. Girare la

vite di regolazione in senso orario fino in fondo, quindi continuare per mezzo giro e controlla il tracciamento

accendendo la macchina.

d. Se sono necessarie ulteriori regolazioni, tornare al passaggio 4.

1. Spegnere la macchina.

2. Sostituire i gruppi guida lama: potrebbe essere necessario allentare i tensione leggera della lama.

3. Regolare la posizione verticale dei gruppi cuscinetto guida lama in modo che il lato posteriore della lama tocca appena i cuscinetti a sfera

4. Eseguire un'ultima corsa per controllare il tracciamento. Se necessario, ritoccare la regolazione (vedere passo 4)

5. Sostituire le protezioni delle lame.

MANUTENZIONE

ATTENZIONE: ASSICURARSI CHE L'UNITÀ SIA SCOLLEGATA DALLA

FONTE DI ALIMENTAZIONE PRIMA DI TENTARE DI EFFETTUARE LA MANUTENZIONE O RIMUOVERE QUALSIASI COMPONENTE!

LUBRIFICAZIONE

Lubrificare i seguenti componenti utilizzando olio SAE-30 come indicato.

1. Nessuno cuscinetto a sfere.
2. Cuscinetto della puleggia condotta: 6-8 gocce a settimana.

3. Serrare la vite di comando secondo necessità.

4. Gli ingranaggi di trasmissione funzionano in un bagno d'olio e non richiedono il cambio del lubrificante più spesso di una volta all'anno, a meno che il lubrificante non venga contaminato accidentalmente oppure si verifica una perdita a causa della sostituzione impropria del coperchio della scatola del cambio.

Durante i primi giorni di funzionamento, la trasmissione a vite senza fine si surriscalderà. A meno che la temperatura supera i 200 °F. non c'è motivo di allarme.

Per la scatola del cambio possono essere utilizzati i seguenti lubrificanti:

Servizio Città Optimus No.6

Olio per ingranaggi medio Gulf Refinery Co.

Olio puro co.Park Clipper

Attrezzi necessari per il montaggio

Cacciavite a croce n. 2 Pinze

Disimballaggio e pulizia

1. Per prima cosa, disimballare la sega. Ispezionarla per la spedizione danni. Se si è verificato un danno, contattare il tuo distributore.

2. Svitare la sega dal pattino e posizionarla su un superficie piana.

3. Pulire le superfici protette dalla ruggine con cherosene, gasolio. Non usare solventi a base di cellulosa come diluente per vernici o diluente per lacche. Questi danneggiare le superfici verniciate.

Gruppo piastra di taglio verticale

Nota: questi passaggi sono necessari solo se si utilizza il sega a nastro in modalità verticale.

Avvertimento

Scollegare la sega a nastro dalla fonte di alimentazione prima di effettuare qualsiasi riparazione o regolazioni! La mancata osservanza può causare gravi infortunio!

1. Scollegare la sega a nastro dalla fonte di alimentazione.
2. Sollevare il braccio in posizione verticale e bloccarlo in posizione ruotando la valvola del cilindro idraulico in posizione di spegnimento.

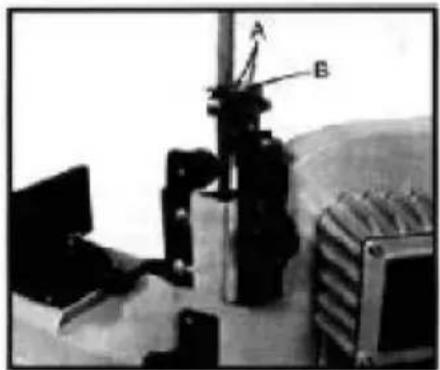

3. Rimuovere le due viti (A.Fig. 1) e la piastra deflettrice (B).
4. Guidare la lama attraverso la fessura nel tavolo e fissare con due viti. Vedere Fig.2.

Preparazione del serbatoio del refrigerante

L'uso di un refrigerante idrosolubile aumenterà il taglio

efficienza e prolungare la durata della lama. Non utilizzare il nero olio da taglio come sostituto.

Cambiare spesso l'olio da taglio e seguire le istruzioni del produttore istruzioni relative al suo utilizzo e alle precauzioni.

1. Scollegare la macchina dalla fonte di alimentazione.
2. Rimuovere il tubo di ritorno del refrigerante dal coperchio del serbatoio.
3. Far scorrere il serbatoio fuori dalla base della sega e rimuoverlo con attenzione
   coperchio contenente la pompa del liquido di raffreddamento.
4. Riempire il serbatoio fino a circa l'80% della capacità.
5. Riposizionare il coperchio sul serbatoio e posizionare il gruppo del serbatoio di nuovo alla base.
6. Riposizionare il tubo di ritorno nel foro del coperchio del serbatoio.

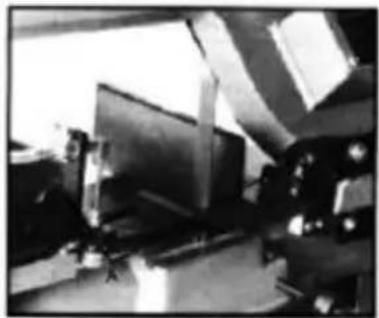

Regolazione della lama in squadra rispetto al tavolo

1. Scollegare la macchina dalla fonte di alimentazione
2. Posizionare la squadra del macchinista sul tavolo accanto alla lama come raffigurato nella Fig.4.
3. Controllare che la lama sia a contatto con il quadrato lungo il tutta la larghezza della lama.
4. Se è necessaria una regolazione, allentare i bulloni e ruotare guida lama

assemblaggi leggermente nella stessa direzione fino alla lama prende contatto

con il quadrato lungo tutta la sua larghezza.

1. Serrare i bulloni (A).

1. Collegare la macchina alla fonte di alimentazione

Nota: se è necessario regolare la lama quadrata sul tavolo, assicurarsi di controllare

nuovamente le regolazioni della lama. Regolazione della squadra della lama rispetto alla morsa

1. Scollegare la macchina dalla fonte di alimentazione.
2. Posizionare una squadra da macchinista come illustrato nella figura 5. La squadra dovrebbe
   giacciono lungo tutta la lunghezza della morsa e della lama senza lasciare spazi vuoti.
3. Se è necessaria una regolazione, allentare i bulloni che tengono la morsa e regolare
   morsa in modo che il quadrato sia allineato correttamente. Serrare i bulloni.
4. Collegare la macchina alla fonte di alimentazione.

Regolazione delle guide della lama

1. Scollegare la macchina dalla fonte di alimentazione
2. Allentare la manopola (A.Fig.6) e il bullone (B). Far scorrere i gruppi guida lama il più vicino possibile

possibile al materiale senza toccarlo con il taglio.

1. Serrare la manopola (A) e il bullone (B) e collegare la macchina alla fonte di alimentazione.

Regolazione della morsa

Avvertimento

Non effettuare alcuna regolazione o caricare/scaricare materiale dalla morsa mentre la macchina è in funzione.

è in esecuzione!

La mancata osservanza può causare gravi lesioni!

per impostare la morsa per un taglio da 0 a 45 gradi:

1. Rimuovere i gruppi di bulloni (C.Fiq.7)
2. Posizionare la morsa e reinstallarla come illustrato nella Fig.8. Prestare particolare attenzione
   attenzione alla posizione dei fori dei bulloni.
3. Impostare la morsa all'angolazione desiderata, reinstallare i bulloni e alleggerire il dado e il bullone

assemblee.

1. Regolare la morsa mobile parallelamente per fissare la morsa allentando il bullone (A, Fig. 8). regolazione

per mettere in parallelo e stringere il bullone.

Per impostare la morsa per la massima larghezza di taglio del materiale

1. Rimuovere i gruppi dadi e bulloni.
2. Posizionare la morsa e reinstallare i gruppi di bulloni come illustrato nella Figura 7.

Schema elettrico di principio

BLACK 1.5mm² N L PE stop Q1 SQ1 start M2 M1 U W1

Schema elettrico del motore

    M["220V/60Hz CCW"] --> N["T1"]
    M --> O["T4"]
    M --> P["T8"]
    M --> Q["Z2"]
    M --> R["V2"]
    M --> S["Cs"]
    M --> T["U1"]
    M --> U["V1"]
    M --> V["Z1"]
    M --> W["Cs"]
    M --> X["T3"]
    M --> Y["T5"]
    M --> Z["T2"]
    M --> AA["T7"]
    M --> AB["T6"]

Lo schema elettrico sopra è invertito. Per invertire, basta scambiare T5 e T6.

Part No.	Description	Qty	Part No.	Description	Qty
1	Upper board of bottom pan	1	43	Support	1
2	Leg B	1	44	Bolt M6X16	1
3	Leg A	1	45	Acme screw	1
4	Board B	1	46	Pin	1
5	Board A	1	47	Spring screw	1
6	Foot wheel φ 125X φ 12	4	48	Bolt M5X8	1
7	Pin 3X25	4	49	Seat of stop switch	1
8	Foot wheel shaft	2	50	Stop switch	1
9	Bolt M10X30	2	51	Washer 6	2
10	Flat washer 10	2	52	Bolt M6X12	1
12	Column 12X70	1	53	Handle assembly	1
13	Support for cylinder	1	54	Handle seat	1
14	Hydraulic cylinder	1	55	Handle shaft	1
15	Bolt M10X35	1	56	Bolt M8X16	2
16	Flat washer 10	1	57	Washer 8	2
11	Screw M10	2	58	Screw M8	1
17	Bolt M6X16	6	59	Safety board	1
18	Washer 6	6	60	Bolt M8X30	1
19	Screw M6	6	61	Bottom seat	1
20	Bolt M8X16	8	62	fixed handle M10X80	1
21	Flat washer 8	16	63	Bolt M10X35	1
22	Screw M8	8	64	Washer 10	2
23	Bolt M6X20	1	65	Moving vise	1
25	filter sieve	1	66	Bolt M12X40	2
26	Screw M6	1	67	Washer 12	2
27	Bolt M8X30	7	68	Fixed vise	1
28	Washer 8	7	69	Bolt M10X20	1
29	Screw M8	7	70	Washer 10	1
30	Coolant switch assembly	1	71	Screw M10	2
31	Coolant box	1	72	Set rack	1
32	Aleak hose	1	73	Bolt on Spring	1
33	Coolant pump	1	74	Spring	1
34	Bolt M6X16	4	75	Bolt M10X40	1
35	Coupler	1	76	Screw M10	1
36	Hose clamp	1	77	Bolt M10X35	2
37	Hose	1	78	Mat	1
38	Turning handle M8X63	1	79	Pivot arm	1
39	Hand wheel φ 125X φ 15	1	80	Rotor	1
40	Bolt M6X6	1	81	Sleeve	2
41	Key 5X20	1	82	Washer 16	2
42	Screw	1	83	Screw M10	2
84	Support	1	123	Nozzle support	1
85	Bolt M10X40	1	124	Coolant switch assembly	1
86	Screw M10	1	125	Bolt M8X30	1
87	Bolt M10X35	2	126	Screw M10X1	4
88	Washer 10	2	126.1	Washer 10	4
89	fixed board for cylinder	1	127	Shaft	2
90	Bolt M8X30	3	128	Bolt M4X6	2
91	Shaft on cylinder	1	129	Bearing 608-2Z	2
92	Bolt M8X16	2	130	Shaft	2
	Big washer 8	2	131	Eccentric shaft	2
93	Bolt M10X45	1	132	Bearing 608-2Z	8
94	Washer 10	1	133	Washer 8	4
	Screw M10	1	134	Bolt M5X12	2
95	Bolt M8X16	2	135	Safety board	1
96	Washer 8	2	136	Bolt M8X30	1
97	Blade guard	1	137	Front adjustable seat	1
97.1	Board	1	137.1	Rear adjustable seat
98	Bolt M8X16	4	138	Front adjustable support	1
99	Washer 8	4	139	Thicker washer 10	2
100	Bolt M8X20	1	140	Bolt M10X40	1
101	Big washer	1	141	Bolt M5X10	2
102	Bearing 6203-2Z	2	142	Stand of Brush	1
103	Idle wheel	1	143	Brush	1
103.1	Steering wheel	1	144 -1	Sleeve 1	1
104	Blade 2362X0.9X20	1	144 -2	Sleeve 2	1
105	Sleeve	1	144 -3	Sleeve 3	1
106	Saw bow	1	145	Spring	1
107	Stellate handle M10X35	1	146	Bolt M6X6	1
108	Spring	1	147	Switch box	1
109	Board	2	148	Bolt M10X25	1
110	Washer 6	4	149	Washer	1
111	Bolt M6X16	4	150	Key 6X25	1
112	Shaft	1	151	Sleeve	1
113	Shaft seat	1	152	Gear box	1
114	Pin 4X20	1	152.1	Bolt M8X16	1
115	Moving board	1	153	Bearing 6005-2Z	3
116	Bolt M8X16	1	154	Washer 47	2
117	Bolt M8X35	2	155	Seal 47X 25X7	1
118	Washer 8	2	156	Mat	1
119	Rear adjustable stand	1	157	Output shaft	1
120	Stellate handle M10X35	1	157.1	Key 6X25	1
121	6 Copper tube	1	158	Washer 25	2
122	Bolt M6X6	1	159	Worm wheel	1
160	Seal mat	1	203	Vertical table	1
161	Cover for gear box	1	204	Gear box assembly
162	Washer 6	4	205	Vertical motor	1
163	Bolt M6X20	4	206	Bolt M6X25	5
164	Bolt	1	207	Bolt	1
165	Upper seat for cylinder	1	208	Bearing 6201-2Z	5
166	Washer 10	2	209	Timing gear	1
167	Bolt M10X20	2	210	Output shaft	1
168	Fixed seat for cylinder	1	211	Key 5X80	1
169	Washer 8	3	212	Key	1
170	Bolt M8X30	3	213	Washer 25	3
171	Bolt M4X12	3	214	Bearing 6205-2Z	2
172	Cover for bearing	1	215	Mat	1
173	Washer 17	1	216	Set board	1
174	Bearing 6003-2Z	3	217	Bolt M4X8	3
175	Seal φ 35X17X7	1	218	Conical pin	1
176	Sleeve	1	219	Poking board	1
177	Worm	1	220	Pin	1
178	Shield leathern	1	221	Spring	1
179	Washer 6	2	222	Handle	1
180	Bolt M6X12	2	223	O-ring 6X1.8	1
181	Seating board for motor	1	224	Shaft	1
182	Bolt M8X40	1	225	Bolt M5X20	1
183	Screw M8	1	226	Seal φ 30X φ 42X7	1
184	Washer 8	3	227	Gear box	1
185	Bolt M8X20	3	228	Gear shaft	1
186	Bolt M8X50	2	229	Gear shaft	1
187	Screw M8	2	230	Key 6X20	1
188	Motor seat A	1	231	Worm gear	1
189	Motor	1	232	Washer 20	1
190	Bolt M8X25	4	233	Seal mat	1
191	Washer 8	8	234	Column pin 6X25	2
192	Screw M8	4	235	Cover for gear box	1
193	Key 6	1	236	Worm	1
194	Stellate handle	1	237	Shaft	1
195	Belt cover	1	238	Bolt M6X20	1
196	Bolt M8X10	2	239	Turning handle M8X63	1
197	Worm pulley	1	240	Screw M10	1
198	Bolt M8X10	1	241	Handle	1
199	Motor pulley	1	242	Bolt M6X12	1
200	Belt	1	243	Pin 5X25	2
201	Washer 6	2	244	Speedy fixed block	1
202	Bolt M6X12	2	245	Speedy moving block	1
246	Bolt M8X30	2	288	Screw M10	1
247	Washer 8	2	289	Bolt M6X25	2
248	Bearing 51101	1	290	Seat	1
249	Mat 14	1	291	Bottom tray	1
250	Spring	1	292	Bolt M8X25	4
251	Handle pole	1	293	Tray	1
252	Handle cover M12X60	1	294	Upper plate of stand	1
253	Screw	1	295	Block	1
254	Adjustive screw	1	296	Screw M8	1
255	Vice	1	297	Bolt M8X40	1
256	Moving vise	1	298	Shaft	1
257	Washer 10	2	299	Fixed seat	1
258	Adjustable fixed handle M10X80	1	300	Bolt M8X25	1
259	Bolt M10X35	1	301	Washer 8	2
260	Fixed vise	1	302	Middle plate of stand	2
261	Washer 8	3	302.1	Middle plate of stand	1
262	Bolt M8X30	3	303	Washer 8	4
263	Bolt M10X30	4	304	Stretchy washer 16	4
264	Washer 10	4	305	Bolt M8X25	4
265	Bolt M8X16	1	306	Lower plate of stand	1
266	Key 8X100	1	307	Screw M8	22
267	Bolt M8X25	6	308	Washer 8	44
268	Sleeve	2	309	Bolt M8X16	22
269	Rotative tray	1	310	Foot wheel	4
270	Bolt M16X65	1	311	Foot wheel shaft	2
271	Bolt 12X16	4	312	Pin 3X25	4
272	Spring	4	313	Bolt M8X16	2
273	Shaft	4	314	Big washer 8	2
274	Rotative sleeve	1	315	Shaft	1
275	Stretchy washer 16	1	316	Screw M12	1
276	Washer 16	1	317	Bolt M12X60	1
277	Capper	1	318	Breakwater	1
278	Rotation	1	319	Bolt M6X12	2
279	Spring	1	320	Washer 6	2
280	Bolt for spring	1	321	Sleeve	1
281	Screw M10	2	322	Handle seat	1
282	Fixed board	1	323	Handle shaft	1
283	Bolt M8X20	1	324	Key 5X20	1
284	Adjustable fixed handle M10X80	1	325	Screw	1
285	Board	1	326	Vice	1
286	Scale	1	327	Key 8X70	1
287	Bolt M10X40	1	328	Rotative tray	1

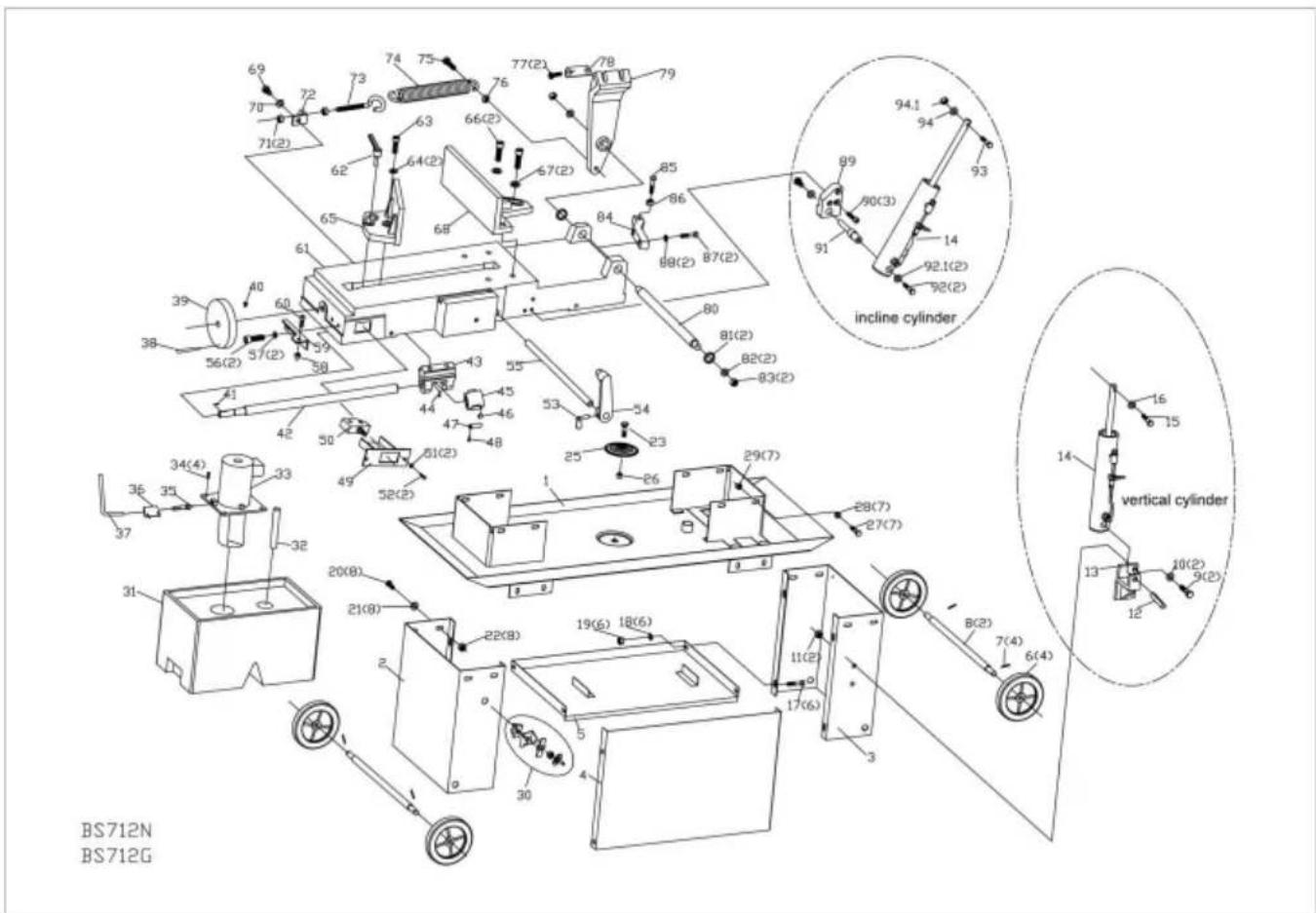

69 70 71(2) 72 73 74 75 76 77(2) 78 79 62 63 64(2) 65 66(2) 67(2) 68 69 85 86 87(2) 88(2) 89(2) 90(3) 91 92.1(2) 92(2) 39 40 41 42 43 44 45 46 47 48 50 51(2) 52(2) 53 54 55 56(2) 57(2) 58 59 30 31 32 33 34(4) 35 36 37 20(8) 21(8) 22(8) 19(6) 18(6) 11(2) 17(6) 30 B(2) 7(4) 6(4) incline cylinder vertical cylinder BS712N BS712G

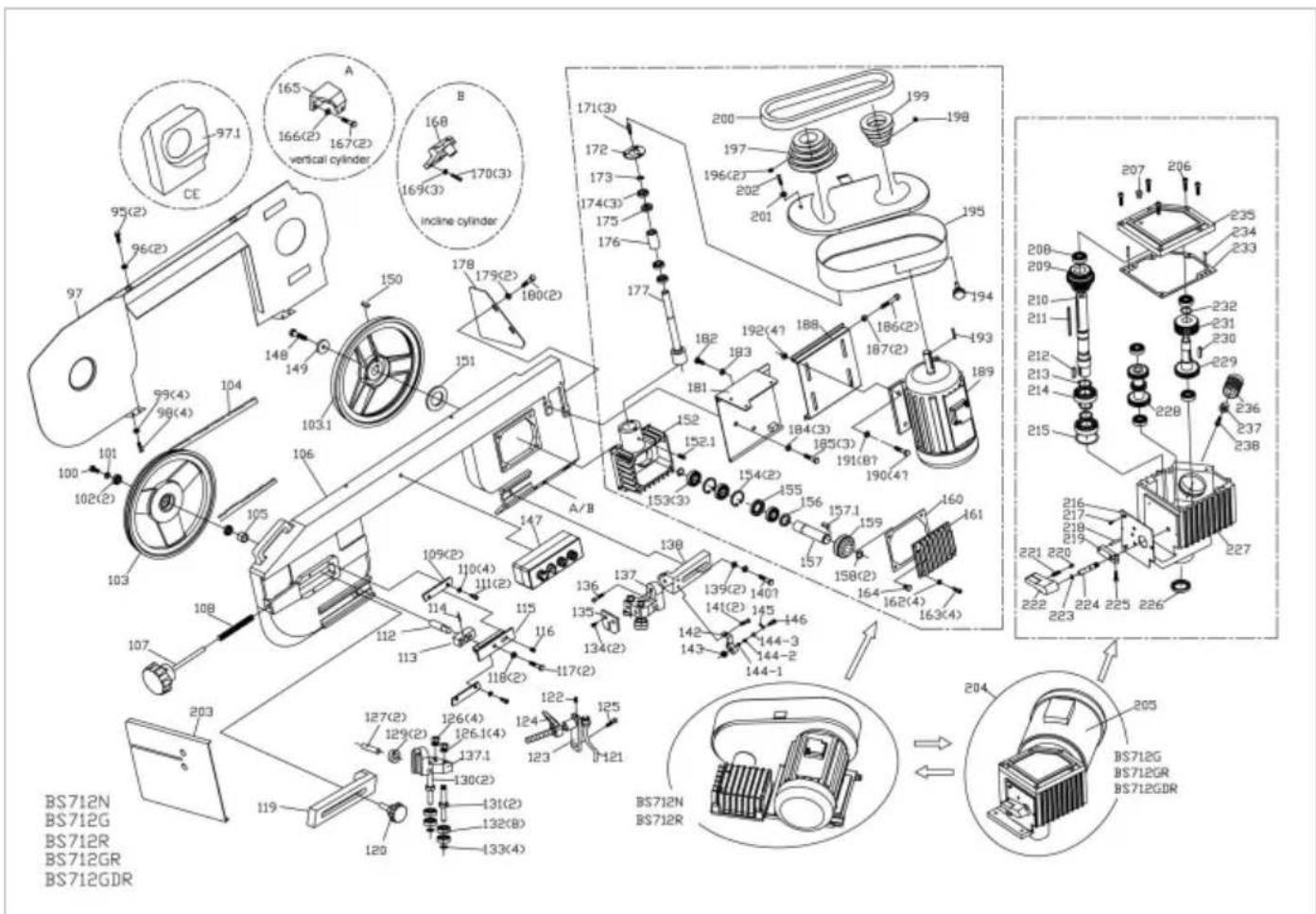

97.1 165 166(2) 167(2) vertical cylinder A 168 169(3) 170(3) incine cylinder CE 95(2) 96(2) 97 148 149 150 178 179(2) 180(2) 151 103.1 106 105 103 107 108 109(2) 110(4) 111(2) 114 112 113 118(2) 117(2) 127(2) 129(2) 130(2) 137.1 132(8) 133(4) 120 BS712N BS712G BS712R BS712GR BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS712GDR BS712N BS712R BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS713N BS713R BS713GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS714N BS714R BS714GDR BS 200-206-208-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-209-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-208-206-235-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-234-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-233-236-236-236-236-236-236-236-236-236-236-236-236-236-

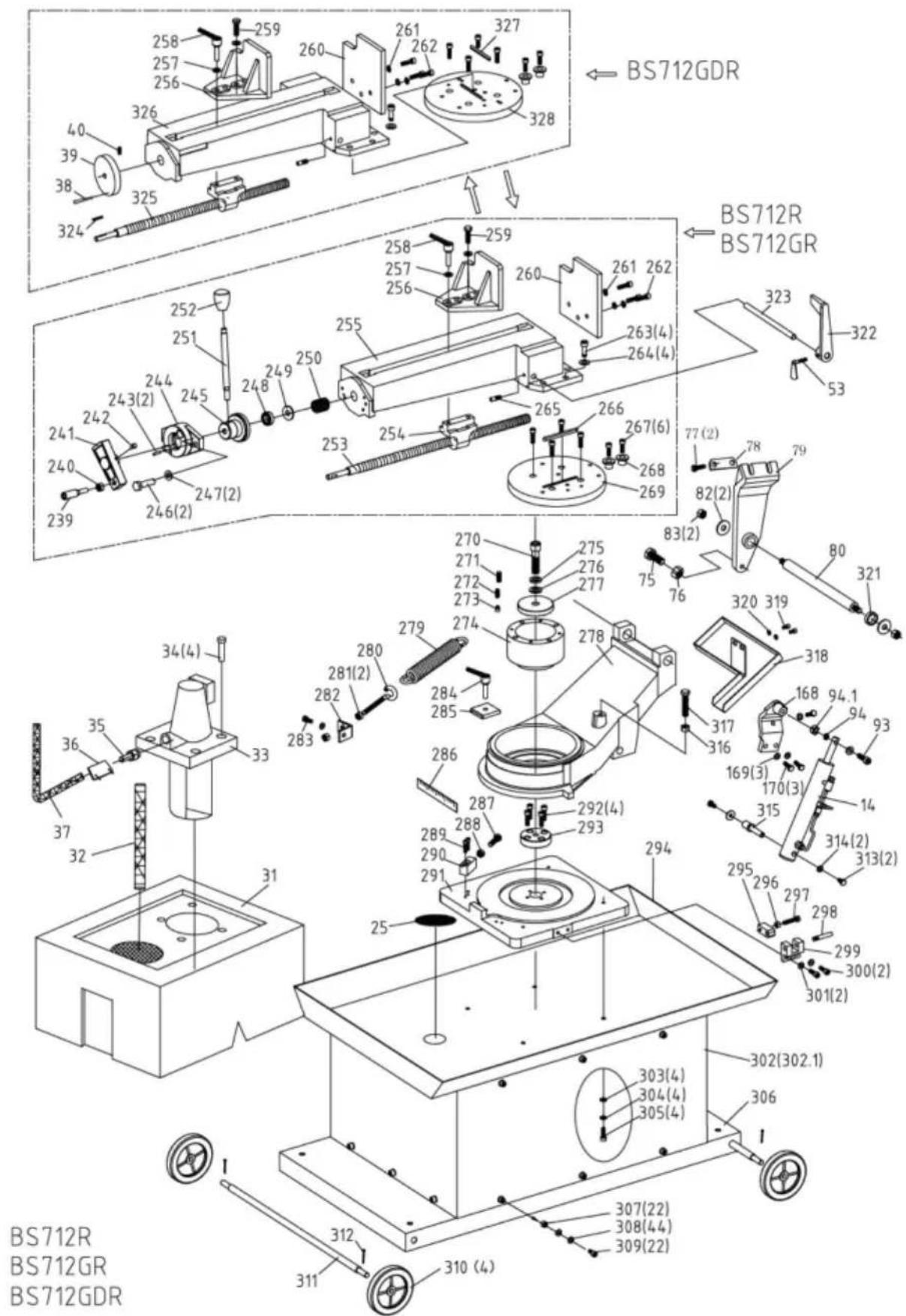

BS712GDR BS712R BS712GR 323 322 53 258 257 256 260 261 262 327 328 40 39 38 324 252 251 248 249 250 255 258 257 256 260 261 262 263(4) 264(4) 265 266 267(6) 268 269 77(2) 78 82(2) 83(2) 75 76 320 319 318 317 316 168 94.1 94 93 170(3) 14 315 314(2) 313(2) 295 296 297 298 299 300(2) 301(2) 302(302.1) 306 BS712R BS712GR BS712GDR

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
