Marque	Vevor
Modèle	AG26-1
Type de produit	Capot de ponçage de surface pour béton (dépoussiéreur)
Utilisation	Ponçage, nivellement et polissage des surfaces en béton, dépoussiérage de peinture, époxy et colle
Dimension de roue compatible	4 à 5 pouces (environ 100-125 mm)
Diamètre du collier de serrage	51,5 mm
Poids net	1,02 kg
Couleur	Noir / Rouge
Accessoires inclus	6 rondelles de serrage (épaisseurs : 1,5 mm / 3 mm / 3,6 mm / 4,4 mm / 5,5 mm) 1 clé M10-M13 1 adaptateur universel pour tuyau d'aspirateur (28-42 mm) 1 disque de roue en métal 4 pouces 1 joint 1 clé ouverte
Système d'extraction de poussière	Port anti-poussière avec adaptateur universel pour aspirateur
Fonctionnalités principales	Réduction des poussières statiques et en suspension ; jupe à brosse remplaçable ; vis de réglage de la pince ; levier de serrage rapide
Compatibilité	Meuleuses d'angle avec collier de diamètre 51,5 mm (ajustement via rondelles de serrage)
Entretien et nettoyage	Nettoyer avec un savon doux et un chiffon humide ; ne pas utiliser de solvants inflammables ou chlorés
Sécurité	Utiliser impérativement avec un aspirateur anti-poussière et un masque certifié ; ne pas utiliser en milieu humide ; débrancher l'alimentation avant montage
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - AG26-1 Vevor

Quels types de meuleuses d'angle sont compatibles avec le capot AG26-1 ?

Le capot est conçu pour les meuleuses d'angle avec un collier de diamètre 51,5 mm. Différentes rondelles de serrage (épaisseurs de 1,5 à 5,5 mm) permettent d'ajuster le serrage. Vérifiez le diamètre du collier de votre meuleuse et utilisez la rondelle appropriée.

Comment installer le capot de ponçage sur la meuleuse ?

Débranchez d'abord l'alimentation. Desserrez l'écrou de la bande de serrage, glissez le capot sur le collier de la meuleuse en alignant les rainures, serrez le collier, puis fixez la meule diamantée. Ajustez l'espacement avec les rondelles si nécessaire.

Peut-on utiliser ce capot sans aspirateur ?

Non, il est impératif d'utiliser un aspirateur adapté aux poussières de béton. Le capot est conçu pour être connecté à un tuyau d'aspirateur via l'adaptateur universel fourni.

Comment nettoyer et entretenir le capot ?

Nettoyez régulièrement le capot avec un savon doux et un chiffon humide. N'utilisez jamais de solvants inflammables (essence, diluants) ou chlorés. Maintenez-le propre et sec.

Quels types de meules sont recommandés ?

Utilisez exclusivement des meules diamantées de 4 à 5 pouces (de type tasse ou boisseau) pour le ponçage à sec. Ne pas utiliser de meules de coupe ou de meules abrasives agglomérées.

Comment régler la profondeur de la meule par rapport au capot ?

Si la meule ne dépasse pas du bord du capot, retirez-la et ajoutez des entretoises (rondelles) autour de la broche. Serrez ou desserrez les trois vis du collier de serrage pour ajuster l'espacement.

Le capot est-il compatible avec les meuleuses à batterie ?

Oui, tant que la meuleuse possède un collier de diamètre 51,5 mm. Assurez-vous de débrancher la batterie avant toute opération de montage ou réglage.

Que faire si le capot ne tient pas correctement ?

Vérifiez que le diamètre du collier correspond à 51,5 mm. Utilisez les rondelles de serrage fournies pour ajuster l'épaisseur. La vis de réglage de la pince (B) doit être serrée après avoir fermé le levier de serrage.

Comment remplacer la jupe à brosse ?

La jupe à brosse est remplaçable. Retirez l'ancienne en passant par le trou de retrait (E) et insérez la nouvelle jupe. Veillez à ce qu'elle soit bien en place pour une étanchéité optimale.

Où trouver les pièces de rechange ou le support technique ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Les pièces comme la jupe à brosse ou les rondelles peuvent être commandées auprès du fabricant.

MODE D'EMPLOI AG26-1 Vevor

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement to les instructions du manuel avant de l'utiliser. VEVOR se réserve le di d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons plus en cas de mise à jour technologique ou logicié notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.

INSTRUCTIONS

AVERTISSEMENT LISEZ TOUS LES AVERTISSEMENTS DE SÉCURIT ET TOUTES LES INSTRUCTIONS.

Avant utilisation, lisez attentivement cette notice d'utilisation, les consign relatives à l'outil et à l'accessoire de meulage, ainsi que toutes les étiquettes apposées sur le capot, l'outil et l'accessoire de meulage. Le non-respect des avertissements et des instructions fournis peut entraîne des blessures graves. Conservez tous les avertissements et instructions pour référence ultérieure.

• Utiliser le capot adapté à l'outil électrique. Le capot doit être parfait ajusté à l'outil. L'insert du collier de l'outil doit correspondre aux rainu collier.
• Utilisez uniquement des meules diamantées de 4 "/5" avec le carér de 4 "/5".

Un accessoire de taille ou de type incorrect peut provoquer des bless corporelles ou endommager le capot ou l'outil.

SYMBOLOGY

AVERTISSEMENT : Ne modifiez jamais les outils électriques ou partie de ceux-ci. Des dommages ou des blessures corporelles pourrai en résulter.

INTRODUCTION

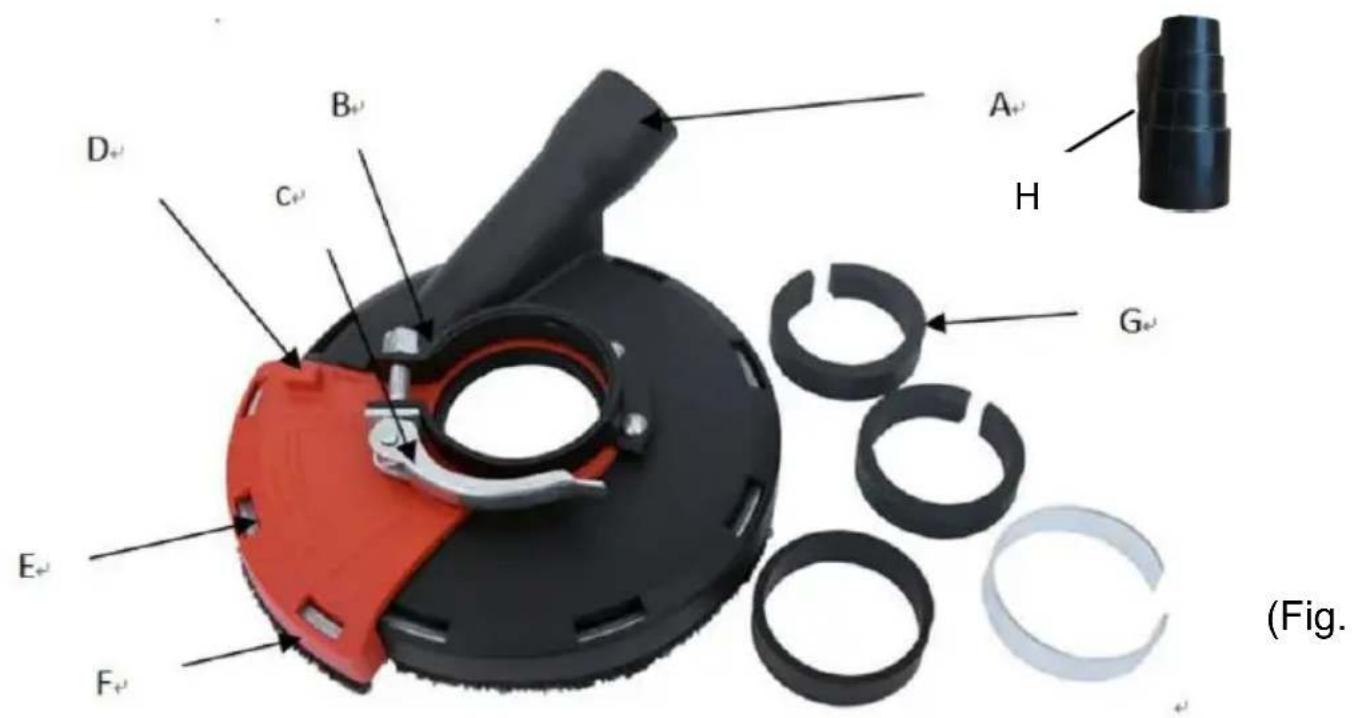

A : Port anti-poussière B : Vis de réglage de la pince

Intelligent D : Bordure de porte

E : Trou de retrait de la jupe à brosse F : Jupe à brosse remplaç

G: Rondelle de lampe C H : Adaptateur universel pour tuyau d'aspira

* Remarque : la quantité et les spécifications de la rondelle de s diffèrent selon le modèle.

Modèle	Nombres	Épaisseur
AG26/AG26-1	6 pièces	Épaisseur : 1,5 mm / 3 mm / 3,6 mm4,4 mm / 5,5 mm

Votre capot de ponçage de surface pour béton a été soigneusement pour une élimination efficace de la poussière lors de diverses applicat notamment le ponçage, le nivellement et le polissage des surfaces en

béton. Il élimine efficacement la poussière lors du dépoussiérage de la peinture, de l'époxy et de la colle. En utilisant une meuleuse, une m diamantée et un aspirateur adaptés, ce capot réduit considérablement poussières statiques et en suspension dans l'air. Sans ce capot, ces poussières pourraient contaminer l'environnement de travail ou présenter des risques accrus pour la santé de l'opérateur et des personnes à proximité. Il est impératif de toujours utiliser cette meuleuse de surface pour béton avec un aspirateur spécialement conçu pour l'élimination de poussières de béton.

NE PAS utiliser en milieu humide ou en présence de liquides ou de inflammables. Le capot de ponçage de surface est un outil profession NE PAS laisser les enfants entrer en contact avec l'outil. Une surveil est obligatoire lorsque des personnes inexpérimentées utilisent cet outil

ASSEMBLY

AVERTISSEMENT Pour réduire le risque de blessure, débranchez toujours l'alimentation électrique de l'outil avant de fixer ou de retirer accessoires ou d'effectuer des réglages.

1. Débranchez ou retirez la batterie de l'outil.
2. Retirez tous les accessoires et la protection de l'outil.
3. Assurez-vous que l'outil répond aux exigences d'ajustement du carénage

1. Desserrez l'écrou de serrage de la bande (1/4 " pour le carénage pour que la bande de serrage soit suffisamment large pour glisser su collier de l'outil.

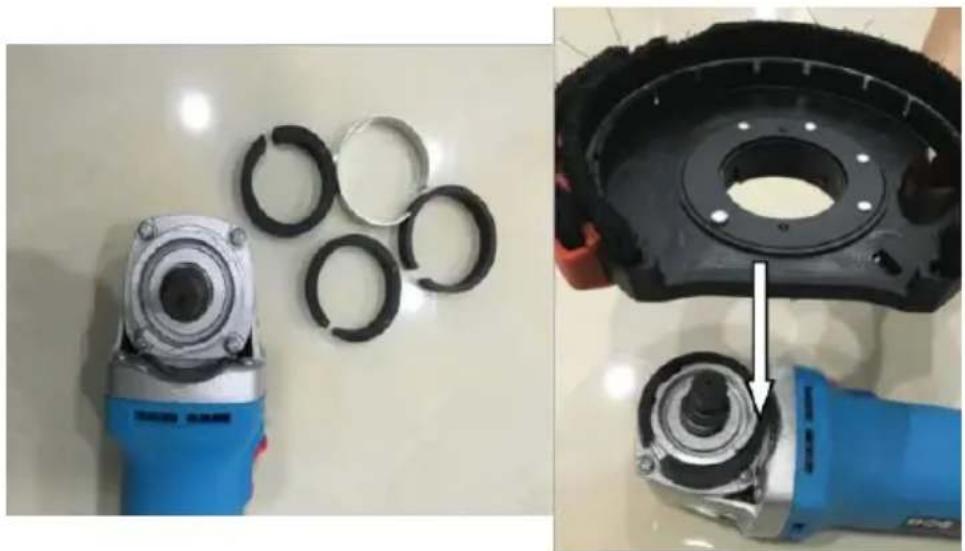

2. Insérez les rainures du collier de serrage dans l'insert du collier d REMARQUE : le diamètre du carénage de meulage de surface est d

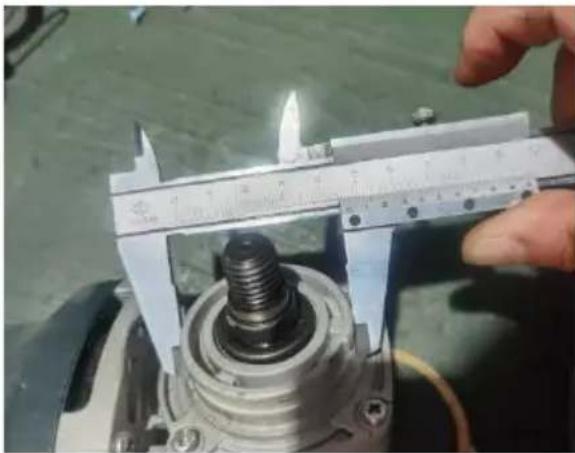

51,5 mm. Vous devez donc vérifier le diamètre de votre meuleuse d'a et choisir une épaisseur de rondelle de serrage différente (Fig. 1G). Ajoutez le diamètre du collier de la meuleuse d'angle ( Fig. 2) à 51 (Fig. 3)

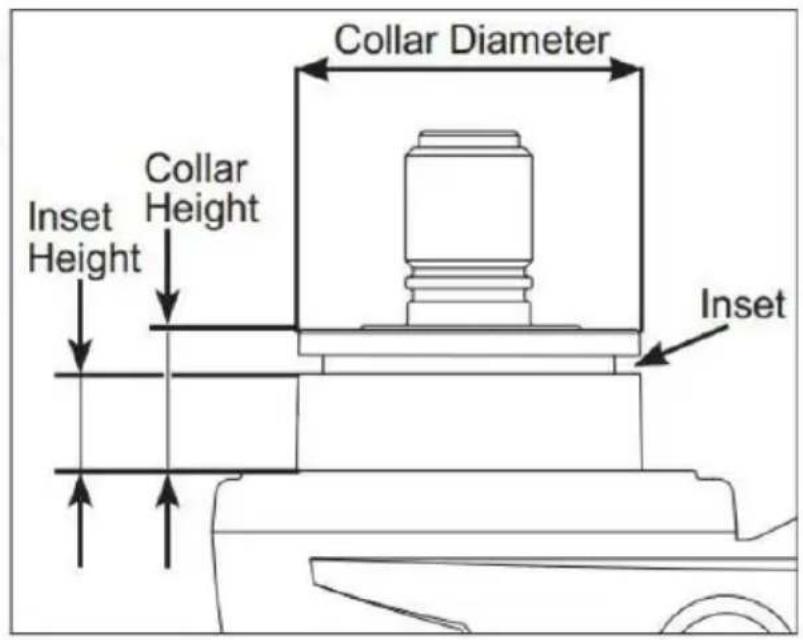

Inset Height Collar Height Collar Diameter Inset Inset

(Fig. 2)

REMARQUE : Spécifications de la fraise d'angle adaptable modèle AG26/AG26-1 et placez-la correctement.

La taille de votre boîte de vitesses	Adaptateur (épaisseur)
4 0 mm	N° 1 (5,5 mm)

1. Faites pivoter le carénage jusqu'à la position souhaitée.

2. Centrez le carénage sur la broche et serrez fermement le collier des serrage, en vous assurant que les arêtes restent engagées avec l'inse

3. Fixez la meule diamantée conformément aux instructions du fabricar de l'outil et de l'accessoire.

4. Si la meule boisseau diamantée ne dépasse pas le bord du carte retirez-la et placez les entretoises autour de la broche. Remettez la r boisseau diamantée en place. Pour ajuster l'espacement, serrez ou desserrez les trois vis du collier de serrage. Assurez-vous que la vis suffisamment engagée dans le boulon pour maintenir le collier sur le

5. Insérez le tuyau d'aspiration dans le port. Fixez-le au cordon d'alimentation (si nécessaire) à l'aide du collier de serrage.

1. Suivez les instructions de montage et de retrait du protecteur dans manuel de l'outil pour retirer le protecteur de la meuleuse.

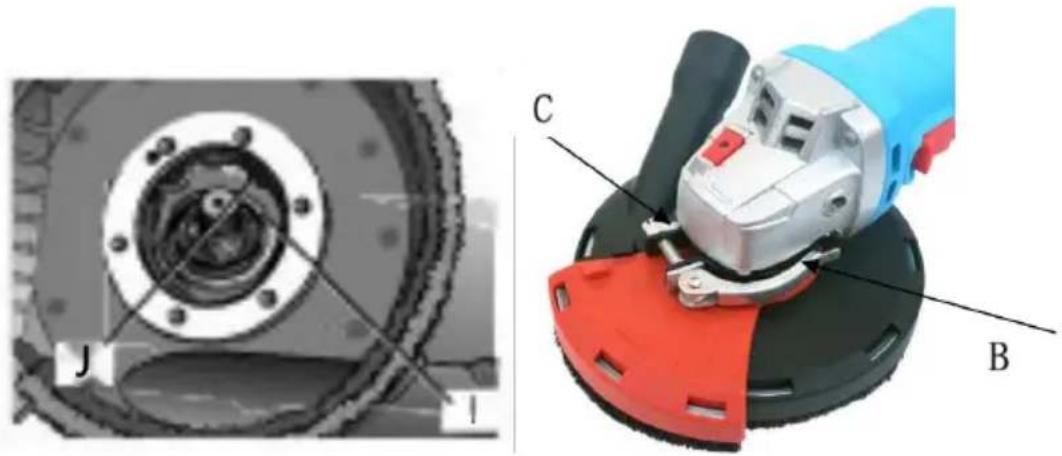

2. Ouvrez le levier de serrage ( C ) sur le capot de meulage de s alignez les languettes ( J ) du capot avec les fentes (I) sur le ca d'engrenage de la meuleuse.

3. Le levier de serrage étant ouvert, faites pivoter le capot jusqu'à la position de travail souhaitée. Le capot de la rectifieuse plane doit é placé entre la broche et l'opérateur pour assurer sa protection.

4. Fermez le levier de serrage pour fixer le carénage de surface au d'engrenages et serrez la vis de réglage de la pince (B) pour gara que le carénage est solidement fixé au carter d'engrenages.

REMARQUE : Ne serrez pas la vis de réglage de la pince (B) avec de serrage en position ouverte, des dommages indétectables peuvent survenir sur le carénage de meulage de surface ou sur le moyeu de montage.

1. Pour retirer le capot de meulage de surface, ouvrez d'abord le lev serrage. Ensuite, faites pivoter le capot pour aligner les fentes et les languettes, puis soulevez-le délicatement.
2. Connectez l'adaptateur de tuyau d'aspirateur universel au couvercle anti-poussière .

Nos produits sont équipés de têtes de conversion d'aspirateur, permet aux consommateurs de choisir d'utiliser ou non ce composant po une praticité accrue.

	AG26/AG26-1
Spécifications de l'adaptateur de tuyau d'aspirateur universel
	Taille 28-42 mm
Utiliser un adaptateur pour tuyau d'aspirateur	Insérez l'extrémité de 42 mm dans le couvercle anti-poussière et le tube de l'aspirateur dans l'autre extrémité
N'utilisez pas l'adaptateu de tuyau d'aspirateur
	Insérez le tuyau de l'aspirateur directement dans le port du couvercle anti-poussière

* Montage Sec Diamant surface tasse roues.

Les meules boisseaux diamantées à sec sont des accessoires fonctionnels complémentaires, et non des composants standard po tous les produits. Veuillez consulter le modèle d'achat pour obten des informations précises.

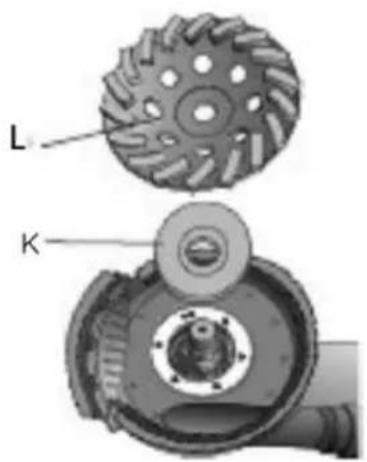

Suivez les instructions de montage et d'utilisation de la meule de cou dans le manuel de l'outil et montez la meule, DO N'utilisez pas de de coupe de type 1 ni de meule abrasive agglomérée. Il est recomm d'utiliser une meule diamantée à surface sèche ( L ).

pour utiliser avec ce carénage la rondelle de bride intérieure (K) Doit installé derrière la roue, permettant le retrait libre des outils et un ajustement correct.

L K

Fig.5

EXTRACTION DE POUSSIÈRE

AVERTISSEMENT : Cet accessoire doit être utilisé avec un système d'extraction de poussière , portez toujours un masque de sécurité

certifié ou masque anti-poussière.

CLEANING

Maintenez le capot propre, sec et exempt de traces d'huile ou de gr Utilisez uniquement un savon doux et un chiffon humide pour le netto car certains produits de nettoyage et solvants peuvent endommager le plastiques et autres composants. Parmi les substances nocives figurent l'essence, la térébenthine, les diluants pour laque, les diluants pour peinture, les solvants de nettoyage chlorés, l'ammoniac et les déterger ménagers contenant de l'ammoniac. N'utilisez jamais de solvants inflammables ou combustibles à proximité des outils.

SPECIFICATIONS

Modèle	AG26	AG26-1
Couleur	Noir/Rouge	Noir/Rouge
Taille de roue applicable	4 à 5 pouces	4 à 5 pouces
Modèle applicable	Type de ponceuse	Type de ponceuse
Accessoires de produits	6 rondelles de serrage1 clé M10-M131 adaptateur universel pour tuyau d'aspirateur1X joint1X clé ouverte	6 rondelles de serrage1 clé M10-M131 adaptateur universel pour tuyau d'aspirateur1 disque de roue en métal d pouces1X joint1X clé ouverte
Poids net	0,6 kg	1,02 kg

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.
