Marke	Vevor
Modell	AG26-1
Produkttyp	Betonschleifstaubschutzhaube (Entstaubungshaube)
Verwendung	Schleifen, Nivellieren und Polieren von Betonoberflächen, Entstauben von Farbe, Epoxidharz und Kleber
Kompatible Radgröße	4 bis 5 Zoll (ca. 100-125 mm)
Durchmesser der Spannzange	51,5 mm
Nettogewicht	1,02 kg
Farbe	Schwarz / Rot
Enthaltenes Zubehör	6 Spannringe (Dicken: 1,5 mm / 3 mm / 3,6 mm / 4,4 mm / 5,5 mm) 1 Schlüssel M10-M13 1 Universaladapter für Staubsaugerschlauch (28-42 mm) 1 Metallscheibe 4 Zoll 1 Dichtung 1 Gabelschlüssel
Staubabsaugsystem	Staubschutzanschluss mit Universaladapter für Staubsauger
Hauptfunktionen	Reduzierung von statischem und Schwebstaub; austauschbarer Bürstenrock; Einstellschraube für die Klemme; Schnellspannhebel
Kompatibilität	Winkelschleifer mit Spannzangendurchmesser 51,5 mm (Anpassung über Spannringe)
Pflege und Reinigung	Mit milder Seife und einem feuchten Tuch reinigen; keine brennbaren oder chlorierten Lösungsmittel verwenden
Sicherheit	Unbedingt mit einem Staubsauger für Betonstaub und einer zertifizierten Maske verwenden; nicht in feuchter Umgebung verwenden; vor Montage Stromversorgung trennen
Garantie	Elektronisches Garantiezertifikat verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - AG26-1 Vevor

Welche Winkelschleifertypen sind mit der Haube AG26-1 kompatibel?

Die Haube ist für Winkelschleifer mit einem Spannzangendurchmesser von 51,5 mm ausgelegt. Verschiedene Spannringe (Dicken von 1,5 bis 5,5 mm) ermöglichen die Anpassung der Klemmung. Überprüfen Sie den Durchmesser der Spannzange Ihres Winkelschleifers und verwenden Sie den passenden Ring.

Wie installiere ich die Schleifhaube am Winkelschleifer?

Trennen Sie zuerst die Stromversorgung. Lösen Sie die Mutter des Spannbands, schieben Sie die Haube über die Spannzange des Winkelschleifers und richten Sie die Nuten aus, ziehen Sie die Spannzange fest, und befestigen Sie dann die Diamantschleifscheibe. Passen Sie den Abstand bei Bedarf mit den Spannringen an.

Kann diese Haube ohne Staubsauger verwendet werden?

Nein, es ist zwingend erforderlich, einen für Betonstaub geeigneten Staubsauger zu verwenden. Die Haube ist dafür ausgelegt, über den mitgelieferten Universaladapter an einen Staubsaugerschlauch angeschlossen zu werden.

Wie reinige und pflege ich die Haube?

Reinigen Sie die Haube regelmäßig mit milder Seife und einem feuchten Tuch. Verwenden Sie niemals brennbare Lösungsmittel (Benzin, Verdünner) oder chlorierte Mittel. Halten Sie sie sauber und trocken.

Welche Schleifscheibentypen werden empfohlen?

Verwenden Sie ausschließlich Diamantschleifscheiben von 4 bis 5 Zoll (Topf- oder Tassenscheiben) für das Trockenschleifen. Keine Trennscheiben oder gebundene Schleifscheiben verwenden.

Wie stelle ich die Tiefe der Scheibe relativ zur Haube ein?

Wenn die Scheibe nicht über den Rand der Haube hinausragt, entfernen Sie sie und fügen Sie Distanzringe (Spannringe) um die Spindel hinzu. Ziehen oder lösen Sie die drei Schrauben der Spannzange, um den Abstand anzupassen.

Ist die Haube mit Akku-Winkelschleifern kompatibel?

Ja, solange der Winkelschleifer eine Spannzange mit 51,5 mm Durchmesser hat. Stellen Sie sicher, dass der Akku vor Montage- oder Einstellarbeiten entfernt wird.

Was tun, wenn die Haube nicht richtig hält?

Überprüfen Sie, ob der Spannzangendurchmesser 51,5 mm beträgt. Verwenden Sie die mitgelieferten Spannringe zur Einstellung der Dicke. Die Einstellschraube für die Klemme (B) muss nach dem Schließen des Schnellspannhebels angezogen werden.

Wie ersetze ich den Bürstenrock?

Der Bürstenrock ist austauschbar. Entfernen Sie den alten durch die Auswurföffnung (E) und setzen Sie den neuen ein. Achten Sie darauf, dass er richtig sitzt, um eine optimale Abdichtung zu gewährleisten.

Wo finde ich Ersatzteile oder technischen Support?

Besuchen Sie www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat. Teile wie der Bürstenrock oder Spannringe können beim Hersteller bestellt werden.

BEDIENUNGSANLEITUNG AG26-1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

STAUBSCHUTZHAUBE FÜR WINKELSCHLEIFER

MODELL: AG26/AG26-1

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte f Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

INSTRUCTIONS

WARNUNG LESEN SIE ALLE SICHERHEITSHINWEISE UND ALLE ANWEISUNGEN.

Lesen Sie vor der Verwendung diese Gebrauchsanweisung, die Richtlin für Werkzeug und Schleifzubehör sowie alle an Abdeckung, Werkzeug Schleifzubehör angebrachten Etiketten sorgfältig durch. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisunger für spätere Verwendung auf.

• Verwenden Sie die passende Schutzabdeckung für das Elektrowerkze Die Schutzabdeckung muss genau auf das Werkzeug passen. Die Einl am Werkzeugkragen muss in die Rillen am Kragen passen.
• Verwenden Sie nur 4"/5"-Diamant-Topfscheiben mit der 4"/5"-Abdeckur Zubehör der falschen Größe oder des falschen Typs kann zu Verletzu oder Schäden an der Abdeckung oder dem Werkzeug führen.

SYMBOLOGY

WARNUNG: Nehmen Sie niemals Änderungen an den

Elektrowerkzeugen oder Teilen davon vor. Dies könnte zu Schäden od Verletzungen führen.

INTRODUCTION

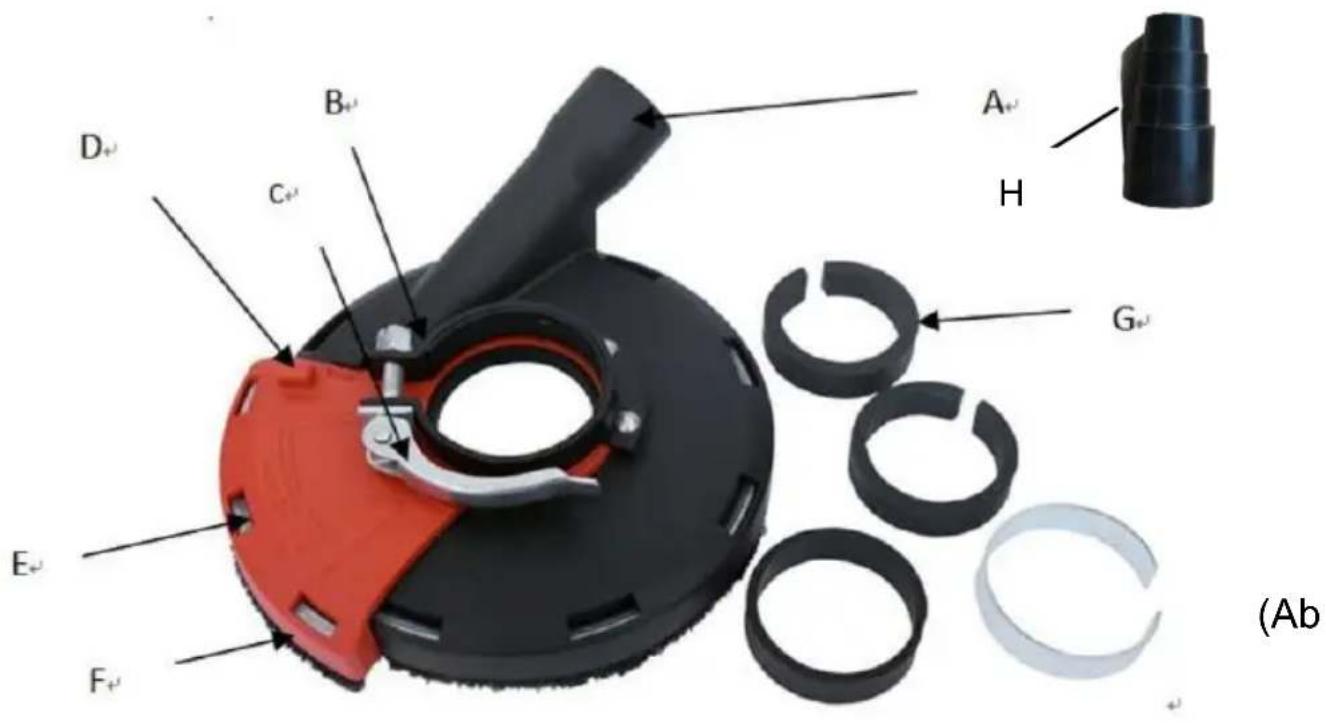

b. 1)

A: Staubanschluss B: Klemmeneinstellschraube

Clever D: Türlasche einfassen

E: Öffnung zum Entfernen des Bürstenmantels F: Austauschbarer Bürstenrock

G: Klemmscheibe H: U Universal -Staubsaugerschlauchadapter

* Hinweis: Die Menge und Spezifikationen der Klemmscheibe unterscheiden sich je nach Modell.

Modell	Zahlen	Dicke
AG26/AG26-1	6 STK	Dicke: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

Ihre Betonoberflächen-Schleifhaube wurde sorgfältig für eine effiziente Staubentfernung bei verschiedenen Anwendungen entwickelt, darunter Schleifen, Nivellieren und Polieren von Betonoberflächen. Sie beseitigt

effektiv Staub beim Entfernen von Oberflächenfarbe, Epoxidharz und Klebstoff. Mit dem passenden Schleifgerät, Diamantschleifscheibe und Staubabsauger kann diese Haube sowohl statischen als auch luftgetragenen Staub deutlich reduzieren. Ohne diese Schleifhaube können dieser Staub die Arbeitsumgebung verunreinigen oder ein erhöhtes Gesundheitsrisiko für den Bediener und die umliegenden Personen darstellen. Verwenden Sie diese Betonoberflächen-Schleifhaube unbedingt immer in Verbindung mit einem speziell für die Betonstaubentfernung entwickelten Staubabsauger.

NICHT unter Nässe oder in der Nähe von brennbaren Flüssigkeiten oder Gasen verwenden. Die Oberflächenschleifhaube ist ein professionelles Werkzeug.

NICHT mit dem Werkzeug in Berührung kommen. Bei der Verwendung dieses Werkzeugs durch unerfahrene Bediener ist Aufsicht erforderlich.

ASSEMBLY

WARNUNG Um das Verletzungsrisiko zu verringern, trennen Sie immer die Stromversorgung des Werkzeugs, bevor Sie Zubehör anbring oder entfernen oder Einstellungen vornehmen.

1. Ziehen Sie den Stecker bzw. entfernen Sie den Akkupack vom Werkzeug.
2. Entfernen Sie sämtliches Zubehör und die Schutzvorrichtung des Werkzeugs.

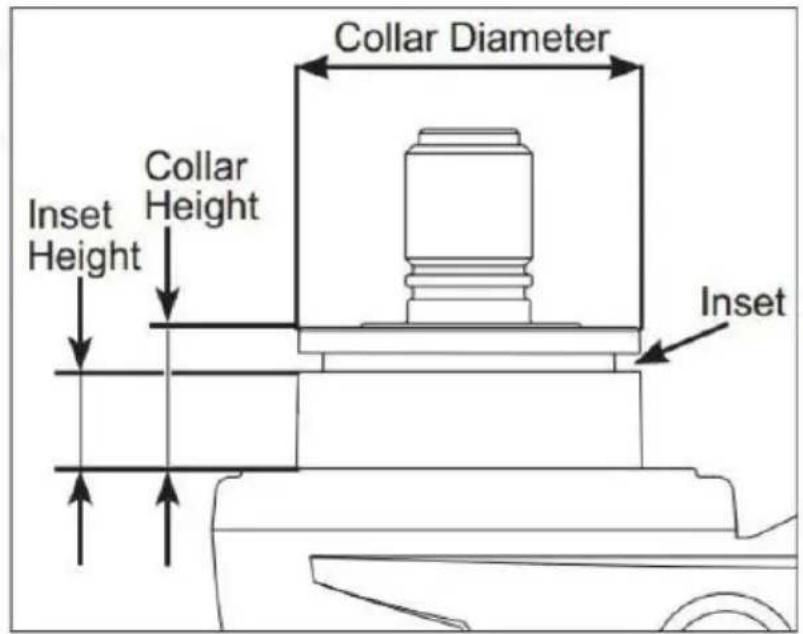

3. Stellen Sie sicher, dass das Werkzeug die Passungsanforderungen Abdeckung erfüllt

1. Lösen Sie die Bandklemmmutter (1/4 Zoll für 4 Zoll/5 Zoll-Abdeckur um die Bandklemme breit genug zu machen, damit sie über den Kra des Werkzeugs geschoben werden kann.
2. Passen Sie die Rippen der Bandklemme in die Krageneinlage des

Werkzeugs ein.

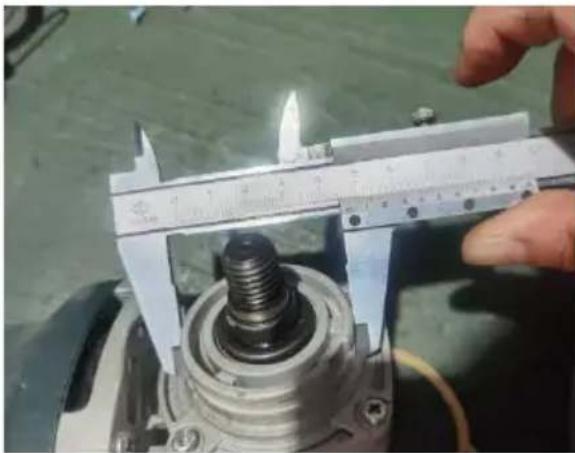

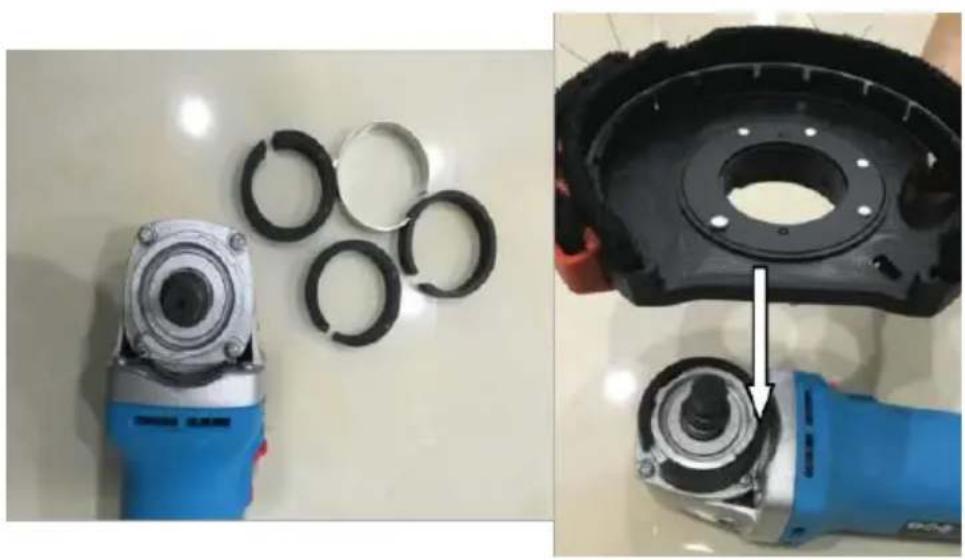

HINWEIS: Der Durchmesser der Oberflächenschleifabdeckung beträgt 51,5 mm. Überprüfen Sie daher den Durchmesser Ihres Winkelschleifer und wählen Sie eine Klemmscheibendicke anderer Größe (Abb. 1G). Addieren Sie den Durchmesser des Winkelschleiferkragens (Abb. 2) z 51,5 mm. (Abb. 3)

(Abb. 2 )

HINWEIS: Anpassbare Winkelfrässpezifikationen für Modell AG26/AG26-1 und korrekte Platzierung.

Ihre Getriebegröße

Adapter (Dicke)

φ4 0 mm	Nr. 1 (5,5 mm)
φ42mm	Nr. 2 (4,4 mm)
φ4 3 mm	Nr. 3 (4 mm)
φ44mm	Nr. 4 (3,6 mm)
φ4 5 mm	Nr. 5 (3 mm)
φ4 8 mm	Nr. 6 (1,5 mm)

1. Drehen Sie die Abdeckung in die gewünschte Position.

2. Zentrieren Sie die Abdeckung auf der Spindel und ziehen Sie die Bandklemme fest an. Achten Sie dabei darauf, dass die Rippen weite mit dem Einsatz verbunden bleiben.

3. Befestigen Sie die Diamant-Topfscheibe gemäß den Anweisungen der Werkzeug- und Zubehörherstellers.

4. Wenn die Diamant-Topfscheibe nicht über die Schutzabdeckung hinausragt, entfernen Sie die Diamant-Topfscheibe und legen Sie die Abstandshalter um die Spindel. Setzen Sie die Diamant-Topfscheibe wieder ein. Um den Abstand zu verfeinern, ziehen Sie die drei Spannschrauben fest oder lösen Sie sie. Achten Sie darauf, dass die Schraube ausreichend weit in den Bolzen eingreift, um die Klemme an Schutzabdeckung zu halten.

5. Stecken Sie den Vakuumschlauch in den Anschluss. Befestigen Sie den Vakuumschlauch (falls erforderlich) mit dem lösbaren Kabelbinder a Netzkabel.

1. Befolgen Sie die Anweisungen zum Anbringen und Entfernen des Schutzes im Werkzeughandbuch, um den Schutz von der Schleifmaschine zu entfernen.

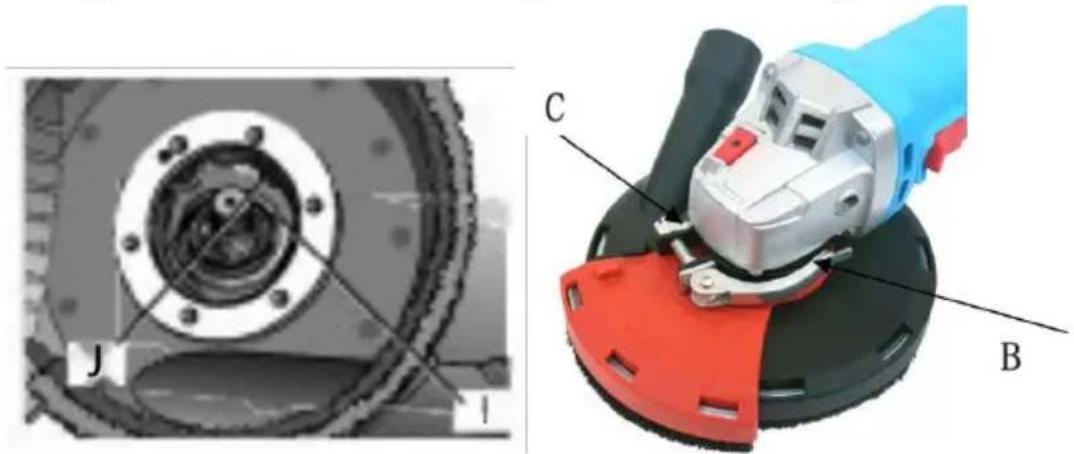

2. Öffnen Sie den Klemmhebel ( C ) an der Oberflächenschleifabdeck und richten Sie die Laschen ( J ) an der Abdeckung auf die Schli am Schleifgetriebegehäuse aus.

3. Drehen Sie die Abdeckung bei geöffnetem Klemmhebel in die

gewünschte Arbeitsposition. Die Abdeckung der Flachschleifmaschine sollte zwischen Spindel und Bediener positioniert werden, um diesen schützen.

1. Schließen Sie den Klemmhebel, um die Oberflächenabdeckung am Getriebegehäuse zu befestigen, und ziehen Sie die Klemmeinstellschraube (B) fest, um sicherzustellen, dass die Abdeckung sicher am Getriebegehäuse befestigt ist.

HINWEIS : Ziehen Sie die Klemmeinstellschraube nicht fest (B) Bei geöffnetem Klemmhebel kann es zu nicht erkennbaren Schäden an de Oberflächenschleifhaube oder der Befestigungsnabe kommen.

1. Um die Oberflächenschleifabdeckung zu entfernen, öffnen Sie zuerst den Klemmhebel. Drehen Sie dann die Oberflächenschleifabdeckung, und die Schlitze und Laschen auszurichten, und heben Sie die Oberflächenschleifabdeckung vorsichtig an .
2. Verbinden Sie den Universal-Staubsaugerschlauchadapter mit der Staubschutzhülle .

Unsere Produkte sind mit Staubsauger-Konverterköpfen ausgestattet, sodass Verbraucher wählen können, ob sie diese Komponente für eine verbesserte Funktionalität nutzen möchten.

	AG26/AG26-1
Spezifikation des universellenStaubsaugerschlauchadapters
	Größe 28-42mm
Verwenden Sie einen Staubsaugerschlauchadapter
	Stecken Sie das 42-mm-Ende in die Staubschutzhülle und das Staubsaugerroh in das andere Ende
Verwenden Sie keinen Staubsaugerschlauchadapter
	Stecken Sie den Staubsaugerschlauch dir in die Staubschutzöffnung

* Montage Trocken Diamant Oberfläche Tasse Räder. Trockendiamant-Topfscheiben dienen als ergänzendes Funktionszubehör und nicht als Standardkomponenten für alle Produkte. Genaue Informationen finden Sie beim jeweiligen Kaufmodell.

Befolgen Sie die Anweisungen zur Montage und Verwendung der Trennscheibe im Werkzeughandbuch und montieren Sie die Schleifscheibe. Verwenden Sie KEINE Trennscheiben vom Typ 1 oder gebundene Schleifscheiben. Es werden trockene Diamant-Topfscheiben (L) empfohlen.

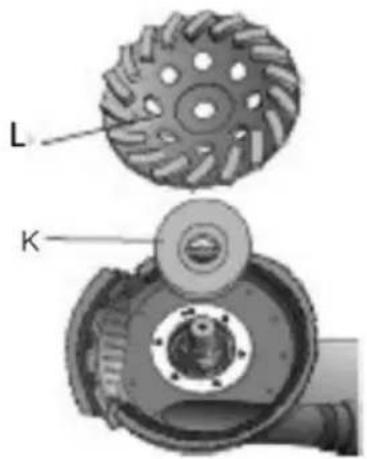

zur Verwendung mit dieser Abdeckung die innere Flanschscheibe (K) Sollte hinter dem Rad installiert werden, um eine freie Werkzeugentnah und einen korrekten Sitz zu ermöglichen.

Abb. 5

STAUBABSAUGUNG

WARNUNG: Dieses Zubehör muss mit einem Staubabsaugsystem verwendet werden . Tragen Sie immer einen zertifizierten Gesichtsoder Staubmaske.

CLEANING

Halten Sie die Abdeckung sauber, trocken und frei von Öl und Fett. Verwenden Sie zur Reinigung nur milde Seife und ein feuchtes Tuch, bestimmte Reinigungs- und Lösungsmittel Kunststoffe und andere Komponenten angreifen können. Zu den schädlichen Substanzen gehöre Benzin, Terpentin, Lackverdünner, Farbverdünner, chlorierte Reinigungslösungen, Ammoniak und ammoniakhaltige Haushaltsreiniger. Verwenden Sie niemals brennbare oder entzündliche Lösungsmittel in d Nähe von Werkzeugen.

SPECIFICATIONS

Modell	AG26	AG26-1
Farbe	Schwarz/Rot	Schwarz/Rot
Geeignete Radgröße	4-5 Zoll	4-5 Zoll
Anwendbare s Modell	Schleifertyp	Schleifertyp
Produktzube hör	6 X Klemmscheibe1X M10-M13 Schraubenschlüssel1XUniversal-Staubsaugerschlauch adapter1X Dichtung1X Gabelschlüssel	6 X Klemmscheibe1X M10-M13 Schraubenschlüssel1XUniversal-Staubsaugerschlauch adapter1X 5 Zoll Metallradscheibe1X Dichtung1X Gabelschlüssel
Nettogewicht	0,6 kg	1,02 kg
