Produkttyp	Schleifhaube für Betonoberflächen mit Staubsammler
Marke	Vevor
Modell	AG22 / AG22-1
Farbe	Transparent (AG22) / Schwarz und Rot (AG22-1)
Passende Radgröße	4 bis 5 Zoll (100-125 mm)
Nettogewicht	0,77 kg (AG22) / 0,73 kg (AG22-1)
Verwendungszweck	Schleifen, Nivellieren und Polieren von Betonoberflächen; Abbeizen von Farbe, Epoxid und Kleber
Erforderlicher Schleifscheibentyp	Nur Diamantschleifscheiben (keine herkömmlichen Schleifblätter oder Hartmetallblätter)
Staubsaugeradapter	Ja, Universaladapter 28-42 mm (im Lieferumfang des Modells AG22); AG22-1 ohne Adapter
Im Lieferumfang enthaltenes Zubehör (AG22)	6 Spannscheiben, Haubenschlüssel, Universaladapter für Staubsaugerschlauch, Dichtung, 5-Zoll-Diamantsägeblatt
Im Lieferumfang enthaltenes Zubehör (AG22-1)	6 Spannscheiben, Haubenschlüssel, Dichtung, 5-Zoll-Diamantsägeblatt
Einstellung der Schnitttiefe	Ja, durch Verschieben der Grundplatte und Festziehen des Knopfes
Anpassbare Getriebedurchmesser	φ40 mm bis φ48 mm (mit entsprechenden Distanzscheiben)
Kompatibler Werkzeugtyp	Hochgeschwindigkeits-Winkelschleifer (100 mm und 125 mm)
Reinigung und Wartung	Mit milder Seife und einem feuchten Tuch reinigen; Lösungsmittel wie Benzin, Terpentin, Ammoniak vermeiden
Sicherheit	Muss mit einem Staubabsaugsystem verwendet werden; je nach Bedingungen Schutzbrille, Staubmaske, Sicherheitsschuhe, Helm und Gehörschutz tragen
Professionelle Nutzung	Ja, professionelles Werkzeug; Kinder nicht ohne Aufsicht benutzen lassen
Nutzungsumgebung	Nicht unter nassen Bedingungen oder in Gegenwart von brennbaren Flüssigkeiten oder Gasen verwenden
Hersteller	Shanghaiuxinmuyeyouxiangonsi, Shanghai, China
Importeur Australien	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV, NSW 2122 Australien
Importeur USA	Sanven Technology Ltd., Suite 250, 9166 Anaheim, USA

Häufig gestellte Fragen - AG22 Vevor

Wie installiere ich die Staubabsaughaube an meinem Winkelschleifer?

Messen Sie zuerst den Durchmesser des Getriebes Ihres Winkelschleifers und wählen Sie dann die passende Spannscheibe aus den 6 mitgelieferten aus. Lösen Sie den Knopf der Haube, drehen Sie die Platte, um die Klemme anzupassen, und ziehen Sie die Schrauben fest. Montieren Sie den inneren Flansch, die Trennscheibe, dann den äußeren Flansch und ziehen Sie ihn mit dem Schlüssel fest. Entfernen Sie schließlich die Staubschutzkappe und ziehen Sie alle Schrauben fest.

Welche Arten von Schleifscheiben kann ich mit dieser Haube verwenden?

Verwenden Sie ausschließlich Diamantschleifscheiben mit 4 oder 5 Zoll. Verwenden Sie keine herkömmlichen Schleifblätter oder Hartmetallspitzenblätter, da diese die Haube beschädigen oder Verletzungen verursachen könnten.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Knopf (B) an der Haube, schieben Sie die Grundplatte, um die gewünschte Tiefe einzustellen, und ziehen Sie den Knopf wieder fest. Richten Sie die Plattenoberfläche an der Skala für eine ungefähre Tiefe aus.

Kann ich diese Haube ohne Staubsauger verwenden?

Nein, dieses Zubehör muss mit einem Staubabsaugsystem verwendet werden, um das Einatmen schädlicher Stäube zu vermeiden. Tragen Sie immer eine zertifizierte Staubmaske oder einen Gesichtsschutz.

Wie reinige ich die Haube?

Halten Sie die Haube sauber, trocken und frei von Öl oder Fett. Verwenden Sie nur eine milde Seife und ein feuchtes Tuch. Vermeiden Sie Lösungsmittel wie Benzin, Terpentin, Lack- oder Farbverdünner, Ammoniak und Reinigungsmittel, die Ammoniak enthalten.

Was ist der Unterschied zwischen den Modellen AG22 und AG22-1?

Das Modell AG22 ist transparent und enthält einen Universaladapter für den Staubsaugerschlauch, während das AG22-1 schwarz und rot ist und diesen Adapter nicht enthält. Das übrige Zubehör (Scheiben, Schlüssel, Dichtung, Diamantsägeblatt) ist identisch.

Ist diese Haube zum Schneiden von Metall oder Holz geeignet?

Nein, diese Haube ist ausschließlich für das Schleifen, Nivellieren und Polieren von Beton sowie zum Abbeizen von Farbe, Epoxid und Kleber konzipiert. Nicht auf Metall, Holz oder anderen Materialien verwenden.

Welche Getriebedurchmesser sind kompatibel?

Die kompatiblen Durchmesser reichen von 40 mm bis 48 mm. Verwenden Sie die mitgelieferten Spannscheiben: für φ40 mm verwenden Sie Scheibe Nr. 1 (5,5 mm); für φ42 mm Nr. 2 (4,4 mm); für φ43 mm Nr. 3 (4 mm); für φ44 mm Nr. 4 (3,6 mm); für φ45 mm Nr. 5 (3 mm); für φ48 mm Nr. 6 (1,5 mm).

Kann ich diese Haube mit einem akkubetriebenen Winkelschleifer verwenden?

Ja, vorausgesetzt, der Winkelschleifer hat eine hohe Drehzahl und einen kompatiblen Getriebedurchmesser (40-48 mm). Stellen Sie auch sicher, dass der Anschluss des Staubsaugeradapter richtig passt.

Was tun, wenn der Staubsaugeradapter nicht richtig passt?

Wenn der mitgelieferte Anschluss nicht einwandfrei an Ihren Schleifer passt, verwenden Sie die Staubabsaughaube nicht. Überprüfen Sie die Kompatibilität und kontaktieren Sie bei Bedarf den Hersteller.

BEDIENUNGSANLEITUNG AG22 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

STAUBSCHUTZHAUBE FÜR WINKELSCHLEIFER

MODELL: AG 22 / AG22-1

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

ANWEISUNGEN

WARNUNG: LESEN SIE ALLE SICHERHEITSHINWEISE UND ALLE ANWEISUNGEN.

Lesen Sie vor Gebrauch diese Gebrauchsanweisung, die Anweisungen für Werkzeug und Schleifzubehör sowie alle Etiketten an Abdeckung, Werkzeug und Schleifzubehör. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen für späteres Nachschlagen auf.

• Verwenden Sie die passende Schutzabdeckung für das Elektrowerkzeug. Die Schutzabdeckung muss bereits auf das Werkzeug passen. Die Einheit am Werkzeugkragen muss in die Rillen am Kragen passen.
• Verwenden Sie nur 4,5-Zoll-Diamant-Topfscheiben mit der 4,5-Zoll-Abdeckung. Zubehör der falschen Höhe oder des falschen Typs kann zu Verletzungen oder Schäden an der Abdeckung oder dem Werkzeug führen.

SYMBOLERKLÄRUNG

Bedienungsanleitung lesen

1. Verändern Sie niemals das Elektrowerkzeug oder Teile davon. Dies kann zu Schäden oder Verletzungen führen.
2. Tod oder schwere Verletzungen drohen beim Umgang mit dieser Staubsammelabdeckung, wenn sie falsch verwendet wird.
3. Bei unsachgemäßer Handhabung dieser Staubsammelabdeckung besteht die Gefahr eines Todes oder einer schweren Verletzung.
4. Es besteht die Möglichkeit von Personen- oder Sachschäden bei

unsachgemäßer Handhabung dieser Staubfangabdeckung.

VORSICHTSMASSNAHMEN FÜR DIE VERWENDUNG DER STAUBSCHUTZABDECKUNG

1. Die Staubschutzabdeckung ist für den Einsatz mit einem 100 mm und 5 (125 mm) Hochgeschwindigkeits-Winkelschleifer geeignet. 2. Die Staubfangabdeckung ist zum Schneiden von Beton, Stein und anderen Mauerwerksprodukten vorgesehen. Nicht zum Schneiden von Metall oder anderen Materialien verwenden. 3. Die Staubfangabdeckung ist ausschließlich für die Verwendung mit einer Diamanttrennscheibe vorgesehen. Verwenden Sie keine anderen Sägeblätter, wie z. B. herkömmliche Schleifblätter oder Hartmetallsägeblätter. 4. Überprüfen Sie die Staubfangabdeckung vor Arbeitsbeginn stets auf Beschädigungen, Risse oder Verformungen. Verwenden Sie die Staubfangabdeckung nicht, wenn sie beschädigt, gerissen oder verbogen ist, da dies zu Verletzungen führen kann. 5. Tragen Sie immer einen Augenschutz. Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz sind je nach den Bedingungen zu tragen. 6. Halten Sie die Staubsammelabdeckung von Benzin, Verdünner, Petroleum und Paraffin fern. 7. Der mitgelieferte Stecker lässt sich möglicherweise nicht mit jedem Hochgeschwindigkeits-Winkelschleifer sicher verbinden. Verwenden Sie in diesem Fall die Staubfangabdeckung nicht.

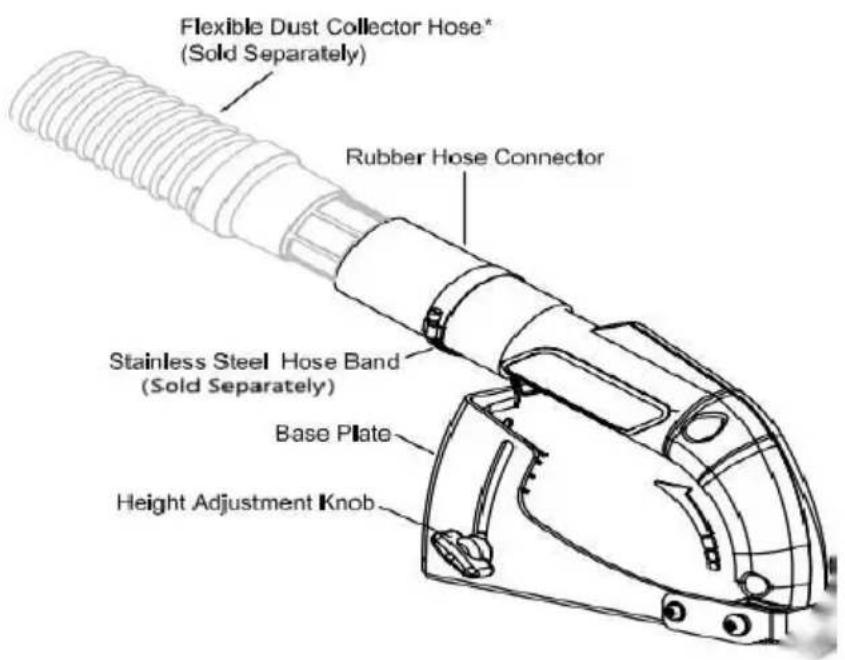

ECOGUARD ÜBERSICHT

• Hinweis: Die Menge und Spezifikationen der Klemmscheibe unterscheiden sich je nach Modell.

Modell	Zahlen	Dicke
AG2 2 / AG2 2 -1	6 STK	Dicke: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

MONTAGE

WARNUNG: Um das Verletzungsrisiko zu verringern, trennen Sie

das Werkzeug immer von der Stromversorgung, bevor Sie Zubehör anbringen oder entfernen oder Einstellungen vornehmen.

1. Ziehen Sie den Akkupack vom Werkzeug ab oder entfernen Sie ihn.
2. Entfernen Sie sämtliches Zubehör und die Schutzabdeckung.
3. Stellen Sie sicher, dass das Werkzeug die Passformanforderungen erfüllt.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Schleifhaube ist für das Schleifen, Nivellieren und Polieren von Betonoberflächen mit Staubabsaugung konzipiert. Sie entfernt effektiv Staub beim Entfernen von Oberflächenfarbe, Epoxidharz und Klebstoff. Mit dem passenden Schleifgerät, Diamantschleifscheibe und Staubabsauger kann der Großteil des statischen und luftgetragenen Staubs aufgefangen werden. Ohne diese Haube würde dieser Staub die Arbeitsumgebung verunreinigen oder ein erhöhtes Gesundheitsrisiko für den Bediener und Personen in der Nähe darstellen. Diese Betonoberflächen-Schleifhaube sollte in Verbindung mit einem für die Betonstaubentfernung geeigneten Staubabsauger verwendet werden.

Nicht unter feuchten Bedingungen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen verwenden.

Bei der Flächenschleifhaube handelt es sich um ein Profiwerkzeug. Kinder dürfen NICHT mit dem Werkzeug in Berührung kommen.

Bei der Verwendung dieses Werkzeugs durch unerfahrene Bediener ist eine Aufsicht erforderlich.

HINWEIS: Der Durchmesser der Schleifhaube beträgt 5 x 1,5 mm.

Überprüfen Sie dazu den Durchmesser Ihres Winkelschleifers und die Klemmscheibendicke unterschiedlicher Höhe. Fügen Sie den Kragendurchmesser des Winkelschleifers zu 5,5 mm hinzu.

Montage

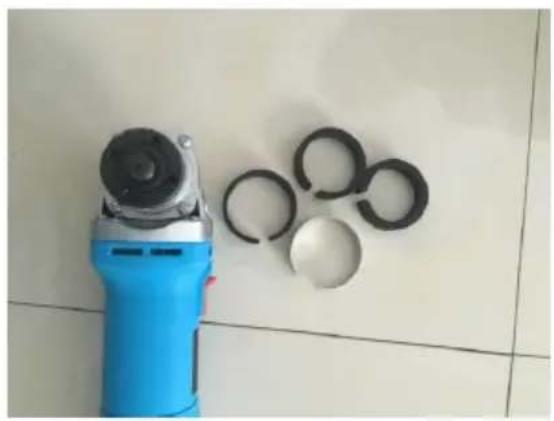

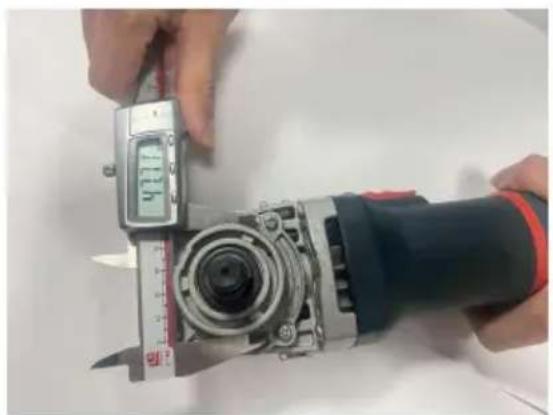

Schritt 1: Messen Sie den Durchmesser des Getriebedeckels Ihres Winkelschleifers, wie in der rechts gezeigten Position. Und wählen Sie den Ring mit der richtigen Höhe für Ihren Winkelschleifer (insgesamt 6 Stück).

HINWEIS: Modell AG2 2 /AG2 2 -1 anpassbare Winkelmühlenspezifikationen und korrekte Platzierung.

Ohre Getriebegröße	Adapter (Dicke)
φ4 0 mm	Nr. 1 (5,5 mm)
φ42mm	Nr. 2 (4,4 mm)
φ4 3 mm	Nr. 3 (4 mm)
φ44mm	Nr. 4 (3,6 mm)
φ4 5 mm	Nr. 5 (3 mm)
φ4 8 mm	Nr. 6 (1,5 mm)

Schritt 2: Den Knopf abschrauben

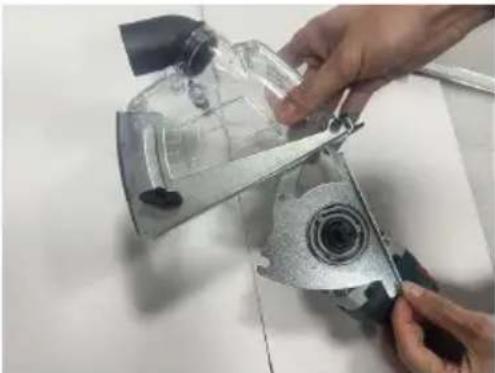

Schritt 3: Drehen Sie die Platte und stellen Sie die Klemme auf den gewünschten Winkel ein.

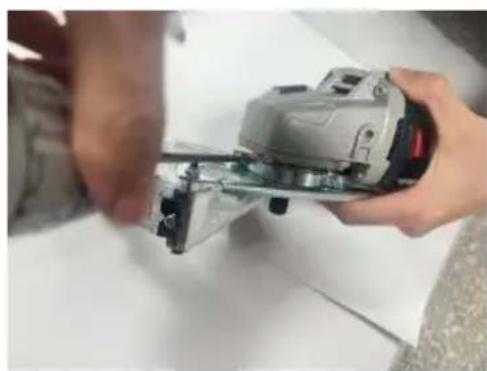

Schritt 4: Beide Schrauben festziehen. Achtung: Bei diesem Schritt noch nicht festziehen.

Schritt 5: Montieren Sie den Innenflansch Ihres Winkelschleifers und die Trennscheibe.

Achtung: Dem Produkt liegt eine Unterlegscheibe zur Höhenverstellung der Trennscheibe bei. Ob diese verwendet werden kann, hängt vom jeweiligen Winkelschleifer und der Sägeblattdicke ab.

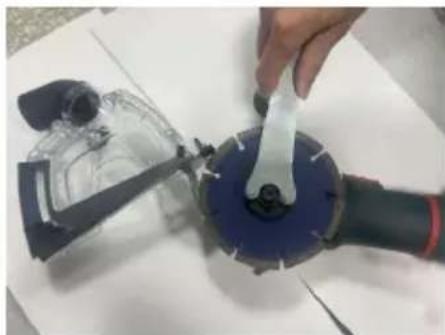

Schritt 6:

Ziehen Sie den Außenflansch mit dem Schraubenschlüssel fest.

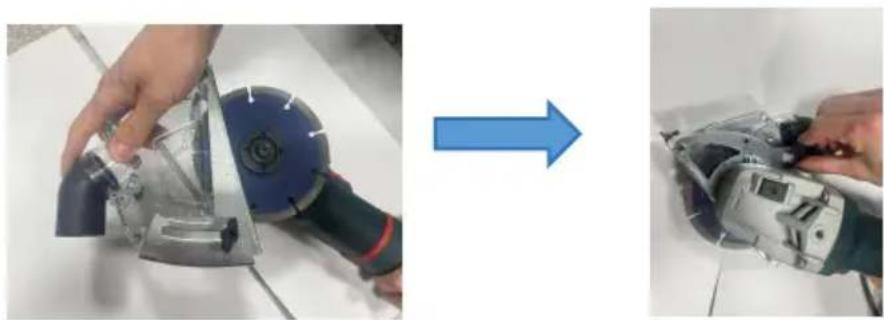

Schritt 7:

Drehen Sie die Staubschutzabdeckung ab und ziehen Sie alle Schrauben und Knöpfe fest.

• Hinweis: Die im Installationsprozess abgebildeten Produkte dienen nur zur Veranschaulichung. Die tatsächliche Produktfarbe kann abweichen und hängt vom jeweiligen Artikel ab.

Schritt 8: Verbinden Sie den Universal-Staubsaugerschlauchadapter mit der Staubabdeckung.

Unsere Produkte sind mit Staubsauger-Konverterköpfen ausgestattet, sodass Verbraucher wählen können, ob sie diese Komponente für eine verbesserte Funktionalität nutzen möchten.

	AG22/AG22-1
Spezifikation des universellen Staubsaugerschlauchadapters	Größe 28-42mm

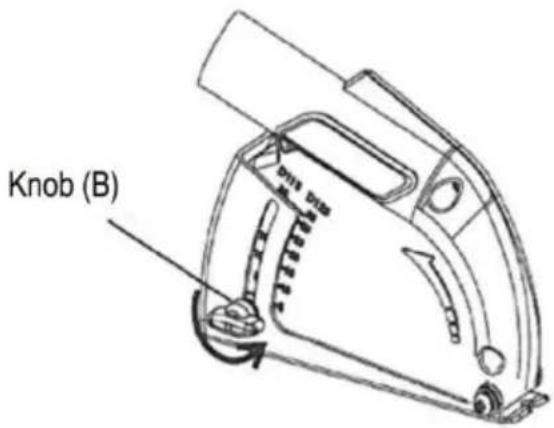

1. Lösen Sie den Knopf (B) an der Staubsammelabdeckung.

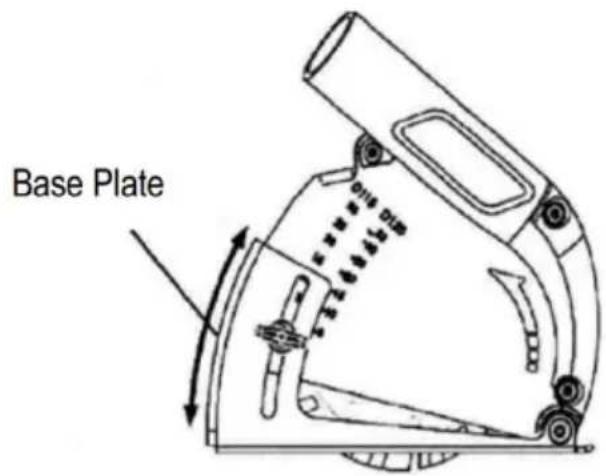

1. Verschieben Sie die Grundplatte, um die Schnitttiefe einzustellen, und ziehen Sie den Knopf (B) fest, um die Tiefe zu fixieren. Richten Sie die Passfläche der Grundplatte an der Skala aus, um die ungefähre Schnitttiefe zu bestimmen.

STAUBABSAUGUNG

WARNUNG: Dieses Zubehör muss in Verbindung mit einem

Staubabsaugsystem verwendet werden. Tragen Sie immer einen zertifizierten Gesichtsschutz oder eine Staubmaske.

REINIGUNG

Halten Sie die Abdeckung sauber, trocken und frei von Öl und Fett. Verwenden Sie zur Reinigung nur milde Seife und ein feuchtes Tuch. Bestimmte Reinigungs- und Lösungsmittel können Kunststoffe und andere Teile beschädigen.

angreifen können. Dazu gehören beispielsweise Benzin, Terpentin, Lackverdünner, Farbverdünner, chlorierte Reinigungslösungen, Ammoniak und ammoniakhaltige Haushaltsreiniger. Verwenden Sie niemals brennbare oder entzündliche Lösungsmittel in der Nähe von Werkzeugen.

TECHNISCHE DATEN

Modell	AG22	AG22-1
Farbe	Transparent	Schwarz/Rot
Geeignete Radräiffe	4-5 Zoll	4-5 Zoll
Anwendbares Modell	Schneidemaschinenotyp	Schneidemaschinen typ
Produktzubehör	6 X Klemmscheibe 1X Haubenschlüsel 1X Universal-Staubsaugerschlauchadappter 1X Dichtung 1 x 5-Zoll-Diamantsägeblatt	6 X Klemmscheibe 1X Haubenschlüsel 1X Dichtung 1 x 5-Zoll-Diamantsägeblatt
Nettogewicht	0,77 kg	0,73 kg

Hersteller: Shanghai Xinmu Ye You Xiang Gong Si

Adresse: Shuangcheng Lu 803 Nong 11 Hao 1602 A-1609 Shi, Baoshan Qu,

Shanghai 200000 CN.

Import nach AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD

NSW 2122 Australien

Import in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

E-CrossStu GmbH Mainzer Landstr. 69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support
