AG22 - Młynek Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Osłona do szlifowania powierzchni betonowych z odpylaczem
Marka	Vevor
Model	AG22 / AG22-1
Kolor	Przezroczysty (AG22) / Czarno-czerwony (AG22-1)
Odpowiedni rozmiar tarczy	4 do 5 cali (100-125 mm)
Masa netto	0,77 kg (AG22) / 0,73 kg (AG22-1)
Przeznaczenie	Szlifowanie, poziomowanie i polerowanie powierzchni betonowych; usuwanie farby, epoksydu i kleju
Wymagany typ tarczy	Tylko tarcze diamentowe (nie stosować zwykłych tarcz ściernych ani węglikowych)
Adapter do odkurzacza	Tak, uniwersalny adapter 28-42 mm (dołączony do modelu AG22); AG22-1 bez adaptera
Dołączone akcesoria (AG22)	6 podkładek zaciskowych, klucz do osłony, uniwersalny adapter do węża odkurzacza, uszczelka, diamentowa tarcza tnąca 5 cali
Dołączone akcesoria (AG22-1)	6 podkładek zaciskowych, klucz do osłony, uszczelka, diamentowa tarcza tnąca 5 cali
Regulacja głębokości cięcia	Tak, poprzez przesuwanie płyty podstawy i dokręcanie pokrętła
Dopuszczalne średnice skrzyni biegów	φ40 mm do φ48 mm (z odpowiednimi podkładkami dystansowymi)
Kompatybilny typ narzędzia	Szlifierka kątowa wysokoobrotowa (100 mm i 125 mm)
Czyszczenie i konserwacja	Czyścić łagodnym mydłem i wilgotną szmatką; unikać rozpuszczalników takich jak benzyna, terpentyna, amoniak
Bezpieczeństwo	Należy używać z systemem odpylania; nosić okulary ochronne, maskę przeciwpyłową, obuwie ochronne, kask i ochronniki słuchu w zależności od warunków
Zastosowanie profesjonalne	Tak, narzędzie profesjonalne; nie pozwalać dzieciom na używanie bez nadzoru
Środowisko użytkowania	Nie używać w wilgotnych warunkach ani w obecności łatwopalnych cieczy lub gazów
Producent	Shanghaiuxinmuyeyouxiangonsi, Szanghaj, Chiny
Importer Australia	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV, NSW 2122 Australia
Importer Stany Zjednoczone	Sanven Technology Ltd., Suite 250, 9166 Anaheim, Stany Zjednoczone

Często zadawane pytania - AG22 Vevor

Jak zamontować osłonę odpylającą na szlifierce kątowej?

Najpierw zmierz średnicę skrzyni biegów swojej szlifierki, a następnie wybierz odpowiednią podkładkę zaciskową spośród 6 dostarczonych. Odkręć pokrętło osłony, obróć płytę, aby wyregulować zacisk, dokręć śruby. Zmontuj kołnierz wewnętrzny, tarczę tnącą, a następnie kołnierz zewnętrzny i dokręć kluczem. Na koniec zdejmij pokrywę przeciwpyłową i dokręć wszystkie śruby.

Jakie typy tarcz mogę stosować z tą osłoną?

Używaj wyłącznie tarcz diamentowych o średnicy 4 lub 5 cali. Nie używaj zwykłych tarcz ściernych ani tarcz z węglików spiekanych, ponieważ mogą uszkodzić osłonę lub spowodować obrażenia.

Jak wyregulować głębokość cięcia?

Poluzuj pokrętło (B) na osłonie, przesuń płytę podstawy, aby ustawić żądaną głębokość, a następnie dokręć pokrętło. Wyrównaj powierzchnię płyty ze skalą, aby uzyskać przybliżoną głębokość.

Czy mogę używać tej osłony bez odkurzacza?

Nie, ten akcesorium należy używać z systemem odpylania, aby uniknąć wdychania szkodliwego pyłu. Zawsze noś maskę ochronną lub certyfikowaną osłonę przeciwpyłową.

Jak czyścić osłonę?

Utrzymuj osłonę czystą, suchą i wolną od oleju lub smaru. Używaj wyłącznie łagodnego mydła i wilgotnej szmatki. Unikaj rozpuszczalników takich jak benzyna, terpentyna, rozcieńczalniki do lakierów lub farb, amoniak i detergentów zawierających amoniak.

Jaka jest różnica między modelami AG22 a AG22-1?

Model AG22 jest przezroczysty i zawiera uniwersalny adapter do węża odkurzacza, podczas gdy AG22-1 jest czarno-czerwony i nie zawiera tego adaptera. Pozostałe akcesoria (podkładki, klucz, uszczelka, tarcza diamentowa) są identyczne.

Czy ta osłona nadaje się do cięcia metalu lub drewna?

Nie, ta osłona jest przeznaczona wyłącznie do szlifowania, poziomowania i polerowania betonu, a także do usuwania farby, epoksydu i kleju. Nie używać na metalu, drewnie ani innych materiałach.

Jakie średnice skrzyni biegów są kompatybilne?

Kompatybilne średnice mieszczą się w zakresie od 40 mm do 48 mm. Użyj dostarczonych podkładek zaciskowych: dla φ40 mm, użyj podkładki nr 1 (5,5 mm); dla φ42 mm, nr 2 (4,4 mm); dla φ43 mm, nr 3 (4 mm); dla φ44 mm, nr 4 (3,6 mm); dla φ45 mm, nr 5 (3 mm); dla φ48 mm, nr 6 (1,5 mm).

Czy mogę używać tej osłony z szlifierką akumulatorową?

Tak, pod warunkiem że szlifierka kątowa ma wysoką prędkość obrotową i kompatybilną średnicę skrzyni biegów (40-48 mm). Upewnij się również, że złącze adaptera odkurzacza pasuje prawidłowo.

Co zrobić, jeśli adapter odkurzacza nie łączy się prawidłowo?

Jeśli dostarczone złącze nie pasuje idealnie do szlifierki, nie używaj osłony odpylającej. Sprawdź kompatybilność i w razie potrzeby skontaktuj się z producentem.

INSTRUKCJA OBSŁUGI AG22 Vevor

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

INSTRUKCJE

OSTRZEŻENIE: PRZECZYTAJ WSZYSTKIE OSTRZEŻENIA

DOTYCZĄCE BEZPIECZEŃSTWA I WSZYSTKIE INSTRUKCJE.

Przed użyciem przeczytaj te instrukcje, instrukcje narzędzia i akcesoriów szlifierskich oraz wszystkie etykiety na osłonie, narzędziu i akcesoriach szlifierskich. Nieprzestrzeganie ostrzeżeń i instrukcji może skutkować poważnymi obrażeniami. Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

• Użyj właściwej osłony dla elektronarzędzia. Osłona musi być odpowiednio dopasowana do narzędzia. Wstawka na kołnierzu narzędzia musi pasować do grzbietów na kołnierzu osłony.
• Należy używać wyłącznie diamentowych tarcz garnkowych o średnicy 4''/5'' z osłoną o średnicy 4''/5''.

Nieprawidłowy rozmiar lub rodzaj akcesoriów może spowodować obrażenia ciała lub uszkodzenie osłony albo narzędzia.

SYMBOLIKA

Przeczytaj instrukcję obsługi

1. Nigdy nie modyfikuj elektronarzędzia ani żadnej jego części. Może to spowodować uszkodzenie lub obrażenia ciała.
2. Podczas obsługi istnieje niebezpieczeństwo śmierci lub poważnych obrażeń. Nieprawidłowo założona pokrywa zbiornika na kurz.
3. Istnieje ryzyko śmierci lub poważnych obrażeń w przypadku nieprawidłowego obchodzenia się z pokrywą odpylacza.
4. Istnieje możliwość obrażeń ciała lub uszkodzenia mienia w przypadku nieprawidłowego obchodzenia się z pokrywą odpylacza.

ŚRODKI OSTROŻNOŚCI DOTYCZĄCE STOSOWANIA POKRYWY ODPYLAJĄCEJ

1. Pokrywa odpylająca przeznaczona jest do stosowania z odkurzaczem i szybkoobrotową szlifierką kątową o średnicy 100 mm lub 125 mm.
2. Osłona odpylacza jest przeznaczona do cięcia betonu, kamienia i innych produktów murowych. Nie należy jej używać podczas cięcia metalu lub innych materiałów.
3. Osłona odpylacza jest przeznaczona wyłącznie do użytku z tarczami diamentowymi. Nie należy jej używać z żadnym innym rodzajem ostrza, takim jak konwencjonalne ostrze ścierne lub ostrze piły z końcówką z węglika spiekanego.
4. Zawsze sprawdzaj osłonę odpylacza pod kątem uszkodzeń lub

odkształceń. Jeśli osłona odpylacza jest uszkodzona, pęknięta lub wygięta, może to spowodować obrażenia.

1. Zawsze noś okulary ochronne. W odpowiednich warunkach należy używać maski przeciwpyłowej, antypoślizgowych butów roboczych, kasku lub ochrony słuchu.
2. Trzymaj pokrywę odpylacza z dala od benzyny, rozcieńczalnika, nafty i par.
3. Dostarczone złącza są bezpieczne z każdą szlifierką kątową o dużej prędkości. W takim przypadku należy używać osłony przeciwpyłowej.

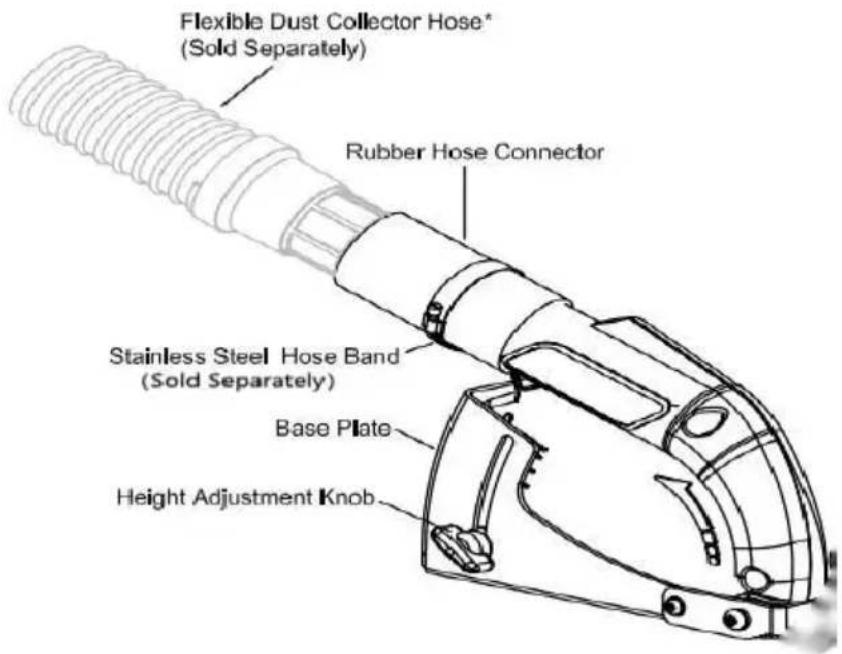

PRZEGLĄD ECOGUARD

• Uwaga: ilość i specyfikacja podkładki zaciskowej różnią się w zależności od modelu.

Model	Takty muzyczn e	Grubość
AG2 2 / AG2 2 -1	6 SZT.	Grubość: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

MONTAŻ

OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń, zawsze odłączaj

Zasilanie narzędzia, przydaczycy prędkości lub usunięcie akcesoriów lub dokonywanie regulacji.

1. Odłącz lub wyjmij akumulator z narzędzia.
2. Zdejmij wszystkie akcesoria i osłonę narzędzia.
3. Upewnij się, że narzędzie spełnia wymagania dotyczące dopasowania osłony.

PRZEZNACZENIE

Osłona do szlifowania powierzchni betonowych została zaprojektowana specjalnie do usuwania pyłu podczas następujących zadań: szlifowania, poziomowania i polerowania powierzchni betonowych. Skutecznie usuwa pył podczas usuwania farby powierzchniowej, epoksydu i kleju. Używaj odpowiedniej szlifierki, diamentowej tarczy szlifierskiej i odkurzacza odpylającego, aby wyeliminować zdecydowaną większość pyłu statycznego i unoszącego się w powietrzu. Bez tej osłony taki pył może zanieczyścić środowisko pracy lub stanowić zwiększone ryzyko dla zdrowia operatora i osób w pobliżu. Ta szlifierka do powierzchni betonowych powinna być zawsze używana w połączeniu z odkurzaczem odpylającym przeznaczonym do usuwania pyłu betonowego.

NIE stosować w wilgotnych warunkach ani w obecności łatwopalnych cieczy lub gazów.

Osłona do szlifowania powierzchni jest narzędziem profesjonalnym. NIE pozwalaj dzieciom na kontakt z narzędziem.

W przypadku, gdy narzędzie jest używane przez niedoświadczonych operatorów, wymagany jest nadzór.

UWAGA: Średnica osłony szlifierskiej wynosi 5 1,5 mm, dlatego należy sprawdzić średnicę szlifierki kątowej i wybrać podkładkę zaciskową o innym rozmiarze i grubości. Dodać średnicę kołnierza szlifierki kątowej 1,5 mm.

Montaż

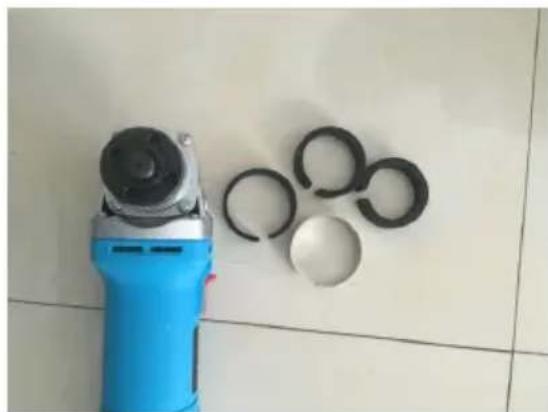

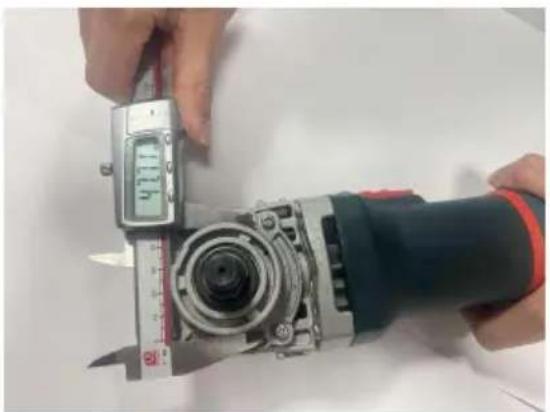

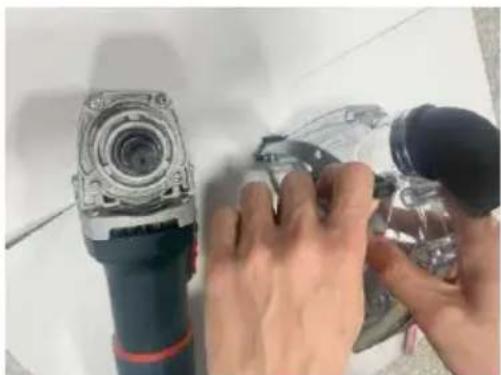

Krok 1: Zmierz średnicę pokrywy przekładni szlifierki kątowej, tak jak

pokazano po prawej stronie. Następnie wybierz pierścień o odpowiednim rozmiarze do swojej szlifierki kątowej (w sumie 6 sztuk).

UWAGA: Model AG2 2 /AG2 2 -1UNCTO dostosować do specyfikacji frezarki kątowej i umieść je prawidłowo.

Rozmiar Twoojiej skrzyni biegów	Adapter (grubość)
φ4 0 mm	Nr 1 (5,5 mm)
φ42mm	Nr 2 (4,4 mm)
φ4 3 mm	Nr 3 (4 mm)
φ44mm	Nr 4 (3,6 mm)
φ4 5 mm	Nr 5 (3mm)
φ4 8 mm	Nr 6 (1,5mm)

Krok 2:

Odkręć przycisk

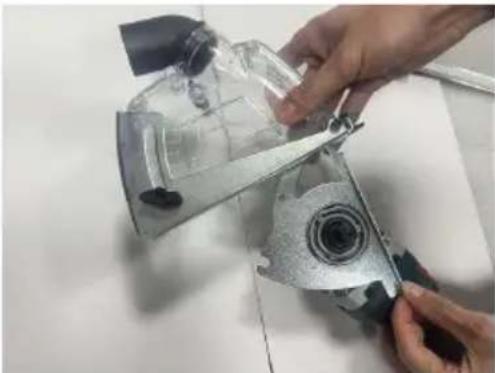

Krok 3: Obróć płytkę i ustaw zacisk pod żądanym kątem.

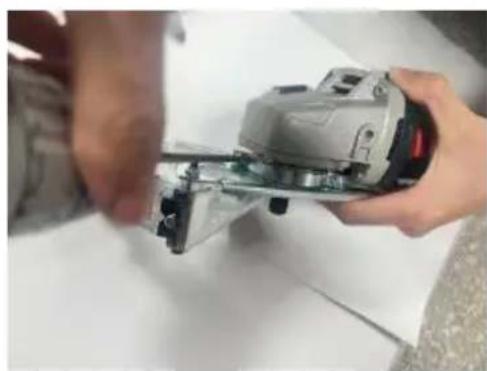

Krok 4: Przykręć obie śruby. Uwaga: nie przykręcaj ich zbyt mocno na tym etapie.

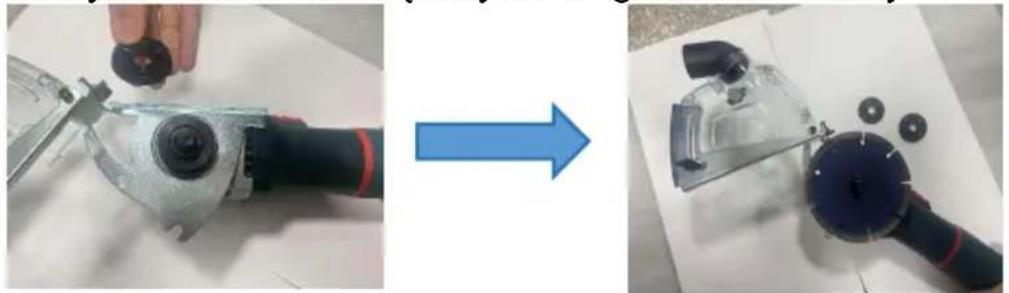

Krok 5: Zamontuj wewnętrzny kołnierz szlifierki kątowej, a następnie tarczę.

Uwaga: w zestawie z produktem znajduje się podkładka do regulacji wysokości tarczy tnącej. To, czy należy jej użyć, czy pominąć, zależy od typu szlifierek kątowych i grubości ostrzy.

Krok 6:

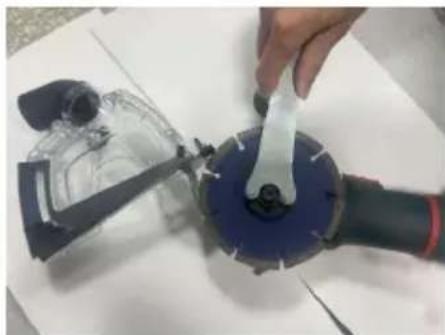

Dokręć kołnierz zewnętrzny kluczem.

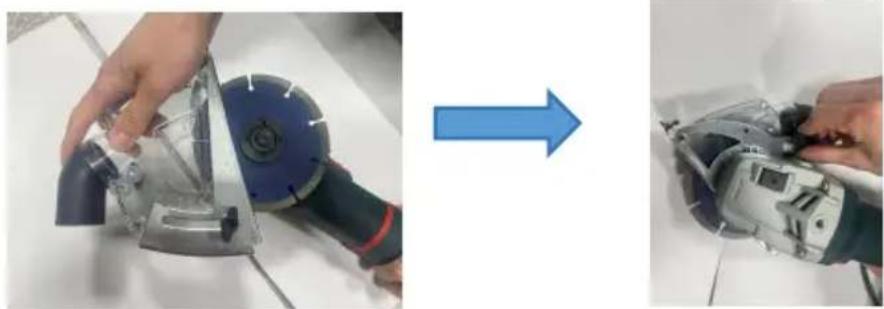

Krok 7:

Zdejmij osłonę przeciwpyłową i dokręć wszystkie śruby i przyciski.

• Uwaga: Produkty przedstawione w procesie instalacji mają charakter poglądowy. Rzeczywisty kolor produktu może się różnić w zależności od konkretnego zakupionego przedmiotu.

Krok 8: Podłącz uniwersalny adapter węża odkurzacza do osłony przeciwpyłowej.

Nasze produkty są wyposażone w główne konwertujące odkurzacza, dzięki czemu konsumenci mogą wybrać, czy chcą wykorzystać ten komponent w celu zwiększenia praktyczności.

	AG22/AG22-1
Specyfikacja uniworsalnégo adaptera węź odkurzacza	Rozmiar 28-42mm

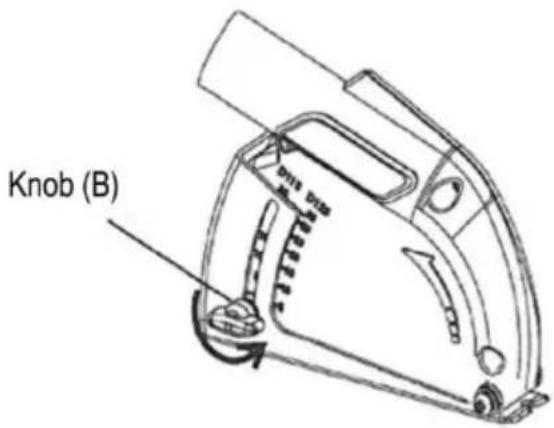

1. Odkręć pokrętło (B) na pokrywie zbiornika na kurz.

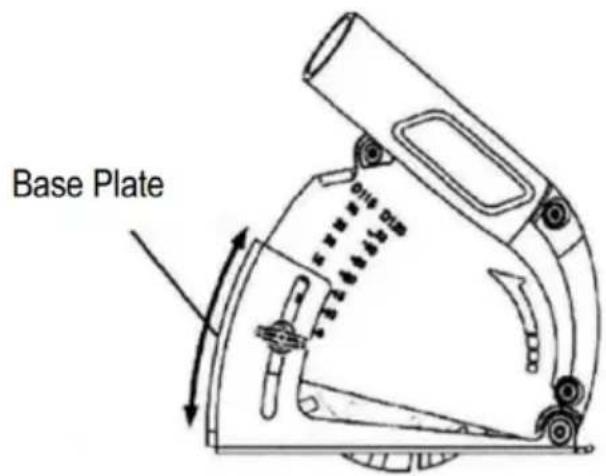

1. Przesuń płytę bazową, aby wyregulować głębokość cięcia i dokręć pokrętło (B), aby ustalić głębokość. Dopasuj powierzchnię płyty bazowej do skali, aby określić przybliżoną głębokość cięcia.

ODCIĄGANIE PYŁU

OSTRZEŻENIE: Ten osprzęt musi być używany w połączeniu z systemem odpylania. Zawsze noś certyfikowaną osłonę twarzy lub maskę przeciwpyłową.

CZYSZCZENIE

Utrzymuj osłonę w czystości, suchości i bez oleju lub smaru. Do czyszczenia używaj wyłącznie łagodnego mydła i wilgotnej ściereczki, ponieważ niektóre środki są szkodliwe dla tworzyw sztucznych i innych części. Niektóre z nich to benzyna, terpentyna,

rozcieńczalnik do lakierów, rozcieńczalnik do farb, chlorowane rozpuszczalniki czyszczące, amoniak i domowe detergenty zawierające amoniak. Nigdy nie używaj łatwopalnych lub palnych rozpuszczalników w pobliżu narzędzia.

SPECYFIKACJE

Model	AG22	AG22-1
Kolor	Przejcroczysty	Czarny/Czerwony
Rozmiar koła, krómy我不想na zastosowość	4-5 cali	4-5 cali
Model zastosowania	Typ maszyny tnącej	Typ maszyny tnącej
Akcesoria do produktów	6 x pod.§adka zaciskowa 1X klucz do maski 1X uniwersalny adapter węȩ za odkurzacza 1X uszczelka 1X 5-calowa tarcza diamentowa	6 x pod.§adka zaciskowa 1X klucz do maski 1X uszczelka 1X 5-calowa tarcza diamentowa
Masa netto	0,77 kg	0,73 kg

Producent: Shanghaiimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anah Miejsce, Rancho Cucamonga, CA 91730

UK

REP

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR
