INSTRUKCJA OBSŁUGI AG26-1 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

INSTRUCTIONS

OSTRZEŻENIE PRZECZYTAJ WSZYSTKIE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA I WSZYSTKIE INSTRUKCJE.

Przed użyciem dokładnie zapoznaj się z niniejszą instrukcją, wytycznym dotyczącymi narzędzia i akcesoriów szlifierskich, a także wszystkimi etykietami przymocowanymi do osłony, narzędzia i akcesoriów szlifierskich

Nieprzestrzeganie podanych ostrzeżeń i instrukcji może prowadzić do

poważnych obrażeń. Zachowaj wszystkie ostrzeżenia i instrukcje do

wykorzystania w przyszłości.

- Użyj właściwej osłony dla elektronarzędzia. Osłona musi być odpowiednio dopasowana do narzędzia. Wstawka na kołnierzu narzędzia musi pasować do grzbietów na kołnierzu osłony.

- Należy używać wyłącznie diamentowych tarcz garnkowych o średnicy 4"/5" z osłoną o średnicy 4"/5".

Nieprawidłowy rozmiar lub rodzaj akcesoriów może spowodować obrażenia ciała lub uszkodzenie osłony albo narzędzia.

SYMBOLOGY

OSTRZEŻENIE: Nigdy nie modyfikuj elektronarzędzi ani żadnej ich części. Może to spowodować uszkodzenie lub obrażenia ciała.

INTRODUCTION

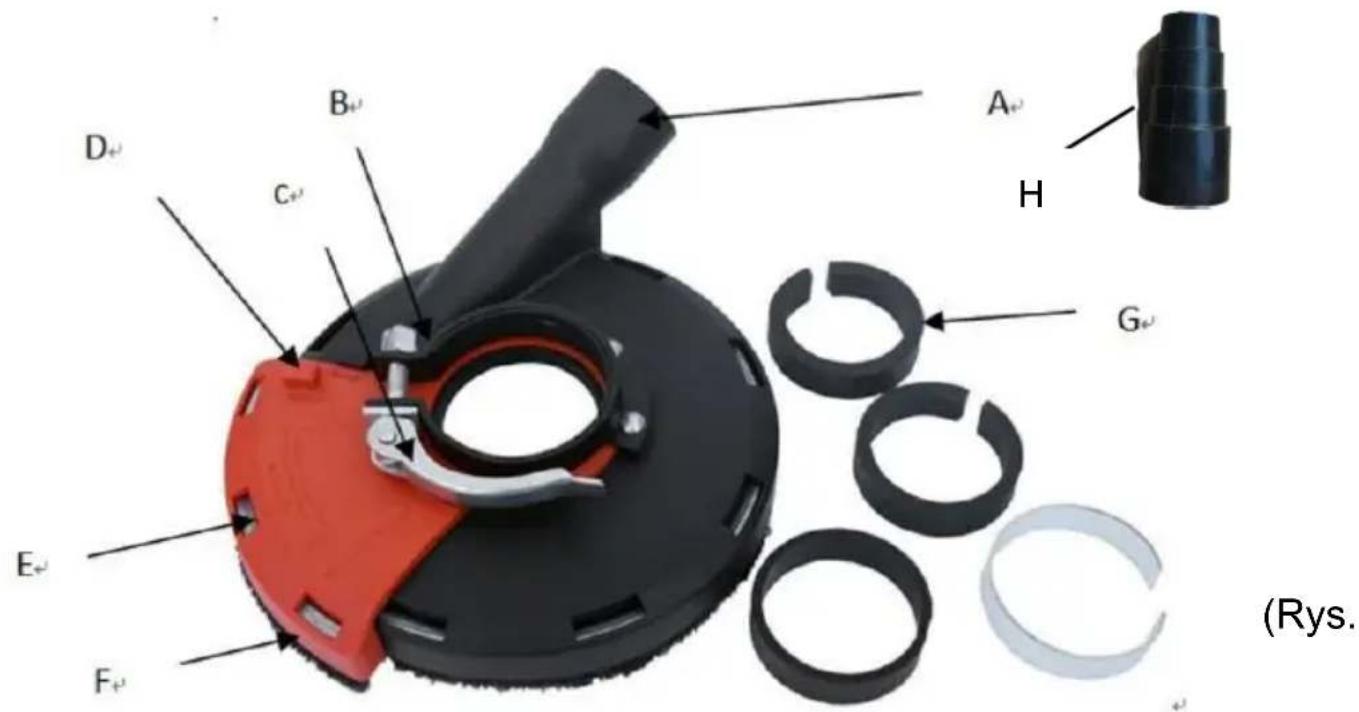

A: Port pyłowy B: Śruba regulacyjna zacisku

Sprytny D: Zaczep krawędziowy drzwi

E: Otwór do wyjmowania osłony szczotki F: Wymienna osłona szczotki

G: Podkładka pod lampę C H: Uniwersalny adapter węża odkurzacza

* Uwaga: Ilość i specyfikacja podkładki zaciskowej różnią się w zależności od modelu.

Model	Takty muzyczne	Grubość
AG26/ AG26-1	6 SZT.	Grubość: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

Osłona do szlifowania powierzchni betonowych została starannie zaprojektowana w celu wydajnego usuwania pyłu podczas różnych

zastosowań, w tym szlifowania, wyrównywania i polerowania powierzchn betonowych. Skutecznie eliminuje pył podczas usuwania farby powierzchniowej, żywicy epoksydowej i kleju. Dzięki zastosowaniu odpowiedniej szlifierki, diamentowej tarczy szlifierskiej i odkurzacza odpylającego osłona ta może znacznie zmniejszyć zarówno pył statyczr jak i unoszący się w powietrzu. Bez użycia tej osłony do szlifowania powierzchni taki pył mógłby zanieczyścić środowisko pracy lub stanowić zwiększone ryzyko dla zdrowia operatora i osób w pobliżu. Konieczne aby ta szlifierka do powierzchni betonowych była zawsze używana w połączeniu z odkurzaczem odpylającym specjalnie zaprojektowanym do usuwania pyłu betonowego.

NIE stosować w wilgotnych warunkach lub w obecności łatwopalnych cieczy lub gazów. Osłona do szlifowania powierzchni jest narzędziem profesjonalnym.

NIE pozwalaj dzieciom na kontakt z narzędziem. Nadzór jest obowiązk gdy niedoświadczeni operatorzy używają tego narzędzia.

ASSEMBLY

OSTRZEŻENIE Aby zminimalizować ryzyko obrażeń, zawsze

odłączaj narzędzie od zasilania przed przymocowaniem lub zdjęciem akcesoriów lub dokonaniem regulacji.

1. Odłącz lub wyjmij akumulator z narzędzia.

2. Zdejmij wszystkie akcesoria i osłone narzędzia.

3. Upewnij się, że narzędzie spełnia wymagania dotyczące dopasowani osłony

1. Poluzuj nakrętkę zacisku opaski (1/4 cala dla osłony 4 cale/5 cali), zacisk opaski był wystarczająco szeroki, aby można go było nasunąć kołnierz narzędzia.

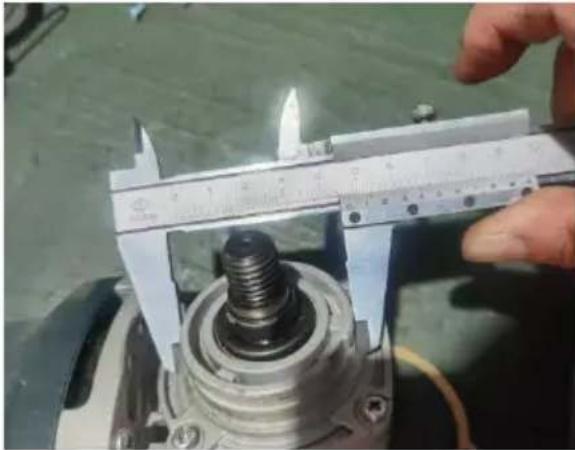

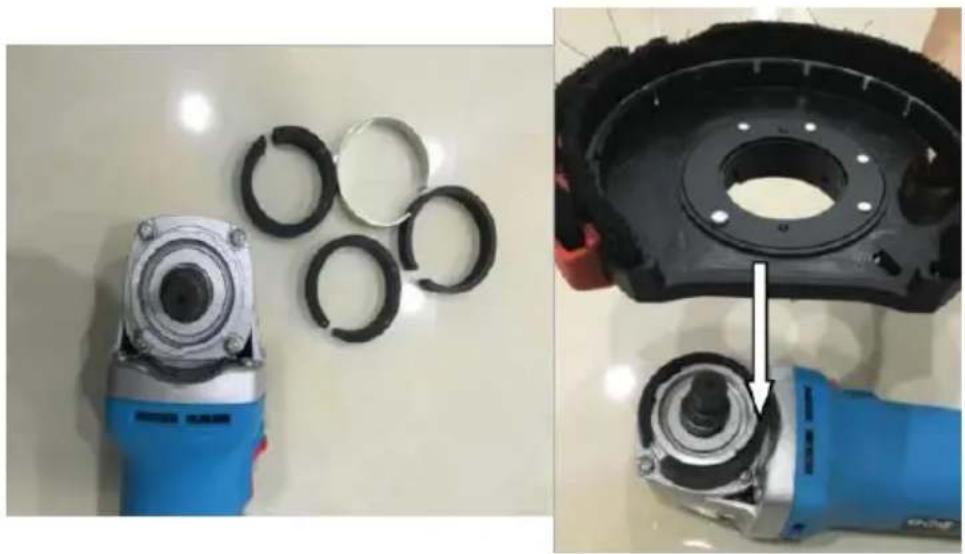

2. Dopasuj wypustki zacisku taśmy do wgłębienia kołnierza narzędzia. UWAGA: Średnica osłony szlifierki kątowej wynosi 51,5 mm. Należy sprawdzić średnicę szlifierki kątowej i wybrać inną grubość podkładki mocującej (rys. 1G), dodać średnicę kołnierza szlifierki kątowej (rys. 251,5 mm. (rys. 3)

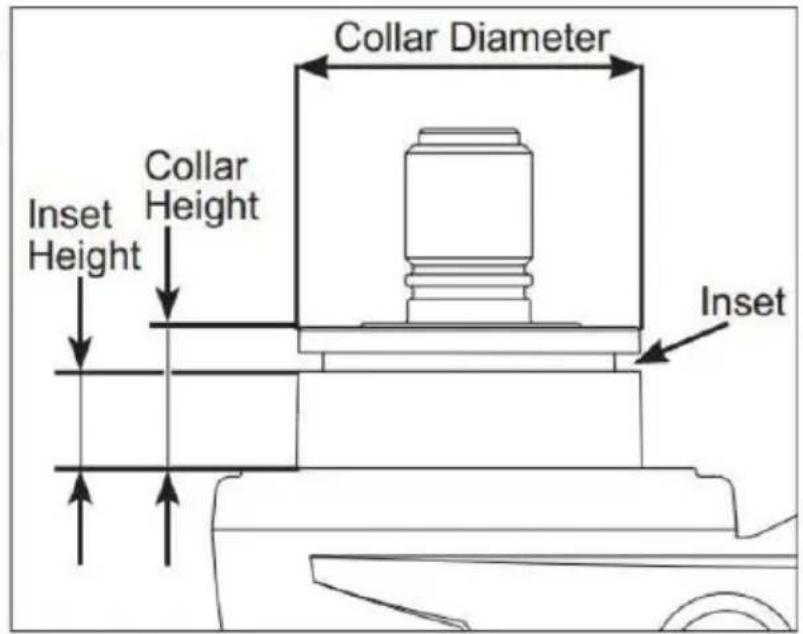

Inset Height Collar Height Collar Diameter Inset Inset

(Rys. 2 )

UWAGA: Specyfikacje uniwersalnej frezarki kątowej AG26/AG26-1 i jej prawidłowe umiejscowienie.

Rozmiar Twojej skrzyni biegów	Adapter (grubość)
φ4 0 mm	Nr 1 (5,5 mm)
φ42mm	Nr 2 (4,4 mm)
φ4 3 mm	Nr 3 (4 mm)
φ44mm	Nr 4 (3,6 mm)
φ4 5 mm	Nr 5 (3mm)
φ4 8 mm	Nr 6 (1,5mm)

1. Obróć osłonę do żądanej pozycji.

2. Wyśrodkuj osłonę na wrzecionie i mocno dokręć zacisk opaski, upewniając się, że wypustki pozostają zazębione z wkładką.

3. Zamontuj diamentową tarczę szlifierską zgodnie z instrukcją producer narzędzia i akcesoriów.

4. Jeśli diamentowa tarcza garnkowa nie wystaje ponad krawędź osłon zdejmij diamentową tarczę garnkową i umieść przekładki wokół wrzecio Ponownie zainstaluj diamentową tarczę garnkową. Aby dokładnie wyregulować odstęp, dokręć lub poluzuj trzy śruby zacisku taśmy. Upe się, że wystarczająca część śruby jest zazębiona ze śrubą, aby przytrzymać zacisk do osłony.

5. Włóż wąż próżniowy do portu. Zabezpiecz wąż próżniowy do przewodu zasilającego (jeśli to konieczne) za pomocą zwalnianego opa

1. Aby zdjąć osłonę ze szlifierki, postępuj zgodnie z instrukcjami mont demontażu osłony zawartymi w instrukcji obsługi narzędzia.

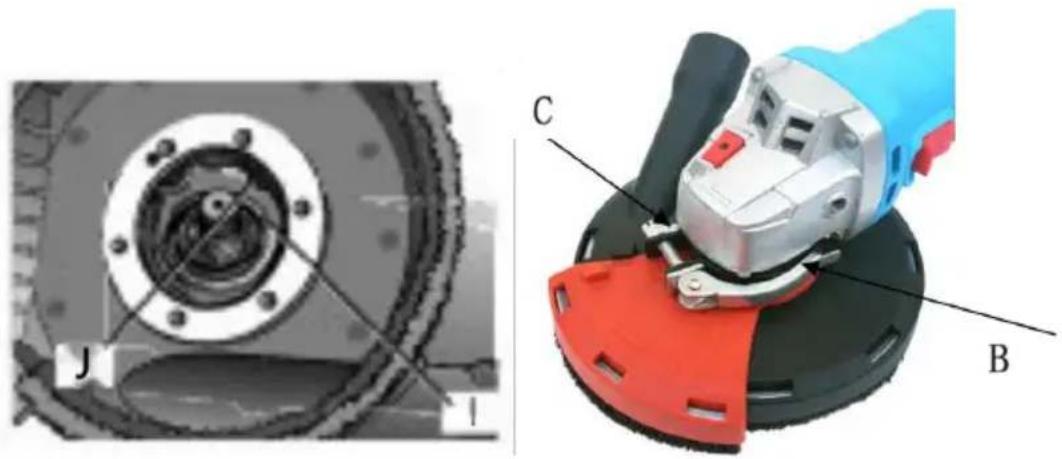

2. Otwórz dźwignię zaciskową ( C ) na osłonie szlifierki powierzchniow wyrównaj zaczepy ( J ) na osłonie ze szczelinami (I) na obudowie przekładni szlifierki.

3. Przy otwartej dźwigni zaciskowej obróć osłonę do żądanej pozycji roboczej. Osłona szlifierki powierzchniowej powinna być umieszczona między wrzecionem a operatorem, aby zapewnić operatorowi ochronę.

4. Zamknij dźwignię zaciskową, aby zamocować osłonę powierzchniową

do obudowy przekładni, i dokręć śrubę regulacyjną zacisku (B), aby upewnić się, że osłona jest solidnie przymocowana do obudowy przekładni.

UWAGA : Nie dokręcaj śruby regulacyjnej zacisku. (B) przy dźwigni zaciskowej w pozycji otwartej może dojść do niezauważalnego uszkodzenia osłony szlifierskiej lub piasty mocującej.

1. Aby zdjąć osłonę szlifowania powierzchni, najpierw otwórz dźwignię zaciskową. Następnie obróć osłonę szlifowania powierzchni, aby wyrównać szczeliny i zaczepy, i delikatnie unieś osłonę szlifowania powierzchni.
2. Podłącz uniwersalny adapter węża odkurzacza do osłony przeciwpyłowej.

Nasze produkty są wyposażone w głowice konwertujące odkurzacza, dzięki czemu konsumenci mogą wybrać, czy chcą wykorzystać ten komponent w celu zwiększenia praktyczności.

	AG26/AG26-1
Specyfikacja uniwersalnego adaptera węża odkurzacza
	Rozmiar 28-42mm
Użyj adaptera węża odkurzacza
	Włóż koniec 42 mm do osłony przeciwpyłowej, a rurę odkurzacza do drugiego końca
Nie używaj adaptera węża odkurzacza
	Włóż wąż odkurzacza bezpośrednio do portu pokrywy przeciwpyłowej

* Montaż Suchy Diament powierzchnia filiżanka koła. Dry Diamond surface cup wheels służą jako dodatkowe akcesoria funkcjonalne, a nie standardowe komponenty dla wszystkich produktów. Aby uzyskać dokładne informacje, zapoznaj się z konkretnym modelem zakupu.

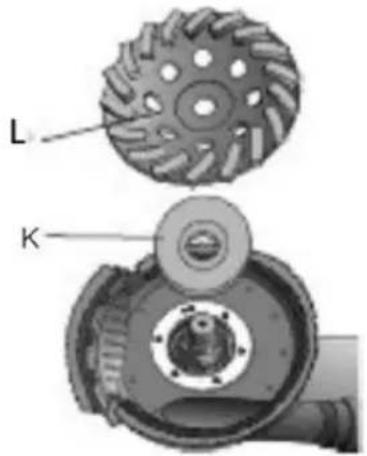

Postępuj zgodnie z instrukcjami dotyczącymi montażu i użytkowania tartnącej podanymi w instrukcji obsługi narzędzia i zamontuj tarczę szlifier NIE używać tarczy tnącej typu 1 ani tarczy ściernej zespolonej. Zaleca są tarcze z suchą powierzchnią diamentową ( L ).

do stosowania z tą osłoną podkładka kołnierza wewnętrznego (K) Powinien być zamontowany za kierownicą, umożliwiając swobodne wyjmowanie narzędzi i właściwe dopasowanie.

L K

Rys. 5

ODCIĄGANIE PYŁU

OSTRZEŻENIE: Ten osprzęt musi być używany z systemem odsysania pyłu, zawsze noś certyfikowaną maskę ochronną lub maska przeciwpyłowa.

CLEANING

Utrzymuj osłonę w czystości, suchości i bez oleju lub smaru. Do czyszczenia używaj wyłącznie łagodnego mydła i wilgotnej ściereczki, ponieważ niektóre środki czyszczące i rozpuszczalniki mogą być szkodl dla tworzyw sztucznych i innych elementów. Substancje szkodliwe obejmują benzynę, terpentynę, rozcieńczalnik do lakierów, rozcieńczalnik do farb, chlorowane rozpuszczalniki czyszczące, amoniak i domowe detergenty zawierające amoniak. Nigdy nie używaj łatwopalnych lub palnych rozpuszczalników w pobliżu narzędzi.

SPECIFICATIONS

Model	AG26	AG26-1
Kolor	Czarny/Czerwony	Czarny/Czerwony
Rozmiar koła, który można zastosować	4-5 cali	4-5 cali
Model zastosowania	Typ szlifierki	Typ szlifierki
Akcesoria do produktów	6 x podkładka zaciskowa1x klucz M10-M131X uniwersalny adapter węża odkurzacza1X uszczelka1X klucz płaski	6 x podkładka zaciskowa1x klucz M10-M131X uniwersalny adapter węża odkurzacza1X 5-calowy metalowy dysk k1X uszczelka1X klucz płaski
Masa netto	0,6 kg	1,02 kg
